三星拼接屏

  • 格式：doc
  • 大小：73.00 KB
  • 文档页数：6

下载文档原格式

  / 6

合集下载

拼接屏资料+解决方案

拼接屏资料+解决方案

深圳市乐迪信息有限公司
18
公共 安全
文化 卫生
能源 水利
安防监控
机场 港口
拼接屏
楼宇 小区
金融 司法 道路 交通 园区 物流
深圳市乐迪信息有限公司
19
三、场景应用
1、监控行业
监控市场对屏的面积需求很多多数在3x3以上的结构！液晶拼接监控室解决方案能实时、真实地 反映被监控对象，其主要特点是能够融合多个高清摄像头、视频监控系统、报警系统、达到快速的 安全防范监控。液晶产品亮度高、色彩艳丽，多重数字矩阵拼接，可任意切换和组合拼接，起到日 常安全监控、突发事件应急指挥调度多种信号输入，实现多级安全防范的协同：各部门、单位之间 互联互通，使过去单项的本地任务可以快速转化为远程的、交互式协同工作。
背面固定
可伸缩支架
深圳市乐迪信息有限公司
26
5、布线要求： （1）安装液晶拼接屏的时候，布线要将电源线和信号线区分开来，安装在不同的地方，避免产 生干扰，增加工作的麻烦。 （2）然后根据整个项目的屏幕的大小和安装位置，计算出所需要的各种线的长度和规格，然后 估计整个工程的用料，自己可以提前准备好。 2.环境光线 （1）液晶拼接屏的亮度对光线要求非常高，但使用有限，应该选择安装环境周围的光线，不能 太强或太弱，不然可能看不到屏幕上的画面。 （2）屏幕附近可能射入的光线，要做好遮挡的措施，设备运行时，灯光要关掉，可以保证设备 的正常运行。 6、框架要求 （1）为了增加对液晶拼接屏的维护，框架包边必须是可拆卸式包边，外框架内沿距拼墙外边要 预留约25mm的间隙，大型拼墙要根据列数适当增加间距。 （2）后期进入箱体维护中，维修通道原则上上不小于1.2m宽；可拆卸式边条要压住屏幕边缘 3-5mm为最好好，在箱体和屏幕安装到位后，再固定可拆卸式边条。 综上所述，小编给大家分析了液晶拼接屏安装方法，这个说的相对简单，最为用户知道一个大 概就OK，若有液晶拼接屏安装的需求，可以找专业的人员。为了增加大家对液晶拼接屏安装的 认识，最后补充了它的注意事项，可以注意一下，说不定以后会有用处。想要知道更多家居资 讯请继续关注家居售后服务万师傅。

拼接大屏方案

拼接大屏方案
2、智能城市、安全城市的遍及让信息化建造在各个职业范畴也愈加受到重视，商场对 于信息的可视化需求急剧扩展;在交通、动力、公共安全等基础设施的大规模兴修以及国家对 于信息化和新型工业的大力推动.
3、随着技术的提升，功耗低、亮度高、体积小、色彩鲜艳。液晶拼接选用的液晶背光源 寿数是背投灯泡的十倍，与投影的最大差异在于液晶拼接技能愈加老练。
28
（一）配 件
四 配件与选购
1、壁挂 式
支架分为：落地式支架40*40铝合金材质 连接处40*40角码
29
（2）主材和连接头
30
2、机柜式
机柜式是在落地式的基础之上增加了外箱的面板
31
3、伸缩式
机柜式是在落地式的基础之上增加了外箱的面板
未伸缩时
未伸缩时：为安装好的正常状态 伸缩状态 伸缩时：为安装时和检修时的状态
24
3、墙壁式的结构。
（1）采用40mm*40mm方管+膨胀螺丝固定； （2）节约安装空间，适合安装房间较小的场 合； （3）墙面需为承重墙，安装的拼接屏不宜太 多，建议不超过9块。
40分的螺丝固定
25
4、内嵌式。 可伸缩支架
背面固定
26
5、布线要求：
（1）安装液晶拼接屏的时候，布线要将电源线和信号线区分开来，安装在不同的地方，避免产生干扰，
32
（二）、线材
线材分为：BNC、HDMI、DVI 、VGA、网线连接线、网传器、光纤、串 口线等各种信号传输及电源线。
线材长度：3-50m 8.5米以上的加粗线芯 15米以上的需要增加延长适配器 串口线：RJ45转232或485
33
五、售后服务与保修
下列情况不属于免费保修范围 未按使用说明书要求安装、使用、维护、保管导致的产品故障或损坏；

汇总-拼接屏体参数表

汇总-拼接屏体参数表

【结构特性】 面板尺寸 点分辨率 宽高比 像素间距 面板重量 表面眩光 表面硬度 显示区域 可视区域 外观尺寸 外观厚度 【光学特性】 显示模式 面板亮度 透射对比度 显示颜色 显示色域 响应时间 视角(L/R/U/D) 最佳视角 白色色度 白场变动 色温 【电子特性】 扫描频率 反转扫描 功率总耗 【发光系统】 灯管位置 光源类型 灯管数量 灯管形状 光源寿命 单一灯管电压 单一灯管电流 灯管工作频率 灯管启动电压 灯管功率总耗 内置灯管驱动器 驱动器输入电压 驱动器输入电流 背光模组总功耗 背光接口类型 背光接口品牌 背光接口型号 背光接口脚距 背光接口数量 每接口的脚数 背光接口定义 【信号系统】 信号类型大类 信号类型小类 信号接口定义 面板输入电压 面板输入电流 面板功率消耗 输入信号电压 信号接口类型 信号接口品牌 信号接口型号 信号接口脚距 信号接口数量 信号接口脚数 【包装方式】 每箱数量 包装箱尺寸 包装箱毛重 【参数来源】 规格书语言 规格书版本 发布日期 【生产状态】 原厂客户发样 开始量产时间 现在生产状态
LTI550HN10 三星(SAMSUNG) a-SiTFT-LCD 公共显示,拼接屏 0~50°C -20~65°C 广色域,表面雾面,广视 角,白光LED背光,高亮度, 风景模式/肖像模式,背光 寿命大于5万小时,带有 LED驱动,宽屏
LD550DUS-SEA1 LGDisplay a-SiTFT-LCD 拼接屏 0~50°C -20~60°C 广色域,表面雾面,8/10位 灰阶可选,120Hz扫描,广 视角,白光LED背光,高亮 度,风景模式/肖像模式, 阳光下可读,背光寿命大 于5万小时,带有LED驱动, 宽屏
LTI550HN08 三星(SAMSUNG) a-SiTFT-LCD 拼接屏 0~50°C -20~65°C 广色域,表面雾面,广视 角,白光LED背光,风景模 式/肖像模式,背光寿命大 于5万小时,带有LED驱动, 宽屏

46寸拼接屏3.5mm拼缝参数

46寸拼接屏3.5mm拼缝参数
LTU46-ES
LTU46-ES-P技术参数
工业级设计,满足各种环境长时间稳定工作
高分辨率,高对比度,高亮度,超宽视角
窄边设计,双边拼缝仅3.5mm
内置拼接控制器及DVI环通,无需更多设备即可实现拼接功能
采用3D数字化图像处理内核,真实还原图像,精确监控更多细节
专业OSD菜单,功能丰富
接口齐全,支持CVBS、S-VIDEO、VGA、HDMI、DVI信号输入
复合视频输出
CVBS(BNC) ×1
电脑信号输入
VGA(DB-15)×1；1920x1080P60Hz
数字信号输入
DVI(DVI-I)×1；HDMI×1；1080P
远程集中控制输入
RS232(RJ45) ×1
远程集中控制输出
RS232(RJ45) ×1
系统升级接口
USB x 1
自动温控系统
自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节约能耗、提高监视器的稳定性和可靠性
显示区域尺寸
1018.08X 572.67(mm)（宽×高）
净重量
12.5Kg
安装方式
底座（选配）、挂架（选配）、机柜（支持）、快速拼接安装（支持）
安装孔位
600×400（mm）（长×宽）
存储温度
-20℃~65℃
工作温度
0℃~40℃
工作湿度
10%~90%
外壳材质
全金属外壳,防静电,防磁场,防强电场干扰
物理分辨率
1920x1080(H×V)
像素间距
0.53025×0.53025(mm)
亮度
700(cd/ m²)
对比度
3500:1
反应时间

大屏幕MPDP三星索尼拼接屏要求

大屏幕MPDP三星索尼拼接屏要求

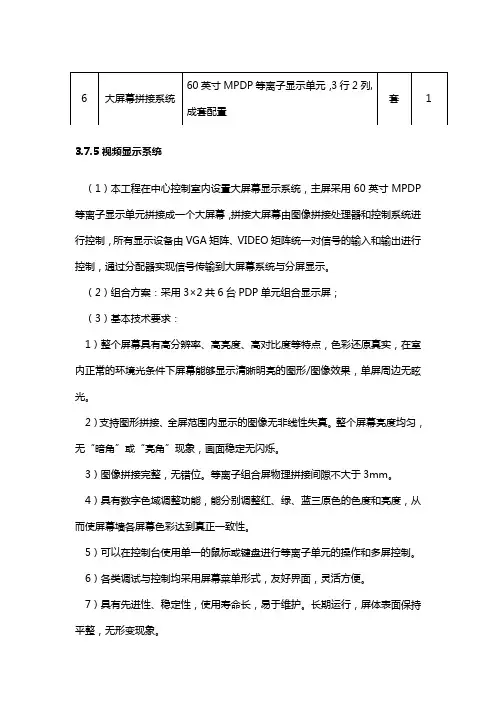

3.7.5视频显示系统（1）本工程在中心控制室内设置大屏幕显示系统，主屏采用60英寸MPDP等离子显示单元拼接成一个大屏幕，拼接大屏幕由图像拼接处理器和控制系统进行控制，所有显示设备由VGA矩阵、VIDEO矩阵统一对信号的输入和输出进行控制，通过分配器实现信号传输到大屏幕系统与分屏显示。

（2）组合方案：采用3×2共6台PDP单元组合显示屏；（3）基本技术要求：1）整个屏幕具有高分辨率、高亮度、高对比度等特点，色彩还原真实，在室内正常的环境光条件下屏幕能够显示清晰明亮的图形/图像效果，单屏周边无眩光。

2）支持图形拼接、全屏范围内显示的图像无非线性失真。

整个屏幕亮度均匀，无“暗角”或“亮角”现象，画面稳定无闪烁。

3）图像拼接完整，无错位。

等离子组合屏物理拼接间隙不大于3mm。

4）具有数字色域调整功能，能分别调整红、绿、蓝三原色的色度和亮度，从而使屏幕墙各屏幕色彩达到真正一致性。

5）可以在控制台使用单一的鼠标或键盘进行等离子单元的操作和多屏控制。

6）各类调试与控制均采用屏幕菜单形式，友好界面，灵活方便。

7）具有先进性、稳定性，使用寿命长，易于维护。

长期运行，屏体表面保持平整，无形变现象。

（4）等离子显示单元技术要求：1）显示单元采用超强防爆玻璃加多途层表面处理，平面平整无凹凸现象。

双向大视角，满足全方位需要；具有极高的亮度均匀性，亮度均匀性、色彩一致性、拼接效果，长时间工作图像质量不会发生变化。

显示静态画面清晰亮丽，色彩饱和度及还原度高。

显示动态图像，清晰流畅，画面衔接自然。

2）显示单元具有防炫涂层，环境光不敏感，不受房间的温度和湿度以及环境光的影响，打开窗帘及全部灯光皆能显示优异的画面。

3）显示单元具有标准远程控制信号RS232控制功能及红外遥控器控制。

4）显示单元具有画面自动调整对比度、亮度、锐利度、颜色和色彩功能。

5）显示单元采用正面维护方式，单块屏体可自由拆卸，便于运行维护。

6）主要技术指标要求─显示面积：60inch；─分辨率：1365×768；─屏幕纵横比：16:9；─响应时间：0.001ms；─刷新率：600Hz；─亮度：1500cd/m2；─对比度：≥30000：1；─视角（H/V）：179×179；─运行寿命：60000h；─输入/输出端口：VGA、DVI、CVBS、YPBPr；─控制端口：RS-232。

三星55寸液晶拼接屏参数产品型号规格_液晶拼接参数

三星55寸液晶拼接屏参数产品型号规格_液晶拼接参数

三星55寸液晶拼接屏|液晶拼接屏|拼接屏产品型号参数型号LTI550HN01(拼缝5.6mm)
面板类型S-PV A(DID)
背光Direct LED backlight
屏幕尺寸55"
显示面积1209.6(H)×680.4(V)
外形尺寸
1215.3mm×686.1mm×68.5mm （W×H×D）
显示模式16:9
拼缝 5.6mm
物理分辨率1920*1080
像素点距0.630mm(W)×0.630mm(H) 色域92%
亮度700 cd/m2
对比度4000:1
响应时间8ms
可视角度178°/178°
色彩1073.7M（10-bit）
色温10000K
菜单语言中文/英文
使用寿命60000小时
输入输
出
HDMI/DVI 1
Y,Pb,Pr 1（BNC×3）复合视频输入2（BNC*2）VGA输入 1
S端子输入 1
复合视频输出 1
电源输入电压AC110V~240V，50/60Hz 最大功耗≤330W
待机功耗＜1W
环境工作温度0～50℃
工作湿度20～80%
存储温度-20～70℃
存储湿度20～80
标准配件VGA线，电源线，BNC线可选配件机柜式，壁挂式，落地式
源自百度文庫。

55寸8mm拼缝液晶拼接屏详细参数

55寸8mm拼缝液晶拼接屏详细参数

三星55寸超窄边液晶拼接屏介绍1. 超窄边拼接单元大屏幕拼接屏的拼接边缝已从最初的22mm到目前55英寸液晶最窄边缝3.7mm，窄边液晶拼墙已经随之成为大屏幕显示行业的主流显示终端。

2. 超轻、超薄的平板显示单元目前40-60英寸液晶单元的总体厚度不超过7-9cm，单元总体重量更是低于30kg。

如此轻薄的拼接单元，让安装维护变得极为方便和简易。

3.节能、环保、无辐射同等情况下，液晶面板的耗电量约为背投箱体单元的1/2、等离子面板的2/3——是目前最节能的显示终端。

液晶面板由于其被动发光特性，几乎没有任何辐射反应。

相对于PDP全部有彩色日光灯管组合成的发光面板而言，其长期观看也不会对视力造成任何伤害。

4. 最先进的LED背光系统新款55英寸超窄边液晶单元采用最新的LED点阵光源背光技术。

用以替代传统拼接单元所使用的CCFL管、投影灯泡、PDP阴极射线管等光源。

5. 寿命长，长期使用后色彩均匀度好，基本不需维护。

液晶单元的一般寿命为3-5万小时，LED背光单元的寿命长达6万小时，并且在使用过程中几乎不需要任何维护。

液晶面板具有高度的颜色统一性，长期使用后，各面板颜色几乎一致，不需要为了保持较好的拼接效果而定时做调色维护。

目前液晶单元已经成为使用寿命最长、最易维护的拼接显示终端。

三星55寸窄边拼接屏产品特点：1、窄边设计：拼接专用液晶屏，其优秀的窄边设计，使其两块屏的拼缝仅8mm，是液晶屏拼接的不错的选择2、更好的色彩饱和度：产品专业开发的色彩校准技术，可以使拼接墙达到92%的高彩色饱和度，可以通过这个技术，对静止和动态画面进行色彩校准，确保画面输出的精确和稳定。

3、亮度均匀，影像稳定不闪烁：由于液晶屏每一个点在接收到信号后就一直保持那种色彩和亮度，属于数字点对点显示，所以不存在像CRT扫描显示所带来的问题。

如图像闪烁等。

4、支持多屏图像拼接，画面可整屏或分屏显示，支持虚拟屏。

5、用户可灵活开启窗口，定义尺寸，画面可自由缩放、移动、漫游，不受物理拼缝的限制；（可选）6、靠性更好：液晶屏为监控中心、展示中心设计，支持全年365天不停机工作，背光源寿命可达8万小时以上。

三星多屏控制软件MDC使用说明书

三星多屏控制软件MDC使用说明书

南川区数字化城市管理系统建设项目拼接屏使用手册中国移动通信集团重庆有限公司南川分公司2010年8月三星液晶拼接控制软件MDC （多屏控制软件）使用说明 Main ScreenClick Start > Program > Samsung > MDC System （多显示器控制）以启动程序。

选择一台显示器以便在滚动条内查看选定显示器的音量。

控制板 选择按钮Remocon 信息窗格Safety Lock 显示器选择Port Selection 控制工具1. 用控制板切换到各个屏幕。

2. 使您可以启用或禁用显示器的遥控信号接收功能。

3. 设置 Safety Lock（安全锁）功能。

4. PC 串行端口的设置可以更改。

最初的设置值为 COM1。

5. 单击 Select all （全选）或 Clear （清除）以选择或清除所有的显示器。

6. 用窗格查看选定显示器的简短信息。

7. 从“显示器选择”选择一台显示器8. 用“控制工具”控制显示器。

<注>遥控启用 / 禁用功能无论是否开机均可操作，并且适用于所有连接到 MDC 的显示器。

但是，不管在 M 关闭时所有显示器的遥控信号接收功能状态如何，在 MDC 时关闭时这些功能均被初始化为启用。

Port Selection1. Multiple Display Control (多显示器控制) 最初的设置值为 COM1。

2. 如果使用 COM1 以外的任何端口，则 COM1 至 COM4 之间的端口可以在 Port Selection Menu（端口选择菜单）上选择。

3. 如果没有选择与显示器连接（使用串行电缆）的准确端口名，那么通信将无法进行。

4. 所选择的端口会存储在程序中并可用于下一个程序。

Power Control1. 单击控制板中的 Power Control （电源控制）， Power Control （电源控制）屏幕出现。

拼接屏产品工作原理简介

拼接屏产品工作原理简介

背 光
电气部分工作原理简介 接口介绍：
1.VGA接口
直到目前，大多数计算机与外部显示设备之间多数还是通过模拟 VGA 接口连接。计
算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为 R、G、
Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。 主要通过1-3pin R、G、B和14-15pin 行同步H和场同步V来工作，RGB控制画面， HV控制画面同步。
还有一种则是 DVI-I 接口，可同时兼容模拟和数字信号。 兼容模拟幸好并不意味着模拟信号的接口 D-Sub 接口可 以连接在 DVI-I 接口上，而是必须通过一个转换接头才能 使用，一般采用这种接口的显卡都会带有相关的转换接头。
电气部分工作原理简介 接口介绍：
3.HDMI
HDMI 的英文全称是“High Definition Multimedia”， 中文的意思是高清晰度多媒体接口。
义为BL-ON和ADJ）连接至屏体后的一侧高压板，即可满足
正常要求。 关于信号，通过各类接口连接至信号源，将音视频信号 传输至主芯片进行编解码，以LVDS信号的形式输出，通过
LVDS线，即屏线输出至屏体逻辑板。不同类型的屏体有不同
的LVDS线序的定义，所以不同的屏体的屏线不同，软件程序 也不同。
电 屏 源 线
这种情况故障范围一般集中于电源部分，相对处理难度较小。液晶拼接屏 电源分电源板部分和驱动板部分，一般来说，首先确认设备电源线是否已 经连接，并且所连接的插座确认有电，排除外部供电因素。
其次在确认外部正常供电的情况下，需要检测电源板是否正常工作，方法
是通过万用表等检测设备测量电源板的输入及各个输出电压是否正常输出
结束
END

三星2X3大屏幕拼接系统方案讲解

三星2X3大屏幕拼接系统方案讲解

三星2X3大屏幕拼接系统方案目录第一章LFD液晶系统概述 (3)1．设计目标 (3)2．设计原则 (3)3．设计标准及规范 (4)第二章系统组成及设备性能 (5)1．用户需求分析 (5)2. 系统配置分析 (6)3. WSP-2000-6图形拼接处理器 (6)第三章LFD大屏幕应用系统设计 (12)1．系统功能描述 (12)2．系统设计 (12)3．显示模式 (13)3.1.全屏显示，高分辨率应用 (13)3.2.功能分区显示模式 (14)3.3.多路视频信号显示 (14)3.4.各类信号混合显示 (15)3.5.系统功能特点 (15)第四章系统清单 (17)第一章LFD液晶系统概述基本组成：三星460UT液晶拼接屏6台、拼接控制器1台（9路RGB输入，9路视频输入，同时开9个窗口）系统功能描述：拼接屏通过DVI电缆直接连接在拼接控制器的输出端，此时系统可以变为一个完整的逻辑屏，所有计算机VGA信号直接接入拼接控制器，所有视频信号通过矩阵输出到拼接控制器，然后再通过拼接控制器处理输出到大屏幕上，本系统可以同时开9个窗口，不管是RGB还是视频信号。

全部窗口可以任意跨屏，也能拖动、缩放，并且通过预案管理方式实现快速更改不同显示布局。

1．设计目标随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。

液晶拼接幕墙作为金融管理监控系统、平安城市指挥中心、铁路（地铁）、港口、码头监视系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机模拟/数字信号、复合视频信号等在大屏幕上显示，并实现信号的切换、叠加、组合等功能。

samplex产品基本配置方案

samplex产品基本配置方案

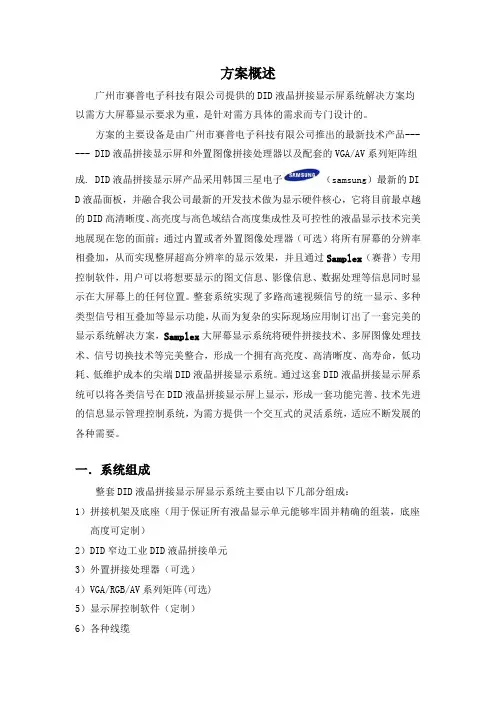

方案概述广州市赛普电子科技有限公司提供的DID液晶拼接显示屏系统解决方案均以需方大屏幕显示要求为重，是针对需方具体的需求而专门设计的。

方案的主要设备是由广州市赛普电子科技有限公司推出的最新技术产品------ DID液晶拼接显示屏和外置图像拼接处理器以及配套的VGA/AV系列矩阵组成. DID液晶拼接显示屏产品采用韩国三星电子（samsung）最新的DI D液晶面板，并融合我公司最新的开发技术做为显示硬件核心，它将目前最卓越的DID高清晰度、高亮度与高色域结合高度集成性及可控性的液晶显示技术完美地展现在您的面前；通过内置或者外置图像处理器（可选）将所有屏幕的分辨率相叠加，从而实现整屏超高分辨率的显示效果，并且通过Samplex（赛普）专用控制软件，用户可以将想要显示的图文信息、影像信息、数据处理等信息同时显示在大屏幕上的任何位置。

整套系统实现了多路高速视频信号的统一显示、多种类型信号相互叠加等显示功能，从而为复杂的实际现场应用制订出了一套完美的显示系统解决方案，Samplex大屏幕显示系统将硬件拼接技术、多屏图像处理技术、信号切换技术等完美整合，形成一个拥有高亮度、高清晰度、高寿命，低功耗、低维护成本的尖端DID液晶拼接显示系统。

通过这套DID液晶拼接显示屏系统可以将各类信号在DID液晶拼接显示屏上显示，形成一套功能完善、技术先进的信息显示管理控制系统，为需方提供一个交互式的灵活系统，适应不断发展的各种需要。

一．系统组成整套DID液晶拼接显示屏显示系统主要由以下几部分组成：1）拼接机架及底座（用于保证所有液晶显示单元能够牢固并精确的组装，底座高度可定制）2）DID窄边工业DID液晶拼接单元3）外置拼接处理器（可选）4）VGA/RGB/AV系列矩阵(可选)5）显示屏控制软件（定制）6）各种线缆7）其他辅助设备二．系统特点1）高清晰度、高亮度、高色域清晰度、亮度、色彩饱和度是液晶的三个重要性能指标，Samplex DID 液晶拼接显示屏采用先进的数字信号处理技术和硬件拼接技术，结合最新技术的DID液晶屏，具有高清晰度、高亮度、高色域的特点。

液晶拼接屏型号大全

液晶拼接屏型号大全

lcd拼接屏、did拼接屏、55寸拼接屏、60寸拼接屏、窄边拼接屏、大屏、55寸液晶拼接屏、lcd拼接屏、did拼接屏显示颜色频率视角反应时间背光类型背光位置信号接口量产时间最后出货16.7M 60Hz 89/89/89/899 (Typ.)WLED 直下式2011,Q316.7M 60Hz 89/89/89/89CCFL 直下式LVDS 2012,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2008,Q32009,Q416.7M 60Hz 89/89/89/899 (Typ.)CCFL 直下式LVDS 2009,Q216.7M 60Hz 89/89/89/899 (Typ.)CCFL 直下式LVDS 2009,Q32010,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2009,Q42010,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2010,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2010,Q416.7M 60Hz89/89/89/89CCFL 直下式LVDS 2012,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2010,Q316.7M/1.06B 60Hz89/89/89/8910 (Typ.)CCFL 直下式LVDS 2010,Q3120Hz89/89/89/899 (Typ.)WLED 侧入式LVDS 2011,Q316.7M/1.06B 60Hz89/89/89/8912 (Typ.)CCFL 直下式LVDS 2011,Q316.7M/1.06B 60Hz89/89/89/8912 (Typ.)CCFL 直下式LVDS 2011,Q416.7M/1.06B 60Hz89/89/89/89CCFL 直下式LVDS16.7M/1.06B 60Hz89/89/89/8915 (Max.)CCFL 直下式LVDS 2012,Q116.7M/1.06B 60Hz89/89/89/8910 (Typ.)CCFL 直下式LVDS 2012,Q316.7M/1.06B 60Hz89/89/89/89CCFL 直下式LVDS 2012,Q360Hz CCFL 直下式LVDS 2011,Q116.7M/1.06B 60Hz89/89/89/8910 (Typ.)CCFL 直下式LVDS 2010,Q416.7M/1.06B 60Hz CCFL 直下式LVDS 2012,Q216.7M/1.06B 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q316.7M/1.07B 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2007,Q32009,Q21.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2009,Q21.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2009,Q22011,Q316.7M/1.07B 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2011,Q12012,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q116.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q116.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2010,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2006,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2007,Q32009,Q216.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2007,Q316.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2008,Q32012,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2008,Q32011,Q416.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2009,Q12012,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2010,Q12012,Q416.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2009,Q416.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2009,Q22011,Q316.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2009,Q22011,Q316.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2011,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2011,Q22012,Q116.7M 60Hz89/89/89/898.0 (Typ.)CCFL 直下式LVDS 2012,Q116.7M 60Hz89/89/89/898.0 (Typ.)WLED 侧入式LVDS 2012,Q21.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2012,Q11.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2012,Q31.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2007,Q32009,Q216.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2007,Q116.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2010,Q12012,Q189/89/89/8910 (Typ.)CCFL 直下式LVDS 2011,Q12012,Q2 16.7M/1.06B 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2011,Q21.06B 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2012,Q160Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2012,Q2120Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2011,Q416.7M/1.06B 120Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q21.07B 120Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2010,Q116.7M 60Hz89/89/89/89 6.5 (Typ.)WLED 直下式LVDS 2012,Q116.7M 60Hz89/89/89/89 6.5 (Typ.)CCFL 直下式LVDS 2012,Q316.7M 60Hz89/89/89/89 6.5 (Typ.)WLED 直下式LVDS 2012,Q21.07B 60Hz89/89/89/89 6.5 (Typ.)CCFL 直下式LVDS 2012,Q21.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2010,Q41.07B 60Hz89/89/89/89 6.5 (Typ.)WLED 直下式LVDS 2011,Q31.07B 60Hz89/89/89/89 6.5 (Typ.)WLED 侧入式LVDS 2012,Q116.7M/1.07B 60Hz89/89/89/89 6.5 (Typ.)WLED 侧入式LVDS 2012,Q260Hz89/89/89/89 6.5 (Typ.)WLED 直下式LVDS 2012,Q21.07B 89/89/89/89WLED 直下式LVDS 2012,Q368.72B 60Hz自发光LVDS 2011,Q216.7M 60Hz88/88/88/88 6 (Typ.)WLED 直下式LVDS 2011,Q1。

液晶拼接屏型号大全

液晶拼接屏型号大全

lcd拼接屏、did拼接屏、55寸拼接屏、60寸拼接屏、窄边拼接屏、大屏、55寸液晶拼接屏、lcd拼接屏、did拼接屏显示颜色频率视角反应时间背光类型背光位置信号接口量产时间最后出货16.7M 60Hz 89/89/89/899 (Typ.)WLED 直下式2011,Q316.7M 60Hz 89/89/89/89CCFL 直下式LVDS 2012,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2008,Q32009,Q416.7M 60Hz 89/89/89/899 (Typ.)CCFL 直下式LVDS 2009,Q216.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2009,Q32010,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2009,Q42010,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2010,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2010,Q416.7M 60Hz89/89/89/89CCFL 直下式LVDS 2012,Q316.7M 60Hz89/89/89/899 (Typ.)CCFL 直下式LVDS 2010,Q316.7M/1.06B 60Hz89/89/89/8910 (Typ.)CCFL 直下式LVDS 2010,Q3120Hz89/89/89/899 (Typ.)WLED 侧入式LVDS 2011,Q316.7M/1.06B 60Hz89/89/89/8912 (Typ.)CCFL 直下式LVDS 2011,Q316.7M/1.06B 60Hz89/89/89/8912 (Typ.)CCFL 直下式LVDS 2011,Q416.7M/1.06B 60Hz89/89/89/89CCFL 直下式LVDS16.7M/1.06B 60Hz89/89/89/8915 (Max.)CCFL 直下式LVDS 2012,Q116.7M/1.06B 60Hz89/89/89/8910 (Typ.)CCFL 直下式LVDS 2012,Q316.7M/1.06B 60Hz89/89/89/89CCFL 直下式LVDS 2012,Q360Hz CCFL 直下式LVDS 2011,Q116.7M/1.06B 60Hz89/89/89/8910 (Typ.)CCFL 直下式LVDS 2010,Q416.7M/1.06B 60Hz CCFL 直下式LVDS 2012,Q216.7M/1.06B 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q316.7M/1.07B 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2007,Q32009,Q21.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2009,Q21.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2009,Q22011,Q316.7M/1.07B 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2011,Q12012,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q116.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q116.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2010,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2006,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2007,Q32009,Q216.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2007,Q316.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2008,Q32012,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2008,Q32011,Q416.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2009,Q12012,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2010,Q12012,Q416.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2009,Q416.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2009,Q22011,Q316.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2009,Q22011,Q316.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2011,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2011,Q22012,Q116.7M 60Hz89/89/89/898.0 (Typ.)CCFL 直下式LVDS 2012,Q116.7M 60Hz89/89/89/898.0 (Typ.)WLED 侧入式LVDS 2012,Q21.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2012,Q11.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2012,Q31.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2007,Q32009,Q216.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2007,Q116.7M 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2010,Q12012,Q189/89/89/8910 (Typ.)CCFL 直下式LVDS 2011,Q12012,Q2 16.7M/1.06B 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2011,Q21.06B 60Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2012,Q160Hz89/89/89/898 (Typ.)WLED 直下式LVDS 2012,Q2120Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2011,Q416.7M/1.06B 120Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q216.7M 60Hz89/89/89/898 (Typ.)CCFL 直下式LVDS 2012,Q21.07B 120Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2010,Q116.7M 60Hz89/89/89/89 6.5 (Typ.)WLED 直下式LVDS 2012,Q116.7M 60Hz89/89/89/89 6.5 (Typ.)CCFL 直下式LVDS 2012,Q316.7M 60Hz89/89/89/89 6.5 (Typ.)WLED 直下式LVDS 2012,Q21.07B 60Hz89/89/89/89 6.5 (Typ.)CCFL 直下式LVDS 2012,Q21.07B 60Hz89/89/89/898 (Typ.)WLED 侧入式LVDS 2010,Q41.07B 60Hz89/89/89/89 6.5 (Typ.)WLED 直下式LVDS 2011,Q31.07B 60Hz89/89/89/89 6.5 (Typ.)WLED 侧入式LVDS 2012,Q116.7M/1.07B 60Hz89/89/89/89 6.5 (Typ.)WLED 侧入式LVDS 2012,Q260Hz89/89/89/89 6.5 (Typ.)WLED 直下式LVDS 2012,Q21.07B 89/89/89/89WLED 直下式LVDS 2012,Q368.72B 60Hz自发光LVDS 2011,Q216.7M 60Hz88/88/88/88 6 (Typ.)WLED 直下式LVDS 2011,Q1。

三种拼接屏参数对比 成形

三种拼接屏参数对比 成形

超薄机身，安装方 超薄机身，安装 需要较大的安装空间
便快捷，占用空间 方便快捷，占用 和维护空间
较少
空间少，较 PDP
更轻薄
每个屏之间的颜色 每个屏之间的颜
均匀性和亮度均匀 色均匀性和亮度
性很难调节，整屏 均匀性很难调节
一致性差
（拼接工艺简
单，非封闭箱体
式，受环境光影
响较大）
由于采用的数字技 术，亮度和色彩容易 调节，数量少的屏带 来整屏均匀性高
两项指标上,等
对比 度
2000:1
300/MM 300:1-500:1
离子似乎技高
3000:1甚至更 一筹,这是由于
高
等离子全白全
黑的测算方式
造成的,如果按
照美国国家标
准ANSI来测
算,等离子的对
比度就和液晶
的差不多了,这
种测算方式是
对同一幅图象
显示的黑色和
白色进行对比.
分辨 1920X1080或 1024X768 率 1366X768
1024×768或 1400×1050可选
由于单屏显示面积 由于单屏显示面 小，同样面积显示 积小，同样面积 屏的数量多，所以 显示屏的数量 控制器成本较高， 多，所以控制器 速度慢，而且不能 成本较高，响应 灵活开窗口显示图 速度慢 像
控制器速度快，功能 高，不受物理屏的显 示，可以任意开窗口 显示图像
关键性能指标参数对比表
性能/ 指标/ 性能 参数
液晶 （LCD）
背投（DLP）
等离子 （PDP）
结论/备注
显示 以薄膜晶体管 投影机＋背投 低压紫外线和
技术 接通独立的像 幕
变频宽脉冲激
素
荧光体

大屏数据参数(1)

大屏数据参数(1)
液晶拼接及会议系统项目三星原装整屏 46寸3X5液晶电视墙及音频系统报价清单 Sichuang BORUITE Technology Co.,Ltd.
项目名称
序号 （一） 1 产品名称 LED拼接屏
双色拼接LED屏 室内型双色，P3.75 国产 5300*410 三星 UD46E-B 拼接屏 尺寸：46英寸;背光 源：LED直下式背光;亮度500cd/㎡;对比度： 3500:1；分辨率:1920*1080;物理拼缝： 3.5mm;设备尺寸;1022.1*576.6*97.4 块
台
1
液晶拼接及会议系统项目三星原装整屏 46寸3X5液晶电视墙及音频系统报价清单 Sichuang BORUITE Technology Co.,Ltd.
项目名称
序号 产品名称
物理拼缝3.5mm
液晶拼接及会议系统项目
规格型号 品牌/产地 主要参数
采用数位锁定频率合成的最先进自动选频接收 方式，其接收频率不但精确而且可以快速选定 或切换频道，让使用者在多频使用时能自由变 换频率，克服选频干扰问题。 一套主机可带4只手持或领夹式麦克风单元 （一拖四）； 预设300个特别选定的频率，可自由切换选择 互不干扰的频道； 主机及话筒单元都配有LCD显示屏，显示当前 工作频率及单元电池电量等； 一键红外自动同步频率数据； 一键自动扫描空闲频率； 平衡及不平衡音频输出，适合多种方式； 手持和领夹（腰挂）任意匹配； 主机最大消耗功率：10W
单位 数量
备注
2
会议功放
CSD200
SVS/迅控
台
1
3
调音台
MX8/4FX
SVS/迅控
台
1
4
电源时序器
SV-P802

液晶拼接通用尺寸表

液晶拼接通用尺寸表

液晶拼接通用尺寸表一、DID 液晶拼接屏1、三星40寸DID屏拼缝：22mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长911.7mm×高524.2mm×厚100mm 2、LG42寸DID屏拼缝：22mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长956.4mm×高549.4mm×厚100mm 3、三星46寸DID屏拼缝：20mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1047.4mm×高600.8mm×厚100mm 4、三星46寸DID屏拼缝：6.7mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1025.7mm×高579.8mm×厚100mm 5、LG47寸DID屏拼缝：20mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1068mm×高613.2mm×厚100mm 6、LG47寸DID屏拼缝：6.3mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1046.8mm×高591.6mm×厚100mm 7、三星55寸DID屏拼缝：5.5mm分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1215.3mm×高686.1mm×厚100mm二、通用LCD液晶拼接屏1、26寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长626mm×高373mm×厚100mm）2、32寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长760mm×高450mm×厚100mm）3、37寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长877mm×高515mm×厚100mm）4、40寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长911.7mm×高524.2mm×厚100mm 5、42寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长983mm×高576mm×厚100mm）6、46寸拼缝：50mm 分辨率：1920x1080,亮度：700cd/m2外形尺寸：（长1083mm×627mm×厚100mm）7、47寸拼缝：50mm 率：1920x1080,亮度：700cd/m2外形尺寸：（长1096mm×高640×厚100mm）深圳普罗文斯科技有限公司市场部陈经理联系QQ:571113670。

46寸拼接屏参数

46寸拼接屏参数

一、产品概述46寸拼接屏采用三星原厂面板模组，使用行业领先的直下式LED 背光源，色彩还原度好，图像逼真，点状超密集分布，背光亮度均匀。

具有节能、环保、寿命长、广视角、稳定性高的一款DID液晶拼接。

二、产品功能系统特点：1、处理器采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏,并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示，处理过程完全硬件化。

2、全硬件架构，无CPU和操作系统；无病毒感染风险，安全性好。

3、节能环保，符合国家节能标准，待机功耗小于5W。

4、加密处理器内置注册功能，市面最完美的最严谨的加密方式。

5、内置时间系统，可实现年、月、日，周定时开关机。

6、具有色温校正系统，在屏体有色彩差异时，快速调整色彩差异。

7、支持智能信号切换，信号自动识别、自动切换，不用通过遥控器和控制软件。

8、支持智能感光，根据环境光强度自动调节大屏的背光亮度。

9、支持开机LOGO拼接功能，支持USB快速升级，方便快捷。

USB 支持播放高清视频，广告等做个性化项目。

10、大屏控制软件支持矩阵联动，方便操作，内置多种矩阵协议，满足市场需求，可提供开发协议，便于灵活采用我行行内局域网的播放系统或自行编制软件构造大屏幕工程系统。

11、输出字支持两种字幕实现功能（1）一种板卡内部字幕功能（2）一种电脑幕功能（3）控制软件支持安卓手机控制大屏液晶拼接屏：1、采用最新一代的DID数字光处理技术，所有设备均采用模块化的设计。

2、具备良好的稳定性、可靠性、安全性，并具备良好的显示信号数量的扩展能力。

3、支持多屏图像拼接，画面可整屏显示，也可分屏显示，全屏范围内显示无非线性失真效果。

4、整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。

5、具有高分辨率、高亮度、高清晰度和对比度范围宽等特点。

6、支持多路HDMI/DVI/DVI/BNC信号输入，多路DVI高清信号输出。

图像处理器：1、支持DVI/HDMI/VGA信号输入，DVI信号输出。

一、货物服务清单及技术要求服务要求

一、货物服务清单及技术要求服务要求

一、货物服务清单及技术要求/服务要求10、 usb端口连接设备时，即插即用，无需在电脑上安装驱动及相关程序，不占用电脑自带WIFI设备11、供货时提供原厂针对此项目设备售后服务承诺函原件（需加盖原厂鲜公章）,根据客户需要，进行现场效果演示。

12. 推荐品牌：巴可、Q-SHARE、奇机、控智4 双绞线延长器HDBaseT传输器，支持HDMI、DVI和VGA信号的最高分辨率可达1920x1200@60HZ，可自由切换HDMI、DVI和VGA输入信号，可传输70米。

支持双向RS232串口控制，以及双向RS232和IR透传功能，支持双向PoC功能，DVI输入信号可嵌入外接音频，支持USB升级固件，支持倍线功能4对（四）综合集约化平台1 一机双屏控制台外型尺寸为弧形：5500（宽）*840（高）*900（深），2组。

操作台外型尺寸为：5000（宽）*840（高）*900（深）操作台下部均为落地式机柜，机柜前后门轴式带散热网孔.主框架承重零件材料厚度≥1.5mm 其他装饰板料厚度≥1.2mm。

采用优质冷轧钢板，特制紧固件连接，整体结构新颖，美观大方。

装配具有一致性和互换性，各零部件光滑无锐棱毛刺。

每席位控制台预留拼架螺丝孔，可多台并架。

控制台桌面选用36mm厚高密度板为基材，表面贴进口防火胶板，包边喷木器漆，颜色可按要求定制。

为机柜表面的防护达到要求，表面处理的过程按照以下工艺：酸洗-磷化-烘干-粉末喷涂，颜色按要求可定制。

表面采用环保型防静电涂层，涂层表面光洁、色泽均匀，保证长期使用不锈蚀。

每工位安装1套键盘抽屉。

6位多功能插座满足使用需求。

气象行业专用推荐品牌：铁力山、照章、祥鸽、震旦2组2 一机双屏工作站处理器Intel Core i5-6500 3.2 6M 4C CPU芯片组Intel C236内存"4GB DDR4-2133 nECC (1x4GB) RAMDDR4 2133 MT/秒ECC/非ECC DIMMS4 个DIMM 插槽"网卡集成式I219LM PCIe GbE 控制器（采用英特尔AMT 11.0 的英特尔博锐技术）显卡（1）NVIDIA NVS 315 1GB 1st GFX声卡"高清集成音频1 个音频输入、1 个音频输入、1 个麦克风"硬盘1TB SATA 7200 rpm 6Gb/秒 3.5 英寸HDD机箱前置：2 个USB 3.0、1 个USB 2.0、台1 个USB 2.0 充电数据端口内置：分别有 1 个USB 3.0 和 2 个USB 2.0 端口后置：6 个USB 3.0"1 个DVI-I 单链路和 2 个DisplayPort (DP 1.2)3 个来自英特尔的DisplayPort 输出（适用于特定处理器）""后置：1 个串行端口（标配），1 个并行端口（可选）"可选 2 个后置IEEE 1394b 端口（PCIe 卡）光驱DVDRW键盘/ 鼠标USB标准键盘、USB光学鼠标操作系统Linux Installer Kit计算机性质台式品牌工作站3 图形工作站显示设备显示器屏幕对角线尺寸 21.5" 宽屏， 16:9面板类型 TN，LED,72%色域LED背光是最佳分辨率 1920 x 1080亮度 200 nits对比度 600 : 1，动态对比度 5,000,000 ：1响应时间 5 ms最大视角（水平/垂直) 90/65视频接口 1个VGA，1个DVI-D(支持HDCP)16台4 43寸专业液晶显示器知名品牌，尺寸：43英寸光源：LED发光二极管屏幕比例：16:9分辨率：1920x1080响应时间：8ms可视角度：178°/178°面板表面：防眩光处理ROM：4GB eMMC尺寸：966.9×567.2×78.6mm温度：0°-40°湿度：20%-80%控制接口：RS-232，红外输入输出，RJ45（支持PJ-LINK）音视频接口：HDMIx2，DVI-D，PC，复合视频，音频输入输出扩展接口：USB2.0供电，播放媒体文件显示器具有自动诊断故障功能；光感功能，保障最佳显示效果的同时，在节能上做出贡献；支持JPG、JPEG、JPE、AVI、MKV、ASF、WMV、TS、3套。

液晶拼接屏(PDP拼接、DLP拼接、DID拼接屏的对比)

液晶拼接屏(PDP拼接、DLP拼接、DID拼接屏的对比)

一、显像原理比较1 等离子原理PDP （ Plasma Display Panel ），即等离子显示屏。

PDP 是一种利用气体放电的显示技术，其工作原理与日光灯很相似。

它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间，放电空间内充入氖、氙等混合惰性气体作为工作媒质在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。

当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。

气体等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。

当每一颜色单元实现 256 级灰度后再进行混色，便实现彩色显示。

其技术原理为，由于 PDP 中发光的等离子管在平面中均匀分布，这样显示图像的中心和边缘完全一致，不会出现扭曲现象，实现了真正意义上的纯平面并且没有任何图像失真。

由于其显示过程中没有电子束运动，不需要借助于电磁场，因此外界的电磁场也不会对其产生干扰，具有较好的环境适应性。

PDP 是一种自发光显示技术，不需要背景光源，因此没有视角和亮度均匀性问题。

而三色荧光粉共用同一个等离子管的设计也使其避免了聚焦和汇聚问题，可以实现非常清晰的图像。

等离子高电压高耗电，能耗大，寿命有先天不足，使用 5000 ～ 10000 小时后屏幕亮度就会衰减一半，并难以在海拔 2500 米以上正常工作。

2 DLP 原理DLP 是“Digital Lighting Progress”的缩写。

它的意思为数字光处理，也就是说这种技术要先把影像讯号经过数字处理，然后再把光投影出来。

它是基于德仪公司开发的数字微反射镜器件—DMD 来完成显示数字可视信息的最终环节，而 DMD 则是 Digital Micromirror Device 的缩写，字面意思为数字微镜元件，这是指在 DLP 技术系统中的核心——光学引擎心脏采用的数字微镜晶片，它是在 CMOS 的标准半导体制程上，加上一个可以调变反射面的旋转机构形成的器件。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

技术参数要求：
㈠大屏幕显示系统组成
1．硬件组成
★由16台46寸DID专业液晶显示单元组成4（行）×4（列）大屏幕墙（以下简称整屏），整屏显示面积为4102.8.（宽）* 2319.2mm（高）；拼接控制器1台。

组合屏底座高度为1.2m（地板以上高度）；大屏幕维修通道1.2米左右。

2．软件主要功能具体如下：
系统配置和管理功能；
调整、控制功能；
信号管理功能；
显示预案管理功能；
显示模式的管理功能；
窗口管理功能；
跟踪记录功能；
多种方式实现控制；
中文操作界面。

3、系统基本功能要求
投标方提供的大屏幕显示系统应能确保整套系统具有先进性、稳定性、高可靠性和可扩充性，系统操作简单，维护方便，使用寿命长；
整个屏幕应具有高分辨率、高亮度、高清晰度和高对比度特点，色彩还原真实，图像失真小，亮度均匀一致，显示清晰，单屏周边无眩光。

应支持多屏图像拼接，画面可整屏显示，也可分屏显示，全屏范围内显示无非线性失真效果，整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。

支持多种信号的同时显示。

考虑到整个系统的稳定性，拼接控制器为纯硬件构架，配备冗余电源，最少可同时处理14路计算机信号加2路高清DVI信号，每路图像均做到实时处理画面流畅，图像不丢帧、无延时，采用先进的主板总线设计，带宽可达180G，处理功能强大，单台处理器最大可支持72路高清信号输入和72路高清输出，无需
级联。

整屏能同时显示14路计算机信号或2路高清DVI信号。

系统启动时间应小于10秒，整屏应可以在不使用时用户点击“待机”按钮，大屏幕在1秒中内进入待机休眠状态，以节约电能、减少设备损耗，当用户点击“启动”按钮时，大屏幕可在1秒内恢复到待机之前的使用状态。

方便实用。

整屏可整体显示一幅超大的画面，也可实现多块屏组合显示一个画面，可单屏显示一个画面，单屏可实现显示四个画面。

画面大小可改变，画面可拖放拉伸，画面可跨屏漫游显示，画面位置可改变。

单屏可显示1080P、16：9高清图像显示。

整屏物理分辨率不低于5464×3072（16785408像素）的计算机图形；
可以选择任何一路视频画面在任一屏上显示。

支持各种制式的视频图像和不同分辨率（从1024×768-1600×1200）的非网络计算机信号（如计算机信号、影碟机、录像机、摄像机等）在大屏幕上的输入显示；
计算机（RGB）信号：同时输入14路；
DVI信号：同时输入2路；
提供简单的操作界面控制大屏幕显示系统，可通过大屏幕显示系统应用管理软件的控制，调节大屏幕系统参数、功能调用，实现网络化多用户操作，并可通过控制计算机或与控制计算机联网的工作站进行本地或远程遥控。

值班员只需在综合控制台前通过显示系统的一台控制计算机的一个控制界面上完成整个大屏幕的显示操作，可设置各种显示模式和调节参数；
应用管理系统软件须采用计算机常规的中文菜单友好界面，灵活方便;
色彩调整方面，每个单元都具备颜色可调试的能力。

㈡系统设备清单
㈢设备基本技术要求
1、大屏幕设备要求
大屏幕显示系统要求为DID专业液晶显示技术的单元。

显示单元结构应采用整机模块化的拼接结构，易于更换。

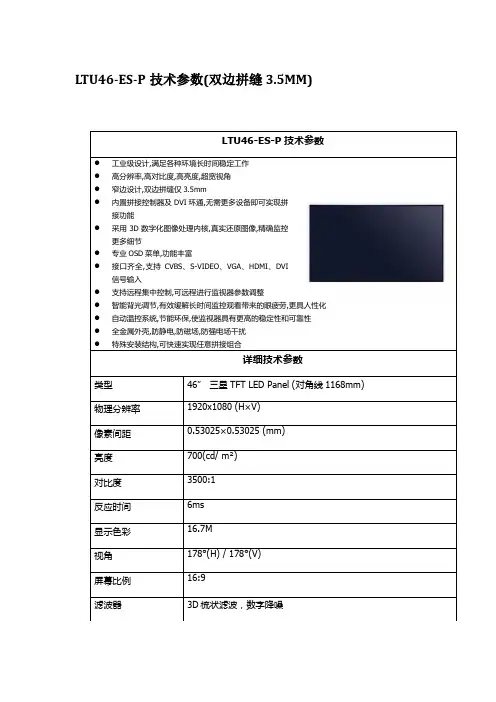

DID专业液晶显示单元技术要求：
2、液晶拼接墙底座及支架
⑴、底座采用铝合金材料，外层涂有绝缘喷塑材料，涂层表面平滑、喷涂均匀、色调一致。

⑵、标准化、模块化、积木式安装机架，可采用纵向和横向安装方式，进行灵活拼接及扩展。

⑶、显示单元安装应操作简单，可准确定位，能对现场出现不符合原设计的屏幕安装留有调整余地。

⑷、金属机架外壳的拼接墙系统应具有保护接地端子，接地端子附近有明显的标志，且不易擦除，保护接地点和可触及金属之间的电阻值不大于1Ω。

3、拼接控制器
⑴、拼接控制器基本功能要求：
★纯硬件架构，无Windows操作系统，不死机、无黑屏、花屏现象；
★支持2路DVI输入， 14路VGA输入，16路DVI/VGA输出；
★有冗余电源，可实现漫游；叠加；跨屏；
★独创主板总线设计，带宽可达到180G；热插拔，冗余备份；
★单体最大支持72路高清信号输入和72个显示单元输出，无需级联；
★支持RGB 、高清视频YpbPr、DVI、复合视频、HDMI、HD-SDI等多种视频信号源输入，支持对输入信号字符叠加，方便在大屏幕上识别每一个窗口；
★支持超高清信号采集（做高清底图）分辨率达到3840x2400x30；
★支持RGB和DVI同时输出，支持输出通道双备份，支持输出通道逻辑二次编程；
★支持大于128种画中画场景保存；
★至少支持一对多、多对一、多对多显示模式及缩放，漫游，亮度，对比度，饱和度，色调，锐度，静帧等显示效果控制；
★输入分辨率支持从640x480到1920x1200像素；输出分辨率支持从640x480
到1920x1200像素；
★支持 RS232串口和网络TCP/IP控制，支持TRICOLOR 处理器控制软件，且完全开放控制协议；
★大屏幕控制管理软件应提供中文操作界面；
电源：AC 110～260V（50/60Hz），热插拔，冗余备份；
风扇：热插拔，冗余备份电源；
软件设计先进，支持场景轮徇功能，可联控周边设备：采用先进的设计方法，并采用稳定性、可靠性及可扩展性好的实时操作系统。

软件的更改和升级管理采用了软件工程的配置管理方法，保证升级版本的一致性和测试的规范性，通过软件加载方式实现软件升级。

软件还可同时控制矩阵切换器和大屏幕单元，方便客户实现矩阵的切换和大屏幕单元的开关机等参数设置。

⑵、拼接控制器技术参数
㈣售后服务要求：所投产品需提供三年（含）以上原厂本地售后服务。
