放电线圈讲稿
- 格式：docx
- 大小：284.39 KB
- 文档页数：65
下载文档原格式
合集下载
电容器内放电线圈.
相关定义
电压误差(比值差) （voltage error(ratio error)） 当有二次绕组时，放电线圈在测量电压时所出现 的误差，它是由于实际电压比不等于额定电压比 而产生的。 准确级 （accuracy class） 当有二次绕组时放电线圈所指定的误差等级，即 在规定使用条件下的误差应在规定的限值内。常 用电压误差(比值差)的百分限值表示。
高压端子（ high voltage terminal） 与电容器并联连接构成泄放电容器剩余电 荷的放电线圈的出线端子。
相关定义
一次绕组 （primary winding） 与高压端子相连的绕组。
接地端子 （earth terminal） 使与放电线圈的线圈相绝缘的外壳接地或使电 位固定在外壳上而设置的端子。
二、产品分类及型号
2.1 分类 放电线圈分为油浸式和干式两类。
干式户内型放电线圈
干式户内型放电线圈
户外油浸式放电线圈
端子标志
如上图，大写字母A、X表示一次绕组首末端接线端 子，小写字母a、x表示对应的二次绕组首末端接线端 子，大写字母A1表示两个绕组的公共端子。 标有同一字母的大写和小写的端子，在同一瞬间具 有同一极性。
三、相关技术要求
3.1 使用条件 3.1.1环境条件： 安装位置： 户外或户内。
环境温度： 户外 -40 ~+40℃， -25 ~+45 ℃ ，-5 ~+55 ℃。 户内 -5~ +40 ℃。 海拔： 不超过1000m。
抗污秽能力： 外绝缘的爬电比距不小于25mm/kV（相 对于系统最高电压）。对重污秽区应适当加大爬电比距。
放电线圈
放电线圈的工作原理
放电线圈的工作原理
电线圈放电的工作原理是基于电磁感应的原理。
当电流通过电线圈时，会产生一个磁场，这个磁场的强弱与电流的大小成正比。
当电流突然断开时，磁场也会突然消失。
根据法拉第电磁感应定律，磁场的突然消失会在电线圈内产生感应电动势。
这个感应电动势会导致电子在电线圈中发生运动，并产生大量自由电子。
这些自由电子会与大量固定在电线圈上的离子发生碰撞，导致电子发射。
电子的发射会导致电线圈周围的空气分子被激发，产生光的辐射。
这就是电线圈放电时产生火花的原因。
在放电的瞬间，火花会瞬间亮起并迅速消失。
放电时产生的火花不仅会产生光，还会产生声音和热量。
这是因为放电时火花产生的高温导致空气分子发生热化学反应，产生爆炸声音和热量释放。
除了火花放电，电线圈还能产生电磁辐射。
当电流通过电线圈时，产生的磁场会随着电流的变化而变化，进而产生变化的电磁场。
这个变化的电磁场会以电磁波的形式传播出去，产生电磁辐射。
总结起来，电线圈放电的工作原理是通过电流在电线圈中产生磁场，并引起电磁感应，产生火花、光、声音和热量。
此外，电流变化还会产生电磁辐射。
放电线圈工作原理
放电线圈工作原理放电线圈是一种电子设备，其工作原理基于电磁感应定律和电场理论。
本文将介绍放电线圈的构造、工作原理及其应用。
一、放电线圈的构造放电线圈通常由两部分组成：主电容器和电磁感应线圈。
主电容器是一个储存电能的装置，通常由两个金属板和一层绝缘材料组成。
电磁感应线圈则是由导体线圈和铁芯组成的。
导体线圈通常由铜线或铝线绕成，而铁芯则是为了增强电磁感应效应而设置的。
二、放电线圈的工作原理放电线圈的工作原理基于电磁感应定律和电场理论。
当主电容器充电时，电磁感应线圈中的电流也开始流动。
由于电流在导体线圈中流动时会产生磁场，因此在电磁感应线圈中会产生一个强大的磁场。
当主电容器充满电荷时，放电线圈开始工作。
主电容器中的电荷通过电磁感应线圈中的导线流动，导致电磁感应线圈中的磁场发生变化。
根据电磁感应定律，当一个磁场发生变化时，会在导线中产生一个电势差，从而导致电流流动。
这个电流会在电磁感应线圈中形成一个交变电场，并在空气中产生电晕放电。
当电晕放电达到一定程度时，放电线圈中的电荷会快速释放，导致一个高电压脉冲的产生。
这个高电压脉冲可以用于许多应用，如电磁场的产生、高频电磁波的发射、电子束的加速等。
三、放电线圈的应用放电线圈具有广泛的应用，可以用于许多领域。
以下是一些常见的应用：1. 等离子体物理学放电线圈可以用于产生等离子体，从而研究等离子体物理学。
等离子体是一种由离子和自由电子组成的气体，具有许多独特的性质，如导电性、磁性、辐射性等。
等离子体在太阳、恒星、行星等天体中广泛存在，也在许多工业和医疗应用中得到应用。
2. 电磁场的产生放电线圈可以用于产生强大的电磁场，从而实现许多应用，如电波干扰、电磁屏蔽、电磁辐射等。
电磁场是由电荷和电流产生的，可以在空气、水、金属等物质中传播。
电磁场具有许多独特的性质，如频率、波长、功率等，可以用于许多应用。
3. 高频电磁波的发射放电线圈可以用于产生高频电磁波，从而实现许多通信、雷达、无线电等应用。
放电线圈原理
放电线圈原理
嘿，朋友们！今天咱来唠唠放电线圈原理这个有意思的事儿。
你说这放电线圈啊，就像是一个特别靠谱的“小伙伴”。
它主要是在电力系统里干活儿的。
想象一下，在一个大电网里，电流就像一群调皮的孩子跑来跑去，有时候会有些多余的电荷没地方去，这时候放电线圈就闪亮登场啦！
它是怎么工作的呢？简单说，就是把那些多余的电荷给“吃”掉，让整个系统能更稳定地运行。
就好比是一个班级里，有个专门收拾调皮孩子制造的混乱的“小卫士”。
咱来仔细瞅瞅它的原理哈。
它通过感应的方式，把那些不需要的电荷引导到自己这里来，然后再慢慢地释放掉。
这可真是个精细的活儿呢！就好像是一个经验丰富的老猎人，精准地捕捉到猎物，然后妥善处理。
你想想，如果没有放电线圈，那电网里不就乱套啦？那些多余的电荷没地方去，就可能到处捣乱，搞出各种故障来。
这可不是闹着玩儿的呀！所以说，放电线圈虽然看起来不起眼，但作用那可是大大的。
它就像是默默守护着电网的“无名英雄”，不声不响地干着重要的工作。
平时你可能都注意不到它，但它一直都在那儿，不离不弃。
而且啊，这放电线圈还特别耐用呢！只要正常使用和维护，它就能长时间地为我们服务。
这多让人放心啊！不像有些东西，用着用着就出毛病了。
你说，这小小的放电线圈是不是很神奇？它在我们的生活中扮演着这么重要的角色，可我们很多时候都不知道呢！这就好像是那些在幕后默默工作的人，虽然我们不知道他们的名字，但他们的付出却让我们的生活变得更美好。
总之啊，放电线圈原理虽然有点复杂，但它真的很重要。
我们得好好珍惜它，让它继续为我们的电力系统保驾护航。
你说是不是这个理儿呢？。
放电线圈原理
放电线圈原理放电线圈是一种基于电磁感应原理工作的装置，主要用于产生高压电流或电压。
它由一个铜线绕成的线圈、一个铁芯和一种能够存储能量的电容器组成。
下面将详细介绍放电线圈的工作原理。
放电线圈由两个绕组构成，一个称为主绕组，另一个称为次绕组。
主绕组由一根铜线绕成，通常在数百到数千匝之间。
主绕组的一端连接到一个高电压变压器，另一端连接到一个开关。
次绕组由较少的匝数线圈组成，通常在数十到数百匝之间。
次绕组的一端连接到一个放电电极，另一端连接到电容器。
当开关关闭时，电流从主绕组流过，产生一个磁场。
由于铁芯的存在，磁场会被集中在次绕组中。
这种磁场的变化会在次绕组中感应出一个电动势。
根据法拉第电磁感应定律，当磁通量的变化时，电动势就会在绕组中产生。
次绕组的电动势会导致电容器中储存的电荷开始放电。
这就是为什么放电线圈需要一个电容器的原因，它能够储存能量并在需要时释放出来。
当电容器放电时，产生的电流会流经次绕组并进入放电电极。
这时，电流的流动会产生一个强磁场，同时由于磁场的变化，主绕组中也会再次感应出一个电动势。
这种感应电动势一般会比初始的电动势更大，这是因为次绕组中的电流更强，磁场更大。
这种过程称为自感应。
高电压变压器的作用是提供一个较高的电压输入信号，使得主绕组和次绕组中的电流能够达到较高水平。
通常情况下，放电线圈产生的电压可以达到数十万伏特甚至上百万伏特。
除了主绕组、次绕组和电容器外，放电线圈还包括一些辅助装置，如电压稳定器、脉冲发生器和放电控制器等，这些装置有助于控制放电线圈的输出。
总的来说，放电线圈的工作原理是利用电磁感应产生的电动势使电容器放电，并通过自感应产生一个更大的电动势，从而产生高压电流或电压。
放电线圈在科学研究、射频通信、医疗设备等领域都有广泛应用。
(完整版)放电线圈原理

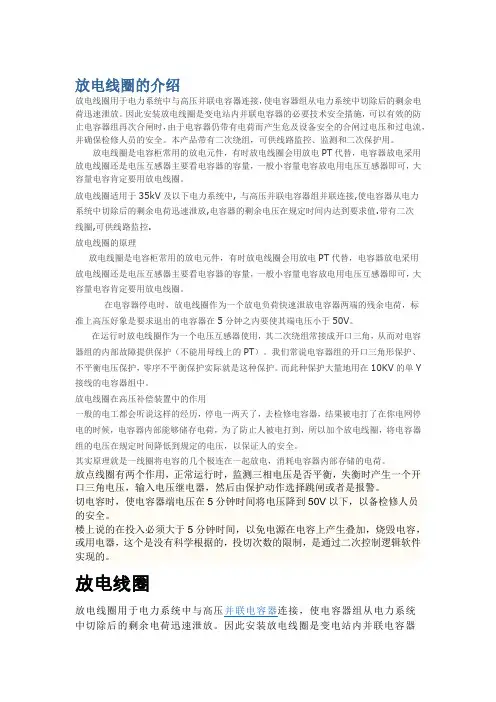

放电线圈的介绍放电线圈用于电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速泄放。
因此安装放电线圈是变电站内并联电容器的必要技术安全措施，可以有效的防止电容器组再次合闸时，由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流，并确保检修人员的安全。
本产品带有二次绕组，可供线路监控、监测和二次保护用。
放电线圈是电容柜常用的放电元件，有时放电线圈会用放电PT代替，电容器放电采用放电线圈还是电压互感器主要看电容器的容量，一般小容量电容放电用电压互感器即可，大容量电容肯定要用放电线圈。
放电线圈适用于35kV及以下电力系统中, 与高压并联电容器组并联连接,使电容器从电力系统中切除后的剩余电荷迅速泄放,电容器的剩余电压在规定时间内达到要求值.带有二次线圈,可供线路监控.放电线圈的原理放电线圈是电容柜常用的放电元件，有时放电线圈会用放电PT代替，电容器放电采用放电线圈还是电压互感器主要看电容器的容量，一般小容量电容放电用电压互感器即可，大容量电容肯定要用放电线圈。
在电容器停电时，放电线圈作为一个放电负荷快速泄放电容器两端的残余电荷，标准上高压好象是要求退出的电容器在5分钟之内要使其端电压小于50V。
在运行时放电线圈作为一个电压互感器使用，其二次绕组常接成开口三角，从而对电容器组的内部故障提供保护（不能用母线上的PT）。
我们常说电容器组的开口三角形保护、不平衡电压保护，零序不平衡保护实际就是这种保护。
而此种保护大量地用在10KV的单Y 接线的电容器组中。
放电线圈在高压补偿装置中的作用一般的电工都会听说这样的经历，停电一两天了，去检修电容器，结果被电打了在你电网停电的时候，电容器内部能够储存电荷，为了防止人被电打到，所以加个放电线圈，将电容器组的电压在规定时间降低到规定的电压，以保证人的安全。
其实原理就是一线圈将电容的几个极连在一起放电，消耗电容器内部存储的电荷。
放点线圈有两个作用，正常运行时，监测三相电压是否平衡，失衡时产生一个开口三角电压，输入电压继电器，然后由保护动作选择跳闸或者是报警。
电容器内放电线圈
3.2 额定值
3.2.1 额定频率：工频50Hz。
3.2.2 相数：单相或三相。
3.2.3 额定一次电压：星形接线的放电线圈，且 其中性点与电容器组中性点相连接时其额定一次 电压按下表2选取。当电容器组为三角形接线放电 线圈为星形接线时，其额定一次电压取系统标称 电压除以√3 后的1.05 倍。三相放电线圈的额定 一次电压为上述单相放电线圈额定一次电压的√3 倍。
放电线圈是高压并联电容器装置的专用配套设备，与电 容器组端子直接联接，当电容器从电网断开后，使其存储 的电荷自行泄放，在规定时间内将电容器剩余电压降到规 定值以下，是电容器装置确保设备自身和维修人员安全的 主要技术措施之一。因此，放电线圈必须具备以下两方面 的基本性能要求： 一是放电性能要求，即在配套电容器组容量范围内，满 足电容器组的放电要求：放电起始至5 s内，将电容器的 剩余电压自额定值下降到50 V以内。 二是正常分闸操作时，应能承受最大放电电流冲击和最 大储存能量的消耗。
相关定义
额定频率 （rated frequency） 按相关规定对放电线圈的要求所依据的规定频率 值。
一次绕组中间抽头 （terminal in the middle of primary winding） 供差动保护使用的放电线圈，每相具有两个独立 磁路，一次绕组有三个高压端子，其中一个高压 端子处于中间电位。这种结构称作有一次绕组中 间抽头。
三、相关技术要求
3.1 使用条件 3.1.1环境条件： 安装位置： 户外或户内。
环境温度： 户外 -40 ~+40℃， -25 ~+45 ℃ ，-5 ~+55 ℃。 户内 -5~ +40 ℃。 海拔： 不超过1000m。
放电线圈的工作原理

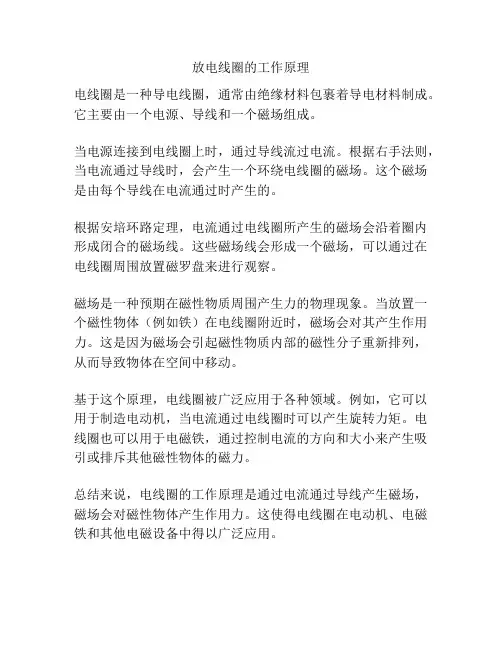

放电线圈的工作原理
电线圈是一种导电线圈，通常由绝缘材料包裹着导电材料制成。
它主要由一个电源、导线和一个磁场组成。
当电源连接到电线圈上时，通过导线流过电流。
根据右手法则，当电流通过导线时，会产生一个环绕电线圈的磁场。
这个磁场是由每个导线在电流通过时产生的。
根据安培环路定理，电流通过电线圈所产生的磁场会沿着圈内形成闭合的磁场线。
这些磁场线会形成一个磁场，可以通过在电线圈周围放置磁罗盘来进行观察。
磁场是一种预期在磁性物质周围产生力的物理现象。
当放置一个磁性物体（例如铁）在电线圈附近时，磁场会对其产生作用力。
这是因为磁场会引起磁性物质内部的磁性分子重新排列，从而导致物体在空间中移动。
基于这个原理，电线圈被广泛应用于各种领域。
例如，它可以用于制造电动机，当电流通过电线圈时可以产生旋转力矩。
电线圈也可以用于电磁铁，通过控制电流的方向和大小来产生吸引或排斥其他磁性物体的磁力。
总结来说，电线圈的工作原理是通过电流通过导线产生磁场，磁场会对磁性物体产生作用力。
这使得电线圈在电动机、电磁铁和其他电磁设备中得以广泛应用。
浅谈放电线圈与电容器组的一种特殊连接方式
浅谈放电线圈与电容器组的一种特殊连接方式
近年来，随着电力系统的不断发展和应用，越来越多的高压放电线圈和电容器组被广泛应用于电力设备中。
放电线圈和电容器组的作用是将电能转化成磁能和电场能，从而实现电力系统的节能和稳定。
一种特殊的连接方式是将放电线圈和电容器组串联，这种方式能够提高电力系统的效率和稳定性，并且能够使电器设备更加节能和环保。
下面，笔者就这种特殊连接方式进行了浅谈。
放电线圈是一种线圈电感器件，可与电容器等元件串联使用，组成LC串联谐振电路。
通常，放电线圈和电容器都是由独立的元件构成，两者通过端子或电缆连接在一起，形成LC串联谐振电路。
当电路工作时，放电线圈和电容器组会一起发挥其谐振作用，使电路中的电能和磁能可以平衡、转移和存储，这样可以增加电容器的充电量，提高电容器的储能效率。
二、放电线圈与电容器组串联的优势
1. 能够提高电力系统的效率和稳定性
将放电线圈和电容器组串联，可以让电器设备更加稳定和可靠。
该串联方式使电路中的电能和磁能能够更加平衡和分布，从而有效地减少电力系统中的电流和电压波动，增加电力系统的稳定性和效率。
此外，通过这种方式能够充分利用电容器的储能能力，达到延长电器设备寿命、减少维修周期等效果。
2. 提高电器设备的节能和环保效果
放电线圈和电容器组串联可以有效控制电流和电压，避免电能浪费，从而达到节能和环保的目的。
特别是在某些特殊应用场景中，例如无功补偿等，采用该串联方式，能够使电器设备消耗更少的电力，从而降低排放的二氧化碳等有害气体的数量，实现环保和节能的双重效果。
三、总结。
放电线圈工作原理

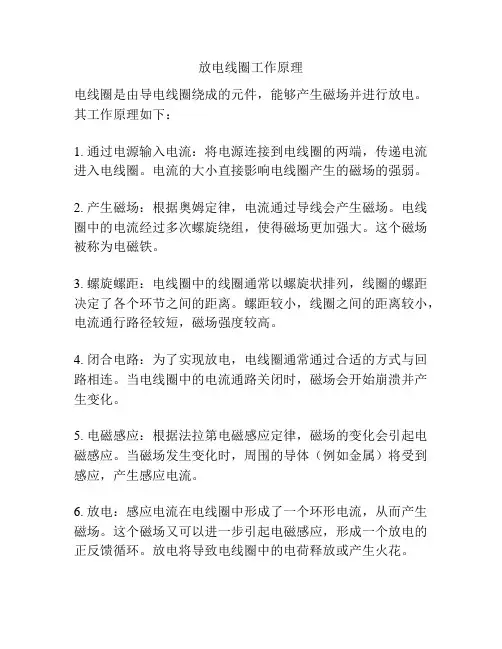

放电线圈工作原理
电线圈是由导电线圈绕成的元件，能够产生磁场并进行放电。
其工作原理如下：
1. 通过电源输入电流：将电源连接到电线圈的两端，传递电流进入电线圈。
电流的大小直接影响电线圈产生的磁场的强弱。
2. 产生磁场：根据奥姆定律，电流通过导线会产生磁场。
电线圈中的电流经过多次螺旋绕组，使得磁场更加强大。
这个磁场被称为电磁铁。
3. 螺旋螺距：电线圈中的线圈通常以螺旋状排列，线圈的螺距决定了各个环节之间的距离。
螺距较小，线圈之间的距离较小，电流通行路径较短，磁场强度较高。
4. 闭合电路：为了实现放电，电线圈通常通过合适的方式与回路相连。
当电线圈中的电流通路关闭时，磁场会开始崩溃并产生变化。
5. 电磁感应：根据法拉第电磁感应定律，磁场的变化会引起电磁感应。
当磁场发生变化时，周围的导体（例如金属）将受到感应，产生感应电流。
6. 放电：感应电流在电线圈中形成了一个环形电流，从而产生磁场。
这个磁场又可以进一步引起电磁感应，形成一个放电的正反馈循环。
放电将导致电线圈中的电荷释放或产生火花。
综上所述，电线圈工作原理是通过输入电流，产生磁场，并利用磁场的变化引起电磁感应，最终实现放电。
这是一种常见的电磁装置，在电子学、电力工程、通信等领域得到广泛应用。
放电线圈原理

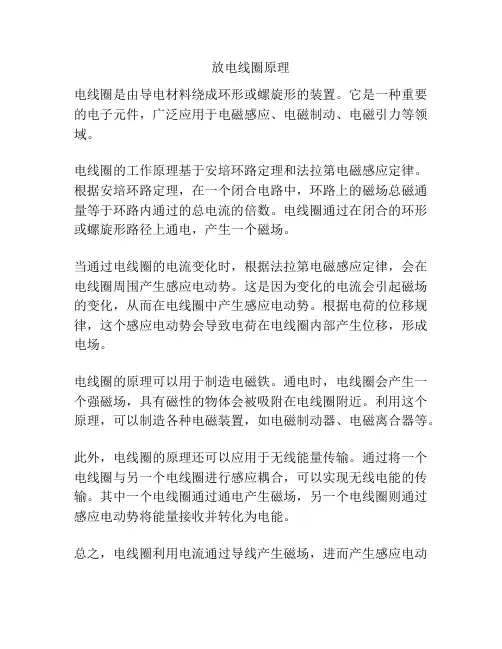

放电线圈原理
电线圈是由导电材料绕成环形或螺旋形的装置。
它是一种重要的电子元件，广泛应用于电磁感应、电磁制动、电磁引力等领域。
电线圈的工作原理基于安培环路定理和法拉第电磁感应定律。
根据安培环路定理，在一个闭合电路中，环路上的磁场总磁通量等于环路内通过的总电流的倍数。
电线圈通过在闭合的环形或螺旋形路径上通电，产生一个磁场。
当通过电线圈的电流变化时，根据法拉第电磁感应定律，会在电线圈周围产生感应电动势。
这是因为变化的电流会引起磁场的变化，从而在电线圈中产生感应电动势。
根据电荷的位移规律，这个感应电动势会导致电荷在电线圈内部产生位移，形成电场。
电线圈的原理可以用于制造电磁铁。
通电时，电线圈会产生一个强磁场，具有磁性的物体会被吸附在电线圈附近。
利用这个原理，可以制造各种电磁装置，如电磁制动器、电磁离合器等。
此外，电线圈的原理还可以应用于无线能量传输。
通过将一个电线圈与另一个电线圈进行感应耦合，可以实现无线电能的传输。
其中一个电线圈通过通电产生磁场，另一个电线圈则通过感应电动势将能量接收并转化为电能。
总之，电线圈利用电流通过导线产生磁场，进而产生感应电动
势，这是它的基本工作原理。
通过不同的应用，电线圈在各个领域得到了广泛的应用。
放电线圈与放电PT
放电线圈与放电PT放电线圈是高压并联电容器装置的专用配套设备,与电容器组端子直接联接，当电容器从电网断开后，使其存储的电荷自行泄放，在规定时间内将电容器剩余电压降到规定值以下，是电容器装置确保设备自身和维修人员安全的主要技术措施之一。
因此，放电线圈必须具备以下两方面的基本性能要求:一是放电性能要求，即在配套电容器组容量范围内,满足电容器组的放电要求：放电起始至5 s内，将电容器的剩余电压自额定值下降到50 V以内.二是正常分闸操作时，应能承受最大放电电流冲击和最大储存能量的消耗。
正常运行时,放电线圈工作在交流电压下（并接于电容器组两端子间)呈一很高的励磁阻抗.正常时,通过电流很小,本身不消耗什么能量。
电容器组被断开后，实质上为一衰减直流放电过程，其放电等值电路如图1,其中L为放电线圈的铁芯电感，在直流电压的作用下，铁芯很快饱和,铁芯电感迅速下降，电容器储能在R上消耗吸收。
当电压衰减到较低时，由于放电电流亦随之减少，此时铁芯的饱和程度会减轻，其电感L开始回升。
R为放电线圈的功耗等值电阻，主要是线圈的直流电阻，而放电线圈的直流电阻一般较大，如10 kV级产品多在2 kΩ左右,35kV级为3~4 kΩ。
由于铁芯电感L在放电过程中是非线性的,可有几百到上千倍变化幅度。
因此，在正常配套情况下,放电过程通常是一非周期的衰减过程,对于某些厂的产品，在放电后期，有可能出现振荡过程。
当配套电容器组容量很小时,或是放电起始电压足够低时,放电过程也许出现衰减的振荡过程.对于35kV及以上电容器，一般用放电线圈。
并且电容器一次接线多采用双星形接线，保护采用不平衡电流保护,电压采用母线电压。
对于10kV及以下电容器，采用单星形接线，有不平衡电压保护，所以电容器保护一般用放电PT电压(电容器三相的放电线圈2次线圈按照开口三角形接法)，若某相电容器组有电容器损坏，这样三相负荷就不平衡，因此开口有输出。
零序电压动作，所以要接放电线圈的开口三角电压而不采用母线电压。
高压并联电容器用放电线圈设计
高压并联电容器用放电线圈设计摘要：从放电线圈的放电功能入手，阐述了放电线圈和电压互感器主要技术性能的差异及放电线圈的基本设计方法。
关键词：高压并联电容器；放电线圈；设计；Design of Discharge Coil for High Voltage ShuntAbstract ：I expound the differences between discharge coil and potential transformerin basic technical performance and basic design methods of discharge coil from the view of discharge coil’s discharge function.Key words: High voltage shunt capacitors; Discharge coil; Design;1.前言：放电线圈（以下用“FD ”表示）是当电容器从电源脱开后能将电容器端子上的电压在规定时间内降到规定值的带有绕组的器件。
FD 与高压并联电容器组并联连接，使电容器从电力系统切除后的剩余电荷能快速泄放，在规定时间内达到要求值。
JB/T 8970—1999标准规定：在额定频率和额定电压下，与对应容量上限值的并联电容器相并接的FD ，当电容器断电以后其端子间的电压在5s 后应由12n U 降至50V 以下；FD 应能承受在258.1倍额定一次电压下电容器储能放电的作用。
FD 带有二次绕组时，可以兼作电气保护、电压指示装置。
当电容器极间发生故障时，接成开口三角的剩余绕组会产生零序电压，驱动继电保护装置动作。
保障高压并联电容器的安全运行，防止电容器带电荷合闸，这是FD 的特有功能和主要职责。
在正常运行时，FD 又兼有监测保护功能。
（这一点好像和接地电压互感器（以下简称PT ）的工作性质相似）为此，标准相应提出了额定输出和准确级的要求：50V A,0.5级；100V A,1级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
放电线圈系俛集啟部•、放电线圈的相关定义■放电线圈(discharge coils)当电容器从电源脱开后能将电容器端子上的电压在规定时间内降到规定值的带有绕组的器件。
■高压端子(high voltage terminal)与电容器并联连接构成泄放电容器剩余电■ 一次绕组(primary winding)与高压端子相连的绕组。
■接地端子(earth terminal)使与放电线圈的线圈相绝缘的外壳接地或使电位固定在外壳上而设置的端子。
■外壳端子(shell terminal)对一次绕组的一端与外壳同电位结构的放电线圈为使该端子连接到外部回路而在外壳上设置的端子。
■额定一次电压(Uln) rated primary voltage(L/ln)放电线圈一次绕组端子间能连续承受的工频电压设计值的有效值。
■额定二次电压(U2n) rated sec on dary voltage((J2 n) 二次绕组端子同的工频电压设计值的有效值。
—■额定二次负荷(rated secondry burden) 在额定频率和额定二次电压下，二次端子间连接的每一相的负荷伏安数。
■最大配套电容器容量(maximum reactive power of capacitor coordination for a discharge coil) 能满足电容器的剩余电压在规定时间内降至规定电压以下时电容器组的单相或三相容量上限值为最大配套电容器容量。
由上、下限值所包含的容量为配套电容器容量范围。
■最高工作电压(maximum operation voltage) 连续施加于放电线圈一次绕组端子间的不致使其寿命显著缩短的工频电压限值。
■最高工作电压(maximum operation voltage) 连续施加于放电线圈一次绕组端子间的不致使其寿命显著缩短的工频电压限值。
■额定绝缘水平(rated insulation level) 放电线圈绝缘所能承受的耐压强度。
■额定输出(rated output)在额定二次电压下及接有额定二次负荷时，由放电线圈所供给的二次回路的视在功率值(在规定功率因数下以V・A表示)。
■电压误差(比值差)(voltage error(ratio error))当有二次绕组时，放电线圈在测量电压时所出现的误差，它是由于实际电压比不等于额定电压比而产生的。
■ 准确级(accuracy class)当有二次绕组时放电线圈所指定的误差等级，即在规定使用条件下的误差应在规定的限值内。
常用电压■额定频率(rated frequency)按相关规定对放电线圈的要求所依据的规定频率值。
一次绕组中间抽头(terminal in the middle ofprimary winding)供差动保护使用的放电线圈，每相具有两个独立磁路，一次绕组有三个高压端子，其中一个高压端子处于中间电位。
这种结构称作有一次绕组中间抽头。
F式户内型放电线圈F式户内型放电线圈户外油浸式放电线圈端子标志如上图，大写字母A 、X 表示一次绕组首末端接线端 子，小写字母a 、x 表示对应的二次绕组首末端接线端 子，大写字母A1表示两个绕组的公共端子。
标有同一字母的大写和小写的端子，在同一瞬间具 有同一极性。
A ooA] XX------ 户外或户内：户外为W.户内字母省略1 ------- 相数：单相为1,三相为3------------ 最大配套电容器容量»Mvar1 --------------- 额定一次电压' ------------------ 有无一次绕组中间抽头：有为C,没有时字母省略-------------------- 设计序号:| -------------------------- 有无二次绕组：有为E•没有时字母省略' ------------------------- 干式或油浸式；干式为G.油浸式字母省略型号例1额定一次电压为12V3kV的油浸铁芯式带有二次绕组的放电线圈，配套电容器容量范围为1.7-3Mvar,单相户外式。
表示为：FDE12/V3 -3 -IWo例2当放电线圈一次绕组有中间抽头时，且高压端子A1、A2间电压与A2、X间电压之比为4：6,其余参数同例仁表示为:FDEC(4.8/V3 +7.2/V3)-3 -IWo 额定一次电压按下图表示：A2J.S/T/V T 7. 2/73kV图放电线圈有一次绕组中间抽头时额定一次电压的表示方式■ 3.1使用条件■ 3.1.1环境条件：安装位置：户外或户内。
环境温度：户夕卜-40 -+40°C,・25 ~+45 °C , -5 ~ + 55 °C。
户内・5~ +40 °C。
海拔：不超过1000m。
（相对辛繁第鬟蟲盘绝胃幡黑k应适当加大爬电比距。
使用条件■ 3.1.2运行条件稳态过电压。
放电线圈的工频稳态过电;E 和相应允许施加时间应符合下表1的规定。
表1工频稳态过电压工频稳态过电压倍数允许施加时间工频稳态过电压倍数允许施加时间1.10连续 1.20每月中5111111以内的少于2 次运行条件■操作过电压及放电储存能量。
用无重击穿开关正常操作电容器组，关合时可能发生第一个峰值不大于2V2倍施加电压（有效值），持续时间不大于1/2周波的过渡过程；开断时可能受到1.37V2倍施加电压（有效值）的电容器储能放电的作用。
■工频加谐波过电压。
如果放电线圈在不高于l.lUln下长期运行，则包括所有谐波分量在内的电压峰值应不超过 1.2V2 Uln。
■储存、运输条件周围空气温度符合环境温度要求。
3.2额定值■ 3.2.1额定频率：工频50HZo■ 3.2.2相数：单相或三相。
■ 3.2.3额定一次电压：星形接线的放电线圈，且其中性点与电容器组中性点相连接时其额定一次电压按下表2选取。
当电容器组为三角形接线放电额定一次电丿表2放电线圈额定一次电压a系统标称电压2(kv) 46心1020心35^66"单相放电线圈的额定一次电压p(lev) 4%%P沿注：L额定一次电压下方标绿色的值为优先值。
d2-三相放电线圈的额定一次电压为上述单相放电线圈额定一次电压的丿3倍。
卜额定值-3.2.4 额定二次电压：100V或100 /V3 V■ 3.2.5额定放电容量及配套电容器容量范围每一个放电线圈可以满足某一容量范围内的并联电容器的放电要求。
单相放电线圈的额定放电容量见下表3。
三相容量为单相容量的三倍。
表3额定放电容量及适用电容器容量范围a15：2一5匸 3 4匸5P10」20心额定放电容量a(Kvar) a100~1亦170-250^250-340^340-500^500-1000^1000-2000^适用电容器容量范围~(Kvar) Q■ 3.2.6额定输岀及准确级：50V-A, 0.5 级；100V-A, 1 级。
当一次绕组有中间抽头时每一个二次绕组的额定输岀和准确级也应分别满足上述要求。
3.3性能■ 3.3.1绝缘电阻一次绕组对二次绕组铁芯和外壳的绝缘电阻不小于1000沟（20°C时）。
二次绕组对铁芯和外壳的绝缘电阻不小于5000 （20°C时）。
■ 3.3.2放电性能在额定频率和额定电压下，放电线圈与对应表4中规定容量上限值的并联电容器相并接，当电容器断电以后其端子间的电压在5s后，应由V2Uln降至50V以下。
放电线圈应能承受在1.58V2（yin电压下电容器储能放电的作用。
性能■ 3.2.3准确级在额定频率，0・9~1・3倍额定电压和0%~ 100%额定二次负荷（靈为0.8滞后）下，0.5级或1级的产品分别满足比值差不超过±0.5%或土1% ,相位差不超过20’或40 z o性能■ 3.3.4绝缘要求a）安装在地面上的放电线圈的额定绝缘水平从下表4中选取。
安装在绝缘台架上的放电线圈（无二次绕组或有二次绕组并带有对地隔离装置时）的额定绝缘水平不按表4选取。
例如用于35kV电容器组的llkV和12kV放电线圈采用10kV级的额定绝缘水平放在绝缘台架上的一次绕组准备接壳的端子与外壳绝缘时它应能承受额定短时工频耐受电压3kV（有效值）。
表4 一次绕组绝缘水平（kV）P系统额定电压4〔方均根值）4i殳备最高电压Um“ 〔方均根值）P额定短时工频耐受电压屮〔方均根值）P额定雷电全披冲击耐受电压a（峰值）*27.2^25,30^60a 10^12^30曲75P 2矢24a50/65^125P 30心40.5^8 0/95^200P 66-^72.5^140匸325P E：斜线上、下的数扌居分别为外绝缘湿、干状态的耐受电压。
P绝缘要求表5放电线圈耐受电压电压电压类型安装场所电压施加部位电压值施加时间或次数工频电压地面连在一起的高压端子对接地铁芯、外壳和二次端子按表4lmin 连在一起的二次端子对接地铁芯和外壳3kV lmin雷电冲击电压连在一起的高压端子对接地铁芯、外壳和二次端子按表4正、负各三次工频的整倍频率电压（感应耐压）地面同相高压端子相互之间 2.15%15 〜60s 架外接定位台上壳固电同相高压端子相互间，将一个拟接外壳的高压端子接外士冗2.15九15 〜60s工频电压拟接外壳的高压端子对外壳、铁芯和二次端子3kV lminb)放电线圈的绝缘耐受电压值见下表5 o温升■ 3.3.5温升在1・1倍额定电压、额定频率和额定二次负荷（显|在0.8-1）的条件下试验时，油浸式放电线圈的绕组温升不应超过表6规定之彳直。
干金險电线圈的绕组温升不应超过表7规定之值，最热点温度不应禹过表7中的绝缘索统温度。
表6油浸式放电线圈的绕组温升放电线圈测温部位测温方法温升限值°C 绕组电阻法55顶层;由温度计法55注:1.全密封产品绕组温升限值加5C；2-温度类别上限值超过+40C时，温升限值应减少（例如+55°C类别时，温升限值为40C表7干式放电线圈的绕组温升测温部位测温方法绝缘等级温升限值°C绕组电阻法ABF557595注，对于铁芯、金属部件和与其相邻的材料的温升陨值.们受到损害的温度应取在任何条件下不会出现使它性能■3.3.6介质损耗因数油浸式放电线圈的介质损耗因数值：35kV产品应不大于3%（20°C时）；66kV产品应不大于2%（20°C 时）。
■3.3.7机械强度全密封型和66kV非全密封放电线圈套管应能承受500N的静载荷。
■3.3.8短路承受能力在额定电压下能承受二次短路电流在Is时间内所产生的热和机械力的作用而无损伤。
局部放电-3.3.9局部放电局部放电的要求对全部电压等级的干式放电线圈均适用。
