钢制压力容器热处理通用工艺规程

压力容器制造中的热处理1.概述1)热处理对钢材性能的影响热处理是通过加热和冷却固态金属来改变其内部组织结构并获得所需性能的一种工艺。

对于碳素钢、低合金钢以及合金结构钢，常用的热处理工艺有退火、正火、淬火、回火以及它们的组合，如正火加回火、淬火加回火。

对于奥氏体不锈钢，常用的热处理工艺是固溶处理和稳定化热处理(见本节第5条)。

①退火退火是将钢件加热到适当温度，保温一定时间后缓慢冷却(例如随炉冷却)的热处理工艺。

根据钢材成分和热处理目的不同，退火又分为完全退火、不完全退火、等温退火、球化退火、去应力退火和再结晶退火等。

下面简要介绍完全退火、去应力退火和再结晶退火对钢材组织和性能的影响。

a)完全退火完全退火是把钢件加热到Ac3以上30~50"C，保温一定时间后在炉内缓慢冷却的热处理工艺，主要用于亚共析成分的碳钢和合金钢。

由于加热温度略高于Ac3，珠光体和铁素体全部转变为奥氏体，且奥氏体晶粒比较细小。

随炉冷却至Ar3以下时，奥氏体中首先析出铁素体，继续冷却至Ar1，以下时，剩余的奥氏体全部转变为珠光体。

经过这样的加热和冷却过程的相变，可细化晶粒并获得接近平衡状态的组织，以降低硬度，改善加工性能，消除钢件中的内应力。

b)去应力退火去应力退火是将钢件加热到Ac1以下100~200'C，保温一段时间(在压力容器制造中通常按1h/25mm计算)后，缓慢冷却的工艺方法，其目的是去除或降低冷成形、焊接等所产牛的砖全应力.稳宁结构尺寸。

去应力退火时，钢材并不发生相变，但可以消除焊接接头中的淬硬组织（马氏体），从而改善韧性。

钢件或焊接结构中残余应力的降低主要是在加热、保温及缓慢冷却过程中通过塑性变形所产生的应力松弛来实现的。

c)再结晶退火钢件的冷塑性变形(如封头的冷成形等)会导致冷加工硬化，使材料的强度、硬度提高，塑性、韧性降低，并产生较大的内应力。

再结晶退火是将钢件加热到不超过Ac1的温度，经适当保温后随炉缓慢冷却的工艺操作。

不锈钢容器制造通用工艺规程OT/ZBSC1-ZY05 1. 总则1.1 本守则根据GB150《压力容器》、HG/T2806-2009奥氏体《不锈钢压力容器制造管理细则》、《固定式压力容器安全技术监察规程》并结合本厂的设备能力和特点，编制的一般通用性守则。

1.2 不锈钢压力容器制造除应遵循碳钢容器制造的有关规定外，还必须遵守本守则的规定及符合图样要求。

1.3 本守则与产品图样技术条件有出入时，应服从产品图样技术条件的规定。

2. 材料2.1 材料的验收2.1.1 按照材料管理制度验收入库。

2.2.1 原材料按品种、钢号、规格、炉号、热处理状态等分类放置，并作明确标志。

边角余料也明确标志，以防混杂。

2.2.2 原材料应放在室内，如存放在室外应在下面垫一些枕木，或在水泥柱上垫一些软物如橡胶等。

2.2.3 原材料的搁置要稳妥，堆放要整齐，要防止损伤(划痕、撞伤、压痕)和弯曲。

严禁与碳钢直接接触。

2.2.4 焊接材料的存放要注意干燥、湿度≤60%，一般应放在离池、离墙约300~500mm以上的架子上。

2.2.5 焊接材料必须分类标志，专人管理，要严格执行焊接材料烘焙制度和管理发放制度。

2.2.6 钢板吊运时，要防止钢板变表，钢丝绳要加护套，以防止损伤材料表面质量。

2.2.7 材质标记号应按不含氯及硫的颜色或电刻笔书写，在不锈钢表面上禁止敲打钢印。

3. 成型加工3.1 场地3.1.1 生产场地和在制品堆放场地经常保持清洁、干燥，减少灰尘，并应铺设木板或橡胶地板。

3.1.2 禁止直接踩踏不锈钢表面，如进入产品内工作，则应穿软底胶鞋。

3.2 划线3.2.1 批量生产必须按样板划线，样板可用镀锌铁皮制成。

3.2.2 划线应在清洁的木板或光洁的平台上进行，不允许用钢针划辅助线以及在以后工序中不能消除的部分打样冲眼。

3.3 下料3.3.1 剪床保持清洁，刃口保持锐利，为防止板材表面划伤，压脚上应包橡胶等软质的材料。

刀口间隙可按表选用。

不锈钢压力容器去油、酸洗、钝化处理工艺规程1.01.1本规程依据GB150-98《钢制压力容器》、GB151《钢制管壳式热器》及《压力容器安全技术监察规程》制定。

1.2本规程规定了不锈钢压力容器的去油、酸洗、钝化各工序的内容和方法，它适应于我公司不锈钢容器的制造。

1.3不锈钢容器制作完并经检验员检验合格后进行酸洗、钝化处理。

1.4不锈钢容器的酸洗、钝化应在压力容器试验后进行。

1.5不锈钢容器的酸洗、钝化前应去油处理，因为不锈钢表面往往有一层含油脂的润滑剂或在热处理后表面将形成一层油腻的氧化物（或油脂）。

假如钢材表面有油污，则酸洗液浸湿容器表面，造成欠酸洗，如果重新去油酸洗则表面又可能产生过酸洗使钝化表面质量不佳。

因此，必须重视去油这一工序。

2.0酸洗目的去除氧化皮（热加工的封头或焊缝的热影响区均有一层影响耐腐性能的氧化皮）3.0钝化的目的使不锈钢表面生成一层无色致密的氧化薄膜起耐腐蚀的作用。

4.0不锈钢复合钢板制造的复层和不锈钢衬里设备的复层面同样需要进行酸洗、钝化处理。

5.0酸洗钝化液的配置5.1配置时应注意事项：5.1.1戴好口罩、眼镜、防酸手套，穿好防酸鞋等防护用品。

5.1.2配置溶液时，先加清水后加酸，先加盐酸后加硝酸。

5.2 去油溶液a、氢氧化钠40~60克/千克b、硝酸钠60~80克/千克c、磷酸三钠60~80克/千克d、温度80~90?e、时间：视具体情况定5.3 酸洗溶液常用的酸洗方法有两种：酸洗液、酸洗膏酸洗液：浸洗——硝酸比重（比重1:42）20%+氢氟酸5%+水75%（室温时间：25~45分钟）涮洗——盐酸50%+水50%酸洗膏：盐酸（比重1.19）20毫升+硝酸（比重1.42）30毫升+水100毫升+膨润土150克5.4 钝化溶液硝酸（比重1.42）5%+重鉻酸钾2%+水93%（温度：室温） 6.0 去油、酸洗、钝化处理工艺过程：6.1去油酸洗可采用浸洗法（适用于小的设备或部件），然后用水冲洗。

钢制压力容器热处理通用工艺规程1、范围本规程规定了碳钢、低合金钢焊接构件的焊后热处理工艺。

本规程适用于锅炉、压力容器的碳钢、低合金钢产品，以改善接头性能，降低焊接残余应力为主要目的而实施的焊后热处理。

其他产品的焊后热处理亦可参照执行。

2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB9452-1988热处理炉有效区测定方法。

3、要求____人员及职责3.1.1热处理操作人员应经培训、考核合格，取得上岗证，方可进行焊后热处理操作。

3.1.2焊后热处理工艺由热处理工艺员编制，热处理责任工程师审核。

3.1.3热处理工应严格按焊后热处理工艺进行操作，并认真填写原始操作记录。

3.1.4热处理责任工程师负责审查焊后热处理原始操作记录(含时间—温度自动记录曲线)，核实是否符合焊后热处理工艺要求，确认后签字盖章。

3.2设备3.2.1各种焊后热处理及装置应符合以下要求：a)能满足焊后热处理工艺要求；b)在焊后热处理过程中，对被加热件无有害的影响；c)能保证被加热件加热部分均匀热透；d)能够准确地测量和控制温度；e)被加热件经焊后热处理之后，其变形能满足设计及使用要求。

3.2.2焊后热处理设备可以是以下几种之一：a)电加热炉；b)罩式煤气炉；c)红外线高温陶瓷电加热器；d)能满足焊后热处理工艺要求的其他加热装置3.3焊后热处理方法3.3.1炉内热处理a)焊后热处理应优先采用在炉内加热的方法，其热处理炉应满足GB9452的有关规定。

在积累了炉温与被加热件的对应关系值的情况下，炉内热处理时，一般允许利用炉温推算被加热件的温度，但对特殊或重要的焊接产品，温度测量应以安置在被加热件上的热电偶为准。

b)被加热件应整齐地安置于炉内的有效加热区内，并保证炉内热量均匀、流通。

在火焰炉内热处理时应避免火焰直接喷射到工件上。

钢制压力容器热处理通用工艺规程范文一、前言本文旨在制定钢制压力容器热处理通用工艺规程，以确保热处理过程中的操作规范性和产品质量稳定性。

本规程适用于钢制压力容器的热处理工艺。

二、材料准备1. 选用符合设计要求和制造标准的钢材作为原料。

2. 对材料进行化学成分分析，确保其满足标准要求。

3. 对材料进行外观检查，确保无裂纹、沟槽等表面缺陷。

三、热处理工艺1. 普通碳钢材料的热处理工艺：(1) 预热：将材料置于加热炉中，以100℃/h的升温速度升温至预定温度（取决于材料种类和规格）。

保持预热温度30分钟。

(2) 淬火：将预热至所需温度的材料迅速放入冷却介质（如水、油等）中进行淬火处理。

(3) 回火：在600-700℃温度范围内对淬火后的材料进行回火处理，保持时间根据材料规格和硬度要求而定。

保持温度时间应符合设计要求。

(4) 退火：对需要软化处理的材料，可进行退火处理。

退火温度和时间根据材料种类和要求进行调整。

2. 合金钢材料的热处理工艺：(1) 固溶处理：将材料放入加热炉中，以100℃/h的升温速度升温至固溶温度。

保持温度1小时。

(2) 淬火：将固溶处理后的材料迅速放入冷却介质（如水、油等）中进行淬火处理。

(3) 回火：在450-600℃温度范围内对淬火后的材料进行回火处理，保持时间根据材料规格和硬度要求而定。

保持温度时间应符合设计要求。

四、操作注意事项1. 操作人员应经过相关培训，熟悉工艺要求和操作规程，严格按照规程进行操作。

2. 加热炉和冷却介质的温度应定期校准，确保温度准确性。

3. 热处理过程中，应定期检查冷却介质的质量，如有杂质应及时更换。

4. 淬火工艺中，应控制冷却介质的冷却速率，以避免材料出现裂纹等缺陷。

5. 温度控制器和计时器的准确性需要定期检查和校准。

五、质量控制1. 热处理后的材料应进行硬度测试和金相组织检查，确保满足标准要求。

2. 对热处理过程进行记录，包括材料种类、规格、加热炉温度、保温时间等重要参数。

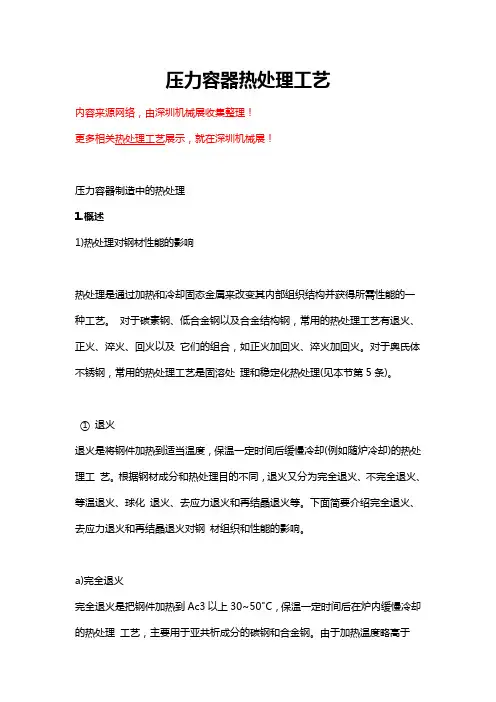

压力容器热处理工艺内容来源网络，由深圳机械展收集整理！压力容器制造中的热处理1.概述1)热处理对钢材性能的影响热处理是通过加热和冷却固态金属来改变其内部组织结构并获得所需性能的一种工艺。

对于碳素钢、低合金钢以及合金结构钢，常用的热处理工艺有退火、正火、淬火、回火以及它们的组合，如正火加回火、淬火加回火。

对于奥氏体不锈钢，常用的热处理工艺是固溶处理和稳定化热处理(见本节第5条)。

①退火退火是将钢件加热到适当温度，保温一定时间后缓慢冷却(例如随炉冷却)的热处理工艺。

根据钢材成分和热处理目的不同，退火又分为完全退火、不完全退火、等温退火、球化退火、去应力退火和再结晶退火等。

下面简要介绍完全退火、去应力退火和再结晶退火对钢材组织和性能的影响。

a)完全退火完全退火是把钢件加热到Ac3以上30~50"C，保温一定时间后在炉内缓慢冷却的热处理工艺，主要用于亚共析成分的碳钢和合金钢。

由于加热温度略高于Ac3，珠光体和铁素体全部转变为奥氏体，且奥氏体晶粒比较细小。

随炉冷却至Ar3以下时，奥氏体中首先析出铁素体，继续冷却至Ar1，以下时，剩余的奥氏体全部转变为珠光体。

经过这样的加热和冷却过程的相变，可细化晶粒并获得接近平衡状态的组织，以降低硬度，改善加工性能，消除钢件中的内应力。

b)去应力退火去应力退火是将钢件加热到Ac1以下100~200'C，保温一段时间(在压力容器制造中通常按1h/25mm计算)后，缓慢冷却的工艺方法，其目的是去除或降低冷成形、焊接等所产牛的砖全应力.稳宁结构尺寸。

去应力退火时，钢材并不发生相变，但可以消除焊接接头中的淬硬组织（马氏体），从而改善韧性。

钢件或焊接结构中残余应力的降低主要是在加热、保温及缓慢冷却过程中通过塑性变形所产生的应力松弛来实现的。

c)再结晶退火钢件的冷塑性变形(如封头的冷成形等)会导致冷加工硬化，使材料的强度、硬度提高，塑性、韧性降低，并产生较大的内应力。

钢制压力容器的焊接和热处理钢制压力容器制造中，焊接技术是极为关键的一项技术，文章综合理论与实际两大方面，对钢制压力容器（尤其是不锈钢复合钢板制压力容器）详细讨论了设计中的焊接工艺和热处理工艺，强调了焊接质量的重要性，对钢制压力容器的设计与制造，都有一定的指导意义。

<b> 焊接，是涉及、生产及安装压力容器中非常重要的一项技术，设计中焊接接头的正确选择和制造中焊接质量的优缺点，都会对压力容器的工作及使用寿命产生决定性影响，甚至还可能会危及人类的生命、财产安全。

从这点来看，压力容器的焊接质量，既是个安全性问题，同时也是个经济性问题。

1.不锈钢复合板的焊接工艺通过翻阅与焊接相关的资料，以及开展焊接性试验，根据NB/T 47015-2011《压力容器焊接规程》，SH/T 3527-2009《石油化工不锈复合钢板焊接规程》，GB/T 13148-2008《不锈钢复合钢板焊接技术要求》等标准来对焊接工艺进行评定，接焊缝焊后RT探伤、晶间腐蚀试验及力学性能试验等项目都应严格符合标准及需求。

焊接工艺的最终评估结果将作为制定产品焊接工艺的重要依据。

1.1.焊接方法不锈钢复合钢板有许多成熟的焊接方法，大体可分为焊条电弧焊、钨极氩弧焊、埋弧焊等。

有些换热器的管箱与浮头盖都是复合材料，没有很大的焊接空间，直焊缝不长，可进行双面焊，对于这类换热器产品，采用焊条电弧焊方法更为合适，这样不仅能提升焊接质量，同时还可压缩成本，其操作较为灵活，几乎不受工件形状与焊接位置的影响。

1.2.焊接材料的选择焊材的选择，应根据基层强度相等和保证复合层耐腐蚀性的原则进行。

1.3.焊接设备和环境通常可选择直流焊机，基层、复层及过渡层这3种焊缝均可选择焊条电弧焊。

所采用的钢丝刷、扁铲等工具都，都应是不锈钢材料。

焊接应在0 ℃以上的环境下进行，同时，现场应采取必要的防风措施。

1.4.焊接沟槽和接头装配1.4.1.沟槽选用沟槽形式时，应充分考虑焊接渡层的特点，焊接顺序应依次为焊基层、渡层到复层，，要尽可能不对复层进行焊接或进行少量焊接，同时还应避免复层焊缝被多次受热，从而逐步增强复层焊缝的耐腐蚀性能，该沟槽形式还能有效降低设备内部的铲磨工作量。

钢制压力容器热处理通用工艺规程1. 前言钢制压力容器常用于石油化工、能源、船舶等重要领域，为确保其安全使用，热处理是不可或缺的步骤。

本文主要介绍钢制压力容器的热处理通用工艺规程，以提高热处理效果，确保生产安全。

2. 热处理前准备工作在进行钢制压力容器的热处理前，需要进行以下准备工作：•对容器进行外部清洗，确保表面不带杂质、油脂等；•对容器进行内部水冲洗及脱蜡处理，并将脱蜡液、水分彻底清除；•对容器进行预热，以避免在升温过程中产生应力，造成变形和破裂；•对容器进行标记，以便追溯生产过程。

以上准备工作是热处理成功的重要保障，要做到认真细致，确保安全生产。

3. 热处理工艺钢制压力容器的热处理包括退火、正火和淬火，下面分别介绍。

3.1 退火退火是一种热处理方法，通过升温使材料达到一定温度，然后在空气中冷却，使其组织和性能得到改善。

在钢制压力容器热处理中，退火主要是为了回火处理，提高材料强度和韧性。

退火的具体工艺如下：•升温：在电炉中以每小时约50℃的速度升温，升至退火温度（通常为600℃至700℃）；•保温：在退火温度下保温一定时间，以保证材料达到一定的晶界稳定性；•冷却：将容器从电炉中取出，并在空气中自然冷却至室温。

3.2 正火正火是将钢制压力容器加热至一定温度，然后经过一定时间的保温，使结构组织发生变化，达到改进强度和韧性的一种热处理方法。

正火的具体工艺如下：•升温：在电炉中以每小时约50℃的速度升温，升至正火温度（通常为860℃至920℃）；•保温：在正火温度下保温一定时间，以保证材料达到一定的晶界稳定性；•冷却：在正火的保温时间内，将容器放置于电炉中，然后关毛细气门和灭火开关，打开强制冷却装置，等待温度下降到指定温度时进行电炉冷却。

3.3 淬火淬火是通过将钢制压力容器加热至临界温度，然后迅速冷却，使其具有优良的强度和硬度。

淬火的具体工艺如下：•升温：在电炉中以每小时约50℃的速度升温，升至淬火温度（与材料种类及厚度有关）；•保温：在淬火温度下保温一定时间，以保证材料达到一定的晶界稳定性；•淬火：将容器在淬火液中迅速冷却。

压力容器焊后热处理工艺规程前言本标准代替《压力容器焊后热处理工艺规程》。

本标准与相比主要变化如下:——将常用钢原材料牌号变更为按GB713-2008标准的相应牌号自本标准实施之日起，原标准压力容器焊后热处理工艺规程》停止使用。

标准起草人：标准化审查：审核：批准：压力容器焊后热处理工艺规程1 范围本标准规定了压力容器焊后热处理工艺、设备、测量、检验等技术要求。

本标准适用于我公司制造的、有焊后热处理要求的压力容器及其零部件热处理。

2 热处理工艺2.1 整体热处理工艺2.1.1 装炉容器或零部件必须放置在有效加热区内。

装炉量、装炉方式及堆放形式均应确保加热、冷却均匀一致，且不致造成畸变及其它缺陷。

2.1.2 容器或零部件的装、出炉温度不大于400℃。

2.1.3 容器或零部件在炉内升温至400℃后，再继续升温，升温速度限制在55℃/h—220℃/h之间，一般升温速度按V升=5500/δS℃/h（δS为焊后热处理厚度，mm）控制；升温过程中要求加热均匀，被加热容器或零部件任意5米距离内温差不大于120℃。

2.1.4 炉温达到退火温度后进行保温，保温时间按（δS/25）小时计算；但不得少于0.5小时；保温期间被加热容器或零部件的全部受热段，最大温差不超过65℃。

2.1.5 保温阶段完成后炉冷至400℃以下出炉在空气中冷却；炉冷速度控制在55℃/h—280℃/h之间，一般炉冷速度按V降=7000/δS℃/h控制，炉冷过程温差要求与加热升温过程相同。

2.1.6 焊后热处理允许在炉内分段进行，分段热处理时，其重复热处理长度应不小于1500mm，炉外部分应采取保温措施，使温度梯度不致影响材料的组织和性能。

其它与整体热处理要求相同。

2.1.7 我公司常用钢材的压力容器焊后退火温度按表1执行，其它钢种按专用热处理工艺卡执行。

表12.1.8 焊后热处理通用工艺曲线图1注1：50℃/h≤V升=5000/δS ℃/h≤200℃/h50℃/h≤V降=6500/δS ℃/h≤260℃/h注2：同炉处理两种以上容器或零部件时，δS应选取最大厚度者。
