热处理工艺规程

热处理作业规程第一章引言1.1 作业目的本规程的目的是确保热处理作业过程的安全性和质量，保证作业人员的安全以及作业结果的合格性。

1.2 适用范围本规程适用于所有进行热处理作业的场所，包括钢铁、有色金属、玻璃等行业。

第二章作业内容2.1 作业准备2.1.1 作业计划在进行热处理作业之前，应编制详细的作业计划，包括作业时间、作业人员、作业设备等。

2.1.2 作业材料准备根据作业计划，检查作业所需材料的数量和质量，确保材料符合热处理要求。

2.2 作业设备2.2.1 设备检查在进行热处理作业之前，应对设备进行检查，确保设备完好，没有任何损坏或故障。

2.2.2 设备操作按照设备操作规程进行操作，确保设备运行正常。

2.3 作业操作2.3.1 温度控制根据热处理要求，控制作业过程中的温度，确保温度在规定范围内。

2.3.2 时间控制根据热处理要求，控制作业过程中的时间，确保作业时间达到要求。

2.3.3 作业记录记录作业过程中的温度、时间等关键参数，以备后续分析和评估。

第三章安全措施3.1 个体防护作业人员应佩戴适当的个体防护装备，包括帽子、手套、防护眼镜等。

3.2 设备安全所有热处理设备都应符合国家安全标准，设备运行过程中应保持设备的安全性能。

3.3 废气排放热处理过程会产生废气，应采取措施进行排放处理，确保环境安全。

第四章质量控制4.1 作业前检查在进行热处理作业之前，应对材料进行检查，确保材料质量符合要求。

4.2 温度控制根据热处理要求，严格控制作业过程中的温度，确保温度在规定范围内。

4.3 时间控制根据热处理要求，严格控制作业过程中的时间，确保作业时间达到要求。

4.4 作业记录记录作业过程中的关键参数，并进行分析和评估，确保作业结果的质量。

第五章作业验收5.1 验收标准根据热处理要求，制定详细的验收标准，包括温度、硬度等指标。

5.2 验收程序按照验收标准进行验收，记录验收结果，并根据结果对作业进行评价。

5.3 不合格处理如果作业结果不合格，应分析原因，并采取措施进行纠正和改进。

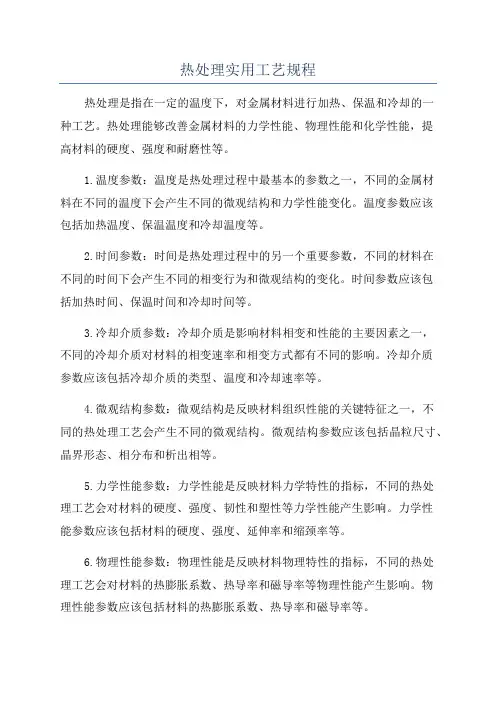

热处理实用工艺规程热处理是指在一定的温度下，对金属材料进行加热、保温和冷却的一种工艺。

热处理能够改善金属材料的力学性能、物理性能和化学性能，提高材料的硬度、强度和耐磨性等。

1.温度参数：温度是热处理过程中最基本的参数之一，不同的金属材料在不同的温度下会产生不同的微观结构和力学性能变化。

温度参数应该包括加热温度、保温温度和冷却温度等。

2.时间参数：时间是热处理过程中的另一个重要参数，不同的材料在不同的时间下会产生不同的相变行为和微观结构的变化。

时间参数应该包括加热时间、保温时间和冷却时间等。

3.冷却介质参数：冷却介质是影响材料相变和性能的主要因素之一，不同的冷却介质对材料的相变速率和相变方式都有不同的影响。

冷却介质参数应该包括冷却介质的类型、温度和冷却速率等。

4.微观结构参数：微观结构是反映材料组织性能的关键特征之一，不同的热处理工艺会产生不同的微观结构。

微观结构参数应该包括晶粒尺寸、晶界形态、相分布和析出相等。

5.力学性能参数：力学性能是反映材料力学特性的指标，不同的热处理工艺会对材料的硬度、强度、韧性和塑性等力学性能产生影响。

力学性能参数应该包括材料的硬度、强度、延伸率和缩颈率等。

6.物理性能参数：物理性能是反映材料物理特性的指标，不同的热处理工艺会对材料的热膨胀系数、热导率和磁导率等物理性能产生影响。

物理性能参数应该包括材料的热膨胀系数、热导率和磁导率等。

7.化学性能参数：化学性能是反映材料化学特性的指标，不同的热处理工艺会对材料的耐蚀性、氧化性和溶解性等化学性能产生影响。

化学性能参数应该包括材料的耐蚀性、氧化性和溶解性等。

上述是热处理实用工艺规程的一些全参数，不同的材料和具体要求会有所不同，需要根据实际情况进行具体的制定。

通过合理的热处理工艺规程，可以实现对材料性能的精确调控，提高材料的综合性能和应用价值。

热处理工艺规程资料热处理是指通过加热、保温和冷却等工艺控制材料的晶体结构和物理性能的改变过程。

热处理工艺规程是指对于不同种类材料进行热处理时所需的具体工艺参数和要求的规定。

下面就热处理工艺规程的内容进行详细介绍：1.热处理流程：热处理工艺规程首先需要明确热处理流程，包括加热、保温和冷却等各个环节的操作流程和时间控制。

2.加热温度：加热温度是热处理过程中非常重要的参数。

不同材料的加热温度会有所区别，需要根据材料的组织结构和性能要求进行合理的选择。

3.保温时间：保温时间是指材料在一定温度下保持稳定状态的时间。

保温时间的长短会对材料的组织结构和性能产生影响，需要根据具体材料的特性和要求进行合理的设置。

4.冷却速率：冷却速率也是热处理的重要参数之一、冷却速率的不同会影响材料的组织结构和性能，需要合理地控制冷却速率。

5.热处理设备：热处理工艺规程还需要明确所采用的热处理设备，包括热处理炉、加热元件、温度控制系统等。

这些设备的性能和稳定性对于热处理工艺的实施有着重要的影响。

6.热处理介质：一些特定的热处理工艺可能需要在特定的介质中进行，比如油、水、盐等。

这些介质的选择和使用方法都需要在热处理工艺规程中进行明确。

7.目标性能要求：热处理工艺规程还需要明确对于材料的目标性能要求。

这些要求可能包括硬度、韧性、耐磨性等，需要根据具体应用和材料的要求进行合理的设定。

8.检测方法和标准：热处理工艺规程还需要明确热处理后材料性能的检测方法和标准。

这些检测方法可以包括金相显微分析、化学成分分析、机械性能测试等，需要根据实际情况进行选择。

9.工艺控制要求：热处理工艺规程还需要明确对于工艺过程的控制要求，包括温度的控制精度、时间的控制精度、冷却速率的控制精度等。

这些要求对于保证热处理效果和稳定性有着重要的作用。

10.安全操作规程：热处理工艺规程还需要明确对于操作人员的安全操作规程，包括材料的装卸、炉门打开和关闭、温度调整等操作过程中的注意事项和操作规范。

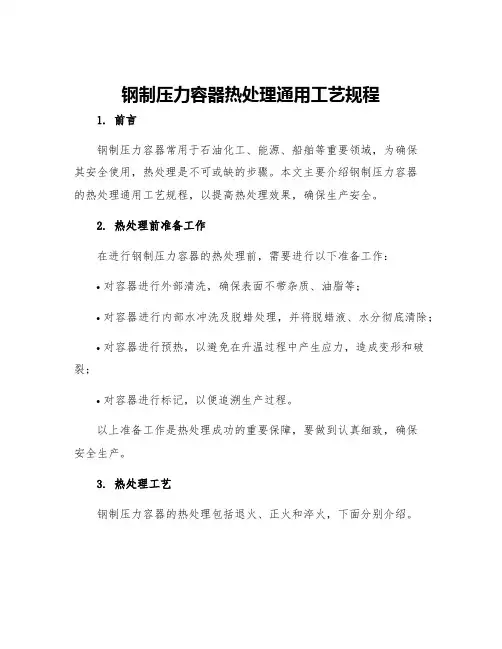

钢制压力容器热处理通用工艺规程1. 前言钢制压力容器常用于石油化工、能源、船舶等重要领域，为确保其安全使用，热处理是不可或缺的步骤。

本文主要介绍钢制压力容器的热处理通用工艺规程，以提高热处理效果，确保生产安全。

2. 热处理前准备工作在进行钢制压力容器的热处理前，需要进行以下准备工作：•对容器进行外部清洗，确保表面不带杂质、油脂等；•对容器进行内部水冲洗及脱蜡处理，并将脱蜡液、水分彻底清除；•对容器进行预热，以避免在升温过程中产生应力，造成变形和破裂；•对容器进行标记，以便追溯生产过程。

以上准备工作是热处理成功的重要保障，要做到认真细致，确保安全生产。

3. 热处理工艺钢制压力容器的热处理包括退火、正火和淬火，下面分别介绍。

3.1 退火退火是一种热处理方法，通过升温使材料达到一定温度，然后在空气中冷却，使其组织和性能得到改善。

在钢制压力容器热处理中，退火主要是为了回火处理，提高材料强度和韧性。

退火的具体工艺如下：•升温：在电炉中以每小时约50℃的速度升温，升至退火温度（通常为600℃至700℃）；•保温：在退火温度下保温一定时间，以保证材料达到一定的晶界稳定性；•冷却：将容器从电炉中取出，并在空气中自然冷却至室温。

3.2 正火正火是将钢制压力容器加热至一定温度，然后经过一定时间的保温，使结构组织发生变化，达到改进强度和韧性的一种热处理方法。

正火的具体工艺如下：•升温：在电炉中以每小时约50℃的速度升温，升至正火温度（通常为860℃至920℃）；•保温：在正火温度下保温一定时间，以保证材料达到一定的晶界稳定性；•冷却：在正火的保温时间内，将容器放置于电炉中，然后关毛细气门和灭火开关，打开强制冷却装置，等待温度下降到指定温度时进行电炉冷却。

3.3 淬火淬火是通过将钢制压力容器加热至临界温度，然后迅速冷却，使其具有优良的强度和硬度。

淬火的具体工艺如下：•升温：在电炉中以每小时约50℃的速度升温，升至淬火温度（与材料种类及厚度有关）；•保温：在淬火温度下保温一定时间，以保证材料达到一定的晶界稳定性；•淬火：将容器在淬火液中迅速冷却。

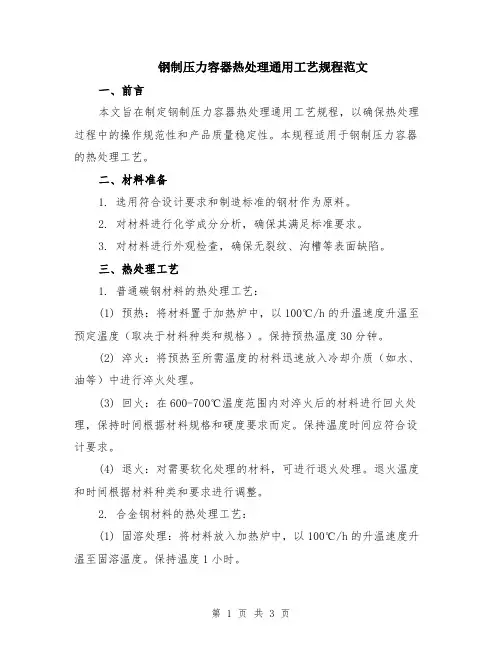

钢制压力容器热处理通用工艺规程范文一、前言本文旨在制定钢制压力容器热处理通用工艺规程，以确保热处理过程中的操作规范性和产品质量稳定性。

本规程适用于钢制压力容器的热处理工艺。

二、材料准备1. 选用符合设计要求和制造标准的钢材作为原料。

2. 对材料进行化学成分分析，确保其满足标准要求。

3. 对材料进行外观检查，确保无裂纹、沟槽等表面缺陷。

三、热处理工艺1. 普通碳钢材料的热处理工艺：(1) 预热：将材料置于加热炉中，以100℃/h的升温速度升温至预定温度（取决于材料种类和规格）。

保持预热温度30分钟。

(2) 淬火：将预热至所需温度的材料迅速放入冷却介质（如水、油等）中进行淬火处理。

(3) 回火：在600-700℃温度范围内对淬火后的材料进行回火处理，保持时间根据材料规格和硬度要求而定。

保持温度时间应符合设计要求。

(4) 退火：对需要软化处理的材料，可进行退火处理。

退火温度和时间根据材料种类和要求进行调整。

2. 合金钢材料的热处理工艺：(1) 固溶处理：将材料放入加热炉中，以100℃/h的升温速度升温至固溶温度。

保持温度1小时。

(2) 淬火：将固溶处理后的材料迅速放入冷却介质（如水、油等）中进行淬火处理。

(3) 回火：在450-600℃温度范围内对淬火后的材料进行回火处理，保持时间根据材料规格和硬度要求而定。

保持温度时间应符合设计要求。

四、操作注意事项1. 操作人员应经过相关培训，熟悉工艺要求和操作规程，严格按照规程进行操作。

2. 加热炉和冷却介质的温度应定期校准，确保温度准确性。

3. 热处理过程中，应定期检查冷却介质的质量，如有杂质应及时更换。

4. 淬火工艺中，应控制冷却介质的冷却速率，以避免材料出现裂纹等缺陷。

5. 温度控制器和计时器的准确性需要定期检查和校准。

五、质量控制1. 热处理后的材料应进行硬度测试和金相组织检查，确保满足标准要求。

2. 对热处理过程进行记录，包括材料种类、规格、加热炉温度、保温时间等重要参数。

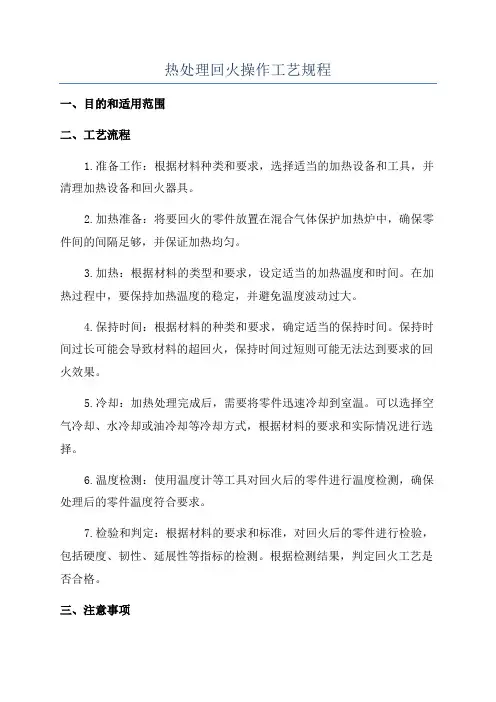

热处理回火操作工艺规程一、目的和适用范围二、工艺流程1.准备工作：根据材料种类和要求，选择适当的加热设备和工具，并清理加热设备和回火器具。

2.加热准备：将要回火的零件放置在混合气体保护加热炉中，确保零件间的间隔足够，并保证加热均匀。

3.加热：根据材料的类型和要求，设定适当的加热温度和时间。

在加热过程中，要保持加热温度的稳定，并避免温度波动过大。

4.保持时间：根据材料的种类和要求，确定适当的保持时间。

保持时间过长可能会导致材料的超回火，保持时间过短则可能无法达到要求的回火效果。

5.冷却：加热处理完成后，需要将零件迅速冷却到室温。

可以选择空气冷却、水冷却或油冷却等冷却方式，根据材料的要求和实际情况进行选择。

6.温度检测：使用温度计等工具对回火后的零件进行温度检测，确保处理后的零件温度符合要求。

7.检验和判定：根据材料的要求和标准，对回火后的零件进行检验，包括硬度、韧性、延展性等指标的检测。

根据检测结果，判定回火工艺是否合格。

三、注意事项1.加热温度和保持时间的选择应根据材料的类型和要求决定。

过高的加热温度和过长的保持时间可能会导致材料的超回火，影响性能。

2.加热过程中要保持加热温度的稳定，避免温度波动过大。

可以采用温度控制设备进行精确控制。

3.冷却过程中，要注意选择适当的冷却介质和冷却速度，以确保零件快速而均匀地冷却，避免产生过度回火。

4.在温度检测过程中要使用准确可靠的温度计等工具，确保温度检测结果的准确性。

5.进行检验和判定时，要根据材料的要求和标准进行，确保回火后的零件符合要求。

四、安全措施1.操作人员必须佩戴适当的个人防护装备，如安全帽、防护眼镜、耳塞等。

2.进行热处理回火操作时，必须确保加热设备和回火器具的安全，如检查和维护加热设备、确保设备接地等。

3.对于易燃易爆材料的回火操作，必须采取相应的防火防爆措施，如使用防火液体作为冷却介质。

4.在操作过程中，严禁用手直接接触加热设备和回火器具，以免烫伤。

热处理工艺规程热处理是通过物理或化学方法改变材料的结构和性能的过程。

热处理工艺规程指的是对于其中一种材料的热处理过程进行详细的规定和要求，包括热处理的工艺参数、热处理设备和工艺流程等。

下面将以钢材热处理工艺规程为例，详细介绍热处理工艺参数。

一、钢材种类和热处理目标：首先需要明确所要处理的钢材种类和热处理目标，例如是低碳钢、中碳钢还是高碳钢，以及希望钢材在热处理后达到的硬度、强度、韧性等目标。

二、加热温度和保温时间：加热温度是指钢材在热处理中需要达到的温度，通常用准确的温度值表示，如1000°C。

保温时间是指钢材在加热到设定温度后需要保持的时间，通常用分钟表示，如60分钟。

加热温度和保温时间是热处理中最为重要的参数之一，对于钢材的组织和性能具有重要的影响。

三、冷却方式：钢材的冷却方式通常分为快速冷却和慢速冷却两种。

快速冷却可以通过水冷、油冷等方式实现，可以获得较高的硬度和强度，但韧性较低。

慢速冷却主要是通过在空气中自然冷却或在炉内逐渐冷却实现，适用于对韧性要求较高的钢材。

四、回火工艺：回火是钢材热处理中的一个重要环节，可以改变钢材的硬度和韧性。

回火温度指的是加热到的温度，保温时间指的是在回火温度下保持的时间，通常用分钟表示。

回火过程中，温度和时间的选择直接决定了钢材的性能。

五、淬火介质：淬火介质通常使用水、油、盐等，不同的淬火介质可以获得不同的硬度和组织结构。

需要根据钢材的种类和性能要求选择合适的淬火介质。

六、热处理设备：热处理设备是热处理工艺规程中的另一个重要部分。

热处理设备的选择将直接影响到热处理的效果。

例如加热设备可以有电阻炉、燃气炉等，冷却设备可以有水槽、油槽等。

七、热处理工艺流程：根据以上的工艺参数，编写详细的热处理工艺流程。

包括钢材的预处理、加热、保温、冷却、淬火、回火等各个环节的操作步骤和工艺参数。

总之，热处理工艺规程中的工艺参数是指对于材料进行热处理时需要进行规定和要求的一些重要参数，这些参数将直接影响到材料的组织和性能。

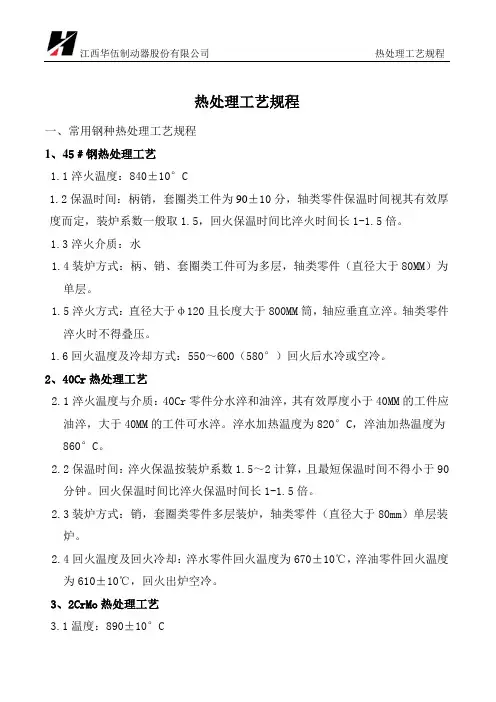

江西华伍制动器股份有限公司热处理工艺规程热处理工艺规程一、常用钢种热处理工艺规程1、45﹟钢热处理工艺1.1淬火温度：840±10°C1.2保温时间：柄销，套圈类工件为90±10分，轴类零件保温时间视其有效厚度而定，装炉系数一般取1.5，回火保温时间比淬火时间长1-1.5倍。

1.3淬火介质：水1.4装炉方式：柄、销、套圈类工件可为多层，轴类零件（直径大于80MM）为单层。

1.5淬火方式：直径大于φ120且长度大于800MM筒，轴应垂直立淬。

轴类零件淬火时不得叠压。

1.6回火温度及冷却方式：550～600（580°）回火后水冷或空冷。

2、40Cr热处理工艺2.1淬火温度与介质：40Cr零件分水淬和油淬，其有效厚度小于40MM的工件应油淬，大于40MM的工件可水淬。

淬水加热温度为820°C，淬油加热温度为860°C。

2.2保温时间：淬火保温按装炉系数1.5～2计算，且最短保温时间不得小于90分钟。

回火保温时间比淬火保温时间长1-1.5倍。

2.3装炉方式：销，套圈类零件多层装炉，轴类零件（直径大于80mm）单层装炉。

2.4回火温度及回火冷却：淬水零件回火温度为670±10℃，淬油零件回火温度为610±10℃，回火出炉空冷。

3、2CrMo热处理工艺3.1温度：890±10°C3.2时间：一般情况保温时间为90±10分钟，轴类复杂零件保温时间视其有效厚度而定，装炉系数取1.5，回火保温时间比淬火保温时间长1-1.5倍。

3.3介质：油3.4装炉方式：同前3.5回火温度及冷却方式：回火温度一般为610～630°C,回火后出炉空冷。

4、SiMn热处理工艺4.1淬火温度：920°C4.2保温时间：柄、套圈工件淬火保温时间为90±10分钟，轴类零件保温时间视其有效厚度而定，装炉系数一般取1.5。

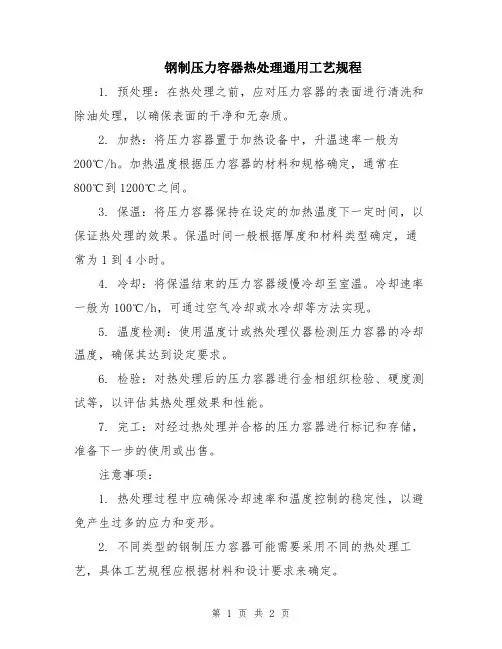

钢制压力容器热处理通用工艺规程
1. 预处理：在热处理之前，应对压力容器的表面进行清洗和除油处理，以确保表面的干净和无杂质。

2. 加热：将压力容器置于加热设备中，升温速率一般为200℃/h。

加热温度根据压力容器的材料和规格确定，通常在800℃到1200℃之间。

3. 保温：将压力容器保持在设定的加热温度下一定时间，以保证热处理的效果。

保温时间一般根据厚度和材料类型确定，通常为1到4小时。

4. 冷却：将保温结束的压力容器缓慢冷却至室温。

冷却速率一般为100℃/h，可通过空气冷却或水冷却等方法实现。

5. 温度检测：使用温度计或热处理仪器检测压力容器的冷却温度，确保其达到设定要求。

6. 检验：对热处理后的压力容器进行金相组织检验、硬度测试等，以评估其热处理效果和性能。

7. 完工：对经过热处理并合格的压力容器进行标记和存储，准备下一步的使用或出售。

注意事项：
1. 热处理过程中应确保冷却速率和温度控制的稳定性，以避免产生过多的应力和变形。

2. 不同类型的钢制压力容器可能需要采用不同的热处理工艺，具体工艺规程应根据材料和设计要求来确定。

3. 热处理前应对压力容器进行适当的预处理，以清除表面的污染物和杂质，避免对热处理结果产生影响。

4. 热处理结束后，应对热处理后的压力容器进行必要的检验和测试，确保其达到设计和安全要求。

5. 注意热处理设备和操作人员的安全，避免发生火灾、爆炸等事故。

编号：PKJS0628-2103 文件名称：热处理工艺规程编号：PKJS0628-2103一、热处理工艺规范1.1正火（1）定义：正火是把钢加热到Ac3（亚共析钢）或Acm（过共析钢）以上适当温度，保温后在空气中冷却的热处理方法。

（2）范围：A、作为低碳钢和某些低合金结构铸钢及锻件消除应力、细化组织、改善切削加工性能和淬火前的预备热处理。

B、消除网状碳化物，为球化退火作准备。

C、用于某些碳素钢、低合金钢工件在淬火返修时，消除内应力和细化组织，以防重新淬火时产生开裂和变形。

D、作为普通结构件的最终热处理。

一些受力不大，只需一定的综合力学性能的的结构件，采用正火就能满足其使用性能要求。

（3）工艺：A、加热温度。

亚共析钢的加热温度为Ac3+30～50℃，过共析钢的加热温度为Acm+30～50℃。

B、保温时间。

保温时间与工件有效厚度有关，以工件截面温度均匀为原则（保温时间的计算可参考淬火）。

C、冷却。

正火工件的冷却一般为空冷，大型工件根据截面尺寸的大小，可采用风冷或喷雾冷却，以获得预期的组织和性能。

1.2淬火（1）定义：淬火是把钢加热到Ac3或Ac1以上温度，保温一定时间，然后以适当方式冷却，以获得马氏体或（和）贝氏体组织的热处理工艺。

工件经淬火和回火处理后，其组织与淬火前相比发生了很大的变化，力学性能有很大的提高，可以充分地发挥材料的潜力，使工件具有良好的使用性能。

（2）目的：A、提高工件的力学性能，如硬度、强度、耐磨性、弹性极限等。

B、改善某些特殊钢种的物理性能或化学性能，如耐蚀性、磁性、导电性等。

（3）工艺：淬火温度主要取决于钢的化学成分，再结合具体工艺因素综合考虑决定，如工件的尺寸、形状、钢的奥氏体晶粒长大倾向、加热方式及冷却介质等。

1)淬火温度A、亚共析钢淬火温度为Ac3+ 30～50℃。

亚共析钢加热到这一温度范围时，钢中的铁素体完全溶于奥氏体中，成为细晶粒奥氏体，淬火后便得到晶粒细小的马氏体。
