灼热丝试验：
1.灼热丝试验概述
热塑性塑料的燃烧行为不仅仅是一种材料的特性，它还依赖于材料的形状和壁厚。
组件在非正常的条件下或者过载的条件下，它的温度会升高，然后在附近区域被点燃。
灼热丝测试模仿了这种由热或点燃所产生的作用（例如过载电阻器的生热），来评价火灾的危害。
灼热丝测试的温度为550, 650, 750， 850， 960 °C，具体的温度由相关规范来决定：如果满足了下列条件之一就认为材料样品能够经受灼热丝测试：材料无火焰和材料无火星。
样品的火焰或者火星在移开灼热丝30秒后熄灭，而且铺在下面的棉花或者纸张没有被点燃或者烧焦.
※灼热丝试验是 IEC6 0695-2-10 :2000 ～ IEC6 0695-2-13 :2000 《灼热丝 / 热线，基本试验方法，灼热丝试验装置和通用试验程序》和 UL 746A 、 IEC829 DIN695 、 VDE0471 等标准规定使用无火焰起燃源程序仿真实验项目。
灼热丝试验仪将规定材质(4 Ni80/Cr20) 和形状的电热丝用大电流加热至试验温度 (550℃～
960 ℃ )1min 后，以规定压力 (1.0N) 垂直灼烫试品 30s ，视试品和铺垫物是否起燃或持燃时间来测定电工电子设备成品的着火危险性；测定固体绝缘材料及其它固体可燃材料的起燃性、起燃温度 (GWIT) 、可燃性和可燃性指数 (GWFI) 。
灼热丝试验仪适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
灼热丝试验及标准
灼热丝试验是一种常用的材料燃烧性能测试方法，用于评估材料的反
燃性能，以确定其在火灾中的表现和安全性。
该试验可通过测量材料在指
定条件下导致灼烧的时间来评估材料的燃烧等级。
以下是有关灼热丝试验
及标准的详细信息。
试验过程如下：首先，将待测试的样品悬垂在一个特定角度上，然后
将预先加热的细丝接触到样品的表面。
细丝的温度通常设置在500-875摄
氏度之间。
然后观察样品燃烧的时间和方式，以及是否产生滴落物。
最后，根据标准将样品的燃烧等级分类。
根据ISO9772:2024，材料的燃烧等级分为以下几个等级：
V-0级：样品燃烧时间不超过10秒，且无滴落物。
V-1级：样品燃烧时间不超过30秒，且无滴落物。
V-2级：样品燃烧时间不超过30秒，且无持续燃烧时间超过60秒的
滴落物。
HB级：样品在接触火源后燃烧，且燃烧持续时间不超过30秒。
未达到以上标准的样品将被视为不达标。
灼热丝试验的结果有助于评估材料在火灾中的性能。
对于建筑材料等
关键应用领域而言，选择具有较高阻燃性能的材料至关重要。
通过灼热丝
试验，可以明确材料的防火性能等级，以便在设计和生产过程中，选择合
适的材料以满足相关的安全标准和要求。
总之，灼热丝试验是一种测量材料防火性能的重要方法。
该试验基于
国际和国家标准，通过观察样品的燃烧时间和方式，以及滴落物的产生情
况，对材料进行分类。
通过这一测试，可以评估材料在火灾中的表现和安全性，以选择符合相关标准和要求的材料。
编辑本段基础定义灼热丝试验室为了测试电子电器产品在工作的时候的稳定性。
而灼热丝本身其实是一个固定规格的电阻丝环，试验时要用电加热到规定的温度，使灼热丝的顶端接触样品达到标准要求时间，再观察和测量其状态，测试范围取决于特定的试验程序。
编辑本段常见试验标准灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法(IEC 60695-2-11:2000/ GB/T 5169.11-2006)材料的灼热丝可燃性试验方法(IEC 60695-2-12:2000/ GB/T5169.12-2006)材料的灼热丝起燃性试验方法(IEC 60695-2-13:2000/ GB/T5169.13-2006)编辑本段术语和定义灼热丝可燃性指数GWFIGWFI——glow-wire flammability index一个规定厚度的试验样品在连续三次试验中的最高试验温度，应满足以下条件之一：a) 在移开灼热丝后的30秒内试验样品的火焰或灼热熄灭，并且放置在试验样品下面的包装绢纸没有起燃；b) 试验样品没有起燃。
灼热丝起燃性温度GWITGWIT——glow-wire ignition temperature比“连续三次试验均不会引起规定厚度的试验样品起燃的灼热丝顶部最高温度高25K（900℃~960℃之间高30K）”的温度。
样品要求SGS材料实验室对测试样品的要求如下：试样样品应该有足够大的固定尺寸的平面部分，进行试验时受试平面保持在垂直位置。
试验样品可采用几种方式制成：压塑，注塑或浇注，或从板材等有足够大平面的成品部件上切割而成。
平面部分的尺寸应为：长：≥60mm，宽(夹具内侧)：≥60mm根据本试验的要求评定可燃性通常需要一组数量为10个的试验样品。
严酷等级1. 灼热丝可燃性指数(GWFI) 应从下列试验温度进行选择试验温度/℃:550/600/650/700/750/800/850/900/9602. 灼热丝起燃性温度(GWIT) 应从下列试验温度进行选择试验温度/℃:500/550/600/650/700/750/800/850/900/960试验结果的评定1. 灼热丝可燃性指数(GWFI)结果的评定如果试验样品没有起燃或满足下面两个条件，则认为经受住了本试验a) 如果试验样品的火焰或灼热线在移开灼热丝之后的30s内熄b) 包装绢纸没有起燃如果不满足上述两个或两个条件之一，则选一个较低的试验温度，用一个新试验样品重复试验。

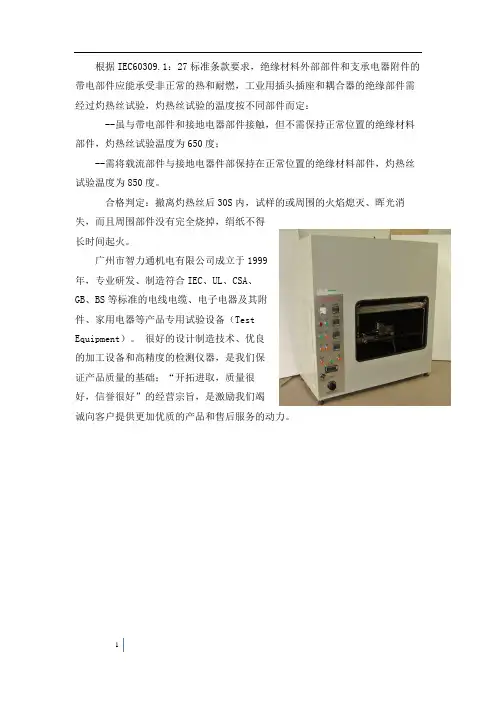

根据IEC60309.1：27标准条款要求，绝缘材料外部部件和支承电器附件的带电部件应能承受非正常的热和耐燃，工业用插头插座和耦合器的绝缘部件需经过灼热丝试验，灼热丝试验的温度按不同部件而定：
--虽与带电部件和接地电器部件接触，但不需保持正常位置的绝缘材料部件，灼热丝试验温度为650度；
--需将载流部件与接地电器件部保持在正常位置的绝缘材料部件，灼热丝试验温度为850度。
合格判定：撤离灼热丝后30S内，试样的或周围的火焰熄灭、晖光消失，而且周围部件没有完全烧掉，绢纸不得
长时间起火。
广州市智力通机电有限公司成立于1999
年，专业研发、制造符合IEC、UL、CSA、
GB、BS等标准的电线电缆、电子电器及其附
件、家用电器等产品专用试验设备（Test
Equipment）。
很好的设计制造技术、优良
的加工设备和高精度的检测仪器，是我们保
证产品质量的基础；“开拓进取，质量很
好，信誉很好”的经营宗旨，是激励我们竭
诚向客户提供更加优质的产品和售后服务的动力。
1。
电工电子产品着火危险试验第13部分：灼热丝/热丝基本试验方法材料的灼热丝起燃温度（GWIT）试验方法1 范围本文件详细规定了在固体电气绝缘材料或其他固体材料试样上进行起燃性试验的灼热丝试验方法，目的是测定灼热丝起燃温度（GWIT）。
GWIT是比最大测试值高出25℃1)（或30℃）的温度，是在标准化程序中确定的温度，在此过程中，测试材料不会起燃，或持续燃烧不超过5s，试样不会完全烧尽。
本试验方法是在一系列标准试样上进行的材料试验。
其获得的数据联同由IEC 60695-2-12材料灼热丝可燃性指数（GWFI）试验方法获得的数据一起，按照IEC 60695-1-30[4]预选程序，评定材料是否满足IEC 60695-2-11的要求。
注：作为进行着火危险评定的结果，一系列适当的可燃性和起燃性预选试验可减少成品试验的数量。
本文件旨在供产品委员会根据IEC指南104和ISO/IEC指南51中规定的原则编写标准时使用。
产品委员会的任务之一就是在编写本领域的标准时，凡适用之处都要使用本系列标准。
除非有关标准特别提及或列出，否则本文件的要求、试验方法或试验条件将不适用。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC 60695-2-10 着火危险试验第2-10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（Fire hazard testing—Part 2-10: Glowing/hot-wire based test methods—Glow-wire apparatus and common test procedure）注：G B/T 5169.10—2017 电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（IEC 60695-2-10:2013，IDT）IEC 60695-2-12 着火危险试验第2-12部分：灼热丝/热丝基本试验方法材料的灼热丝可燃性指数（GWFI）试验方法（Fire hazard testing—Part 2-12：Glowing/hot-wire based test methods—Glow-wire flammability index (GWFI) test method for materials）注：G B/T 5169.12—20XX 电工电子产品着火危险试验第12部分：灼热丝/热丝基本试验方法材料的灼热丝可燃性指数（GWFI）试验方法（IEC 60695-2-12:2021，IDT）IEC 60695-4:2021 着火危险试验第4部分：电工产品着火危险术语（Fire hazard testing—Part 4: Terminology concerning fire tests for electrotechnical products）注：G B/T 5169.1—2015 电工电子产品着火危险试验第1部分:着火试验术语（IEC 60695-4:2012,IDT）GB/T 2918-2018塑料试样状态调节和试验的标准环境（ISO 291:2008，MOD）1) IEC原文单位是K，此处统一为℃。
灼热丝试验的不确定度评定灼热丝试验是测试材料或者元器件在某一温度下的耐热性能的试验。
它是最常规的一个试验，能否正确地操作该试验，不仅反映操作人员的工作能力，同时也是对实验室常规试验能力的考查。
GB/T 5169.10（IEC 60695-2-10)为灼热丝试验方法的总则，GB/T 5169.11（IEC 60695-2-11）对成品的灼热丝试验作出了规定、GB/T 5169.12(IEC 60695-2-12)对材料的灼热丝可燃性试验作出了规定、GB/T 5169.13（IEC 60695-2-13）对材料的灼热丝起燃性试验作出了规定。
由于灼热丝试验中需要对燃烧火焰的高度和时间进行记录，根据 JJF 1059—1999《测量不确定评定与表示》的规定，应对该试验进行不确定度评定。
测量不确定度就是对测量结果质量的定量表征，测量结果的可用性在很大程度上取决于其不确定度的大小。
不确定度的应用随着科技的发展，不仅渗透到科学技术的各个领域，而且还影响社会生活的各个方面。
JJF 1059—1999《测量不确定评定与表示》是评定与表示不确定度的一种通用规则，适用于各种准确度等级的测量领域。
中国实验室国家认可委员会CNAL/AC 01：2005《检测和校准实验室能力认可准则》中5.4检测和校准方法及方法的确认中，明确规定了检测实验室应具有并应用评定测量不确定度的程序。
一、试验描述试样在温度15℃～35℃，相对湿度45％～75％的稳定环境放置下24小时。
灼热丝的温度为650℃、750℃和850℃三个温度等级。
操作时灼热丝要施加在试样的中心位置，试样要保持垂直放置，试样垂直相交于灼热丝装置，如果灼热丝穿透接触试样，灼热丝不允许接触试样的支撑体，灼热丝深入材料的深度为7mm。
同时，试验箱体内在灼热丝装置和箱体背板之间距离100mm处放置一个热电偶，用以监测整个测试期间的温度，记录测试的起止时间，记录对试样的预处理的温度和相对湿度。

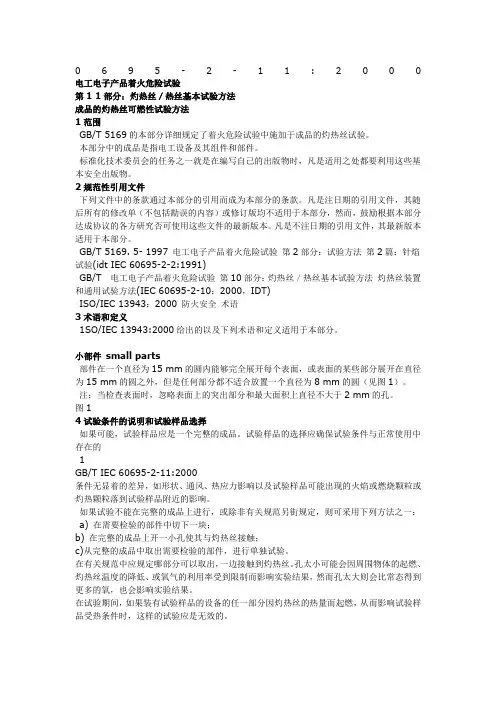

0695-2-11:2000电工电子产品着火危险试验第1 1部分：灼热丝／热丝基本试验方法成品的灼热丝可燃性试验方法1范围GB/T 5169的本部分详细规定了着火危险试验中施加于成品的灼热丝试验。
本部分中的成品是指电工设备及其组件和部件。
标准化技术委员会的任务之一就是在编写自己的出版物时，凡是适用之处都要利用这些基本安全出版物。
2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 5169. 5- 1997 电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验(idt IEC 60695-2-2:1991)GB/T 电工电子产品着火危险试验第10部分：灼热丝／热丝基本试验方法灼热丝装置和通用试验方法(IEC 60695-2-10：2000，IDT)ISO/IEC 13943：2000 防火安全术语3术语和定义1SO/IEC 13943:2000给出的以及下列术语和定义适用于本部分。
小部件small parts部件在一个直径为15 mm的圆内能够完全展开每个表面，或表面的某些部分展开在直径为15 mm的圆之外，但是任何部分都不适合放置一个直径为8 mm的圆（见图1）。
注：当检查表面时，忽略表面上的突出部分和最大面积上直径不大于2 mm的孔。
图14试验条件的说明和试验样品选择如果可能，试验样品应是一个完整的成品。
试验样品的选择应确保试验条件与正常使用中存在的1GB/T IEC 60695-2-11:2000条件无显着的差异，如形状、通风、热应力影响以及试验样品可能出现的火焰或燃烧颗粒或灼热颗粒落到试验样品附近的影响。
如果试验不能在完整的成品上进行，或除非有关规范另街规定，则可采用下列方法之一：a) 在需要检验的部件中切下一块；b) 在完整的成品上开一小孔使其与灼热丝接触；c)从完整的成品中取出需要检验的部件，进行单独试验。
IEC60695-2-10标准作为对电工产品所使用的有机材料进行阻燃性能测试的常用测试方法标准，产品在使用过程中，因过载、短路、电接触不良或其它故障条件，可能达到过高的温度而引起着火的危险性。
灼热丝试验即是模拟过载的电阻热源在短时间内对样品施加热应力，通过观察和测量，以此来评定样品的着火危险性。

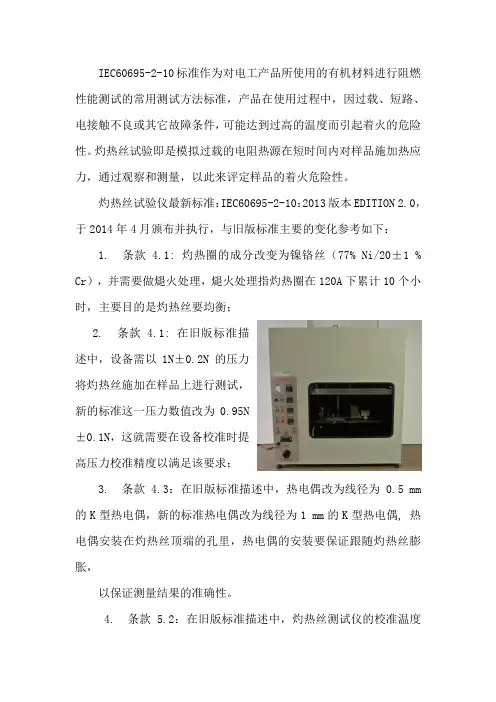

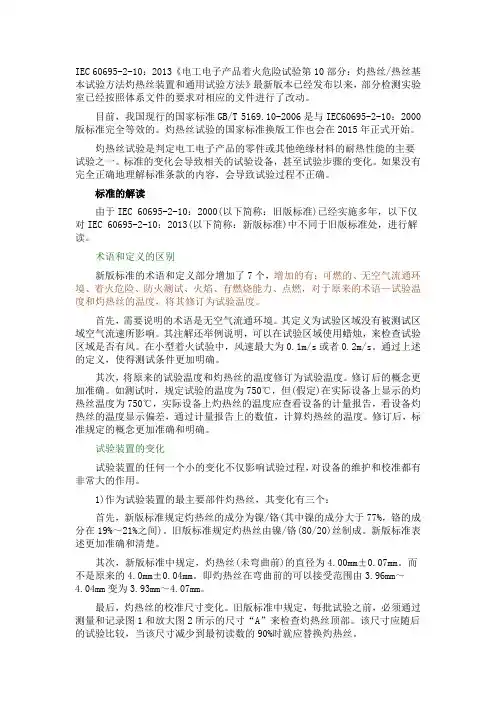

灼热丝试验仪最新标准：IEC60695-2-10：2013版本EDITION 2.0，于2014年4月颁布并执行，与旧版标准主要的变化参考如下：
1. 条款 4.1: 灼热圈的成分改变为镍铬丝（77% Ni/20±1 % Cr），并需要做煺火处理，煺火处理指灼热圈在120A下累计10个小时，主要目的是灼热丝要均衡；
2. 条款 4.1: 在旧版标准描
述中，设备需以1N±0.2N的压力
将灼热丝施加在样品上进行测试，
新的标准这一压力数值改为0.95N
±0.1N，这就需要在设备校准时提
高压力校准精度以满足该要求；
3. 条款
4.3：在旧版标准描述中，热电偶改为线径为0.5 mm 的K型热电偶，新的标准热电偶改为线径为1 mm的K型热电偶, 热电偶安装在灼热丝顶端的孔里，热电偶的安装要保证跟随灼热丝膨胀，
以保证测量结果的准确性。
4. 条款
5.2：在旧版标准描述中，灼热丝测试仪的校准温度
960℃±15℃, 新标准改为灼热丝测试仪的校准温度960℃±10℃。
广州市智力通生产的灼热丝试验仪完全可满足最新标准要求。

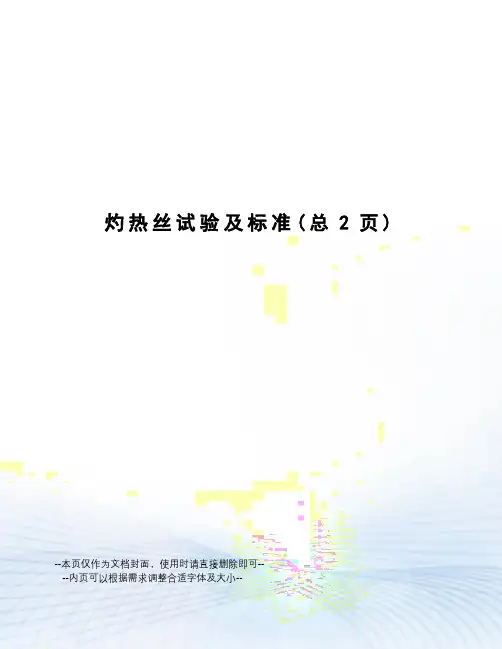

灼热丝试验及标准(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--灼热丝试验室为了测试电子电器产品在工作的时候的稳定性。
