商用电磁炉介绍

厨房商用电磁灶设备工艺原理电磁灶的定义电磁灶是一种利用电磁感应原理加热的餐饮设备，其主要优点是节能环保、热效率高、调节范围广、安全方便。

电磁灶的主要部分包括控制面板、感应线圈、变压器、电容等。

电磁灶的工艺原理电磁灶利用的是电磁感应原理，即通过感应线圈发出高频电磁波，产生交变磁场，通过铁制或磁性材料的感应和导体电流的阻抗加热锅底和食物，从而实现加热的目的。

具体的工艺原理如下：1.感应线圈发出高频电磁波。

2.电磁波通过铁制或磁性材料下传到锅底。

3.由于锅底和食物的电阻率较大，会在锅底产生感应电流，进而产生热量。

4.通过控制面板设定温度、时长等参数，实现对加热的控制。

5.常见的电磁灶具有超温保护、短路保护等安全措施，可以确保使用的安全。

6.电容和变压器则用于抑制电磁波和控制加热功率等相关功能。

电磁灶的特点相比于其他加热设备，电磁灶有以下几个主要特点：1.节能环保：电磁灶利用的是电磁感应原理，仅在锅底和食物的电阻产生的加热现象，省去了中间媒介的加热过程，从而减少能量的损失。

2.调节范围广：电磁灶的加热功率可通过电磁感应原理的物理特性进行调节，从而实现不同程度的加热，基本能满足常见菜品的烹饪需求。

3.安全方便：电磁灶利用的是在锅底和食物产生的热能，而非明火或者高温加热，从而减少了烫伤、燃气泄漏、火灾等安全问题的风险。

4.具有预约、计时等功能：现代电磁灶在控制面板上提供了预约、计时等便捷功能，可以根据使用者需求进行加热控制。

应用范围电磁灶广泛应用于商用厨房、学校食堂、酒店餐厅等场所，以及普通家庭。

特别是在厨房环境相对封闭的场所，如橱柜、集成灶等，电磁灶的优势更加明显。

随着技术的不断发展，电磁灶不断提高产品质量，优化使用体验，在未来的发展中依然有着广阔的市场前景。

总的来说，在商用厨房、酒店、学校等需要高效、安全、节能的的场所，电磁灶已成为不可或缺的厨房设备之一。

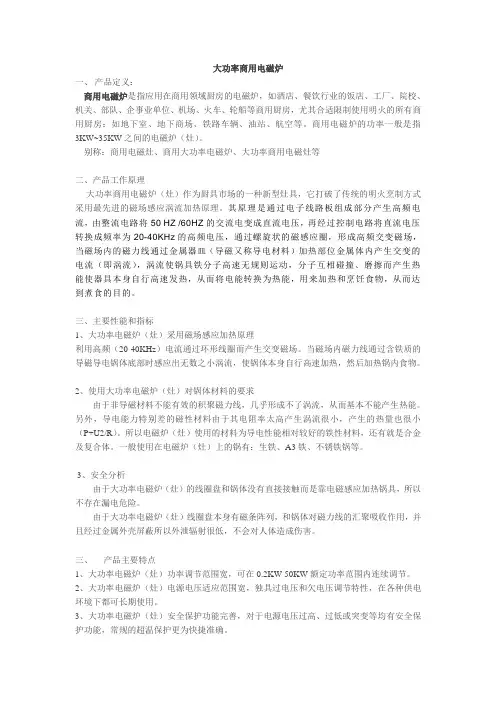

大功率商用电磁炉一、产品定义：商用电磁炉是指应用在商用领域厨房的电磁炉，如酒店、餐饮行业的饭店、工厂、院校、机关、部队、企事业单位、机场、火车、轮船等商用厨房，尤其合适限制使用明火的所有商用厨房：如地下室、地下商场、铁路车辆、油站、航空等。

商用电磁炉的功率一般是指3KW~35KW之间的电磁炉（灶）。

别称：商用电磁灶、商用大功率电磁炉、大功率商用电磁灶等二、产品工作原理大功率商用电磁炉（灶）作为厨具市场的一种新型灶具，它打破了传统的明火烹制方式采用最先进的磁场感应涡流加热原理。

其原理是通过电子线路板组成部分产生高频电流，由整流电路将50 HZ /60HZ的交流电变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，通过螺旋状的磁感应圈，形成高频交变磁场，当磁场内的磁力线通过金属器皿（导磁又称导电材料）加热部位金属体内产生交变的电流（即涡流），涡流使锅具铁分子高速无规则运动，分子互相碰撞、磨擦而产生热能使器具本身自行高速发热，从而将电能转换为热能，用来加热和烹饪食物，从而达到煮食的目的。

三、主要性能和指标1、大功率电磁炉（灶）采用磁场感应加热原理利用高频（20-40KHz）电流通过环形线圈而产生交变磁场。

当磁场内磁力线通过含铁质的导磁导电锅体底部时感应出无数之小涡流，使锅体本身自行高速加热，然后加热锅内食物。

2、使用大功率电磁炉（灶）对锅体材料的要求由于非导磁材料不能有效的积聚磁力线，几乎形成不了涡流，从而基本不能产生热能。

另外，导电能力特别差的磁性材料由于其电阻率太高产生涡流很小，产生的热量也很小（P+U2/R）。

所以电磁炉（灶）使用的材料为导电性能相对较好的铁性材料，还有就是合金及复合体。

一般使用在电磁炉（灶）上的锅有：生铁、A3铁、不锈铁锅等。

3、安全分析由于大功率电磁炉（灶）的线圈盘和锅体没有直接接触而是靠电磁感应加热锅具，所以不存在漏电危险。

由于大功率电磁炉（灶）线圈盘本身有磁条阵列，和锅体对磁力线的汇聚吸收作用，并且经过金属外壳屏蔽所以外泄辐射很低，不会对人体造成伤害。

商用电磁炉性能介绍商用电磁炉在性能方面比一般的要强，正是因为这样的原因才使很多人都愿意使用商用电磁炉，今天就来给大空介绍一下有关于这方面的一些知识，让大家更好的了解商用电磁炉，只有在我们了解这个产品的情况之下才能更好的使用这个产品。

高压电容：耐高压、高频、高精度、低损耗。

载流元件是截用一段1Ω的3000W电炉丝，以降低额定电流，从而降低炉丝的发烧温度。

在a、b端并入光耦TLP621电路，最大工作电流决定于稳压管的选取稳压值。

固定1Q电阻丝用的接线柱，选用外方内圆的项孔件，用螺丝紧固在穿孔线路板上。

都有严格的品质管控措施，使产品出产规范化、尺度化、数据化，出厂前老化检修技术，分别经由欠压330V，正常电压380V，过压410V，共计12小时的老化干烧检修，推出的产品确保了零部件之间的高效能、高不乱运行。

采用入口导热硅脂传递锅底的热量（否则烧饭煮焦，定温精度不准）。

1Ω载流丝串在扼流圈与振荡线圈之间，a、b间有几安的电流流过，则a、b间就有几伏的电压。

线圈盘：采用高频耐高温铜线。

该段电炉丝若能铸成带散热片的成品件，效果更为理想。

1Ω电炉丝的螺距拉大，以增大散热效果。

制作过程严格：每一个出产过程包括对频率、波形、谐率、抗干扰等。

可连续加热10万个小时。

散热片：自行设计，完全符合电路的散热要求。

本电路的设计，当大电流涌入功率管时，电流量检测电路工作，立刻封闭功率管，使功率管得到保护，保护电路如图1所示。

若设定功率管IGBT的最大额定工作电流为8.2A，则Uab＝8.2V。

固定线圈的环氧脂胶水耐高温达300 ℃，线圈不脱盘。

锅底温度传感器：固定支架采用酚醛塑料（俗称电木）。

改变整流电压法，三相整流模块改用可控整流模块,用0-10V的控制电压改变可控整流模块整流后的直流输出电压来改变电磁灶的输出功率.在额定输入电压下,整流模块全导通,获得额定最大功率,在非额定最大功率下因为整流输出的直流电压下降,功率呈现出与电压的平方关系下降.该调功方式的长处是电路简朴,可连续调功,在整个调功范围内均可实现频率跟踪.该电路缺点是调功时可控整流模块没有全导通,有斩波缺口,对电磁兼容性指标影响较大.要使电磁兼容性指标过关,对电源滤波器和整流滤波电路要求较高,该部门的元件数相对较多,整机体积和本钱增加.变压器低级抽头切换、调频、调压法。

商用电磁炉技术标准
商用电磁炉作为一种新型的厨房用具，其技术标准的制定对于保障产品质量、提高产品性能、促进产业发展具有重要意义。

商用电磁炉技术标准的制定需要考虑产品的安全性、稳定性、能效性等多个方面，以确保产品在市场上的稳定性和竞争力。

下面将对商用电磁炉技术标准进行详细的介绍。

首先，商用电磁炉技术标准需要关注产品的安全性。

商用电磁炉在使用过程中需要接触高温，因此产品的安全性是至关重要的。

技术标准应包括产品的防火防爆设计、电磁辐射安全等方面的要求，以确保产品在使用过程中不会对用户造成安全隐患。

其次，商用电磁炉技术标准需要考虑产品的稳定性。

商用电磁炉在工作时需要保持稳定的加热温度和功率输出，以确保食物能够均匀受热。

技术标准应包括产品的加热控制精度、电磁场稳定性等方面的要求，以确保产品在长时间使用过程中能够保持稳定的性能。

最后，商用电磁炉技术标准需要考虑产品的能效性。

商用电磁炉作为一种节能环保的厨房用具，其能效性是非常重要的。

技术标准应包括产品的能效等级要求、能效测试方法等，以鼓励企业生产高能效的产品，促进能源的节约和环境保护。

综上所述，商用电磁炉技术标准的制定需要全面考虑产品的安全性、稳定性和能效性，以确保产品在市场上的质量和竞争力。

希望通过制定统一的技术标准，能够推动商用电磁炉产业的健康发展，为消费者提供更加安全、稳定、节能的产品。
