1. 目的

1.1本文件规范了电磁炉线路板设计方面的一些具体要求，且要遵循的一些原则，以提高本公司电磁炉线路板的开发进度并保证产品的可靠性。

1.2提高PCB设计的质量和设计效率，提高PCB的可生产性、可测试、可维护性。

2. 适用范围

本文件适用于九阳电磁炉新品开发的PCB 板设计阶段及其他相关设计环节。

3. 职责

电磁炉事业部基础研究部负责本文件的编写和修订，并对文件中的内容具有最终解释权。所有与电磁炉事业部相关的部门和人员负责监督和执行。

4. 工作程序

4.1. 设计规范内容如附件所示，其中分为：

4.1.1. PCB设计基本规范：为必须遵守的事项，以提高设计成功率，降低设计成本；也为了SMT、DIP裁板时的顺利生产必须遵守的规范。

4.1.2. PCB设计建议规范：为提高产品量产时的合格率建议遵守的规范。

4.1.3. 九阳电磁炉PCB板设计举例。

4.2. PCB设计基本规范

4.2.1. PCB板的板材与板厚

1) 足够的机械强度(附扭曲、振动和撞击)；

2) 能够承受组装工艺的热处理和冲击；

3) 足够的平整度以适合自动化的组装工艺；

4) 能承受多次的返修(焊接)工作；

5) 适合PCB的制造工艺；

6) 良好的电气性能(如阻抗、介电常数等)，介电常数4.2-4.7。

4.2.2. PCB材料的选择

1) 应符合所有产品的性能参数(如耐湿温性、布线密度、信号频率或速度等)和材料性能参数。

2) 目前电磁炉所用的线路板，主控板为阻燃的22F材质压板，显示板除了可以使用22F压板外，还可以使用普通材质94HB压板（非阻燃）。

4.2.3. 九阳电磁炉PCB要求主控板和显示板板厚为不小于1.5mm，铜箔厚度大于等于30微米，特殊要求另行规定。

4.2.4. 使用温度必须达到90℃～110℃。

电磁炉使用说明

Final approval draft on November 22, 2020 电磁炉使用说明

适用的锅类容器

1、铁系（珐琅、铸锅、不锈铁）锅，不锈钢锅

注：复合底锅必须是电磁炉专用。

2、底部直径12CM以下，根据不同的功能使用，如煎炒烤炸类要离空1CM为最佳蒸煮类平底为最佳。

不适用的锅类容器：

1、铝、铜为材料之容器、锅。

2、容器底部直径不超过12CM者。

3、容器底部凸凹高度大于2CM者。

4、不锈钢双层复合底锅（非电磁炉专用）。

如何安全使用电磁炉

一、使用之前注意：

1、应使用质量好的插座，插座接触不良会导致烧机或电磁炉无法正常工作。

2、在插头电线损坏电线或电源插头未牢固地插入插座时，切勿使用电磁炉。

3、切勿弯曲、捆扎电线或对其施力过度，这会引起损坏。

4、切勿使任何障碍物附在本机插头或电源插座上。

5、切勿将插头插入己插有几个其它电器装置的插座，电流不得超出插座的极限（本装置的使用电流约为10安培）。

6、切勿在可能受潮或*近火焰的地方使用电磁炉。

7、电磁炉在放置了一段时间后，若重新使用电磁炉，请先通电10分钟，使电磁炉内部电子元件稳定后，再开机进行功能操作。

二、使用时注意：

1、切勿放置在不平稳的平面上。

2、切勿阻塞吸气口或排气口、避免炉内超温。

3、切勿在儿童可触及电磁炉、或儿童能自行使用的地方使用电磁炉。

4、切勿对空锅加热或加热过度。

5、切勿将诸如刀、*、勺子、锅盖与铝箔等金属物品放置在顶板上，因为它们会受热。

6、切勿在盛放锅具的状态下搬运电磁炉。

7、切勿在四周空间不足的地方使用电磁炉、应使电磁炉的前部与左右两侧保持干净。

8、切勿使用金属丝和异物进入吸气或排气口的缝隙内。

9、切勿使物品跌落在顶板上。如表面出现裂纹，应立即关掉电源，拔出插头并送往修理。

三、使用之后注意： 1、炒菜锅在使用后不要置于炉面上，避免下次使用时难以启动。

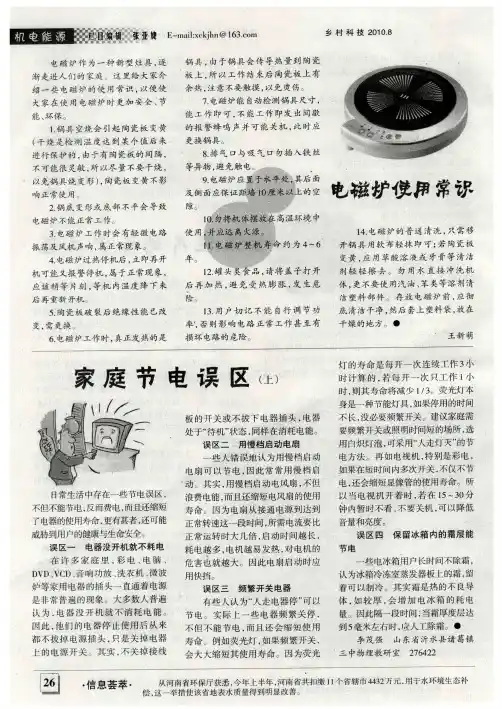

亚婕Ｅ—ｍａｉｌ：ｘ￣・ｋｊｈｎ＠１６３．ｃｏｒｎ　乡村科技２０１０．８　电磁炉作为一种新型灶具，逐　渐走进人们的家庭。这里给大家介　绍一些电磁炉的使用常识，以便使　大家在使用电磁炉时更加安全、节　能、环保。　１．锅具空烧会引起陶瓷板变黄　（干烧是检测温度达到某个值后来　进行保护的，由于有陶瓷板的间隔，　不可能很灵敏，所以尽量不要干烧，　以免锅具烧变形），陶瓷板变黄不影　响正常使用　２．锅底变形或底部不平会导致　电磁炉不能正常工作。　３．电磁炉工作时会有轻微电路　振荡及风机声响，属正常现象。　４．电磁炉过热停机后，立即再开　机可能又报警停机，属于正常现象，　应该稍等片刻，等机内温度降下来　后再重新开机。　５．陶瓷板破裂后绝缘性能已改　变，需更换　６．电磁炉工作时，真正发热的是　锅具，由于锅具会传导热量到陶瓷　板上，所以工作结束后陶瓷板上有　余热，注意不要触摸，以免烫伤。　７．电磁炉能自动检测锅具尺寸，　能工作即可，不能工作即发出间歇　的报警蜂鸣声并可能关机，此时应　更换锅具。　８．排气口与吸气口勿插入铁丝　等异　及侧　隙。　使用　．ｅｒ－　后再加热，避免受热膨胀，发生危　险。　１３．用户切记不能自行调节功　率‘，否则影响电路正常＿Ｔ－作甚至有　损坏电路的危险。　屯磁炉傥　常谬　ｌ４．电磁炉的普通清洗，只需移　开锅具用软布轻抹即可；若陶瓷板　变黄，应用草酸溶液或牙膏等清洁　荆轻轻擦去。勿用水直接冲洗机　体，更不要使用汽油、苯类等溶剂清　洁塑料部件。存放电磁炉前，应彻　底清洁干净，然后套上塑料袋，放在　干燥的地方。●　‘　王新萌　家庭节电误区ｃ上　

日常生活中存在一些节电误区，　不但不能节电，反而费电，而且还缩短　了电器的使用寿命，更有甚者，还可能　威胁到用户的健康与生命安全。　误区一　电器没开机就不耗电　在许多家庭里，彩电、电脑、　ＤＶＤ、ＶＣＤ、音响功放、洗衣机、微波　炉等家用电器的插头一直通着电源　是非常普遍的现象。大多数人普遍　认为，电器没开机就不消耗电能。　因此，他们的电器停止使用后从来　都不拔掉电源捅头，只是关掉电器　上的电源开关。其实，不关掉接线　板的开关或不拔下电器插头，电器　处于“待机”状态，同样在消耗电能。　误区二用慢档启动电扇　一些人错误地认为用慢档启动　电扇可以节电，因此常常用慢档启　动。其实，用慢档启动电风扇，不但　浪费电能，而且还缩短电风崮的使用　寿命。因为电扇从接通电源到达到　正常转速这一段时间，所需电流要比　正常运转时大几倍，启动时间越长，　耗电越多，电机越易发热，对电机的　危害也就越大。因此电扇启动时应　用快挡。　误区三频繁开关电器　有些人认为“人走电器停”可以　节电。实际上一些电器频繁关停．　不但不能节电，而且还会缩短使用　寿命。例如荧光灯，如果频繁开关，　会大大缩短其使用寿命。因为荧光　灯的寿命是每开一次连续工作３小　时计算的，若每开一次只　ｒ作１小　时，则其寿命将减少１／３。荧光灯本　身是一种节能灯具，如果停用的时间　不长，没必要频繁开关。建议家庭需　要频繁开关或照明时间短的场所，选　用白炽灯泡，可采用“人走灯灭”的节　电方法。再如电视机，特别是彩电，　如果在短时间内多次开关，不仅不节　电，还会缩短显像管的使用寿命。所　以当电视机开着时，若在ｌ５—３０分　钟内暂时不看，不要关机，可以降低　音量和亮度。　误区四保留冰箱内的霜层能　节电　一些电冰箱用户长时间不除霜，　认为冰箱冷冻室蒸发器板上的霜，留　着可以制冷。其实霜是热的不良导　体，如较厚，会增加电冰箱的耗电　量。因此隔一段时间，当霜厚度层达　到５毫米左右时，应人工除霜。●　李茂强　山东省沂水县诸葛镇　三中物理教研室２７６４２２　・信息荟萃・　从河南省环保厅获悉，今年上半年，河南省共扣缴１】个省辖市４４３２万元，用于水环境生态补　偿，这一举措使该省地表水质量得到明显改善。

关于电磁炉的标准

现在没有.不过已经有人 提出要对电磁炉制定相关标准了

就是不知道什么时间可以出台关于电磁炉的标准

你就等等吧

关于电磁炉标准的几点建议

佛山富士宝电器科技公司总工程师 刘翔高

电磁炉作为传统的的电磁感应加热的产品，热效率高是各个厂家和商家突出宣传的卖点之一。但是目前市场中却出现了 “唯热效率论”，这种宣传的方式是不严谨的。因此我们建议，相关的部门在制定标准的时候应该根据行业真实的技术水平，把这个问题规范起来，把热效率严格限定在一定的科学的范围之内。

二是检锅的准确性和适应性问题，这也是电磁炉所倡导的安全性的一个显著特征。在目前的行业标准中，有一个8毫米和12毫米的A3铁片的检测方法。这是否符合目前的行业要求呢?

三是功率范围。目前行业套用的标准是负10%和正5%，这只是符合传统的电热器具的标准，而传统的电热器具要受到加热材料的限制，所以误差很大。而电磁炉的可调范围很大，可以控制得比较精确。

四是温度的设定。日本的电磁炉已经有二十年的发展历史，他们的行业规定是最高230度，而绝大多数企业的设置在200度。反观我国的电磁炉企业，甚至把最高的加热温度设定在了300度。我们当前所使用的传感器几乎都是250度，那么他是如何控制300度的温度呢？真是不得而知。

五是温度的精确控制问题。目前市场上销售的电磁炉基本都是10度一个档，这就要求温度控制的精确度非常高。这些温度点的设置是否合理呢？是值得业内人士正确认识的。这也是与最高温度和功率联系在一起的，最高温度设置得越高，功率越大，控温的难度就越大，精度的标准也就不存在了。

六是功率的测定标准问题。我们的看法是同样的锅具测得的功率应该是相同的。而有的企业的产品是用不锈钢检测是1800瓦的功率，不锈铁锅检测出来是1500瓦功率，用纯铁锅检测的是1300瓦的功率。所以对锅具的适应程度是体现企业设计和技术水平的一个重要指标。

七是电磁炉对电网也就是使用环境的适应程度。电压和电流的波动对电磁炉的使用都有很大的影响。在日本，电磁炉对电网的要求是非常高的，而日本的用电环境也是优于我国的。我国的电网的电压浮动很大，有时候电压会低于150伏，这对电磁炉的使用有很多的破坏作用。例如，当电压降低到100伏的时候，也许电磁炉的CPU可以工作，但是IGBT阻回路及大功率就会停止工作。也就是说，以目前国内的技术水平，我们的电磁炉是无法做到在100~240伏正常工作的。所以相关标准应该考虑到电磁炉可以正常工作的电压范围。同时我们还看到有些企业把对电网的适应作为一个炒作点，这也是不理智的。
