复合材料成型工艺及应用一、复合材料的概念复合材料是由两种或两种以上的材料组成，具有不同的物理和化学性质，经过一定的工艺方法制成一种新型材料。
常见的复合材料包括玻璃钢、碳纤维、芳纶纤维等。
二、复合材料成型工艺1.手工层叠法手工层叠法是最基本的复合材料成型方法，通常用于制作小批量产品。
该方法需要将预先剪裁好的纤维与树脂依次层叠，再通过压力和温度进行固化。
2.真空吸塑法真空吸塑法是将预先剪裁好的纤维与树脂放置在模具内，然后通过抽气将模具内外产生压差，使树脂浸润纤维，并在高温高压下进行固化。
3.自动化层叠法自动化层叠法是利用机器自动完成纤维和树脂的层叠，提高了生产效率和产品质量。
4.注塑成型法注塑成型法是将树脂加热至熔点后注入模具中，再通过高压将树脂注入纤维中，最后在高温下固化成型。
5.压缩成型法压缩成型法是将预先剪裁好的纤维和树脂放置在模具内，再通过压力将其压实，并在高温下进行固化。
三、复合材料的应用1.航空航天领域复合材料具有轻质、高强度、耐腐蚀等优点，在航空航天领域得到广泛应用。
如飞机机身、翼面等部件都采用了复合材料制造。
2.汽车工业汽车工业也是复合材料的重要应用领域。
复合材料可以减轻汽车自重，提高汽车性能和燃油经济性。
3.建筑领域建筑领域也开始采用复合材料作为建筑结构材料，如玻璃钢屋面、墙板等。
4.体育器材体育器材如高尔夫球棒、网球拍等也采用了碳纤维等复合材料制造，提高了器材的性能和使用寿命。
5.医疗领域复合材料在医疗领域也得到了广泛应用，如人工关节、牙科修复等。
四、复合材料的优缺点1.优点：(1)轻质高强：比同体积的钢材强度高5-10倍，比重只有铝的1/4。
(2)耐腐蚀：不易受化学物质侵蚀。
(3)设计灵活：可以根据需要设计成各种形状和尺寸。
2.缺点：(1)制造成本较高：制造过程需要较高的技术和设备投入。
(2)易受损伤：复合材料容易产生微裂纹，一旦受到外力撞击，就会导致破坏。
五、结语复合材料作为一种新型材料，在各个领域得到了广泛应用。
复合材料的成型工艺复合材料是指由两种或以上组分构成的材料，通过合理的配比和加工工艺，在性质上综合体现出超过单一组分材料的优良性能，具有较好的力学、物理、化学和生物性能等特点。
常见的复合材料有碳纤维复合材料、玻璃纤维复合材料、陶瓷基复合材料等。
手工层叠成型是最早应用的成型工艺之一，适用于一些特殊形状的复合材料构件的制作。
这种成型工艺的原理是将预浸料层叠在一起，然后经过压力和温度处理使其固化成形。
虽然这种成型工艺操作简单、成本较低，但其生产效率低，工艺控制和质量控制困难。
注塑是一种常用的复合材料成型工艺，广泛应用于汽车、航空航天、电子等领域。
其原理是将预制的纤维增强材料与树脂熔融混合，通过模具将混合物注入至需要的形状中，然后冷却固化。
挤出是一种制备复合材料的连续成型工艺，适用于纤维增强材料含量较高的构件的制备。
其原理是将纤维和树脂混合物挤出成型，通过模具成形后冷却固化。
这种成型工艺能够快速制备大批量的复合材料构件，成本相对较低。
压制是一种常见的复合材料成型工艺，适用于制备高精度、大尺寸的构件。
其原理是将预制的纤维增强材料与树脂层叠放置在模具中，在一定的温度和压力下进行压制成型，然后冷却固化。
压制工艺对模具的要求较高，但可以获得较高的成品质量。
浸渍是将纤维增强材料浸透在树脂中，然后通过挤压或真空吸取等方式使其充分饱和，然后进行固化成型的工艺。
这种成型工艺适用于复杂形状、大尺寸的构件制备，但对工艺环境要求较高。
自动层叠成型是一种用于制备大型、高强度和高精度的复合材料构件的成型工艺。
其原理是通过自动层叠机械将纤维增强材料与树脂按照设计要求进行层叠，并进行热压成型。
该工艺可以实现连续、高效的生产，但对设备的要求较高。
综上所述，复合材料的成型工艺多样，选择合适的成型工艺可以有效提高复合材料的成品率和质量。
不同的复合材料成型工艺在应用领域、成本、工艺控制等方面存在差异，需要根据具体需求进行选择。

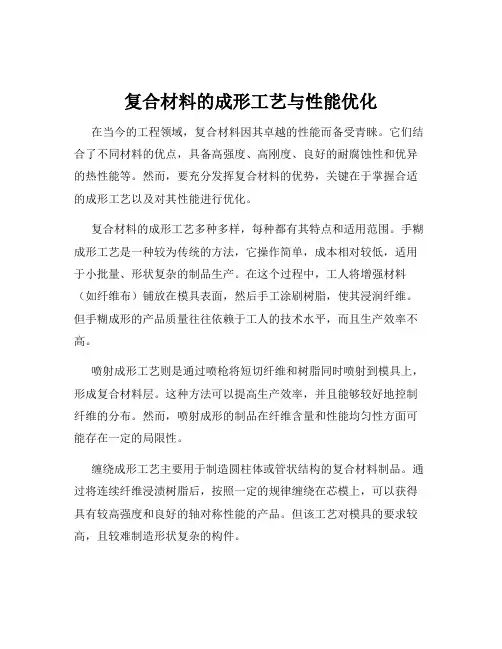

复合材料的成形工艺与性能优化在当今的工程领域，复合材料因其卓越的性能而备受青睐。
它们结合了不同材料的优点，具备高强度、高刚度、良好的耐腐蚀性和优异的热性能等。
然而，要充分发挥复合材料的优势，关键在于掌握合适的成形工艺以及对其性能进行优化。
复合材料的成形工艺多种多样，每种都有其特点和适用范围。
手糊成形工艺是一种较为传统的方法，它操作简单，成本相对较低，适用于小批量、形状复杂的制品生产。
在这个过程中，工人将增强材料（如纤维布）铺放在模具表面，然后手工涂刷树脂，使其浸润纤维。
但手糊成形的产品质量往往依赖于工人的技术水平，而且生产效率不高。
喷射成形工艺则是通过喷枪将短切纤维和树脂同时喷射到模具上，形成复合材料层。
这种方法可以提高生产效率，并且能够较好地控制纤维的分布。
然而，喷射成形的制品在纤维含量和性能均匀性方面可能存在一定的局限性。
缠绕成形工艺主要用于制造圆柱体或管状结构的复合材料制品。
通过将连续纤维浸渍树脂后，按照一定的规律缠绕在芯模上，可以获得具有较高强度和良好的轴对称性能的产品。
但该工艺对模具的要求较高，且较难制造形状复杂的构件。
拉挤成形工艺是将连续纤维通过树脂槽浸渍树脂，然后经过加热模具固化成形。
拉挤产品具有良好的轴向性能和较高的生产效率，常用于制造棒材、管材等长条状的复合材料。
除了上述常见的成形工艺外，还有模压成形、注塑成形等方法，它们各自在不同的应用场景中发挥着重要作用。
然而，仅仅掌握成形工艺还不够，为了获得性能更优的复合材料，还需要进行性能优化。
首先是材料的选择。
增强材料的种类、纤维的长度和直径、树脂的性能等都会对复合材料的最终性能产生影响。
例如，碳纤维具有高强度和高模量，但价格较高；玻璃纤维则相对便宜，但性能稍逊。
根据具体的使用要求和成本预算，合理选择材料是至关重要的。
纤维的排布方式也是影响性能的重要因素。
通过设计纤维的取向和分布，可以使复合材料在不同方向上具有所需的强度和刚度。
例如，在承受主要载荷的方向上增加纤维的含量和密度，可以显著提高材料的承载能力。
复合材料的成型工艺图1：热固性复合材料最基本的制备方法是手糊，通常包括将干层或半固化片层用手铺设到模具上，形成一个积层。
图中展示的是自由宇航公司的技术员（佛罗里达州墨尔本）正在通过手糊工艺加工一个碳/环氧预浸料，将用于制造通用航空飞机部件。
资料来源：自由宇航公司在复合材料的加工成型过程中会使用一系列模具，用来给未成形的树脂及其纤维增强材料提供一个成型的平台。
手糊（hand layup）成型是热固性复合材料最基本的制备方法，即通过人工将干层或半固化片层铺设到模具上，形成一个积层。
铺层方式分为两种：一种称为干法铺层，是先铺层后将树脂浸润（例如，通过树脂渗透方式）到干铺层上的方式，另一种方式是湿法铺层，即先浸润树脂后铺层的顺序。
现在普遍使用的固化方式可以分为以下几种：最基本的是室温固化。
不过，如果提高固化温度的话，固化进程也会相应加快。
比如通过烤箱固化，或使用真空袋（vacuum ba g）通过高压釜固化。
如果采用高压釜固化的话，真空袋内通常会包含透气膜，被放置在经手糊的半成型制品上，再连接到高压釜上，等最终固化完成后再将真空袋撤去。
在固化过程中，真空袋的作用是将产品密封在模具和真空袋之间，通过抽真空对产品均匀加压，将产品中汇总的气体排出，从而使产品更加密实、力学性能更好。
图2：热压釜独有的高温和高压条件使其成为完成热固性树脂零部件的固化的重要工具。
控制软件的改进则能够帮助经营者提高35-40%的生产量。
同时，一些新的树脂配方正在开发当中，将通过低压固化处理。
图中是Helicomb国际公司（俄克拉荷马州塔尔萨）的一名操作人员正在使用高压釜进行固化处理。
来源：Helicomb国际公司许多高性能热固性零件都需要在高热高压的条件下完成固化。
但是高压釜（Autocl aves）的设备成本和操作成本都较昂贵。
采购高压釜设备的制造商通常会一次性固化一定数量的部件。
对于高压釜的温度，压力，真空和惰性气体（inert atmosphere）等一系列参数，计算机系统能帮助实现远程甚至无人监控和检测，并最大限度地提高该技术的利用效率。
树脂基复合材料成型工艺介绍（1）：模压成型工艺模压成型工艺是复合材料生产中最古老而又富有无限活力的一种成型方法。
它是将一定量的预混料或预浸料加入金属对模内，经加热、加压固化成型的方法。
模压成型工艺的主要优点：①生产效率高，便于实现专业化和自动化生产；②产品尺寸精度高，重复性好；③表面光洁，无需二次修饰；④能一次成型结构复杂的制品；⑤因为批量生产，价格相对低廉。
模压成型的不足之处在于模具制造复杂，投资较大，加上受压机限制，最适合于批量生产中小型复合材料制品。
随着金属加工技术、压机制造水平及合成树脂工艺性能的不断改进和发展，压机吨位和台面尺寸不断增大，模压料的成型温度和压力也相对降低，使得模压成型制品的尺寸逐步向大型化发展，目前已能生产大型汽车部件、浴盆、整体卫生间组件等。
模压成型工艺按增强材料物态和模压料品种可分为如下几种：①纤维料模压法是将经预混或预浸的纤维状模压料，投入到金属模具内，在一定的温度和压力下成型复合材料制品的方法。
该方法简便易行，用途广泛。
根据具体操作上的不同，有预混料模压和预浸料模压法。
②碎布料模压法将浸过树脂胶液的玻璃纤维布或其它织物，如麻布、有机纤维布、石棉布或棉布等的边角料切成碎块，然后在金属模具中加温加压成型复合材料制品。
③织物模压法将预先织成所需形状的两维或三维织物浸渍树脂胶液，然后放入金属模具中加热加压成型为复合材料制品。
④层压模压法将预浸过树脂胶液的玻璃纤维布或其它织物，裁剪成所需的形状，然后在金属模具中经加温或加压成型复合材料制品。
⑤缠绕模压法将预浸过树脂胶液的连续纤维或布（带），通过专用缠绕机提供一定的张力和温度，缠在芯模上，再放入模具中进行加温加压成型复合材料制品。
⑥片状塑料（SMC）模压法将SMC片材按制品尺寸、形状、厚度等要求裁剪下料，然后将多层片材叠合后放入金属模具中加热加压成型制品。
⑦预成型坯料模压法先将短切纤维制成品形状和尺寸相似的预成型坯料，将其放入金属模具中，然后向模具中注入配制好的粘结剂（树脂混合物），在一定的温度和压力下成型。
复合材料的成型工艺复合材料的成型工艺主要包括以下几种：1. 手糊成型工艺：是一种湿法铺层成型法，通过涂刷胶液和铺设纤维织物，在模具上形成一定厚度的层片，然后进行固化。
2. 喷射成型工艺：是将树脂和纤维混合后，通过喷射的方式在模具表面形成一定厚度的层片，再进行固化。
3. 树脂传递模塑技术（RTM技术）：将纤维织物放入模具中，然后注入树脂，经过一定的温度和压力条件进行固化，形成复合材料制品。
4. 袋压法成型：是将纤维织物放入密封的袋子里，然后通过压力使纤维织物紧密结合在一起，再经过固化得到复合材料制品。
5. 真空袋压成型：是在袋压法的基础上，通过抽真空的方式排除纤维织物内的空气和水分，提高制品的密实度和质量。
6. 热压罐成型技术：是将预浸料放入金属模具中，通过热压罐的高温高压作用，使预浸料粘结成复合材料制品。
7. 液压釜法成型技术：是将预浸料放入密封的液压釜中，通过液体介质的压力使预浸料紧密结合在一起，再经过固化得到复合材料制品。
8. 热膨胀模塑法成型技术：是将纤维织物放入模具中，利用热膨胀原理使纤维织物紧密结合在一起，再经过固化得到复合材料制品。
9. 夹层结构成型技术：是将两层或更多层预浸料之间夹入一层泡沫材料或其他材料，通过加热加压或抽真空的方式使其粘结成复合材料制品。
10. 模压料生产工艺：是将纤维织物和树脂混合后，经过一定温度和压力条件进行固化，形成模压料，然后将其加工成制品。
11. ZMC模压料注射技术：是将ZMC模压料加热后注入模具中，经过一定的温度和压力条件进行固化，形成复合材料制品。
12. 层合板生产技术：是将多层预浸料按照一定的顺序叠放在一起，然后经过热压或冷压的方式使其粘结成复合材料层合板。
13. 卷制管成型技术：是将纤维织物和树脂混合后，通过卷制机卷制成管状制品。
14. 纤维缠绕制品成型技术：是将纤维织物缠绕在芯模上，然后注入树脂或进行热处理，形成复合材料制品。
15. 连续制板生产工艺：是将预浸料连续通过加热和加压装置，使其连续地粘结成复合材料板材。
复合材料的模压成型技术复合材料是由两种或两种以上的不同材料组成的材料，具有比单一材料更优越的性能。
模压成型是一种常用的复合材料制备技术，通过在模具中对复合材料进行加热和压力处理，使其固化成特定形状的产品。
下面将详细介绍复合材料的模压成型技术。
模压成型技术是一种传统且成熟的复合材料制备方法，适用于各种复材的生产。
其基本工艺包括：制备模具、预热模具、预切制复材、层堆压、模热固化、冷却脱模、再加工等步骤。
下面将分别介绍每个步骤的具体操作方法。
首先是制备模具。
模具是模压成型技术中非常重要的一部分，其质量和精度会直接影响最终产品的质量。
制备模具时，需要根据产品的要求设计和制造成型模具，通常采用金属材料制作，如铝合金、钢材等。
接下来是预热模具。
模具在使用前需要对其进行预热处理，以提高产品成型效果和减少模具损耗。
预热温度一般根据复合材料的热固化温度来确定，通常在50-100摄氏度之间。
然后是预切制复材。
复合材料通常是由纤维增强材料和树脂基体组成的，为了方便模压成型，需要将复材事先切成与产品形状相近的形状。
预切制复材时要注意保持纤维的方向和层间粘接质量，以确保最终产品的强度和性能。
层堆压是模压成型的核心步骤，也是影响成型质量的关键环节。
层堆压时，将预切制好的复材层叠放在模具中，注意纤维方向和树脂基体的均匀分布。
并在每一层复材之间涂上树脂胶水，以增强层间粘接力。
接着是模热固化。
层堆压好的复材在模具中进行加热和压力处理，以使树脂基体固化成型。
模具的温度和压力要根据树脂基体的热固化曲线和产品要求来确定。
一般情况下，模具温度在120-180摄氏度之间，压力在0.5-2.0MPa之间。
冷却脱模是使产品从模具中取出的最后一个步骤。
脱模时要注意避免产品变形和破损，可以采用自然冷却或水冷却的方法。
同时，也可以根据产品的要求进行一些后续处理，如修磨、修边、打孔等工艺。
最后是再加工。
模压成型的产品可能会因为形状和尺寸的要求不完全符合而需要进行一些再加工。
