彩电电源开关管损坏故障速查一．过压击穿：A.市电输入电压过高；B.+300V电压纹波太大；C.尖峰吸收电路损坏；D.感应电压过高。

常见故障部位：+300V滤波电容失容或开路，220V输入回路抗干扰滤波器中电感短路，电容开路。

电源开关管C，E极或C，B极间尖脉冲吸收回路元件损坏或变质。

电源开关变压器引脚焊点出现隐性裂纹。

二．过流烧毁：A输出电压过高；B.负载过流；C负反馈作用减弱。

部位：A：+B电压调整电阻开路或接触不良；开关管工作频率或脉宽控制元件损坏；电源取样电压滤波电容容量减小。

B：行输出变压器短路或严重漏电；行偏转线圈短路；S校正电容击穿或严重漏电；水平枕校输出电路短路；行输出管击穿；显象管阳极高压严重漏电打火；开关电源有关输出电压滤波电容短路或严重漏电；场输出块击穿；音频功放块击穿。

C：开关管发射极所接负反馈元件被短路或阻值变小。

三．损耗过大损坏：A：开启或关闭损耗过大；1.软启动电路元件损坏；2.分流电路元件损坏或电路开路。

B：正反馈或激励不足；1.开关管振荡的正反馈电路元件变质（指并联型）。

2.开关管工作的激励电路元件变质（指串联型）。

B：散热不良；C：质量差：管子参数达不到要求。

彩电电源开关管故障检修技法对于损坏开关管或电源厚膜块的故障，检修的重点是要查清损坏的类型，然后才是有的放矢地进行检修，最终找出故障点。

根据本人长期检修实践，总结出“测”、“看”、“摸”、“试”四字法，实践证明效果还不错，现介绍如下：“测”：一是测损坏管子c、e或D、S极(厚膜块也必有两脚为内部开关管的c、e或D、S极)之间的电阻，若正、反向电阻为零或十几欧以内，一般是过压损坏；若是过流或内部损耗过大损坏，管子c、e(或D、S)极间电阻一般有几十欧以上，且正、反向电阻往往不同，甚至有时c、e(或D、S)极之间还开路。

二是测市电经整流后的输入电压（即+300V滤波电容两端电压)一般为280～310V，若过高，说明市电输入电压过高，过低(低于250V)，说明+300V滤波电容失容或整流管(或与整流管并联的抗浪涌电流电容)有问题。

高清电视正常行电流是450--500MA。

21以下的也在300--400之间。

29的高清260简直不可思议。

日本的技术够先进的，他们设计的29电视也在400左右。

1、开关电源输出高压偏高由于电源稳压系统出故障，不能稳压，导致+B 电压上升。

如果+B 电压超过10%以上，会产生行管击穿损坏现象。

这时应重点检查取样电路、误差放大器和脉宽控制电路的元件。

另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。

2、行偏转线圈或行输出变压器局部短路行偏转线圈或行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。

这时可瑟同型号正常机器相比较，通过测量行输出级电流来判断。

如果开机瞬间马上就烧坏行管，此时用手摸散热片的温度较高，则说明是行偏转线圈或行输出变压器有短路，引起行管过流击穿。

3、行频过低因为流过行偏转线圈电流的最大值与行正程扫描时间成正比，即行频越低，周期越长，行正程时间相应变长，结果使行偏转电流上升，当超过行管所承受的电流最大值时，使行管烧坏。

因此，在调整行频时，应避免使行频长期处于偏低状态。

4、行逆程时间过短。

在行逆程期间，会产生很高的反峰脉冲电压，这就要求行逆程电容、行输出管、阻尼二极管等元件具有很高的耐压能力。

当行逆程电容容量变小、失效或环节路时，反峰脉冲电压上升，一旦超过行管的耐压值，就会出现行管换一只烧一只的结果。

此时，迅速用手摸行管的散热片，若温度与未开机前差不多，则说明是因为逆程电容开路而引起的过压击穿。

解决方法，是将行逆程电容全部换新。

5、行激励不足如果行激励不足，行管不能迅速饱和，导致行管内阻变大，使行扫描纯正性变差；如果行激励不足，行管不能迅速地截止，使行管长时间地处一动有电流渡过的不正常工作状态，将造成行输出电路的功耗增加，引起行输出管发烫。

一旦超过行管功耗的极限值，则会使行管再度烧坏。

其时间间隔有快有慢，有的刚开机就烧坏行管，有的过一段时间才烧坏行管。

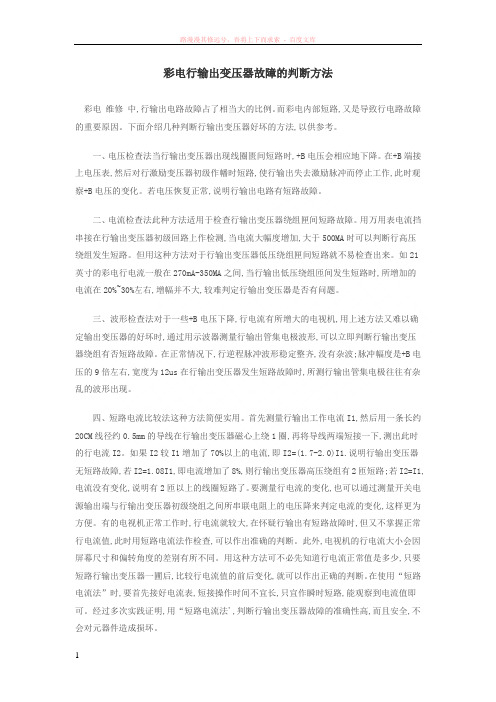

彩电行输出变压器故障的判断方法彩电维修中,行输出电路故障占了相当大的比例。

而彩电内部短路,又是导致行电路故障的重要原因。

下面介绍几种判断行输出变压器好坏的方法,以供参考。

一、电压检查法当行输出变压器出现线圈匮间短路时,+B电压会相应地下降。

在+B端接上电压表,然后对行激励变压器初级作幡时短路,使行输出失去激励脉冲而停止工作,此时观察+B电压的变化。

若电压恢复正常,说明行输出电路有短路故障。

二、电流检查法此种方法适用于检查行输出变压器绕组匣间短路故障。

用万用表电流挡串接在行输出变压器初级回路上作检测,当电流大幅度增加,大于500MA时可以判断行高压绕组发生短路。

但用这种方法对于行输出变压器低压绕组匣间短路就不易检查出来。

如21英寸的彩电行电流一般在270mA-350MA之间,当行输出低压绕组匝间发生短路时,所增加的电流在20%~30%左右,增幅并不大,较难判定行输出变压器是否有问题。

三、波形检查法对于一些+B电压下降,行电流有所增大的电视机,用上述方法又难以确定输出变压器的好坏时,通过用示波器测量行输出管集电极波形,可以立即判断行输出变压器绕组有否短路故障。

在正常情况下,行逆程脉冲波形稳定整齐,没有杂波;脉冲幅度是+B电压的9倍左右,宽度为12us在行输出变压器发生短路故障时,所测行输出管集电极往往有杂乱的波形出现。

四、短路电流比较法这种方法简便实用。

首先测量行输出工作电流I1,然后用一条长约20CM线径约0.5mm的导线在行输出变压器磁心上绕1圈,再将导线两端短接一下,测出此时的行电流I2。

如果I2较I1增加了70%以上的电流,即I2=(1.7-2.0)I1.说明行输出变压器无短路故障,若I2=1.08I1,即电流增加了8%,则行输出变压器高压绕组有2匝短路;若I2=I1,电流没有变化,说明有2匝以上的线圈短路了。

要测量行电流的变化,也可以通过测量开关电源输出端与行输出变压器初级绕组之间所串联电阻上的电压降来判定电流的变化,这样更为方便。

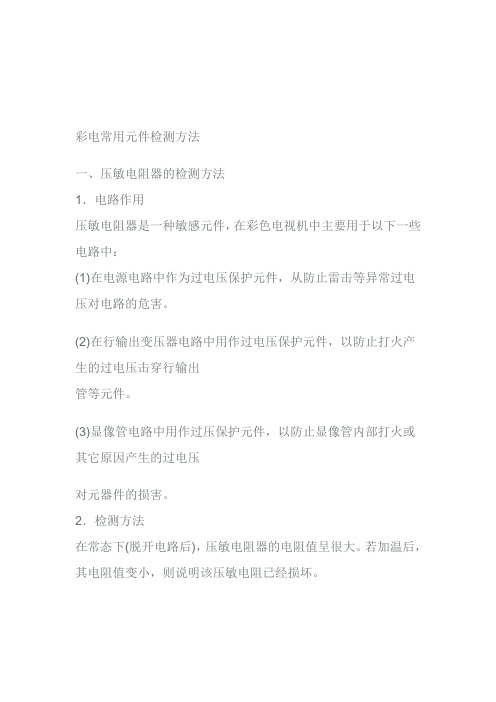

彩电常用元件检测方法一、压敏电阻器的检测方法1．电路作用压敏电阻器是一种敏感元件，在彩色电视机中主要用于以下一些电路中：(1)在电源电路中作为过电压保护元件，从防止雷击等异常过电压对电路的危害。

(2)在行输出变压器电路中用作过电压保护元件，以防止打火产生的过电压击穿行输出管等元件。

(3)显像管电路中用作过压保护元件，以防止显像管内部打火或其它原因产生的过电压对元器件的损害。

2．检测方法在常态下(脱开电路后)，压敏电阻器的电阻值呈很大。

若加温后，其电阻值变小，则说明该压敏电阻已经损坏。

二、消磁电阻的检测方法1．作用PTC消磁电阻是一种正温度系数的热敏电阻，它的阻值随温度升高而增大。

在大屏幕彩色电视机中它与消磁线圈共同组成消磁电路，用以消除因显像管内栅网、荫罩上的剩磁而产生在荧光屏上的异常色点或色斑。

2．检测方法检测消磁电阻的好坏及其性能优劣，可通过常温检测和加温检测两步来进行：(1)常温检测。

正常的消磁电阻，用万用表R×1Ω挡在常温下测得的实际阻值与标称阻值相差±2Ω以内为正常。

当测得的阻值大于5Ω或小于8Ω时，即可判定其性能不良或已损坏。

不过，检测时应注意以下几点：①检测时应拔下印制板上的消磁线圈插头，以切断消磁线圈与消磁电阻之间的通路。

②不应在断电关机后立即检测。

因为这时消磁电阻温度很高，所测得的阻值会明显大于标称值，不能作为判断其质量好坏的依据。

应在消磁电阻温度自然冷却到与室温一致时，再进行检测。

③对消磁电阻进行焊接后，不应立即测其阻值。

(2)加温检测。

若室温下消磁电阻的阻值正常，还可进行加温检测。

具体方法是：用一热源对消磁电阻进行加热(例如用电烙铁烘烤或将消磁电阻放在不同温度的水中，因水便于调温，也便于测温)，同时用万用表观察其电阻值是否随温度升高而加大。

如是，则表明消磁电阻正常，否则说明其性能已变坏不能使用了。

3)直观检测法。

具体方法是：①若消磁电路工作正常．在开机瞬间机内消磁线圈应发出极短促的“唰”声或“嗡”声，若听不到此声音，则说明消磁电路有问题。

彩电烧行管的检修方法一、背景介绍彩电烧行管是彩电的核心部件之一，负责显示图像。

然而，由于长期使用或其他原因，彩电烧行管可能会出现故障或损坏。

为了保证彩电的正常运行，需要对彩电烧行管进行检修。

本文将介绍彩电烧行管的检修方法。

二、检查前的准备工作1. 断电：在检修彩电烧行管之前，务必断开电源，以免发生触电事故。

2. 防静电：彩电烧行管对静电非常敏感，检修时需要进行防静电措施，如穿戴防静电手套、使用防静电垫等。

三、检查外观1. 检查外壳：检查彩电烧行管的外壳是否有明显的破损或变形。

2. 检查连接线：检查连接彩电烧行管的各种线缆是否完好，无接触不良或松动现象。

四、检查电路1. 检查电源：使用万用表检测彩电烧行管的电源是否正常，电压是否稳定。

2. 检查驱动电路：检查彩电烧行管的驱动电路是否正常，如有需要，可以使用示波器进行检测。

五、检查图像显示1. 调整亮度和对比度：使用彩电遥控器或面板上的亮度和对比度调节按钮，观察彩电烧行管上的图像是否清晰、亮度和对比度是否正常。

2. 检查色彩准确性：使用彩电遥控器或面板上的色调调节按钮，观察图像中的颜色是否准确，是否有色偏现象。

3. 检查图像稳定性：观察彩电烧行管上的图像是否稳定，是否有闪烁或抖动现象。

六、检查声音输出1. 调整音量：使用彩电遥控器或面板上的音量调节按钮，观察彩电烧行管的声音输出是否正常，音量是否可调。

2. 检查音质：观察彩电烧行管的声音输出是否清晰，无杂音或失真现象。

七、其他检查1. 检查按键：检查彩电烧行管上的按键是否灵敏，是否有卡键或失灵现象。

2. 检查遥控功能：使用彩电遥控器对彩电烧行管进行遥控操作，检查遥控功能是否正常。

八、故障排除如果在检查过程中发现了故障，可以根据具体情况进行相应的排除措施。

常见的故障包括图像不显示、图像模糊、声音失真等。

可以参考彩电烧行管的使用说明书或者咨询专业人士进行故障排除。

九、注意事项1. 安全第一：在检修彩电烧行管时，务必注意安全，避免触电和其他意外事故的发生。

灯管的具体检测方法
万用表分为数字万用表和指针万用表，在检测灯管好坏时我们最好用指针万用表，不要选择数字万用表，这是因为数字万用表其输出电压比较低，并不能点亮LED灯管上面的灯珠，而数字万用表输出电压相对较高，足以点亮LED灯管上面的灯珠，下面我们来看下灯管的具体检测方法:
灯管一般分为两部分，一部分为灯珠带的驱动电源，其主要作用是为驱动灯珠提供一个恒压恒流源，另外一个部分就是灯带，这部分主要是发光的作用的。

我们碰到坏的灯管时首先检查驱动电源，将指针万用表调到直流电压档或者电流档，根据驱动电源上的铭牌标识，测量其输出电压与电流应该在正常范围内，如果不在正常范围内，证明驱动电源坏了，我们就需要将驱动电源拆开，按照我们维修开关电源的方法去检测维修，直到电压电流恢复正常。

驱动电源维修正常后，我们就需要测量灯带的好坏，具体的检测
方法是将指针万用表调到电阻X1k档位，去点亮灯带上的灯珠，我们在测量LED灯珠时要注意其正反向，我们一般用黑标笔接灯珠的正级，红表笔接负级，此时灯珠应正常发亮，不能发亮、偏暗或者偏亮都应该进行更换，以免影响LED灯管的使用寿命。

灯珠更换时我们要注意灯珠的功率和灯珠的极性，最好选择同型号的灯珠，因为不同型号的灯珠能承受的电流不一样，时间久后容易损坏，更换灯珠时我们最好用热风枪进行拆卸安装，应为其灯带散热面积较大，用洛铁拆卸不是很方便。

以上就是我经常维修LED电管的方法和实际经验。

海信HDP2902D屡烧行管C5905（C5914）故障实例故障现象：无法开机，有保护现象，开机测量发现行管C5905击穿，在用户家无法获知管参数，用C5914代换，开机有打火现象，后发现C431电容烧（B681K2KV）换后正常3至 5分钟再次击穿，拆板返公司，查其参数C5905 1700V 20A ，C5914 1500V12A，代换管J6920再次到用户家试机，限流电阻换1W1欧（原3W1欧）串表测整机电流在450MA至780MA之间开机10分钟手摸行管温升正常，装机。

烧几天就知道结果了！高清彩电行管损坏处理实例我们对高清电视行管损坏故障原因进行探讨。

行管损坏的原因很多，如激励不足、行振荡不良或高压打火等等均会造成这类故障。

比如，海信HDP3406D行管损坏多数是由于解码板上TDA9332H 的20脚和21脚外接的12MHZ晶振不良所致。

针对不同机型，各类行管损坏的原因，大家可以畅所欲言，谈一谈对这类故障的判断方法和检修过程。

只要是数字高清机大家都可谈,不分任何品牌,写出你的维修心得,并总结防止此类情况再发生的有效方法。

除此之外还有采用TDA9111.TDA9114.TDA9115.TDA9116.TDA9118等IC 的普遍故障多发故障的维修心得都可总结写出来。

1.我遇到一例海尔34寸高清机器烧行管，电压正常,逆程电容正常，代换了数字板，可还是开机就烧行管。

后来代换了行输出变压器，故障排除. 2.高清的虚焊的问题比较多,还有数字板问题多！！！！！！ 3.创维的机器逆程电容减小是关键 4.S校正电容损坏也是不可忽视的原因 5.TCL N21机芯烧行管，C808虚焊占很大比例。

因此，当行管损坏时，一定要补焊一下C808 6.一台海信HDP2907M行管坏，上下阻尼管也连带击穿，换后左右枕形失真，行管发热快。

查枕校管正常，进总线调数据无效，换TDA9332H故障排除。

7.海信的HDP系列开机烧行管，很多都是行激励三极管C2383性能不良。
