snmp 协议分析

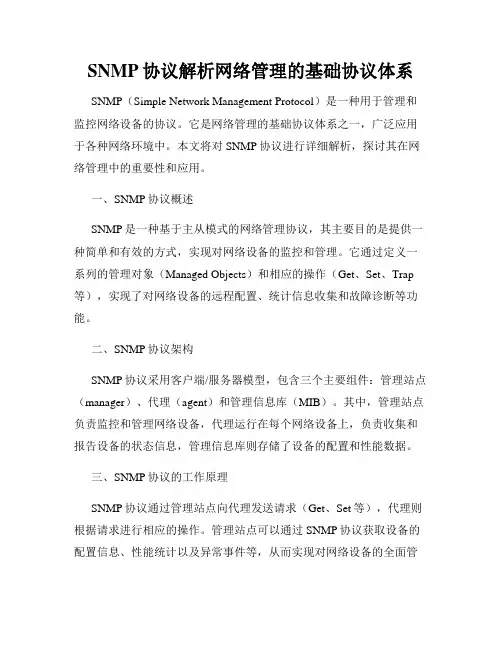

SNMP协议解析网络管理的基础协议体系SNMP（Simple Network Management Protocol）是一种用于管理和监控网络设备的协议。

它是网络管理的基础协议体系之一，广泛应用于各种网络环境中。

本文将对SNMP协议进行详细解析，探讨其在网络管理中的重要性和应用。

一、SNMP协议概述SNMP是一种基于主从模式的网络管理协议，其主要目的是提供一种简单和有效的方式，实现对网络设备的监控和管理。

它通过定义一系列的管理对象（Managed Objects）和相应的操作（Get、Set、Trap 等），实现了对网络设备的远程配置、统计信息收集和故障诊断等功能。

二、SNMP协议架构SNMP协议采用客户端/服务器模型，包含三个主要组件：管理站点（manager）、代理（agent）和管理信息库（MIB）。

其中，管理站点负责监控和管理网络设备，代理运行在每个网络设备上，负责收集和报告设备的状态信息，管理信息库则存储了设备的配置和性能数据。

三、SNMP协议的工作原理SNMP协议通过管理站点向代理发送请求（Get、Set等），代理则根据请求进行相应的操作。

管理站点可以通过SNMP协议获取设备的配置信息、性能统计以及异常事件等，从而实现对网络设备的全面管理。

同时，代理还可以主动上报设备的状态信息，以便及时发现和解决问题。

四、SNMP协议的核心功能1. 设备配置：SNMP协议允许管理站点通过Set操作远程配置设备的参数，包括IP地址、路由表、安全设置等。

这种灵活性使得网络管理员可以快速、集中地对整个网络进行管理，提高了配置的效率和准确性。

2. 性能统计：SNMP协议可以收集设备的性能统计数据，如带宽利用率、CPU使用率、内存占用等。

这些数据对于网络规划、故障排查和性能优化非常重要，通过对这些数据的监控，管理员可以及时发现和解决潜在问题，保证网络的正常运行。

3. 异常事件监测：SNMP协议可以通过Trap机制主动向管理站点报告设备的异常事件，如链路故障、连接中断等。

SNMP协议解析网络设备管理的标准协议网络设备管理是现代信息技术中至关重要的一部分，它可以帮助企业有效地监控和管理网络设备，确保网络正常运行。

而SNMP协议作为网络设备管理的标准协议，扮演着关键的角色。

本文将对SNMP协议进行解析，介绍其原理、功能以及应用。

一、SNMP协议的概述SNMP，即Simple Network Management Protocol（简单网络管理协议），是一种应用层协议，用于管理和监控网络中的设备，如路由器、交换机和服务器等。

它提供了一种标准的方法，使得网络管理员可以在一个集中的管理系统中获取设备的状态信息、发送配置命令以及监控网络的性能。

1. 协议结构SNMP协议由管理站（Manager）和被管理设备（Agent）之间的相互作用所组成。

管理站是用于集中管理和监控网络的主机，它向被管理设备发送查询命令以获取设备信息，并可以向其发送配置命令以修改设备配置。

被管理设备则负责接收来自管理站的命令和请求，并向其提供相应的响应和报告。

2. 协议版本目前最常用的SNMP协议版本是SNMPv2c和SNMPv3。

SNMPv2c是对SNMPv1协议的扩展，它提供了更多的功能和安全性。

而SNMPv3是在SNMPv2c的基础上进一步增强了安全性，包括身份验证和数据加密等功能。

二、SNMP协议的工作原理SNMP协议的工作原理可以分为管理站向被管理设备发送命令和请求，以及被管理设备向管理站提供报告和响应的过程。

1. 管理站向被管理设备发送命令和请求管理站通过SNMP协议向被管理设备发送命令和查询请求，以获取设备的状态信息或修改设备配置。

管理站将所需要的信息封装为SNMP的消息格式，发送给被管理设备的IP地址，并指定为SNMP端口（通常是161端口）。

被管理设备接收到消息后，将执行相应的命令或返回所请求的信息。

2. 被管理设备向管理站提供报告和响应被管理设备在收到管理站的请求后，将执行相应的命令或返回所请求的信息，并将结果封装为SNMP消息，通过SNMP协议发送给管理站。

SNMP协议分析摘要:当今由路由器、交换机、服务器组成的复杂的网络，确保所有的设备正常运行且处于最佳状态确实是一件困难的事情。

为了解决这个问题在1988年正式推出了简单网络管理协议（SNMP）。

利用SNMP只需一些“简单”的操作便可实现对网络设备的远程管理。

但同时SNMP是威胁安全的十大首要因素之一。

目录：1SNMP简介 (2)１.１SNMP版本 (2)１.２管理端和agent (2)１.３SNMP 和UDP (2)２管理对象 (3)２.1SMI和MIB (3)２.２OID命名 (3)２.３管理信息结构 (4)３SNMP 操作 (5)４SNMP V3 (5)４.1SNMPv3的变化 (6)４.2SNMPv3引擎 (6)４.３SNMPv3 应用程序 (6)４.４SNMPv3 安全机制 (6)５SNMP受到的安全威胁 (7)５.1拒绝服务攻击DOS (7)５.2流量分析攻击 (8)５.３认证机制漏洞 (8)1SNMP简介SNMP可以用于管理很多类型的设备,其核心是帮助网络管理员简化对一些支持SNMP设备设置的操作（也包括这些信息的收集）。

例如，使用SNMP可以关闭路由器的一个端口，也可以查看以太网端口的工作速率。

SNMP还可以监控交换机的温度，在出现过高现象进行报警。

１.１SNMP版本IETF负责定义互联网流量监管的标准，这里面包括SNMP。

IETF发行的RFCs，对IP领域中的众多协议进行了详细的阐述。

下面列举了一些当前的SNMP版本。

1）SNMP V1是SNMP协议的最初版本，不过依然是众多厂家实现SNMP基本方式。

2）SNMP V2通常被指是基于community的SNMP V2。

Community实质上就是密码。

3）SNMPv3 是最新版本的SNMP。

它对网络管理最大的贡献在于其安全性。

增加了对认证和密文传输的支持。

１.２管理端和agentSNMP有2个主体：管理端和agent。

管理端指的是运行了可以执行网络管理任务软件的服务器，通常被称作为网络管理工作站（NMS）,NMS负责采样网络中agent的信息，并接受agent的trap。

SNMP协议详解一、介绍SNMP（Simple Network Management Protocol）是一种用于网络管理的协议，它提供了一种标准的方式来监控和管理网络设备。

SNMP协议允许网络管理员远程监视和控制网络设备，以确保网络的正常运行和性能优化。

本协议详解将介绍SNMP协议的基本原理、架构、消息格式以及常见的SNMP操作。

二、SNMP协议架构SNMP协议基于客户端-服务器模型，其中网络设备（如路由器、交换机、服务器等）充当服务器，而网络管理系统（NMS）充当客户端。

SNMP协议定义了四个主要组件：管理站点（Manager）、代理（Agent）、管理信息库（MIB）和网络设备。

1. 管理站点（Manager）：管理站点是网络管理系统的一部分，负责监控和控制网络设备。

管理站点可以通过SNMP协议向代理发送请求，并接收代理返回的响应。

2. 代理（Agent）：代理是网络设备上运行的软件模块，负责收集和存储网络设备的管理信息，并响应管理站点的请求。

3. 管理信息库（MIB）：MIB是一种层次化的数据库，用于存储和描述网络设备的管理信息。

MIB定义了一系列的对象标识符（OID），每个OID对应一个特定的管理信息。

4. 网络设备：网络设备指的是需要被监控和管理的设备，如路由器、交换机、服务器等。

网络设备通过代理与管理站点进行通信。

三、SNMP消息格式SNMP协议使用简单的消息格式进行通信，包括两种类型的消息：管理请求消息和代理响应消息。

1. 管理请求消息：管理请求消息由管理站点发送给代理，用于请求特定的管理操作。

管理请求消息包括以下字段：- 版本号：指定SNMP协议的版本。

- 社区名：用于身份验证和访问控制。

- PDU类型：指定请求的操作类型，如获取、设置、通知等。

- 对象标识符（OID）：指定要操作的管理信息。

- 值：指定要设置的值（仅在设置操作时使用）。

2. 代理响应消息：代理响应消息由代理发送给管理站点，用于响应管理请求。

snmp协议的分析SNMP（Simple Network Management Protocol），即简单网络管理协议，是一种用于管理和监控网络设备的应用层协议。

它通过简单的管理信息基和一个管理信息结构数据库来实现网络设备的远程管理和监控。

SNMP协议基于客户-服务器架构，其中客户端称为管理站点或管理系统，而服务器端称为被管理系统或代理。

SNMP协议可以在网络设备上执行各种管理任务，如收集和存储设备的运行数据、发送警报和通知、监控网络带宽和流量、配置网络设备参数等。

它使用了ASN.1（抽象语法表示法一）进行数据编码，使用UDP（用户数据报协议）进行数据传输。

SNMP协议的操作基于以下三个重要概念：1.管理站点：管理站点是网络管理系统的一部分，负责对网络设备进行监控和管理。

它使用SNMP协议向被管理设备发送请求，并接收和解析设备返回的响应。

2.代理：代理是网络设备或其代理软件，它们扮演被管理设备的角色，接收管理站点的请求，并向管理站点发送响应。

代理还负责实现SNMP协议的功能，并提供对设备的管理接口。

3.管理信息库（MIB）：管理信息库是一个结构化的数据库，用于存储网络设备的管理信息。

MIB以树状结构组织，每个节点表示一个管理信息对象（MIB对象），每个对象都有唯一的标识符（OID）。

SNMP协议的消息交互流程包括以下几个步骤：1.管理站点向代理发送请求：管理站点通过发送特定类型的SNMP消息（GET、SET、GET-NEXT等）向代理发送请求。

请求中包含了要获取或修改的MIB对象的唯一标识符。

2.代理响应请求：代理接收到请求后，将执行相应的操作，并将结果封装在SNMP消息中发送回管理站点。

响应消息包含请求的类型、结果状态和相应的数据。

3.管理站点处理响应：管理站点接收到响应后，解析其中的数据，并根据需要进行进一步的处理。

例如，如果是GET请求的响应，管理站点将提取所需的数据进行展示或存储；如果是SET请求的响应，管理站点将验证设备是否成功执行了相应的修改。

SNMP协议详解SNMP（Simple Network Management Protocol）是一种用于网络管理的应用层协议。

它提供了一种标准方式，使得网络设备（如路由器、交换机、服务器等）能够被远程管理和监控。

本文将详细介绍SNMP协议的基本原理、架构、消息格式以及常见的SNMP版本。

一、SNMP协议的基本原理SNMP协议基于客户-服务器模型，其中管理站点（Manager）作为客户端，网络设备（Agent）作为服务器。

管理站点通过SNMP协议发送请求消息给网络设备，而网络设备则通过SNMP协议回复响应消息给管理站点。

SNMP协议使用对象标识符（OID）来标识和管理网络设备上的各种资源。

OID是一种唯一的标识符，它由一系列数字组成，用于表示网络设备上的特定资源（如接口、路由表、温度传感器等）。

管理站点可以通过OID来获取、设置和监控网络设备上的资源。

二、SNMP协议的架构SNMP协议的架构由三个主要组件组成：管理站点（Manager）、代理（Agent）和MIB（Management Information Base）。

1. 管理站点（Manager）：管理站点是SNMP网络管理系统的核心组件，它负责监控和管理网络设备。

管理站点可以发送SNMP请求消息给代理，并接收代理发送的响应消息。

管理站点通常由网络管理软件实现。

2. 代理（Agent）：代理是网络设备上的SNMP实现，它负责响应管理站点的请求和发送各种通知消息。

代理会维护一个MIB数据库，用于存储和管理网络设备上的资源信息。

代理可以通过SNMP协议与管理站点进行通信。

3. MIB（Management Information Base）：MIB是一种层次化的数据库，用于存储和管理网络设备上的资源信息。

MIB由一系列的对象标识符（OID）组成，每个OID对应一个特定的资源。

MIB定义了资源的属性、操作和关系，管理站点可以通过SNMP协议来访问和操作MIB中的资源。

SNMP协议详解网络设备监控和管理的通信协议SNMP（Simple Network Management Protocol）是一种用于网络设备管理的通信协议，它允许管理者实时监控以及远程配置网络设备。

本文将详细介绍SNMP协议的工作原理、相关概念以及应用实例。

一、SNMP协议的工作原理SNMP协议通过网络管理系统和被管理设备之间的交互，实现了网络设备的监控和管理。

在SNMP协议中，存在三个主要的组件：管理端、代理代理器和被管理设备。

管理端是指网络管理系统中的软件或硬件，它通过SNMP协议向代理代理器发送命令，获取设备的状态信息以及进行配置操作。

代理代理器是网络设备中的软件或硬件模块，负责接收来自管理端的命令，并执行相应的操作。

被管理设备是指需要进行管理的网络设备，如交换机、路由器、服务器等。

这些设备通过代理代理器与管理端进行通信。

SNMP协议使用了一种基于对象的数据模型，这个模型被称为MIB （Management Information Base）。

MIB定义了一组规范，描述了设备上的各种对象及其属性。

每个对象都有一个唯一的标识符，称为OID （Object Identifier）。

管理端通过OID来获取设备的状态信息。

SNMP采用了客户-服务器模型。

管理端作为客户端发出请求，而代理代理器作为服务器端响应请求。

管理端通过SNMP协议向代理代理器发送请求，代理代理器根据请求执行相应的操作，并将结果返回给管理端。

二、SNMP协议的相关概念1. 管理信息库（MIB）管理信息库（MIB）是SNMP协议中用于描述网络设备上所有可管理对象及其属性的数据库。

MIB定义了一组层次化的对象，每个对象都有一个唯一的标识符（OID）。

管理端通过OID来获取设备的状态信息。

2. 管理器（Manager）管理器是指网络管理系统中的软件或硬件，负责监控和配置网络设备。

管理器通过SNMP协议与代理代理器进行通信，获取设备的状态信息以及进行配置操作。

SNMP协议详解SNMP（Simple Network Management Protocol）是一种广泛应用于网络管理的协议。

它提供了一种标准的方式，使得网络设备可以被监控、管理和配置。

本文将详细介绍SNMP协议的基本原理、架构、消息格式和功能。

一、基本原理SNMP协议的基本原理是基于客户端/服务器模型的。

它由两个主要组件组成：SNMP管理器和SNMP代理。

SNMP管理器负责发送管理请求和接收管理响应，而SNMP代理则负责接收管理请求并发送管理响应。

二、SNMP架构SNMP架构由三个主要组件组成：管理站点、代理站点和网络管理系统（NMS）。

管理站点是指运行SNMP管理器的计算机，代理站点是指运行SNMP代理的网络设备，而NMS是指集中管理和监控网络设备的系统。

三、消息格式SNMP协议使用了一种基于ASN.1（Abstract Syntax Notation One）的消息格式。

它定义了五种主要的消息类型：GET、GETNEXT、SET、GETBULK和RESPONSE。

其中，GET用于获取指定对象的值，GETNEXT用于获取下一个对象的值，SET用于设置指定对象的值，GETBULK用于获取大量对象的值，RESPONSE用于回复管理请求。

四、功能SNMP协议提供了一系列功能，包括设备发现、设备监控、设备配置和设备故障排除等。

其中，设备发现功能允许管理器自动发现网络中的设备，并获取设备的基本信息；设备监控功能允许管理器实时监控设备的状态和性能指标；设备配置功能允许管理器对设备进行配置和管理；设备故障排除功能允许管理器识别和解决设备故障。

五、SNMP版本SNMP协议有三个主要的版本：SNMPv1、SNMPv2c和SNMPv3。

SNMPv1是最早的版本，它提供了基本的网络管理功能，但安全性较差。

SNMPv2c是对SNMPv1的扩展，提供了更多的功能和安全性改进。

SNMPv3是最新的版本，它在SNMPv2c的基础上增加了安全性和认证机制。

SNMP协议详解简单⽹络管理协议（SNMP）是TCP/IP协议簇的⼀个应⽤层协议。

在1988年被制定，并被Internet体系结构委员会（IAB）采纳作为⼀个短期的⽹络管理解决⽅案；由于SNMP的简单性，在Internet时代得到了蓬勃的发展，1992年发布了SNMPv2版本，以增强SNMPv1的安全性和功能。

现在，已经有了SNMPv3版本。

⼀套完整的SNMP系统主要包括管理信息库（MIB）、管理信息结构（SMI）及SNMP报⽂协议。

（1）管理信息库MIB：任何⼀个被管理的资源都表⽰成⼀个对象，称为被管理的对象。

MIB是被管理对象的集合。

它定义了被管理对象的⼀系列属性：对象的名称、对象的访问权限和对象的数据类型等。

每个SNMP设备（Agent）都有⾃⼰的MIB。

MIB也可以看作是NMS（⽹管系统）和Agent之间的沟通桥梁。

它们之间的关系如图1所⽰。

图1 NMS Agent和MIB的关系MIB⽂件中的变量使⽤的名字取⾃ISO和ITU管理的对象标识符（object identifier）名字空间。

它是⼀种分级树的结构。

如图2所⽰，第⼀级有三个节点：ccitt、iso、iso-ccitt。

低级的对象ID分别由相关组织分配。

⼀个特定对象的标识符可通过由根到该对象的路径获得。

⼀般⽹络设备取iso节点下的对象内容。

如名字空间ip结点下⼀个名字为ipInReceives的MIB变量被指派数字值3，因⽽该变量的名字为：.dod.internet.mgmt.mib.ip.ipInReceives相应的数字表⽰（对象标识符OID，唯⼀标识⼀个MIB对象）为：1.3.6.1.2.1.4.3 图2 MIB树结构当⽹络管理协议在报⽂中使⽤MIB变量时，每个变量名后还要加⼀个后缀，以作为该变量的⼀个实例。

如ipInReceives的实例数字表⽰为：1.3.6.1.2.1.4.3.0.需要注意的是，MIB中的管理对象的OID有些需要动态确定，如IP路由表，为了指明地址202.120.86.71的下⼀站路由(next hop)，我们可以引⽤这样的实例：.dod.internet.mgmt.mib.ip. ipRouteTable.ipRouteEntry.ipRouteNextHop.202.120.86.71, 相应的数字表⽰为：1.3.6.1.2.1.4.21.1.7.202.120.86.71对于这种动态对象标识的实例，由于⽆法转换为预先指定的Readkey名称，与飞邻的产品架构冲突（需要动态⽣成可变Readkey），暂不考虑⽀持。

SNMP协议分析SNMP（Simple Network Management Protocol）是一种用于网络管理的协议，用于监控和管理网络设备。

SNMP协议的主要组成部分包括管理站点（SNMP Manager）和被管理设备（SNMP Agent）。

管理站点通常是网络管理员的计算机，负责收集和分析设备的信息，并发送管理指令给被管理设备。

被管理设备是需要被监控和管理的网络设备，例如路由器、交换机、防火墙等。

在SNMP协议中，被管理设备通过MIB（Management Information Base）来描述其各种参数和状态。

MIB是一个层次结构的数据库，类似于树状结构，包含了设备的各种对象和属性。

每个对象在MIB中有唯一的标识符，称为OID（Object Identifier）。

管理站点可以使用OID来获取被管理设备的参数和状态，也可以使用OID来设置设备的参数。

SNMP协议中定义了一系列的消息类型，用于在管理站点和被管理设备之间进行通信。

其中最常用的消息类型包括GET（获得一个或多个对象的值）、SET（设置一个或多个对象的值）、TRAP（发送一个事件通知给管理站点）等。

SNMP协议使用UDP协议来传输消息，通常使用161端口作为默认端口号。

管理站点和被管理设备之间通过SNMP协议进行通信时，采用client-server模式，即管理站点作为客户端发送请求，被管理设备作为服务器响应请求。

SNMP协议的安全性是一个重要的问题。

为了确保数据的机密性和完整性，SNMP协议引入了SNMPv3的安全机制，包括消息加密、消息完整性校验以及有限的访问控制。

SNMPv3还引入了用户身份验证和访问控制的功能，确保只有授权的用户才能访问和管理设备。

总结起来，SNMP协议是一种用于网络管理的协议，通过定义和管理设备的对象，并通过网络发送和接收消息来实现设备的监控和管理。

它是一种简单和灵活的协议，在网络设备管理和监控方面有着广泛的应用。
