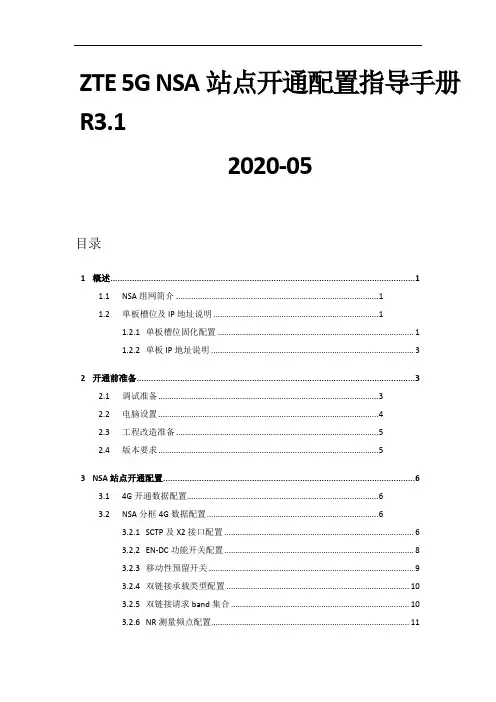

ZTE 5G NR NSA站点开通配置指导手册

格式：docx
大小：9.22 MB
文档页数：100

ZTE 5G NSA站点开通配置指导手册R3.12020-05目录1概述 (1)1.1 NSA组网简介 (1)1.2 单板槽位及IP地址说明 (1)1.2.1 单板槽位固化配置 (1)1.2.2 单板IP地址说明 (3)2开通前准备 (3)2.1 调试准备 (3)2.2 电脑设置 (4)2.3 工程改造准备 (5)2.4 版本要求 (5)3NSA站点开通配置 (6)3.1 4G开通数据配置 (6)3.2 NSA分框4G数据配置 (6)3.2.1 SCTP及X2接口配置 (6)3.2.2 EN-DC功能开关配置 (8)3.2.3 移动性预留开关 (9)3.2.4 双链接承载类型配置 (10)3.2.5 双链接请求band集合 (10)3.2.6 NR测量频点配置 (11)3.2.7 NR邻接小区配置 (12)3.2.8 NR邻接关系配置 (14)3.2.9 B1测量门限配置 (15)3.2.10 PDCP SN长度配置 (16)3.2.11 4G加密与完保配置 (17)3.2.12 下行流控模式配置 (18)3.2.13 多PLMN MOCN配置 (18)3.3 NSA分框5G配置核查 (19)3.3.1 频段指示配置 (19)3.3.2 中心载频配置 (20)3.3.3 PDCP SN长度配置 (20)3.3.4 PMI测量资源配置 (21)3.3.5 PDCCHconfig参数 (22)3.3.6 终端类型配置 (23)3.3.7 5G加密与完保配置 (23)3.3.8 5G帧频调整配置 (24)45G一键式参数联动配置 (26)4.1 参数联动功能介绍 (26)4.2 参数联动修改配置 (27)4.2.1 参数联动前置检查 (27)4.2.2 参数联动配置方法 (29)4.2.3 参数联动后配置修改 (32)55G站点开通调试 (33)5.1 注意事项 (33)5.2 5G站点开通方式与流程介绍 (36)5.3 5G站点开通方式适用场景对比 (38)5.3.1 WebLMT基站开站 (39)5.3.2 WebLMT临时IP开站 (60)5.3.3 PNP方式开站 (65)5.3.4 镜像烧录开站 (71)5.4 NSA接入调试 (78)5.4.1 4/5G正常接入信令流程 (78)5.4.2 B1测量不下发问题排查 (82)5.4.3 测量报告不上报问题排查 (85)6附录 (86)6.1 WebLMT容器查询方法 (86)6.2 VSW更换5G小版本 (87)6.2.1 删除冗余文件 (88)6.2.2 上传CPU\FPGA版本 (89)6.3 VSW前台刷初始版本方法 (90)6.3.1 解压开站版本包 (90)6.3.2 修改flag.json脚本 (91)6.3.3 安装容器和版本 (91)6.4 机框EID查询 (93)6.5 网管https server ip和端口查询 (94)6.6 AAU机型最大功率表 (96)6.7 频点配置对照表 (97)6.8 密码使用策略 (97)1 概述1.1 NSA组网简介Non-Standalone（NSA）非独立组网架构采用4G和5G网络联合组网，在3GPPTS 38.801 中定义Option3/3a/3x 、Option 4/4a以及Option 7/7a/7x 三大类部署架构方案。

当前我司外场NSA场景一般采用Option 3x架构，如下图所示。

NSA（Non-Standalone）组网方案可以4G\5G共框，也可以4G\5G分框。

本文以V9200（VSWc2+VBPc5) + B8200（CCE1+BPN）方案为例，简要介绍NSA分框的开通配置方法。

从开通流程上看，建议NSA开通步骤按照先开通4G再开通5G的顺序进行操作，如果先从5G开通，则会面临5G站点开通后偶联无法正常建立的问题。

1.2 单板槽位及IP地址说明1.2.1 单板槽位固化配置由于5G单板热量较高，出于散热考虑，需要对单板使用的槽位进行固化。

1.对于NSA S111单层组网：5G侧存在2.6G、3.5G、3.7G、4.9G的场景，且需要配置为3小区，请参照如下的单板槽位进行配置固化，2.6G、3.5G、3.7G基带板固化在8槽位；若现场无双层组网（2.6G+4.9G）需求，4.9G基带板配置在8槽位。

若现场有双层组网（2.6G+4.9G）需求，4.9G基带板配置在7槽位。

2.对于NSA S222单层组网：5G侧存在2.6G、3.5G、3.7G、4.9G的场景，且需要配置为6小区，请参照如下的单板槽位进行配置固化，2.6G、3.5G、3.7G、4.9G基带板需要配置在7槽位、8槽位。

3.对于NSA S222双层组网：5G侧为2.6G+4.9G双层组网场景，请参照如下的单板槽位固化配置，2.6G配置在8槽位；4.9G配置在7槽位。

注：2.6G+4.9G双层组网场景，即2.6G的5G小区和4.9G的5G小区同时以某一个4G小区作为锚点。

1.2.2 单板IP地址说明各单板操作维护地址：192.254.X.16 （X为槽位号）VSW单板配置有三个CPU，IP分别对应为：192.254.X.16（CPU0）；192.254.X.48（CPU1)；192.254.X.80（CPU2）；X为槽位号，目前只用到了CPU0。

VBPc5单板三个MCS片操作维护地址分别为：192.254.X.16 (MSC0) ；192.254.X.48(MCS1) ；192.254.X.80 (MCS2) （X为槽位号）2 开通前准备2.1 调试准备使用WebLMT和镜像烧录开站需调试人员上站操作，PnP开通需要提前获取VSW的EID码，站点开通人员需根据调试方式准备相关工具及资料。

2.2 电脑设置●调试电脑配置IP：综合考虑需要进行V9200近端调试以及4/5G CPE的调试，因此，需要在调试电脑网卡中添加两个IP地址，并且特别注意的是，子网掩码要配置为255.255.0.0，不能配置为255.255.255.0。

（1）192.254.1.13，子网掩码：255.255.0.0（2）192.252.1.13，子网掩码：255.255.0.0●调试电脑用网线直连V9200的Debug口。

●关闭调试电脑的防火墙、杀毒软件、VPN代理。

调试电脑、ITBBU、传输之间的连接关系如下图所示：2.3 工程改造准备1. 4G FDD锚点站，必须接GPS，并且要将时钟同步模式，修改为“相位同步”，否则会导致NR空口误包率高，从而影响业务性能。

并且对于自研TUE，存在测量不到4G邻区导致无法切换的问题，需要现场执行《5G NR产品技术通告006---5G NSA组网TUE切换场景下LTE侧新增GPS天馈并配置相位同步的技术通告》，链接：2. 联通IPRAN传输方案：特别强调的是，NSA下的4G、5G X2接口时延原则上越小越好，建议单向时延小于2ms最好，最大不可超过4ms。

3. 4G（或多模）站点的主控板、基带板、FM、FAN等需要替换，由于各个运营商市场策略不同，具体的利旧与替换原则，请和MKT确认或参照各运营商的工程技术实施方案。

4. 4G CPE版本支持LTE带宽为5M/10M/20M，但5M带宽验证不充分，且不支持15M带宽；对于锚点为15M带宽的场景，需要缩频或者扩频。

5. 其余工程方案的要求可以参照：（1）联通：《中国联通5G预商用网工程技术实施方案》（2）移动：《中国移动5G NSA预商用网工程技术方案》（3）电信：《中国电信5G NSA预商用网工程技术方案》版本要求1. 中兴核心网EPC内部版本号要求如下：当前V4版本原则上已经支持NSA开通，这里给出V4版本（内部版本号）需求情况，供各局点确认。

3 NSA站点开通配置●NSA分框场景4G制式部分，可以参照3.1节、3.2节进行开通配置。

●NSA分框场景5G制式部分，可以参照3.3节进行开通配置。

● 3.2节以FDD 1800为锚点进行配置说明。

●V2.00.21.01P03版本支持TDD F频段做锚点站，锚点站上的配置与FDD1800做锚点站时，配置完全相同，具体可以参考3.2节。

3.1 4G开通数据配置若现场涉及FDD 4G站点的新开站数据配置，可以参考如下的文档。

4G开通基数据配置.docx3.2 NSA分框4G数据配置3.2.1 SCTP及X2接口配置配置SCTP及X2接口，SCTP远端端口号建议配置为36998，远端地址配置为5G业务IP地址，出入流个数必须大于等于3，SCTP链路类型配置为“EN-DCX2[2]”。

配置SCTP后，若EN-DC X2AP配置无法自动生成，则需要手动进行添加，而且EN-DC X2AP占用该SCTP的最后一个流ID。

如下图所示。

注：SCTP远端端口号、远端地址、出入流个数必须按照上述要求配置，否则会导致gNB至PCE的E1链路出现问题，进而导致SN添加的B1测量无法下发。

3.2.2 EN-DC功能开关配置该参数默认是“关闭”状态，表明该小区不支持4/5G双链接，测试4G/5G SN添加时，需要将该开关配置为“打开”，如下图所示。

注：EN-DC功能开关，对于FDD 1800做锚点站时（TDD F频段做锚点站时，不存在License限制），会受基站级License限制，直接在网管上配置为“打开”，会产生“配置数据和License授权不匹配”告警，因此，需要提前申请License，请联系CL产品支持部杨建平申请。

对应基站级License的这两个开关，申请模板默认为关闭，需要改为TRUE。

下载《LTE & NB-IoT License申请和部署概要说明》，获取相应版本License申请模板和指导文档，链接如下：3.2.3 移动性预留开关“移动性预留开关6”打开代表基站运行的为RRC 930协议版本，关闭代表基站运行的为RRC630协议版本。

此处根据调试需求进行配置，若调试的为930协议版本，则打开；调试的为630协议版本，则关闭。

后续协议升级后，开关保持打开状态即可。

3.2.4 双链接承载类型配置针对数据默认承载进行双链接承载类型的修改，语音承载不用修改。

（数据默认承载一般为QCI9，也可能为QCI8、QCI6，现场根据实际修改。

）下图以QCI9为例，修改双链接承载类型为“SCG模式[1]”，注意不能配置为“MCG 模式[0]”，否则会导致B1测量不能下发，SN添加失败。

默认承载在4G基站信令：Initial Context Setup Request消息里进行确认，具体如下图所示：3.2.5 双链接请求band集合V2.00.21.01P05版本，网管升级到V12.19.11后新增两个A类参数，这两个参数必须配置运营商支持的band集合，UE才能做双链接。
