初三物理电功和电热检测试题及答案

九年级物理电功与电热单元检测题（附答案）物理：第十五章电功与电热单元检测五（苏科版九年级下）一、填空题（12分）1．电能表是测量________的仪表．1kWh的电能可供标有“220V40W”的灯泡正常工作________h．2．小明同学发现他家的电能表上标有“2400imp/Kw•h”的字样，你知道它表示的含义吗？___________________________________3．把Ａ、Ｂ两段导体并联在电路中，若它们的电阻之比是ＲＡ∶ＲＢ＝5∶4，则它们的功率之比PＡ∶PＢ＝_________；若把它们串联在电路中时，导体Ａ的电功率Pa和导体Ｂ的电功率Pb之比Pa∶Pb＝_________。

4.图中A．B两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他___________触电，用手直接接触B 点时，他_________触电（选填“会”或“不会”）。

5.如图所示的电路中，电源电压为6V，开关S断开时，电流表的示数为0.3A，开关S闭合时电流的示数为0.5A，则R2的阻值为______Ω，R1消耗的功率是______W，2秒种内整个电路消耗的电能是______J．6.灯L1标有“6V6W”，灯L2标有“6V3W”．把它们串联在电压为9V的电源上，灯L1的功率是_______W．★7．根据学过的电学知识和利用电压表可以测量出两处之间的距离。

如图所示，在乙处某施工工地接有一个“220V100W”的灯泡。

测得甲处电源两极间电压是220伏，乙处灯泡两端电压是193.6伏，输电用的铝导线每1米长的电阻为0.02欧，由此可知，甲、乙两处间的距离是米。

(设灯丝电阻不随温度变化)二、选择题（本题共10小题，每题3分，共30分）1．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15分钟内，消耗电能0.3千瓦时，这个用电器可能是（）A．空调器B．电冰箱C．电视机D．白炽灯2．有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是（）A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮3．把标有“12V12W”的灯L1和“12V6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（）A．L1、L2两灯均能正常发光B．L1、L2两灯均不能正常发光，但L2为较亮C．L1、L2两端均不能正常发光，但L1灯较亮D．把电源电压提高到24伏，L1、L2两灯都能正常发光4．一台电风扇和一个电熨斗，如果使用时电流做功相同，电能转化为内能（）A．一样多B．电风扇较多C．电熨斗较多D．无法比较5．在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。

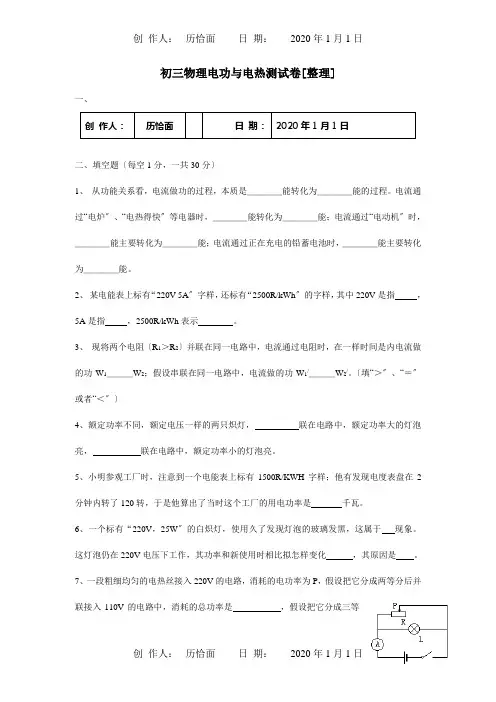

初三物理电功与电热测试卷[整理]一、创作人：历恰面日期：2020年1月1日二、填空题〔每空1分，一共30分〕1、从功能关系看，电流做功的过程，本质是＿＿＿＿能转化为＿＿＿＿能的过程。

电流通过“电炉〞、“电热得快〞等电器时，＿＿＿＿能转化为＿＿＿＿能；电流通过“电动机〞时，＿＿＿＿能主要转化为＿＿＿＿能；电流通过正在充电的铅蓄电池时，＿＿＿＿能主要转化为＿＿＿＿能。

2、某电能表上标有“220V 5A〞字样，还标有“2500R/kWh〞的字样，其中220V是指，5A是指，2500R/kWh表示。

3、现将两个电阻〔R1＞R2〕并联在同一电路中，电流通过电阻时，在一样时间是内电流做的功W1＿＿＿W2；假设串联在同一电路中，电流做的功W1/＿＿＿W2/。

〔填“＞〞、“＝〞或者“＜〞〕4、额定功率不同，额定电压一样的两只炽灯，联在电路中，额定功率大的灯泡亮，联在电路中，额定功率小的灯泡亮。

5、小明参观工厂时，注意到一个电能表上标有1500R/KWH字样；他有发现电度表盘在2分钟内转了120转，于是他算出了当时这个工厂的用电功率是千瓦。

6、一个标有“220V，25W〞的白炽灯，使用久了发现灯泡的玻璃发黑，这属于现象。

这灯泡仍在220V电压下工作，其功率和新使用时相比拟怎样变化，其原因是。

7、一段粗细均匀的电热丝接入220V的电路，消耗的电功率为P，假设把它分成两等分后并联接入110V的电路中，消耗的总功率是，假设把它分成三等分后并联接入220V 的电路中，消耗的总功率是 。

8、在如下图电路中，电源电压保持不变，当闭合开关，将滑动变阻器的滑片P 由中点向右挪动的过程中，电流表的示数将＿＿＿＿＿，灯泡L 消耗的电功率将＿＿＿＿，变阻器R 消耗的电功率将＿＿＿＿＿。

〔填“变大〞、“变小〞或者“不变〞〕9、甲、乙两盏小灯泡上分别标有“3V 3W 〞和“6V 3W 〞的字样，将它们串联接入电路,使其中一盏灯正常发光,另一盏灯较暗，那么电源电压应等于 V 。

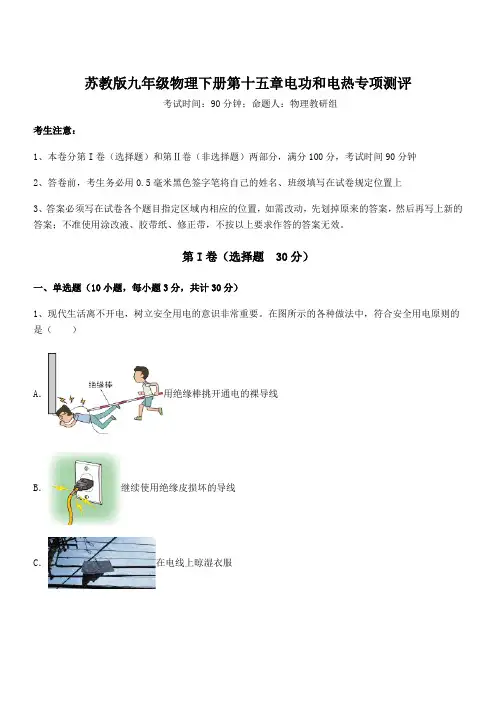

苏教版九年级物理下册第十五章电功和电热专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、现代生活离不开电，树立安全用电的意识非常重要。

在图所示的各种做法中，符合安全用电原则的是（）A．用绝缘棒挑开通电的裸导线B．继续使用绝缘皮损坏的导线C．在电线上晾湿衣服D．在高压电线下放风筝2、关于如图所示的实验，下列说法中错误的是（）A．该实验研究的是电流的热效应，实验中要控制两烧瓶中煤油的质量相同B．实验中串联的目的是为了控制通过两电阻丝的电流相同C．该装置是探究电流产生的热量与电流大小的关系D．实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少3、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。

安全用电是每一位公民的必备素养。

下列做法中不符合．．．安全用电原则的是（）A．不接触低压带电体，不靠近高压带电体B．在家庭电路中安装保险丝或空气开关C．用电器电线绝缘皮破损了仍继续使用D．及时更换达到使用寿命的插座、导线和家用电器4、小明按照图甲连接了实验电路，闭合开关S，滑片P从图甲中位置由右向左滑动的过程中，记录了不同位置电流表和电压表的示数。

他依据实验数据作出U-I图像，如图乙所示。

当电压表示数是4.5V 时，电阻R0消耗的电功率大小是（）A．1.5W B．3W C．4.5W D．6.75W5、在国际单位制中，电功率的单位是（）A．安培B．伏特C．焦耳D．瓦特6、下列物理量中，以科学家的名字焦耳作为单位的物理量是（）A．电压B．电功C．电阻D．电功率7、如图所示为一种试电笔的构造图，下列说法中正确的是（）A．使用试电笔时手可以接触金属笔尖B．使用试电笔时手不要接触金属笔卡C．试电笔中的电阻可以用铁丝代替D．正确使用试电笔，若氖管发光则说明接触的是火线8、如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动时，下列说法正确的是（）A．电流表的示数变大，灯L的亮度变亮B．电压表的示数变大，灯L的亮度变暗C．电流表的示数变小，灯L的亮度变暗D．电压表的示数不变，灯L的亮度不变9、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短10、如图所示，电源电压恒定不变，开关都闭合后，电路正常工作。

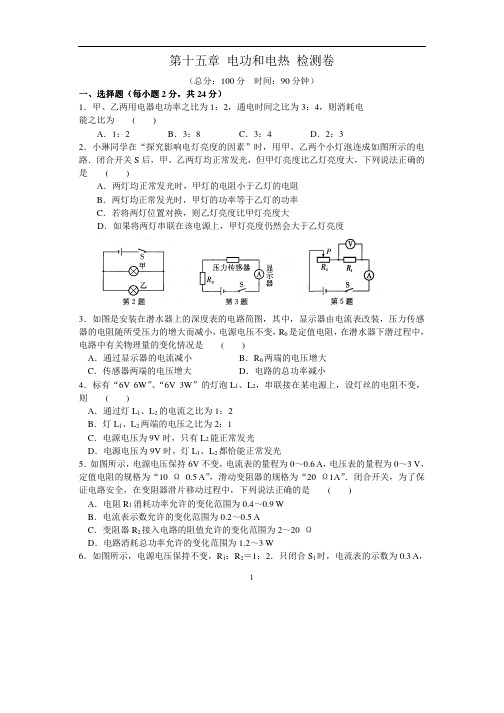

第十五章电功和电热检测卷（总分：100分时间：90分钟）（每小题2分，共24分）选择题（一、选择题1．甲、乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗电能之比为( )A．1：2 B．3：8 C．3：4 D．2：32．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大，下列说法正确的是( )A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B．两灯均正常发光时，甲灯的功率等于乙灯的功率C．若将两灯位置对换，则乙灯亮度比甲灯亮度大D．如果将两灯串联在该电源上，甲灯亮度仍然会大于乙灯亮度3．如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是( )A．通过显示器的电流减小B．R0两端的电压增大C．传感器两端的电压增大D．电路的总功率减小4．标有“6V 6W”、“6V 3W”的灯泡L1、L2，串联接在某电源上，设灯丝的电阻不变，则( )A．通过灯L1、L2的电流之比为1：2B．灯L1、L2两端的电压之比为2：1C．电源电压为9V时，只有L2能正常发光D．电源电压为9V时，灯L1、L2都恰能正常发光5．如图所示，电源电压保持6V不变，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻的规格为“10 Ω0.5 A”，滑动变阻器的规格为“20 Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是( )A．电阻R1消耗功率允许的变化范围为0.4～0.9 WB．电流表示数允许的变化范围为0.2～0.5 AC．变阻器R2接入电路的阻值允许的变化范围为2～20 ΩD．电路消耗总功率允许的变化范围为1.2～3 W6．如图所示，电源电压保持不变，R1：R2＝1：2．只闭合S1时，电流表的示数为0.3 A，12R 1消耗的功率为P 1；只闭合S 2时，R 0消耗的功率为0.8 W ，R 2消耗的功率为P 2，且P 1：P 2＝9：8．则下列结果正确的是 ( )A ．电源电压为12 VB ．R 0的阻值为40 ΩC ．R 2的阻值为20 ΩD ．R 0先后两次消耗的功率之比为3：27． “测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S ，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是( )A ．小灯泡发生短路B ．小灯泡发生了断路C ．滑动变阻器发生了短路D ．滑动变阻器的滑片接触不良8如图所示的实验装置中，三个相同的烧瓶A 、B 、C 内都盛有质量和初温均相等的液体，其中A 、B 烧瓶中装的是水，C 烧瓶中装的是煤油，A 、B 、C 瓶中电阻丝的阻值分别为R A 、R B 、R C ，且R A ＝R C >R B ．当合上开关S 通电一定时间后（三个烧瓶中的液体均未达到沸腾），A 、B 、C 瓶中温度计示数分别为T A 、T B 、T C ． 对三支温度计示数的判断，下列说法正确的是（均不计热损失，比热容c 水>c 煤油）( )A ．T A ＝TB <TC B ．T A ＝T C >T B C ．T C >T A >T BD ．T A >T B >T C9．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光，下图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是 ( )10．如图是某家庭电路，闭合开关，灯不亮．用试电笔接触c 点氖管不发光，接触d 点氖管发光．已知该电路有两处故障，则下列判断正确的是( )A ．ac 间断路，bd 间断路B ．ac 间断路、eb 间断路C ．ac 间断路、cd 间短路3 D ．eb 间断路、cd 间短路11．如图所示的做法符合安全用电原则的是 ( )12．关于家庭电路与安全用电，下列说法正确的是 ( )A ．家庭电路中各用电器间是串联关系B ．家用电器的金属外壳应该用导线接地C ．电热毯的电阻丝断了，将电阻丝的两个断头接上后还可以安全使用D ．人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线不会触电二、填空题填空题（（每空1分，共28分）13．小明家电能表上个月底表盘数字是4(2)根据这些数据推算，这个电热器的功率P 与电流I 两者之间的关系式是_______．17．如图所示电路，电源电压保持不变，R 为定值电阻，闭合开关S ，调节滑动变阻器，发现电流表示数从0.1 A 变为0.3A ，电压表示数改变了4 V ．由此可判断在这一过程中滑动变阻器连入电路的阻值_______（变大／变小），定值电阻R 的电功率变化了_______W ．18．如图所示的电路电源电压不变，R 为“10 Ω 1 A ”的变阻器，A 、B 间接入“6V 3、3W ”的灯L 1，闭合开关S 后，调节P 到适当位置使L 1正常工作．若L 1换成“8V 4 W ”的L 2，要使L 2也正常工作，应使滑片P_______（左移／右移／不 动）．如果调节滑片时L 1、L 2都能正常工作，则电源电压的范围是_______．19．如图所示，电源电压不变，将定值电阻R 1和R 2串联后接在电源上，R 1消耗的功率为3W ，R 2消耗的功率为6W ，则R 1＝_______R 2；若将它们并联后仍接在该电源上，则电路消耗的总功率为_______W ．20．两定值电阻R A 和R B 中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V 的电源两端，电路的总功率为_______W ，通电一段时间后，R A 和R B 产生的热量之比是_______．21．小明观察家里的电饭煲铭牌：额定电压为220 V ，保温功率为20 W ，但加热功率已经磨损，电饭煲的工作原理如图所示，通过单刀双掷开关S 调节加热和保温两种状态，R 0为电热丝．他想利用家里的电能表测出它的加热功率，于是他关闭了家里所有其他用电器，只让电饭煲工作，观察了电能表，发现上面标有“3000 r/(kW ·h)”，请你帮助小明解决下列问题．(1)电饭煲在加热状态时，开关S 应与触点_______连接；(2)他发现正常加热了6 min 电饭堡就转为保温状态，在这6 min 内电能表转盘刚好转了300r ，则电饭煲的加热功率是_______W ；(3)如果该电饭煲正常加热消耗了6.72×105 J 电能，这些能量全部被水吸收，能将_______kg 水在1个标准大气压下由20℃加热至沸腾[c 水＝4.2×103 J/(kg ·℃)]；(4)保温10 min ，电热丝R 0产生的热量为_______J ．522．如图甲所示电路，符合安全用电原则，由图可知线_______是火线；图乙表示小刚同学在用测电笔辨别火线和零线，由图可知插座_______（左／右）孔接零线．23．家庭电路的火线与零线之间的电压为_______V ，考虑到用电安全，家庭电路中一般还接有_______线．24．在家庭电路中电灯、插座、电视机的连接方式是_______（串联／并联）．用电器越多电路中的总电流_______（越大／越小），为了避免导线过热而烧坏，在电路中要_______（串联／并联）熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是_______（甲／乙）．三、解答题解答题（（共48分）25．（3分）如图，用笔画线代替导线将部分家庭电路连接完整．26．（3分）小东想在卧室里安装一只顶灯，既能在卧室门边用开关控制，又能在床边用开关控制，可一直没有设计出控制顶灯的电路图，一天，老师让同学们安装和研究楼梯灯电路，做了实验后，小东豁然开朗，他马上设计出正确的顶灯电路控制图，请你画出小东设计的电路图．27．（8分）在“测量小灯泡电功率”的实验中，电源电压是4.5 V ，小灯泡额定电压是2.5 V ，电阻约为10 Ω．(1)请你用笔画线代替导线，将图甲中的实物电路连接完整（要求滑片向右移动时灯泡变暗）．6(2)小云同学连好最后一根导线，灯泡立即发出明亮耀眼的光且很快熄灭．检查发现连线正确，请你找出实验中两个操作不当之处：①______________________________________________________________________， ②______________________________________________________________________．(3)故障排除后，小云同学闭合开关，移动滑动变阻器的滑片P 到某点，电压表的示数如图乙所示，为_______V ．若她想测量小灯泡的额定功率，应将图甲中的滑片P 向_______(A/B)端移动，使电压表示数为2.5 V ．(4)她又移动滑片，记下几组对应的电压表和电流表的示数，并绘制成图丙所示的I －U 图象，根据图象信息可以计算出小灯泡的额定功率是_______W ．(5)在她移动滑片过程中，发现电压表示数要比电流表示数增大的快，这是因为_______．(6)另一组同学连好同样的电路，闭合开关，移动滑动变阻器的滑片P ，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是___________________________________（写出一种情况即可）．28．（7分）在学习“探究影响电流热效应的因素”时，同学们发现用电阻丝对煤油加热时，观察温度计的示数变化的过程非常耗时，为了减少实验的时间，他们提出了如下改进的设想：设想一：将煤油换成水来做实验，设想二：通过加热空气来做实验．(1)根据所学知识，他们经过讨论，断定设想一是错误的，你认为他们判断的依据 是：_________________________________________________．(2)为了验证设想二，他们设计了下面的实验：7①在相同的锥形瓶中装入_______的红墨水，用相同的电阻丝及玻璃管组成如图A 、B 的装置，通电后通过玻璃管中液柱的高度来显示_______的大小，然后把它们分别接入相同的电路，发现在相同的短时间内A 管中的液柱比B 管上升迅速，这说明_______．②在塞橡皮塞时发现有液体进入玻璃管并高出瓶内的液面，这是因为_______，为了使管内的液柱与瓶内液面相平，他们用带有针头的注射器通过橡皮塞插入瓶内如图C 甲所示，接下来的操作是_______．③同学们用两根电阻丝(R 甲>R 乙)插入相同的甲、乙瓶中并接入电路如图C 所示，闭合开关，甲、乙两玻璃管中液面如图D 所示，由此得出关于电热的结论是__________________．29．（5分）某豆浆机内部简化电路如图所示，R 为电热丝，○M 为电动机，其额定功率是220 W ，S 1为控制电动机工作的自动开关，小明磨制豆浆时，把豆浆机接人220 V 电路中工作20 min ，其间电动机转动时间共2 min ，电动机转动时电路总电流是3 A ．求：(1)电动机转动时通过线圈的电流；(2)电热丝R 的阻值；(3) 20 min 内豆浆机消耗的电能．30．（7分）如图甲所示，电源电压恒定，导体电阻的阻值不随温度的变化而变化．某同学把不同的定值电阻分别接入ab 之间，得到ab 两端的电压与接入电阻大小的关系如图乙所示，当ab 间只接入电阻R 1时，电压表的示数U1如图丙所示；当ab 间只接入电阻R 2时，电压表的示数为3.6伏，电阻R 0所消耗的功率为2.43瓦．(1) U 1的示数是_______伏；(2)请你将图丁中的电压表按甲电路图正确连接起来；(3)根据图乙可得，电阻R 1：R 2＝_______；(4)求电源电压及电阻R 0阻值．831．（6分）如图所示，电源电压恒定不变，电阻R 1的阻值为5 Ω，小灯泡上标有“12V 6W ”字样，闭合开关S ．(1)当开关S 1、S 2都闭合，滑动变阻器的滑片P 移到最右端时，电流表的读数为1.7 A ，小灯泡恰能正常发光，求滑动变阻器的最大阻值；(2)当开关S 1、S 2都断开，滑动变阻器的滑片P 在最右端，求电流表的读数和滑动变阻器消耗的电功率．32．（5分）下图是一种调温型电热毯的电路示意图，R 1和R 2是两根相同的电热丝．图中虚线框内是“三刀四挡”滑动式调温开关，“三刀”（即AB 、CD 、EF 三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”挡中的某一挡位上，当开关处于“4”挡时，电热毯不发热；当开关处于其他三挡中的某一挡位时，电热毯的最小发热功率为30 W ．(1)电热毯以最小发热功率工作时，流过电路中的电流为_______A(结果保留两位小数)；(2)开关分别处于“1”、“2’挡时，电热毯的发热功率分别为_______W 、_______W ；(3)开关处于“3”挡时，电热毯工作30分钟产生的热量是多少焦？33．（4分）晚上，小红来到书房，准备做作业，闭合开关，白炽灯瞬间发光后立即熄灭，爸爸放下手中正在清洗的苹果，马上过来踩着木凳上去看了一下说：“灯丝烧断了……”，然后拿着灯口轻轻摇了几下，白炽灯又重新发光了……(1)请帮小红分析开关闭合瞬间灯丝易被烧断的原因．(2)请对小红爸爸的某一做法进行简单评价并解释．参考答案一、1．B 2．A 3．B 4．C 5．A 6．A7．A 8．C 9．B 10．B 11．C 12．B 二．13．100 1.2×10314．1030.2 15．60 16．(1)1 9 (2)P＝100I217．变小 1.6 18．左移8～11V 19．0.5 40.5 20．0.6 1：2 21．(1)2 (2)103(3)2 (4)240 22．a 左23．220 地24．并联越大串联甲三、25～26．如图所示27．(1)如图所示(2)①连接电路时，开关没有断开 ②滑动变阻器的滑片未调至阻值最大处 (3)1.8 A(4)0.75(5)灯丝的电阻随温度的升高而增大（其他合理答案均可）(6)小灯泡灯丝断了（或灯泡断路，其他合理答案均可）28．(1)水的比热容大，温度难升难降(2)①等质量 温度变化 气体传热本领比液体好 ②瓶内气压大于外部气压抽气③电流和通电时间一定时，电阻越大，产生的热量越多29．(1)1A(2)110 Ω (3)5.544×105 J30．(1)6 (2)如图所示 (3)3：1(4)12 Ω31．(1)10 Ω(2)0.8 A 6.4 W32．(1)0.14(2)120 60 (3)5.4×104 J33．(1)开灯瞬间，灯丝温度低，电阻小．根据焦耳定律可得Q＝I2Rt＝2UtR，可知电压一定时，电阻越小，相同时间内产生的热量越多，温度越高，所以开灯瞬间容易烧断．(2)踩木凳做法较好．因木凳是绝缘体可防止触电事故．9。

初三物理电功电热和电功率试题答案及解析1. （4分）小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电 度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为 W.【答案】100；1200【解析】（1）电能表计算本月用电的方法是：月末的减去月初的示数，电能表的读数时注意最后一位是小数，单位kW•h ；月底电能表示数W 2=1362.5kW•h ，小明家本月用电：W=W 2-W 1=1362.5kW•h -1262.5kW•h=100kW•h=100度．（2）3000r/kW•h 表示的是接入这个电能表的电路中每消耗1kW•h 的电能，电能表的转盘转3000r ，或者表示电能表每转1r ，电路中消耗1/3000kW•h 的电能，电能表转盘转动600r ，电路消耗的电能为：W'=600×1/3000kW•h=0.2kW•h ，电热水壶单独工作的时间；t=10min=1/6h ，电热水壶的实际功率：【考点】电能表的认识，用电能表和手表测电功率，电功率的计算2. 如图所示的电路中，电源电压不变，电灯L 标有“6V 1.2W“字样．当开关S 1、S 2均闭合时，电灯L 恰能正常发光，电流表示数为 0.5A ．则电动机两端电压为 V ，通过电动机的电流为过 A ，通电1min 电路消耗电能 J ．【答案】（1）6；0.3；（2）180．【解析】当开关S 1、S 2均闭合时，灯泡与电动机并联，电流表测干路电流． （1）∵并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光， ∴电动机两端的电压U M =U L =6V ，∵P=UI ，∴通过灯泡的电流I L =P L /U L =1.2W/6V=0.2A ，∵并联电路中干路电流等于各支路电流之和，∴通过电动机的电流I M =I-I L =0.5A-0.2A=0.3A ； （2）通电1min 电路消耗电能：W=UIt=U L It=6V×0.5A×60s=180J ．【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律；电功的计算3. 2013年6月，我国空调“能效比”实行新的等级标准，空调制冷“能效比”EER 是指空调制冷量与制冷时消耗的电功率比．小明家需要一台制冷量为3200W 的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为 W ；若选“能效比”为4.0的空调，工作1h 将比原空调节约电能 kW ．h ．【答案】1000；0.2．【解析】∵能效比是指空调制冷量与制冷时消耗的电功率比，∴能效比为3.2的空调消耗的电功率：P 1=P 制冷量 /3.2=3200W /3.2=1000W ，能效比为4.0的空调消耗的电功率：P 2= P 制冷量 / 4=3200W /4=800W ， 节约的电功率：P=P 1-P 2=1000W-800W=200W=0.2kW ， 工作1h 节约的电能： W=Pt=0.2kW×1h=0.2kW•h ． 【考点】电功率的计算；电功的计算4.标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1【答案】C【解析】已知两灯的额定电压和额定功率可求两灯的电阻，还知道两灯串联，所以电流相等．再根据选项所给条件逐一解决．A、两灯串联，所以电流相等，则通过灯L1和L2的电流之比为1：1，故A错误；B、R1===12Ω，R2===24Ω，则灯L1和L2的电阻之比为1：2；故B错误；C、将它们串联在某电源上，两灯都发光，由P=I2R可知灯L2比灯L1的实际功率大，故灯L2比灯L1亮．D、将它们串联在某电源上，两灯都发光，由P=I2R可知：===，故D错误．【考点】实际功率点评：本题考查电功率的计算和欧姆定律的应用，以及电阻的串联．关键是知道灯泡的亮暗取决于实际功率的大小．5.在下列现象中，可能引起保险丝熔断的是①插座中的两根线头相碰②开关中的两根线头相碰③电路中增加了大功率用电器④户外输电线绝缘皮损坏A．①和②B．②和③C．②和④D．①和③【答案】D【解析】保险丝熔断是由于电流过大，这可能是短路引起的，如插座中的两根线头（火线和零线）相碰，也可能是由于用电器的总功率过大，所以D正确，开关中的两根线头相碰，不会造成短路，只是开关不再起作用，电路一直是通路。

专 题 训 练 电 功 率一、填空题1．某家用电能表上标有“220V 10A 3000R ／kWh ”字样，当家中用电器全部工作时，电能表1min 转了60转，由此可估算出该家所有用电器的总功率为 W ；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加 W 以下的用电器．2．把标有“6V 3W ”和“6V 6W ”的两盏电灯串联后接入电路中，如果让 其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两 端的电压应为 V ，两灯消耗的实际总功率为 W ．3．如图3所示，已知电源电压保持4.5V 不变，电压表量程0～3V ，滑动变阻器R 的最大阻值20Ω，小灯泡L 标有“2.5V 1.25W ”的字样. 闭合开关后，当小灯泡正常发光时，它的阻值为 Ω，滑动变阻器接入电路的阻值为 Ω. 若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 W.4．有两盏正在使用的白炽灯泡甲和乙．若乙灯比甲灯亮，则 （ )A ．乙灯的灯丝电阻一定比甲灯的大B ．乙灯两端的电压一定比甲灯两端的大C ．电流通过乙灯做的功一定比甲灯的多D ．相同时间内乙灯消耗的电能一定比通过甲灯的多5．在图5所示的电路中，电源电压保持不变，开关S 闭合后，调节滑动变阻器滑片P 的位置，当灯泡L 恰好正常发光时，电流表A 的示数为0.5A ，电压表V 的示数为2V ，则关于该电路，下述判断正确的是 （ ）A ．电源电压是2VB ．灯泡的额定功率是1WC ．若滑片再向右滑动，灯泡有可能被烧毁D ．若滑片再向右滑动，电流表示数将减小，电压表示数将增大6．如图6是伏安法测小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是 （ ）A ． 在连接电路时，应将开关断开，并将变阻器阻值调至最大值B ． 小灯泡的额定功率为0.72W ，此时的电阻为8ΩC ． 如果将滑片P 向a 端滑动，则电压表的示数将变大D ． 如果将滑片P 向b 端滑动，则小灯泡的实际功率将大于额定功率图 3 图 5 图6图87．如图8所示，电源电压不变，定值电阻R 的阻值为18Ω．有四只 白炽灯泡L 1、L 2、L 3、L 4，它们的规格分别为“3V2W ”、“6V2W ”、“12V2W ”、 “24V2W ”．当把它们分别接在电路中的M 、N 两端时，实际功率最大的 是 （ ）A ．L 1B ．L 2C ．L 3D ．L 48、为防止酒驾事故的出现，酒精测试仪被广泛应用。

九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。

苏科版物理九年级全册第十五章电功和电热素养检测（含解析）第十五章素养综合检测电功和电热(满分100分,限时45分钟)一、选择题(每小题3分,共21分)1.(2022湖北宜昌中考)在如图所示的家庭电路中,闭合开关S,灯泡不能发光,用试电笔检测双孔插座左右两孔,氖管都发光。

若电路中只有一处故障,则发生故障的是()A.插座发生短路B.灯泡发生短路C.de间断路D.ef间断路2.(2023山东日照中考)如图是某款洗衣机及所用的三孔插座,它的铭牌标有“220 V150 W”。

下列说法正确的是()A.洗衣机只能在220 V的电压下工作B.洗衣机正常工作时,10 s内会产生1 500 J的热量C.洗衣机外壳和火线绝缘层损坏,外壳带电时,总电路中的保险丝会熔断D.洗衣机外壳和火线绝缘层损坏,外壳带电时,电路中的漏电保护器会切断电流3.下列数据最符合实际的是()A.手机充电器的工作电流约为20 AB接口的输出电压约为5 VC.家用微波炉的额定功率约为10 WD.家用空调工作10 h消耗约100度电4.(2023江苏邳州期末)将一台标有“220 V200 W”的电视机单独接在家庭电路中。

正常工作2 h后,电能表示数如图所示。

下列说法中不正确的是()A.这段时间内电能表转盘转了1 200 rB.电能表允许通过的最大电流为20 AC.若电价为0.6元/度,这段时间使用电视机的电费为0.24元D.电能表的示数为11 234 J5.(2023江苏南京玄武外国语学校期末)如图所示,手电筒中的电流为0.3 A,电源为三节干电池,则该手电筒中的小灯泡工作1 min消耗的电能约为()A.1.35 JB.81 JC.162 JD.9 720 J6.(2023江苏张家港期末)额定电压相同的电热水壶和电饭锅,它们正常工作过程中消耗的电能W和通电时间t的关系如图所示。

关于这两个用电器正常工作时,下列判断正确的是()A.电热水壶的电阻较大B.通过电饭锅的电流较大C.电热水壶两端的电压较大D.相同时间内电热水壶比电饭锅产生的热量多7.(2022山东临沂中考)图甲所示电路,电源电压为4.5 V,小灯泡的额定电压为2.5 V。
