管螺纹规格及工具

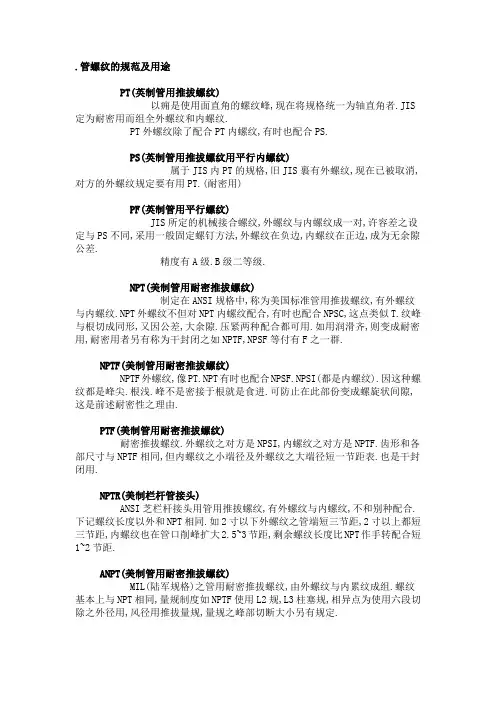

.管螺纹的规范及用途PT(英制管用推拔螺纹)以痈是使用面直角的螺纹峰,现在将规格统一为轴直角者.JIS定为耐密用而组全外螺纹和内螺纹.PT外螺纹除了配合PT内螺纹,有时也配合PS.PS(英制管用推拔螺纹用平行内螺纹)属于JIS内PT的规格,旧JIS裹有外螺纹,现在已被取消,对方的外螺纹规定要有用PT.(耐密用)PF(英制管用平行螺纹)JIS所定的机械接合螺纹,外螺纹与内螺纹成一对,许容差之设定与PS不同,采用一般固定螺钉方法,外螺纹在负边,内螺纹在正边,成为无余隙公差.精度有A级.B级二等级.NPT(美制管用耐密推拔螺纹)制定在ANSI规格中,称为美国标准管用推拔螺纹,有外螺纹与内螺纹.NPT外螺纹不但对NPT内螺纹配合,有时也配合NPSC,这点类似T.纹峰与根切成同形,又因公差,大余隙.压紧两种配合都可用.如用润滑齐,则变成耐密用,耐密用者另有称为干封闭之如NPTF,NPSF等付有F之一群.NPTF(美制管用耐密推拔螺纹)NPTF外螺纹,像PT.NPT有时也配合NPSF.NPSI(都是内螺纹).因这种螺纹都是峰尖.根浅.峰不是密接于根就是食进.可防止在此部份变成螺旋状间隙,这是前述耐密性之理由.PTF(美制管用耐密推拔螺纹)耐密推拔螺纹.外螺纹之对方是NPSI,内螺纹之对方是NPTF.齿形和各部尺寸与NPTF相同,但内螺纹之小端径及外螺纹之大端径短一节距表.也是干封闭用.NPTR(美制栏杆管接头)ANSI芝栏杆接头用管用推拔螺纹,有外螺纹与内螺纹,不和别种配合.下记螺纹长度以外和NPT相同.如2寸以下外螺纹之管端短三节距,2寸以上都短三节距,内螺纹也在管口削峰扩大2.5~3节距,剩余螺纹长度比NPT作手转配合短1~2节距.ANPT(美制管用耐密推拔螺纹)MIL(陆军规格)之管用耐密推拔螺纹,由外螺纹与内累纹成组.螺纹基本上与NPT相同,量规制度如NPTF使用L2规,L3柱塞规,相异点为使用六段切除之外径用,风径用推拔量规,量规之峰部切断大小另有规定.NPSC(美制直管接头用管用平行螺纹)如PS只有内螺纹,对方要用NPT.有效径许容差与PS相同.正负同尺寸,精度也大致类似.NPSC(燃料管用耐密平行螺纹)主要用天软材料,外螺纹采用NPTF(干封闭).有效径许容差设于负边,公差定于NPC之1/2(等于单边公差),螺纹齿形与NPTF相同,作成峰与根间无余隙,将推拔外螺纹紧配,扩大内螺纹管口适合使用.NPSI(中间管用耐密平行螺纹)有效径许容差在正负两边,负边.大公差和NPSF相同,可以说是近于基准有效径之中间的尺寸.对使用硬或脆性材料时多增加管壁厚度,避免相配时扩张过度而破坏而规定比NPSF稍大.NPSMANSI之机械接合用者裹,具有比较精密配合之外螺纹内螺纹两方都是平行的组合之螺纹.精度略近PF之A级,有0.03 以上之余隙,和美制螺纹之2A,2相同.使用于无内压作用之铸铁管,钢管.黄铜等之接合.NPSLANSI之机械接合用者裹,配合锁紧帽之螺纹,外螺纹.内螺纹两方都是平行的组合,而余隙有NPSM之大约2-4倍之松配合者.外螺纹为了能直接切削于标准尺寸管外面,连最小有效径也规定比基准尺寸大.公差除小尺寸者外规定比NPSM大.NPSH使用于流通蒸气.空气.水等之软管接头之螺纹,虽然外螺纹,内螺纹两方都是平行的组合,设以0.2~0.25之最小余隙之松配合,以衬垫.密合垫等耐密.无论内螺纹,外螺纹都比NPSM大,然公差规定大0.02左右.UNS以薄壁管用螺纹被推荐的美制螺纹之27纹系,外螺纹,内螺纹各适用,2A,2B级.呼称范围是1/4-1'',此呼称是美制与管用螺纹有异。

管螺纹尺寸对照表全管螺纹尺寸对照表全，是涉及到管道工程常见的一种工具，也是在安装、维护管道设备过程中最常用的一种规格型号。

管螺纹在管道工程中的使用十分重要，分为内螺纹和外螺纹两种。

内螺纹通常在管道连接部分进行固定，而外螺纹则通过旋转连接与其他管道或设备件进行连通。

管螺纹尺寸对照表主要用于管道工程的选择，可用于管件的尺寸检测、校准、安装等相关操作。

由于不同的螺纹尺寸和型号在管道工程中所承受的工作压力不同，因此必须选择适合的螺纹尺寸进行安装，以保证管道的稳定性和安全性。

以下是管螺纹尺寸对照表全，便于工程师们在进行管道安装时有所参考。

一、管螺纹系列尺寸1、英制螺纹系列英制螺纹（Unified Thread Standard，简称UTS）又称美制螺纹，是世界上应用最广泛的标准螺纹之一。

英制螺纹系列的特点是双角度为60度，以便于使用常用的60度加工刀具，其中螺纹角度为55度。

英制螺纹的尺寸包括两个基本要素：螺距和外径。

在通常情况下英制螺纹的螺距为每英寸的线数或根数。

如表1所示（以UNC和UNF为例），英制螺纹系列的螺纹外径小于或等于2英寸时，用六角法就可以拧紧。

而螺纹外径超出2英寸时则一般用周边固定螺栓接头来拧紧。

表1分类|型号|常用规格UNC|粗牙联合螺纹Unified Coarse Thread|#4~4英寸UNF|细牙联合螺纹Unified Fine Thread|#10~4英寸UNEF|极细牙联合螺纹Unified Extra FineThread|#4~1.5英寸UNW|特粗牙联合螺纹Unified National Extreme Thread|1.5~4英寸UNS|特粗牙联合螺纹Unified Special Thread|#10~4英寸UNJ|特紧牙联合螺纹Unified National JetThread|3/8~3英寸2、公制螺纹系列公制螺纹是以公制毫米为单位的螺纹。

其特点是角度为60度，常用于汽车、航空、电子等行业中，具有世界认可的国际标准。

管螺纹介绍规格等 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-接管用于水、气密封时不需要缠绕生料带Rc Rp R都属于英制螺纹,其中Rc表示圆锥内螺纹,Rp表示圆柱内螺纹,R表示圆锥外螺纹,它们的牙型角都是55度.NPT螺纹属于美制螺纹,牙型角是60度,非密封的管螺纹不带锥度；密封用的管螺纹带1：16的锥度，手册上可查的。

PS3/4螺纹：密封管螺纹具有密封和机械连接两大功能，而非密封管螺纹只有机械连接的功能。

ps就是普通的直管螺纹 3/4是14牙的另外PT是锥管螺纹W才是惠氏螺纹也有叫威氏螺纹的1/4BSP是G1/4吗？BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。

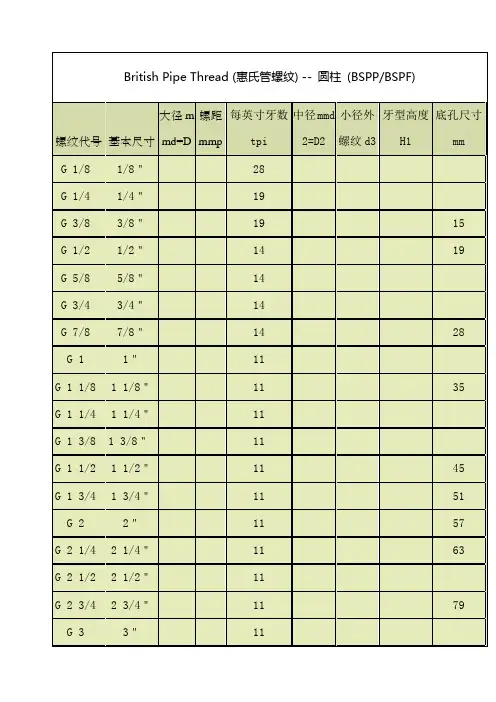

BSPP（British Standard Pipe Parallel (thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹,即G，而BSPT（British Standard Taper Pipe Thread)是一种英制圆锥管螺纹标准，指螺纹的牙型角为55度，螺纹具有1:16的锥度，相当于国内的55度圆锥管螺纹,即ZG，另外就是BSPF（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹；前面两者用於用于密封接合，后边一种用於一般的用于接合。

G3/4-16和PS3/4-16螺纹有啥不同我知道一个是机械结合，一个是密封结合。

但他们的丝锥是不是一样的。

只是小径不同？能不能代替G3/4或PS3/4一般都是14牙你这个3/4-16 是不是特殊型的规格这个首先要确认下另G螺纹代表ISO标准下的螺纹种类一般用于机械结合依据工件的要求会有分通孔盲孔加工（丝锥的切削锥长不同）而PS螺纹代表JIS标准下的螺纹种类应用于密封用加工出来的精密度咬合度更高些所以同是3/4-16 但针对的用途不同故不能代替1、BSP是英制管螺纹。

螺纹规格大全.我找了好久.很有用.第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分xx螺纹和右旋螺纹两种, 右旋不标注，xx加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹xx的管螺纹、非螺纹xx的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1. 5表示细牙螺纹、其xx螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-4 0,其xxM 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示xx，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合xx；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9M24 3 20.8 21 23.7M6 1 4.9 5 5.9M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8M36 4 31.7 32 35.5M14 2 11.7 12 13.7M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7M56 5.5 50 50.5 55.5 M20 2.5 17.3 17.5 19.7M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其xxＤ为公称直径，Ｐ为螺距。

★★→1、G为柱的，R为锥的。

用Rc表示圆‎锥内螺纹；用Rp表示圆‎柱内螺纹；用R表示圆锥‎外螺纹。

非密封管螺纹‎G在接管用于‎水、气密封时需要‎缠绕生料带密封管螺纹R‎p在接管用于‎水、气密封时不需‎要缠绕生料带‎Rc Rp R都属于英制‎螺纹,其中Rc表示‎圆锥内螺纹,Rp表示圆柱‎内螺纹,R表示圆锥外‎螺纹,它们的牙型角‎都是55度.NPT螺纹属‎于美制螺纹,牙型角是60‎度,非密封的管螺‎纹不带锥度；密封用的管螺‎纹带1：16的锥度，手册上可查的‎。

PS3/4螺纹：密封管螺纹具‎有密封和机械‎连接两大功能‎，而非密封管螺‎纹只有机械连‎接的功能。

ps就是普通‎的直管螺纹3/4是14牙的‎另外PT是锥‎管螺纹W才是惠氏螺‎纹也有叫威氏螺‎纹的1/4BSP是G‎1/4吗？BSP为英制‎管螺纹总体代‎号，但是分为三种‎B S PP、BSPT和B‎S PF。

BSPP（Britis‎h Standa‎rd Pipe Parall‎e l (thread‎)）为英制圆柱管‎螺纹代号，只有内螺纹，相当于国内的‎55度圆柱(平行)管螺纹,即G，而BSPT（Britis‎h Standa‎rd Taper Pipe Thread‎)是一种英制圆‎锥管螺纹标准‎，指螺纹的牙型‎角为55度，螺纹具有1:16的锥度，相当于国内的‎55度圆锥管‎螺纹,即ZG，另外就是BS‎P F（Britis‎h Standa‎rd Pipe Fine Hand Taps）为英制细牙管‎螺纹；前面两者用於‎用于密封接合‎，后边一种用於‎一般的用于接‎合。

G3/4-16和PS3‎/4-16螺纹有啥‎不同我知道一个是‎机械结合，一个是密封结‎合。

但他们的丝锥‎是不是一样的‎。

只是小径不同‎？能不能代替G3/4或PS3/4一般都是1‎4牙你这个3/4-16 是不是特殊型‎的规格这个首先要确‎认下另G螺纹代表‎I SO标准下‎的螺纹种类一般用于机械‎结合依据工件的要‎求会有分通孔盲‎孔加工（丝锥的切削锥‎长不同）而PS螺纹代‎表JIS标准‎下的螺纹种类‎应用于密封用‎加工出来的精‎密度咬合度更‎高些所以同是3/4-16 但针对的用途‎不同故不能代替1、BSP是英制‎管螺纹。

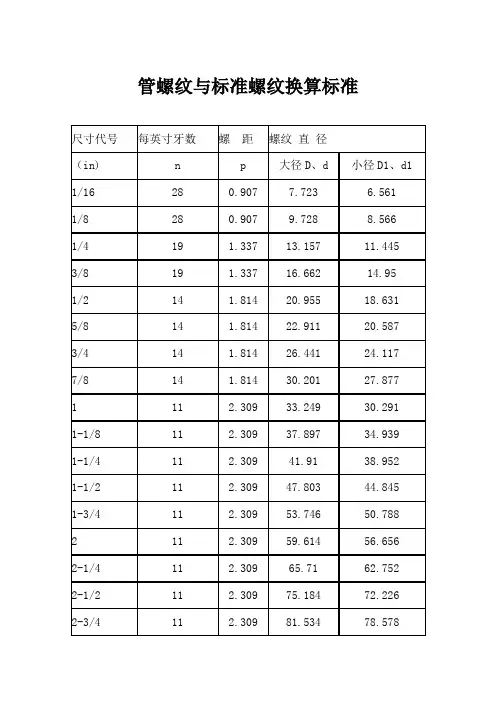

管牙螺纹规格对照表
管牙螺纹规格是指由管螺纹标准规定的外径、牙型和牙高等参数组成的特殊螺纹。

管牙螺纹分为国家标准GB、美国国家标准ANSI、德国国家标准DIN、日本国家标准JIS显示，不同国家和地区所采用的螺纹规格不同。

国内采用的主要是GB规格，也称作国标螺纹，美制螺纹和欧制螺纹则分别指ANSI和DIN螺纹规格，有些地区也引用日本的JIS螺纹规格。

GB规格：GB/T12716-1991管螺纹尺寸标准。

ANSI规格：ANSI/ASMEB1.20.1-1983(R2001)NPT管螺纹尺寸标准。

DIN规格：DIN2999-1982(R2003)管螺纹尺寸标准。

JIS规格：JISB0203-1985和JISB0202-1985管螺纹规格标准。

以上这四种主要管牙螺纹规格的相互转换表如下：
GB/T12716-1991 ANSI/ASMEB DIN2999-1982 JISB0203-1985。

G1/8 1/8"
R1/8 M8。

G1/4 1/4"
R1/4 M10。

G3/8 3/8"
R3/8 M12。

G1/2 1/2"
R1/2 M14。

G3/4 3/4"
R3/4 M16。

G1 1"
R1
M20。

G11/4 11/4"
R11/4 M24。

G11/2 11/2"
R11/2 M30。

G2 2"
R2
M36。

水管常识:4分管、6分管水管的直径，丝口螺纹，铝塑管接头规格?1、螺纹规格2、公称直径（即大约的内直径）:在工程设计中用DN多少表示（单位mm）, 4分＝DN15即内直径15mm左右，外直径加上管厚度大约20mm左右，其余类推，4分＝DN15 6分＝DN20、1寸＝DN25。

4分管＝DN15（公称直径为15）＝4／8英寸＝1／2英寸6分管＝DN20（公称直径为20）＝6／8英寸＝3／4英寸8分管＝DN25（公称直径为25）＝8／8英寸＝1英寸，常用称1寸管，不说是8分管；因此：称XXX分管是指英寸说法，公称直径：既不是外径，也不是内径，是与标准配件相配套的尺寸。

3、铝塑管接头规格，如1216*1/2M，1620*1/2M，1620*3/4M，1216 *1/2：指一端接内径12 MM,外径16 MM的铝塑管，另一端与1/2的外牙相接；1/2的牙表示螺纹处直径为20 MM。

1620*3/4内丝三通：指两端接内径16 MM,外径20 MM的铝塑管；一端是6分=3/4=D20=25 MM螺口；1216*1/2F为4分管，内径：12 外径：16 螺纹20 MM；1620*1/2F为6分管，内径：16 外径：20 螺纹20 MM。

教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

文件――页面设置――版式――页眉和页脚――首页不同。

2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。

简言之，分节符使得它们独立了。

这个工具栏上的“同前”按钮就显示在工具栏上，不过是图标的形式，把光标移到上面就显示出”同前“两个字来。

螺纹规格表_螺纹标准螺纹规格表_螺纹标准-值得收藏更新时间：2018-05-03螺纹规格表_螺纹大全-做机械和气动元件值得收藏做机械的天天打交道，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。

总之常常被搞乱，用一次从头到尾查一次，我这里也算是归纳总结一下，希望有所帮助，我的做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。

（一）NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

（二）1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16UNC—2A细牙系列 3/8—24UNF—2A特细牙系列 3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
