螺旋桨的发展历史

二、表面桨推进系统的出现
当螺旋桨出现作为船舶主要推进装置不久之后，部分浸 没螺旋桨即表面桨也开始逐渐发展。表面桨推进系统（图 1） 是指有部分桨叶暴露于水面上的驱动装置，最初表面桨推进 系统仅设计用于浅水航行，经过一系列的发展与研究，该系 统应用的重心逐渐转向高速船舶。目前所知 19 世纪 30 年代 D.W.Taylor 第一次科学系统的进行了表面桨的船模试验，其 结果显示表面桨系统可以降低推力和扭矩系数提高推进效 率。到 19 世纪 70 年代末期，表面桨系统开始应用于赛艇并
第 17 卷 第 7 期 2017 年 7 月
中国水运 China Water Transport
Vol.17 July
No.7 2017

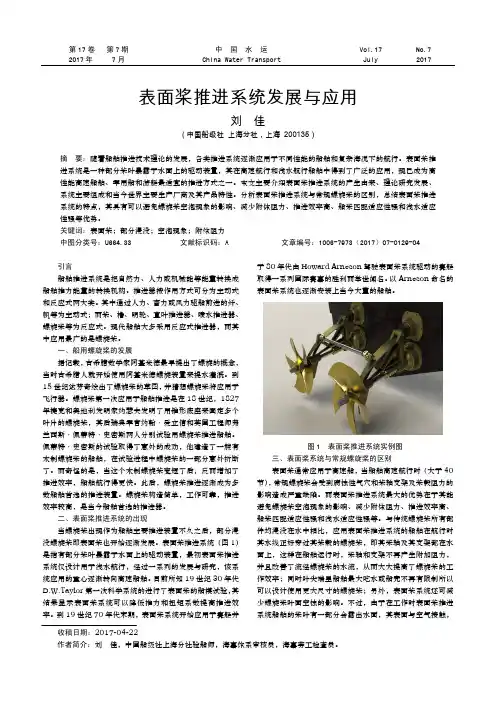

表面桨推进系统发展与应用
刘佳
（中国船级社 上海分社，上海 200135）
摘 要：随着船舶推进技术理论的发展，各类推进系统逐渐应用于不同性能的船舶和复杂海况下的航行。表面桨推
收稿日期：2017-04-22 作者简介：刘 佳，中国船级社上海分社验船师，海事体系审核员，海事劳工检查员。
130
中国水运
第消耗大量的空气。相对来 说，表面桨在低速航行时机动性能不佳，如倒车、低速转弯。
1．避免空泡现象的影响 螺旋桨在水中运行时，桨叶的叶背压力降低形成吸力面， 若某处的压力降至临界值以下时，由水中逸出蒸汽及其他气 体而形成气泡，并称空泡。一般认为，压力的临界值即为该 温度下水的汽化压力 Pd，故当桨叶表面某处的压力降至该温 度下水的汽化压力 Pd 时，水即汽化而形成空泡[1]。 常规全浸没螺旋桨的空泡影响是螺旋桨表面剥蚀、机械 振动、噪音以及性能恶化等的主要原由。而表面桨推进系统 采用的是充气桨，它以充气现象来代替空泡现象。发生充气 现象的流体压力要比发生空泡现象的流体压力高很多，充气 总是优于空泡，从而有效的避免产生空泡。随着桨叶的每次 入水，空气泡会被带进那个即将要发生空化的区域，这时所 吸进的空气泡能完全遏止将要发生的空泡溃灭的现象。与空 泡现象不同，充气泡不会发生溃灭，此时充气桨叶是表面饶 流状态与超空泡桨叶的饶流状态有相似之处，因此使用表面 桨推进系统可避免产生振动、表面剥蚀以及水下噪音等现象， 对螺旋桨及邻近船体不会造成损坏[2]。 2．减少附体阻力 常规螺旋桨船舶航行时其浸没在水中的轴，支架和桨毂 等附连构件都会产生附体阻力，而且当浸没轴等倾斜于水面 时不仅会产生形状阻力和摩擦阻力，还会由旋转轴的马格努 斯效应产生相关的阻力。随着高速船滑行速度的增加，这些 附体阻力在某些情况下甚至可以超过裸船体阻力。浸没轴在 水中旋转摩擦造成的功率损失也很惊人，所以常规处理方式 是用非旋转罩壳来包裹整个的浸没轴，这样就相对增大了轴 的直径，从而增加阻力影响推进效率。表面桨推进系统的船 舶在航行时水线只是穿过其桨毂的螺旋桨，桨叶和尾鳍或舵 可以接触到水，其桨轴及其支架都在水面上，这样在船舶运 行时，桨轴和支架不再产生附体阻力，所以能消除大量的附 体阻力，并且改善了流经螺旋桨的水流，从而大大提高了螺 旋桨的推进效率。与传统的全浸没螺旋桨相比，表面桨系统 可以削减 50%的水下附体阻力。 3．推进效率 表面桨推进系统是当今世界上效率虽高的推进系统之 一，也是所有高速船舶首先的推进方式。不同类型螺旋桨推 进效率对比情况可见图 2。表面桨工作于水表面附近，部分 桨叶露出水面，从而可以减小了水下附体的尺度，大大地降 低艇在高速时的阻力。当船舶航行时，只有部分桨叶和尾鳍 触水，提供高速推力、良好的加速性和效率。由于工作在水 面附近，部分桨叶露出水面以减小附体的尺度，可有效地避 免产生空泡，但会发生充气现象，而发生充气现象的流体压 力要比发生空泡现象的流体压力高很多，因此可以达到更高 的航速，最高航速可达到 70kn。由于表面桨工作在船体投 影之外，不必满足与全浸桨相同的限制直径，其直径可以做 到全浸没桨直径的 2 倍，就是说表面桨系统的推力截面可以 是全浸桨的 2 倍以上，推进效率由此也能大幅度提升。
