1-1万地质填图规范篇一:1-13地质填图工作质量要求a1,13 地质填图工作质量要求(川冶勘函[2003]160号)1、范围本要求规定了固体矿产地质勘查中地质填图工作的目的任务、一般要求、比例尺选择、不同比例尺地质观测研究程度等。

本要求适用于固体矿产勘查各阶段地质填图工作设计、实施、原始资料检查、成果验收等质量评估的依据。

2 依据本要求参考了下列文件:2.1 地质部1963年颁发的《固体矿产普查工作规范(草案)》;2.2 四川冶金地质勘探公司1982年《冶金地质勘探工作定额》;2.3 吉林冶金地质勘探公司1975年《地质测量质量要1求》;2.4 中国地质调查局2002年《固体矿产勘查原始地质编录细则》(征求意见稿);2.5 GB/T 13908,2002《固体矿产地质勘规查范总则》。

3 地质填图的目的任务和一般要求地质填图是固体矿产勘查的一项基本工作方法，它为研究工作区地质构造、成矿控制因素及矿产分布规律提供基础图件。

不论哪种比例尺的地质填图，都应以地质观察为基础，其精度要求按不同比例尺地质测量规定要求。

比例尺的选择应以规床规模、形态复杂程度以及各勘查阶段的要求为依据。

大比例尺地质填图是为矿产勘查、矿山建设设计服务的。

地质点要布设在界线上或有特殊意义的部位，对于薄矿体(层)、标志层及其他有意义的地质现象，必要时应扩大表示。

4 各勘查阶段地质填图比例尺的选择24.1 预查阶段:对有希望的地区，应选择几条路线，进行比例尺为1:50000或1?25000的路线地质踏勘。

在尚未开展1:50000 区域地质调查工作的地区，应开展1?50000专项地质调查工作。

四川省冶金地质勘查局2003-12-12发布、实施?293?4.2 普查阶段:通过1?25000,1?50000比例尺的地质填图和露头检查，对区内成矿地质条件达到大致查明程度。

通过1? 10000~1?2000比例尺的地质填图，大致查明主要矿体特征。

地质填图规程在野外实地观察研究的基础上，按一定比例尺将各种地质体和地质现象填绘在地理底图上而构成地质图的工作过程，简称填图。

1 目的任务1.1 1∶10000～1∶25000 地质填图（以下简称填图）的目的任务是：了解测区地质构造背景和成矿地质条件及区域成矿规律，扩大矿床（区）远景。

1.2 1∶5000～1∶1000 填图的目的任务是全面而详细研究矿床（区）地层、岩石、构造特征；查明矿体分布形态、规模、产状、矿石质量、矿石类型及其空间分布；了解矿体与围岩的关系及围岩蚀变等。

为探矿工程布置、储量计算提供矿区基础地质资料。

2 准备工作2.1 设计编写阶段的准备工作2.1.1 充分利用前人工作成果收集工作区内或大一些范围内有关前人工作的成果资料，并进行认真研究、分析，应收集的资料主要包括：a）测区内沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等。

如果有包括测区的小比例尺（1∶50000～1∶250000）地质图也应收集。

b）测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。

c）测区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩（矿）层的破坏和影响程度的资料。

d）测区地形图（应与填图比例尺相同或更大的比例尺）、测量控制点等资料。

如果收集不到与矿区填图比例尺相当的地形图，可以用较小比例尺地形图放大后使用或新测地形草图。

e）测区内物化探、重砂、航遥解释等资料。

2.1.2 确定填图比例尺依据矿区的勘查程度及范围大小、地质复杂程度、矿体形态复杂程度等因素，确定矿区填图比例尺。

2.1.3 确定填图范围a）1∶10000～1∶25000填图范围，一般在矿区外围有与已知矿床有地质联系的地质体及矿（化）点，找矿标志明显地段，各种找矿手段（包括地质、物化探、重砂等）发现或圈定的综合异常地段。

b）1∶1000～1∶5000填图范围，通常为矿区或矿段（局限于矿体和近矿围岩分布地段），探矿工程集中布置的地段应位于填图范围的中部。

1:10000地质填图工作方法细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000—1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

剖面比例尺一般是填图比例尺的5—10倍。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面一般采用全仪器法测制，采用定地质点的方法进行，即剖面地质点点位在分层处。

同时要考虑地形的起伏情况。

地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照1︰50000填图格式。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．要进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。

矿区1∶1万地质填图工作细则一、目的任务矿区地质测量的任务，就是将地质体和地质现象按一定的比例如实反映在地图上，编制矿区地形地质图。

它必须详细反映矿区内地层层序、岩性、岩相、产状及按触关系；构造类型、特征及与矿化的关系；火成岩的岩性、期次、相带、蚀变作用及火山机制；矿床特征。

矿区地形地质图是各勘查阶段最基本的图件，是编制各种综合图件和进行储量计算的基础。

同时又是确定勘探方法和合理使用各种勘查的手段依据，也是未来矿床开采设计的重要依据。

因此，矿区地质测量在矿区勘查工作过程中起着重要的主导作用，它的质量直接影响地质勘查工作的质量。

填图比例尺的选择必须符合有关勘探规范的要求，根据不同矿种和矿床类型及规模大小而定，一般在1∶500～1∶10000之间。

二、填图准备工作1、熟悉资料，充分收集和认真分析研究已有的地质、物化探资料，初步掌握矿区地层、构造、火成岩及矿床特征，了解矿区地质调查史和矿床开发史，前人工作成果及结论、建议等。

2、研究以往地质工作果，编制必要的综合图件，提出重点解决的地质问题。

3、野外踏勘，了解矿区范围及基岩出露情况；了解地层分布和层序、矿体(层)分布及矿化范围、主要岩石类型、地质构造特征、掩盖程度、施工条件等情况，选定实测地质剖面的位置。

4、编写设计。

三、实测地质剖面1、总体要求地质地层剖面测量是地质填图的基础工作，一般矿区至少要有1～2条完整的地质地层剖面，地质构造复杂或面积较大的矿区要实测2～3条地质地层剖面。

若为区域性地质矿产普查，则应根据地层分布情况和构造复杂程度适当增加实测剖面数。

根据实测地质地层剖面和探矿工程所取得的各项地质资料建立正确的地层层序，查明其接触触关系、地层厚度、岩性、岩石组合征、结构构造、物质成分、岩相建造、沉积特点等，确定侵入岩的相带划分原则和火山机制及变质相带。

研究地层、岩石的含矿性并确定其时代，确定标志层和填图单位。

要编制可以代表工作区(或矿区)地质特点的综合地层柱状图，以作为工作区(或矿区)统一分层对比的依据。

1-1万地质填图规范篇一:1-13地质填图工作质量要求a1,13 地质填图工作质量要求(川冶勘函[2003]160号)1、范围本要求规定了固体矿产地质勘查中地质填图工作的目的任务、一般要求、比例尺选择、不同比例尺地质观测研究程度等。

本要求适用于固体矿产勘查各阶段地质填图工作设计、实施、原始资料检查、成果验收等质量评估的依据。

2 依据本要求参考了下列文件:2.1 地质部1963年颁发的《固体矿产普查工作规范(草案)》;2.2 四川冶金地质勘探公司1982年《冶金地质勘探工作定额》;2.3 吉林冶金地质勘探公司1975年《地质测量质量要1求》;2.4 中国地质调查局2002年《固体矿产勘查原始地质编录细则》(征求意见稿);2.5 GB/T 13908,2002《固体矿产地质勘规查范总则》。

3 地质填图的目的任务和一般要求地质填图是固体矿产勘查的一项基本工作方法，它为研究工作区地质构造、成矿控制因素及矿产分布规律提供基础图件。

不论哪种比例尺的地质填图，都应以地质观察为基础，其精度要求按不同比例尺地质测量规定要求。

比例尺的选择应以规床规模、形态复杂程度以及各勘查阶段的要求为依据。

大比例尺地质填图是为矿产勘查、矿山建设设计服务的。

地质点要布设在界线上或有特殊意义的部位，对于薄矿体(层)、标志层及其他有意义的地质现象，必要时应扩大表示。

4 各勘查阶段地质填图比例尺的选择24.1 预查阶段:对有希望的地区，应选择几条路线，进行比例尺为1:50000或1?25000的路线地质踏勘。

在尚未开展1:50000 区域地质调查工作的地区，应开展1?50000专项地质调查工作。

四川省冶金地质勘查局2003-12-12发布、实施?293?4.2 普查阶段:通过1?25000,1?50000比例尺的地质填图和露头检查，对区内成矿地质条件达到大致查明程度。

通过1? 10000~1?2000比例尺的地质填图，大致查明主要矿体特征。

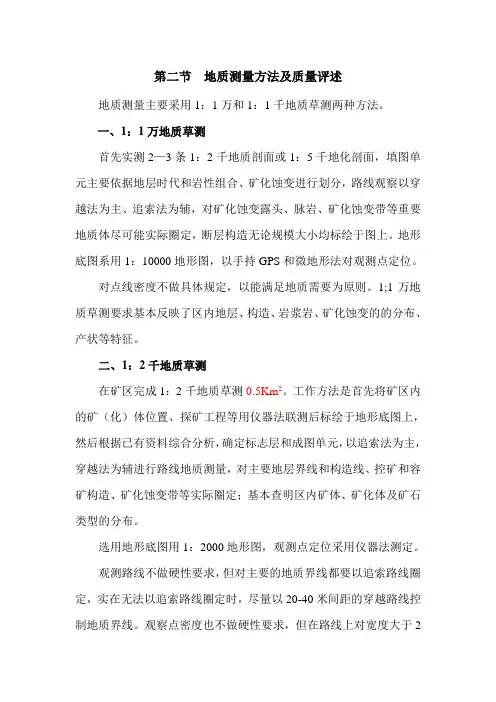

第二节地质测量方法及质量评述地质测量主要采用1：1万和1：1千地质草测两种方法。

一、1：1万地质草测首先实测2—3条1：2千地质剖面或1：5千地化剖面，填图单元主要依据地层时代和岩性组合、矿化蚀变进行划分，路线观察以穿越法为主、追索法为辅，对矿化蚀变露头、脉岩、矿化蚀变带等重要地质体尽可能实际圈定，断层构造无论规模大小均标绘于图上。

地形底图系用1：10000地形图，以手持GPS和微地形法对观测点定位。

对点线密度不做具体规定，以能满足地质需要为原则。

1;1万地质草测要求基本反映了区内地层、构造、岩浆岩、矿化蚀变的的分布、产状等特征。

二、1：2千地质草测在矿区完成1：2千地质草测0.5Km2。

工作方法是首先将矿区内的矿（化）体位置、探矿工程等用仪器法联测后标绘于地形底图上，然后根据已有资料综合分析，确定标志层和成图单元，以追索法为主，穿越法为辅进行路线地质测量，对主要地层界线和构造线、控矿和容矿构造、矿化蚀变带等实际圈定；基本查明区内矿体、矿化体及矿石类型的分布。

选用地形底图用1：2000地形图，观测点定位采用仪器法测定。

观测路线不做硬性要求，但对主要的地质界线都要以追索路线圈定，实在无法以追索路线圈定时，尽量以20-40米间距的穿越路线控制地质界线。

观察点密度也不做硬性要求，但在路线上对宽度大于2米的地质体的两侧界限都要定点，对宽度大于0.5米的矿化蚀变体，都要在路线上定点控制。

地质点总体密度控制在每平方千米200点以上。

第三节化探工作方法及质量评述普查工作所采用的化探工作方法主要为1：1万土壤测量及少量1：5千地化剖面测量等。

一、1：5千地化剖面测量主要用于化探异常检查评价工作。

工作方法是在测制地质剖面的同时，按10—20米间距系统采集岩石或土壤样，采样方法为多点组合法，但同一条剖面的采样介质必须一致。

剖面位置必须穿越异常和重要地质界线（矿化蚀变界线、断层等），剖面方向尽可能垂直或基本垂直主构造线和异常长轴方向。

1:10000地质填图工作细则1:10000地质填图工作细则随着西部大开发的进展，国土资源大调查向西部倾斜的力度将进一步加大，为满足其要求，提高地质工作的质量，特制订本细则。

一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面用半仪器法测制，采用定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照附图1。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地质填图要求及规范一、1:1000地质剖面（一）工作方法1、地质剖面测量：测制1—2条，比例1:1000，划分填图单元，研究地层和构造；2、剖面线垂直地层走向，选择地层层序齐全，地层明显，构造简单，接触关系和标志层清楚，基岩出露好，具有代表性的地段进行；3、实测剖面逐层对岩石和地质矿产特征进行观察进行细致描述；层位地段采集标本，在不同岩石类型分层采集一定数量的样品。

4、地质剖面采用半仪器法测制，定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上的在图上表示，小于1米的有特殊代表性的地质体放大表示。

5、实地分层界线作上标记。

6、地质内容记录：全面、正确、地质体产状；各种样品按公司统一格式标注剖面相应位置，做到文字记录。

7、地质剖面图和工作范围内的地质工资料建立合理的地层层序，查明地层岩性、岩石组合，物质成分，岩相组合；分析地层、岩石的含矿性，选定标志层，划分单元。

8、图的内容：采用展开法，导线、导线点、产状、地质界线、地层代号、含矿性、断层、主要地物等。

9、10、当日室内整理野外填图的工作内容。

10、编写地质工作小结其内容（1）、前言剖面测制目的；剖面线位置、方向、坐标、长度、测制方法；工作起始、完成日期、公司名称、工作人员；工作量：剖面长度、标本、样品件数。

（2）、地质成果a、简述剖面测制矿区地层构造特征；b、地层描述；c、岩浆岩及脉岩描述d、构造e、详细描述矿产f、新的见解（3）存在的问题（二）、工作质量1、记录（1）、记录格式、描述内容、顺序、记量、单位等应该符合国家有关标准；（2）、地层分明、突出重点、语言精、概念清、字迹明；（3）、分层及层间合理、清楚；（4）、岩石定性及岩性描述；（5）、其他与矿体有关的特征添加描述；（6）、岩（矿）层产状记明、正确、与剖面吻合。

2、剖面图（1）、标明比例尺和图例：按有关标准；（2）、剖面起点，界线终点及工作位置，地质等数据正确；（3）、柱状图按照有关规范内容齐全；3、实地控制程度尽量把地质点布置的密度与相应的矿区有关的地质图件比例尺相应；4、采样（1）、代表性取样适用的矿种、数量符合要求；（2）、方法和样品重量达到要求；（3）、规范要求采样，位置、编号、文字等清晰标记，图表一致；5、室内资料整理（1）、野外现场编录的内容清晰，做到不漏；（2）、联系有关部门，反馈的信息，及时标注、补充相关资料等内容；（3）、有关文字、图件每一项完成应提交，做到妥善保管；二、地质填图（一）、工作方法1、用原1:10000地质地形磁测图裁集1:2000磁异常C3、C4，C5图做勘探首靶区，采用穿越法加追踪进行；2、观测点用半仪器、Gps结合丁点交汇手图，室内电子上图；3、在填图中有难于弄别的岩性做好素描、拍照等后定性，再填补；4、填图中发现重要的地质体进行追踪；5、地质体的描述、大者直接上图、小的重要地质体放大特别注明；6、记录格式和内容。
