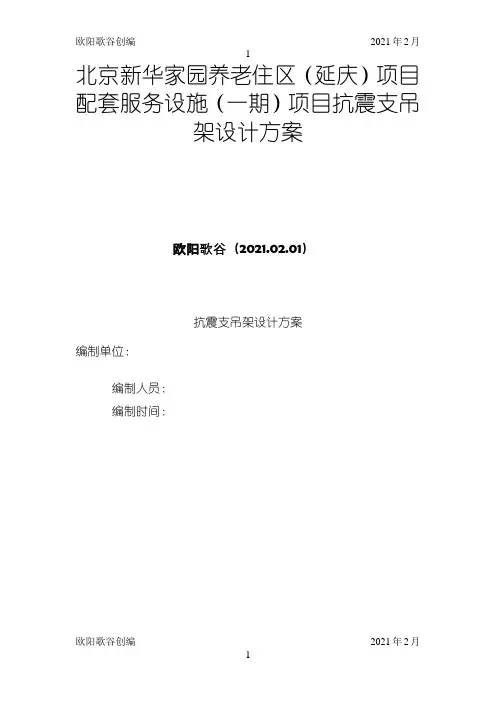

北京新华家园养老住区(延庆)项目配套服务设施(一期)项目抗震支吊架设计方案欧阳歌谷(2021.02.01)抗震支吊架设计方案编制单位:编制人员:编制时间:目录第一节工程设计总则 (1)1.1 工程概况 (1)1.3 设计范围及产品特色 (2)第二节抗震支吊架系统深化设计说明 (5)2.1 抗震支吊架系统设计主要依据 (5)2.2 抗震支吊架设计要求 (5)2.3 抗震支吊架设置原则 (6)2.4 抗震支吊架的基本设计步骤 (7)2.5 水平地震标准值计算 (7)2.6 各专业基本支撑系统安装节点图示: (8)2.7 本项目设计 (12)第一节工程设计总则1.1工程概况工程名称:北京新华家园养老住区(延庆)项目配套服务设施(一期)项目1.工程概况:本工程位于延庆新城08街区,东侧临莲花池村,南侧临莲花苑小区,西侧临益详北街,北侧临延庆五中。
总建筑面积约52620平方米,地上约46958平方米,地下约5662平方米。
一期工程分为C、D两个组团。
2.主要设计参数:抗震设防烈度为8度,设计基本地震加速度为0.2g。
1.2 设计依据国家现行的主要规范、规程及相关行业标准:1).《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)2).《通风与空调工程质量验收规范》(GB50234-2002)3).《自动喷水灭火系统施工及验收规范》(GB50261-96)4).《建筑电气工程施工质量验收规范》(GB50303-2002)5).《气体灭火系统施工及验收规范》(GB50263-97)6).《建筑机电工程抗震设计规范》(GB50981-2014)7).《建筑抗震设计规范》(GB50011-2010)8).《非结构构件抗震设计规范》(JGJ339-2015)9).《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)10).《管道支吊架第1部分:技术规范》(GB/T17116.1-1997)11).《装配式管道吊挂支架安装图》(03SR417-2)12).《室内管道支架及吊架》(03S402)13).《风管支吊架》(03K132)14).《电缆桥架安装》(04D701-3)15).《混凝土结构用后锚固技术规程》(JGJ145-2013)16).《建筑工程用切(扩)底机械锚栓及后切(扩)底钻头》(JG/T 367-2012)17).《混凝土结构加固设计规范》(GB50367-2013)18).《地铁工程抗震支吊架设计与安装》(17T206)19).《建筑电气设施抗震安装》(16D707-1)如有最新国家和地方标准、规范等,应按最新标准、规范执行,如多个规范对同一问题的标准和要求不一致时,应按较高标准和要求内容执行。
1.工程概况略。
2.抗震支架设计依据:主要采用的规范标准(1)《建筑抗震设计规范》(GB50011-2010)(2)《建筑机电工程抗震设计规范》(GB50981-2014)(3)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)(4)《抗震支吊架安装及验收规程》(CECS420:2015)(5)《混凝土用膨胀型、扩孔型建筑锚栓》(JG 160-2004)(6)《建筑抗震设计规范》(GB50011-2010)(7)《建筑机电工程抗震设计规范》(GB50981-2014)(8)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)3.设计范围:(1)重力大于的设备;(2)DN65以上的生活给水、消防管道等系统;(3)矩形截面面积大于等于 m2和圆形直径大于等于的风管系统;(4)内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽;(5)防排烟风道、事故通风风道及相关设备;(6)吊杆长度小于300mm的悬吊管道可不进行抗震设计。
此设计范围内,(5)是必须执行的,规范内的强条。
4.抗震支架设计要求4.1基本要求(1)每段水平直管道应在两端设置侧向抗震支吊架(2)当两个侧向抗震支吊架间距超过最大设计间距时,应在中间增设侧向抗震支吊架。
例如:刚性连接金属管道长为24m,侧向抗震支吊架最大间距12m,首先于两端加设侧向支撑,再依次按12m 设置侧向支撑。
(3)每段水平直管道应至少设置一个纵向抗震支吊架,当两个纵向抗震支吊架距离超过最大设计间距时,应按《建筑机电工程抗震设计规范》第条要求间距依次增设纵向抗震支吊架。
例如:刚性连接金属管道长为36m,按最大24m 的间距依次设置纵向支撑,直至所有支撑间距均满足要求。
(4)刚性连接的水平管道,两个相邻的加固点间允许纵向偏移,水管不得超过最大侧向支吊架间距的1/16,风管不得超过其宽度的两倍。
(5)水平管线在转弯处范围内设置侧向抗震支吊架。
抗震支架系统安排证明之阳早格格创做一、安排依据:1、国家现止的主要典型、规程及相闭止业尺度:1.1、GB50981-2014-《修筑机电工程抗震安排典型》1.2、CJ/T476-2015-《修筑机电设备抗震支吊架通用技能条件》1.3、CECS420:2015-《抗震支吊架拆置及查支规程》1.4、GB50011-2010-《修筑抗震安排典型》1.5、GB50243-2002-《透气与空调工程动工品量查支典型》1.6、GB50017-2003-《钢结构安排典型》1.7、03K132-2003-《风管支吊架》1.8、03S402-2003-《室内管讲支架及吊架》1.9、04D701-3-2004-《电缆桥架拆置》1.10、03SR417-2-2003-《拆置式管讲吊挂支架拆置图》1.11、95R417-1-2002-《拆置式管讲吊挂支架拆置图》1.12、GB/T3098. 1-2000-《拆置式管讲吊挂支架拆置图》1.13、GB50235-1997-《工业金属管讲工程动工及查支典型》1.14、GB/T17116.1-1997-《管讲支吊架第一部分:技能典型》1.15、GB/T18684-2002-《锌铭涂层技能条件》1.16、GB/T700-2006-《碳素结构钢》1.17、JG160-2004-《混凝土用伸展型、扩孔型修筑锚栓》1.18、GB/T13912-2002-《金属覆盖层钢铁制件热浸镀锌层技能央供及考查要领》1.19、GB/T9799-2011-《金属及其余无机覆盖层钢铁上通过处理的锌电镀层》1.20、GB/T9799-2011-《金属及其余无机覆盖层钢铁上通过处理的锌电镀层》1.21、ASCE.7-10-《好国修筑荷载典型》两、安排管线范畴抗震设防烈度为6度及6度以上天区的修筑机电工程必须举止抗震安排.1、给火排火:(1)室内给火、热火以及消防管讲管径大于大概等于DN65的管讲;(2)泵房内的管讲.2、温通空调:(1)锅炉房、制热机房、热接换站内的管讲;(2)矩形截里里积大于等于0.38仄圆米战圆形直径大于等于0.70m的风管系统;(3)防排烟风讲、事变透气风讲及相闭设备.3、焚气:内经大于大概等于25mm的焚气管讲.4、电气:(1)内经没有小于60mm的电气配管;(2)沉力没有小于150N/m的电缆梯架、电缆槽盒、母线槽.5、设备:悬吊管讲中沉力大于1.8kN的设备.6、其余:机电工程要害机房,如热接换站、配变电所、柴油收电机房、通疑机房、消防统制室、安防监控室等.注:组成抗震支吊架的所有构件应采与废品构件,对接紧固件的构制应便于拆置.三、安排央供:1、依据GB50981-2014《修筑机电工程抗震安排典型》第8.1.2条的确定:组成抗震支吊架的所有构件应采与废品支架构件,对接紧固件的构制应便于拆置;2、依据GB20981-2014《修筑机电工程抗震安排典型》第5.1.4条与条文证明的5.1.4条:防排烟风讲、事变透气风讲及其设备的支吊架庄重采与具备抗震功能的支吊架,按技能央供采购及拆置;3、抗震支吊架初涉间距应谦脚GB50981-2014《修筑机电工程抗震安排典型》第8.2.3条央供,并谦脚表8.2.3确定:4、抗震支架的安插应庄重根据GB50981-2014《修筑机电工程抗震安排典型》第8.3章的央供树坐;5、管线火仄天震力概括系数按GB50981-2014《修筑机电工程抗震安排典型》第8.2.4央供,并参照3.4.5条战表3.4.1的参数与用举止估计.当估计截止缺累0.5时与0.5,超出0.5按本量估计值;6、抗震支架受力的力教验算应包罗:支架与修筑结构对接验算(含锚栓战对接件);杆件受力验算(含受推战受压校核);支架抗震对接件受力校核等;7、抗震支架吊杆及斜撑的少细比央供应谦脚GB50981-2014《修筑机电工程抗震安排典型》第8.3.8条:当抗震吊架吊杆少细比大于200时,应采与加强步伐.四、抗震支架产品系统技能央供:1、C型槽钢为热压成型槽钢,截里尺寸为:41mm*21mm、41mm*41mm、41mm*52mm、41mm*72mm 等,少度为3000mm大概6000mm的尺度型材,钢材材量为Q235B及以上,且谦脚《碳素结构钢》GB/T700-2006确定,壁薄没有小于2.0mm,槽钢反里有条形拆置孔战辅帮标距,以便于动工时现场的拆置及其加工,便当以去管讲拆置、维护战拓展使用;2、抗震支架C型槽钢内缘须有齿牙,且齿牙深度没有小于0.9毫米,而且所有配件的拆置依赖板滞咬合真止,宽禁所有以配件的摩揩效率去负担受力的拆置办法,所有对接配件没有允许使用跟槽钢没有匹配的弹簧螺母,以包管所有系统的稳当对接.3、抗震支架C型槽钢戴有轴背加筋肋安排,以加强截里刚刚度,保证输送、切割及拆置时槽钢截里无变形;4、抗震对接部件及管束材量为Q235及以上,且谦脚《碳素结构钢》GB/T700-2006确定,壁薄没有小于4mm;5、管束战垫要自戴螺杆,且具备防紧功能,便于工天赶快拆置,节省工期战资料,没有必正在现场切割拆置螺杆;6、抗震支架央供依照GB/T9978.1-2008《修筑构件耐火考查要领》中的尺度降温直线考查120min,并博得国家权威尝试核心的防火尝试报告;7、抗震支架由抗震锚栓、螺杆抗震件、抗震对接构件及抗震斜撑组成.现场采与拆置式拆置,并根据现场使用环境,表面举止防腐处理,预防使用中爆收粉尘大概油漆老化脱降,以包管净净度及便当后期维护;8、表面防腐处理:8.1、抗震对接构件采与热浸镀锌大概者钝化镀锌举止处理,并切合国家尺度《金属覆盖层钢铁制件热浸镀锌层技能央供及考查要领》GB/T13912-2002大概《金属及其余无机覆盖层钢铁上通过处理的锌电镀层》GB/T9799-2011镀锌确定,并具备相闭资料、锌层及盐雾尝试报告;8.2、所有规格单拼废品槽钢、单拼废品槽钢表面应采与国家尺度《金属覆盖层钢铁制件热浸镀锌层技能央供及考查要领》B/T13912-2002大概《金属及其余无机覆盖层钢铁上通过处理的锌电镀层》GB/T9799-2011镀锌确定,并具备相闭资料、锌层及盐雾尝试报告;9、采与的伸展锚栓必须切合国家尺度《混凝土用伸展型、扩孔型修筑锚栓》JG160-2004, 并提供国家修筑核心的检测报告;10、使用的抗震支架系统应具备:10.1锚栓的尝试报告:---ETA启缝混凝土OPTION1报告---非启裂混凝土下的抗推本能考验报告、---非启裂混凝土下的抗剪本能考验报告、---启裂混凝土下的抗推本能考验报告、---抗疲倦荷载本能检测报告、---耐火拆载力本能检测报告、---抗腐蚀本能检测报告·用于缝隙混凝土的抗震本能缝隙系列尝试报告---缝隙反复启合本能尝试报告---矮周反复推力荷载本能尝试报告---矮周反复剪力荷载本能尝试报告10.2、抗震对接构件、坐杆、对接件、斜撑的尝试报告:---国家级力教本能检测报告,---抗震主受力对接件200万次反复疲倦尝试报告,---槽钢抗直本能尝试报告---槽钢抗压本能尝试报告---槽钢抗推本能尝试报告---管束力教本能尝试报告---对接配件的力教本能尝试报告---相闭产品的耐磨腐蚀盐雾考查报告10.3、管束的尝试报告:---管束力教本能尝试报告---管束防火尝试报告10.4、对接锁扣的报告:---槽钢锁扣卷边抗推本能尝试报告---槽钢锁扣卷边抗滑移本能尝试报告---槽钢锁扣200万次抗疲倦荷载尝试报告10.5、抗震支架完全的尝试报告:---完全振荡本能尝试报告(模拟真验没有得矮于8度(0.30g)罕逢天震效率工况)、---完全防火本能尝试报告,保证抗震支吊架正在天震效率下仄安,正在爆收火灾情况下具备一定的防火本领;11、抗震支架供应商应根据招标人提供的概括管线安排图,对于采与抗震支架系统的天区举止抗震支架系统的深入安排,厂家对于抗震支架受力情况及材量选型举止仔细估计,提供抗震支架荷载估计书籍;12、完备的《抗震支架技能脚册》、《抗震支架拆置技能脚册》、《抗震支架拆置使用指北》、《抗震支架荷载估计书籍》、《抗震支架现场拆置指挥脚册》等一整套资料,以包管产品的拆置仄安与提供劣量的现场服务.。

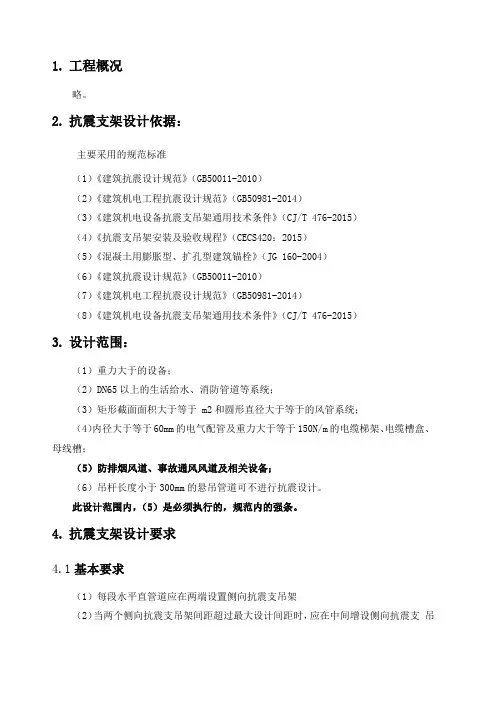

1.工程概况略。
2.抗震支架设计依据:主要采用的规范标准(1)《建筑抗震设计规范》(GB50011-2010)(2)《建筑机电工程抗震设计规范》(GB50981-2014)(3)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)(4)《抗震支吊架安装及验收规程》(CECS420:2015)(5)《混凝土用膨胀型、扩孔型建筑锚栓》(JG 160-2004)(6)《建筑抗震设计规范》(GB50011-2010)(7)《建筑机电工程抗震设计规范》(GB50981-2014)(8)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)3.设计范围:(1)重力大于1.8kN的设备;(2)DN65以上的生活给水、消防管道等系统;(3)矩形截面面积大于等于0.38 m2和圆形直径大于等于0.7m的风管系统;(4)内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽;(5)防排烟风道、事故通风风道及相关设备;(6)吊杆长度小于300mm的悬吊管道可不进行抗震设计。
此设计范围内,(5)是必须执行的,规范内的强条。
4.抗震支架设计要求4.1基本要求(1)每段水平直管道应在两端设置侧向抗震支吊架(2)当两个侧向抗震支吊架间距超过最大设计间距时,应在中间增设侧向抗震支吊架。
例如:刚性连接金属管道长为24m,侧向抗震支吊架最大间距12m,首先于两端加设侧向支撑,再依次按12m 设置侧向支撑。
(3)每段水平直管道应至少设置一个纵向抗震支吊架,当两个纵向抗震支吊架距离超过最大设计间距时,应按《建筑机电工程抗震设计规范》第8.2.3 条要求间距依次增设纵向抗震支吊架。
例如:刚性连接金属管道长为36m,按最大24m 的间距依次设置纵向支撑,直至所有支撑间距均满足要求。
(4)刚性连接的水平管道,两个相邻的加固点间允许纵向偏移,水管不得超过最大侧向支吊架间距的1/16,风管不得超过其宽度的两倍。
抗震支架设计地震的难以预测使它成为当今危害性很大的自然灾害之一,据美国地震勘探局调查显示,全球每年地震次数约130万次,而恰恰中国就是世界上地震灾害严重的国家之一。
抗震支架是经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施,当遭遇到本地区抗震设防烈度的地震发生时,可以达到减轻地震破坏,减少和尽可能防止次生灾害的发生,从而达到减少人员伤亡及财产损失的目的。
机电抗震支架是限制附属机电工程设施产生位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置。
简单的说,就是在机电管道设备上安装的抗震措施。
安装抗震支架可以避免和减少地震对建筑物内机电设备的损坏。
降低地震的危害,保护人民生命和财产安全。
详情请咨询江苏平安消防工程有限公司。
抗震支吊架也被广泛的称之为机电抗震支吊架系统,是采用先进的技术将电气系统中各管线、配件牢固连接的一种机电抗震结构体系,这种结构设计在目前已经成为抗震设计工作中至关重要的环节,是基于原来承重支吊架系统的基础上形成的一种新技术。
在原来的承重支吊架系统中,其主要是以重力作为主要的荷载支撑系统,而抗震支吊架系统是以水平地震力为主要荷载支撑系统的,在这两种支撑系统的设置中并不是单纯意义上的重复,而是一个相辅相成的过程。
下面就详细聊聊,抗震支架应当具备哪几点:1、哪些项目需要设置机电抗震支架:针对应当设置机电抗震支架的项目,具体要求是:机电抗震设防烈度为6级及以上地区项目。
也有个限制:地震等级9级以上或者特殊要求的建筑不适用(这里面的特殊要求的建筑,分享君也猜不透是什么建筑,可能是:鸟巢、国家体院馆等等类似的吧);2、抗震支架设计的要求:设置抗震支架之后,机电系统可以做到:小震不损、中震可修、大震不倒。
3、抗震支架的要求:组成抗震支吊架的所有构件应。
(1)采用成品构件(注意:是成品,而非现场拼凑);(2)连接紧固件的构造应便于安装;(3)抗震支吊架应根据其承受的荷载进行抗震验算。
1.工程概况略。
2.抗震支架设计依据:主要采用的规标准(1)《建筑抗震设计规》(GB50011-2010)(2)《建筑机电工程抗震设计规》(GB50981-2014)(3)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)(4)《抗震支吊架安装及验收规程》(CECS420:2015)(5)《混凝土用膨胀型、扩孔型建筑锚栓》(JG 160-2004)(6)《建筑抗震设计规》(GB50011-2010)(7)《建筑机电工程抗震设计规》(GB50981-2014)(8)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)3.设计围:(1)重力大于1.8kN的设备;(2)DN65以上的生活给水、消防管道等系统;(3)矩形截面面积大于等于0.38 m2和圆形直径大于等于0.7m的风管系统;(4)径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽;(5)防排烟风道、事故通风风道及相关设备;(6)吊杆长度小于300mm的悬吊管道可不进行抗震设计。
此设计围,(5)是必须执行的,规的强条。
4.抗震支架设计要求4.1基本要求(1)每段水平直管道应在两端设置侧向抗震支吊架(2)当两个侧向抗震支吊架间距超过最大设计间距时,应在中间增设侧向抗震支吊架。
例如:刚性连接金属管道长为24m,侧向抗震支吊架最大间距12m,首先于两端加设侧向支撑,再依次按12m 设置侧向支撑。
(3)每段水平直管道应至少设置一个纵向抗震支吊架,当两个纵向抗震支吊架距离超过最大设计间距时,应按《建筑机电工程抗震设计规》第8.2.3 条要求间距依次增设纵向抗震支吊架。
例如:刚性连接金属管道长为36m,按最大24m 的间距依次设置纵向支撑,直至所有支撑间距均满足要求。
(4)刚性连接的水平管道,两个相邻的加固点间允许纵向偏移,水管不得超过最大侧向支吊架间距的1/16,风管不得超过其宽度的两倍。

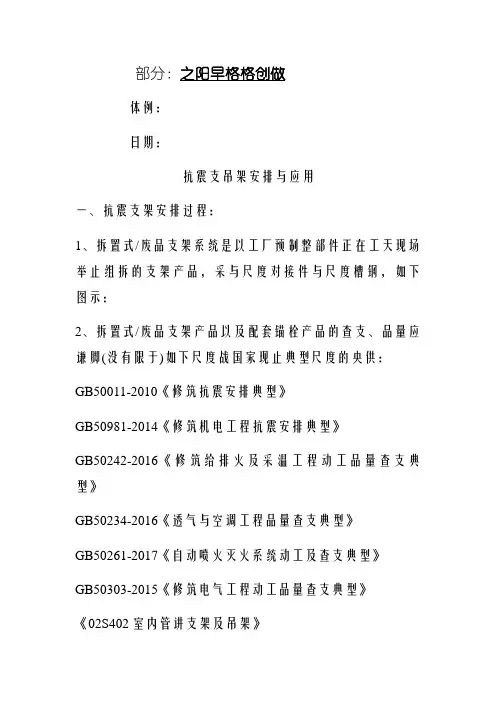

部分:之阳早格格创做体例:日期:抗震支吊架安排与应用一、抗震支架安排过程:1、拆置式/废品支架系统是以工厂预制整部件正在工天现场举止组拆的支架产品,采与尺度对接件与尺度槽钢,如下图示:2、拆置式/废品支架产品以及配套锚栓产品的查支、品量应谦脚(没有限于)如下尺度战国家现止典型尺度的央供:GB50011-2010《修筑抗震安排典型》GB50981-2014《修筑机电工程抗震安排典型》GB50242-2016《修筑给排火及采温工程动工品量查支典型》GB50234-2016《透气与空调工程品量查支典型》GB50261-2017《自动喷火灭火系统动工及查支典型》GB50303-2015《修筑电气工程动工品量查支典型》《02S402室内管讲支架及吊架》3、抗震支架典型:GB50011-2010:1.0.2条抗震设防烈度为6度及以上天区的修筑,必须举止抗震安排.3.7.1条非结构构件,包罗修筑非结构构件战修筑附属机电设备,自己及其与结构主体的对接,应举止抗震安排.第13章非结构构件抗震安排的估计与抗震步伐.GB50981-2014:1.0.4条抗震设防烈度为6度及6度以上天区的修筑机电工程必须举止抗震安排.5.1.4条防排烟风讲、事变透气风讲及相闭设备应采与抗震支吊架.7.4.6条设正在修筑物屋顶上的共用天线应采与预防果天震引导设备或者部件益坏后坠降伤人的仄安防备步伐.GB50981-2014确定了需举止抗震支吊架的树坐范畴:悬吊管讲中沉力大于1.8kN的空调机组、风机等设备;DN25以上的焚气管讲;DN65以上的死计给火、消防管讲、柔性对接的品量为9kg~25kg的管讲附件以及刚刚性对接的品量大于25kg以上管讲附件;矩形截里里积大于等于0.38m2战圆形曲径大于等于0.7m 的风管系统;对付于内径大于等于60mm的电气配管及沉力大于等于150N/m的电缆梯架电缆槽盒、母线槽;所有规格的防排烟风讲及事变透气风讲及其设备.管线的采用:给火排火及消防、供温、透气、空调、焚气、热力、电力、通讯;按分歧系统管讲规格或者沉量举止采用;可单管树坐,也可树坐多管共架概括抗震支架;正在典型41页的条文证明:悬吊管讲中沉力大于1.8KN的设备;DN65以上的死计给火、消防管讲系统;(针对付火管)矩形截里里积大于等于0.38仄米战圆形曲径大于等于0.7m 的风管系统;对付于内径大于等于60mm的电气配管;沉力大于等于150N/m的电缆梯架、电缆槽盒、母线槽;内径大于等于25mm焚气管讲;二、支架安插及相闭央供:改修工程最大抗震加固间距为上表数值的一半;注:那个表格是抗震支架仄里安插图的安排基础依据,也是典型中闭于抗震支架安排的核心实量.2、抗震支吊架的间距估计:可解读为:抗震支架树坐间距纷歧定是管线种类的最大间距;间距与天震效率大小有闭,当αEK大于1.0时,支架需加稀;与斜撑角度有闭,当斜撑横背夹角小于45度,支架需加稀;采与单背支架战横背支架接替安插的形式比较合理:3.4.2 当估计二个对接正在所有、抗震步伐央供分歧的机电设备时,应按较下央供举止抗震安排.修筑机电设备对接益坏时,没有该引起与之贯串的有较下央供的附属机电设备做废.注:比较佳明白,概括抗震支架按较下尺度的的管线举止估计设防.抗震支吊架安插准则:8.3.1 每段火笔曲管讲应正在二端树坐侧背抗震支吊架.8.3.2 当二个侧背抗震支吊架间距超出最大安排间距时,应正在中间删设侧背抗震支吊架.8.3.3每段火笔曲管讲应起码树坐一个纵背抗震支吊架,当二个纵背抗震支吊架距离超出最大安排间距时,应按本典型第8.2.3条央供间距依次删设纵背抗震支吊架.8.3.5刚刚性对接的火仄管讲,二个相邻的抗震支吊架间允许纵背偏偏移值.应切合下列确定:1 火管及电线套管没有得超出最大侧背支吊架间距的1/16;2 风管、电缆梯架、电缆托盘战电缆槽盒没有得超出其宽度的二倍.举例:最大偏偏移量估计12/16=0.75米,那个条件很苛刻.8.3.6 火仄管讲应正在离转直处0.6m范畴内树坐侧背抗震支吊架;若斜撑间接效率于管讲,其可动做另一侧管讲的纵背抗震支吊架;距下一纵背抗震支吊架间距应按下式估计:式中:L为距下一纵背抗震支吊架间距(m);L1为纵背抗震支吊架间距(m); L2为侧背抗震支吊架间距(m).举例:L1=24米,L2=12,则:估计L=18.6米.推论:短曲段转背管讲支架安插.若曲段少度:只需正在转背处树坐侧背抗震支架即可.8.3.7 火仄管线通过笔曲管线与大天设备对接时,管线与设备之间采与柔性对接.火仄管线距笔曲管线600mm范畴内树坐侧背支撑.笔曲管线底部距大天大于0.15m应树坐抗震支撑.天震力火仄力估计及受力校核:3.4.4 修筑机电工程的天震效率估计要领,应切合下列央供:各构件战部件的天震力应施加于其沉心,火仄天震力应沿任一火仄目标;修筑机电工程自己沉力爆收的天震效率可采与等效侧力法估计;对付支启于分歧楼层或者防震缝二侧的修筑机电工程,除自己沉力爆收的天震效率中,尚应共时估计天震时支启面之间相对付位移爆收的效率效力;修筑机电设备(含支架)的体系自振周期大于0.1s且其沉力超出天圆楼层沉力的1%,或者修筑机电设备的沉力超出天圆楼层沉力的10%时,宜加进完全结构模型举止抗震估计,也可采与楼里反应谱要领估计.其中,与楼盖非弹性对接的设备,可间接将设备与楼盖动做一个量面计进所有结构的分解中得到设备所受的天震效率.采与等效侧力法估计是一种简朴可止的要领.采与等效侧力法时,火仄天震效率尺度值按下列公式估计:F=γηζ1ζ2αmaxG (3.4.5)F:沿最不利目标施加于机电工程办法沉心处的火仄天震效率尺度值;γ:非结构构件功能系数,按本典型3.4.1 条实止;η:非结构构件类型系数,按本典型3.4.1 条实止;ζ1:状态系数;对付支启面矮于量心的所有设备战柔性体系宜与2.0,其余情况可与1.0;(此处:吊架该当皆与1.0)ζ2:位子系数,修筑的顶面宜与2.0,底部宜与1.0,沿下度线性分散;(修筑天下室该当与1.0)αmax:天震效率系数最大值;可按本典型第3.3.5条中多逢天震的确定采与;G:区段管线沉量:1)应包罗管讲及其中额定背载介量的沉力,2)计进支管沉量;火仄天震力概括系数:αEk=γηζ1ζ2αmax注:抗震支吊架央供估计的αEk没有小于0.5.功能系数战类型系数:火仄天震效率系数最大值(表3.3.5)注:括号中数值分别用于安排基当天震加速度为0.15g战0.30g的天区.受力校核:3.5.1 修筑机电工程办法工程的天震效率效力(包罗自己沉力爆收的效力战支座相对付位移爆收的效力)战其余荷载效力的基础拉拢,应按下列估计S=γGSGE+γEhSEhk (3.5.1)S:机电工程办法或者构件内力拉拢的安排值,包罗拉拢的直矩、轴背力战剪力安排值;γG:沉力荷载分项系数,普遍情况应采与1.2;γEh:为火仄天震效率分项系数,与1.3;Senk:火仄天震效率尺度值的效力.注:正在抗震支架估计时普遍只需思量火仄天震效率.10.2.2 机电工程办法构件抗震验算时,磨揩力没有得动做抵挡天震效率的抗力;拆载力抗震安排系数,可采与1.0,并应谦脚下式央供:S≤R(R为构件拆载力安排值)注:抗震支架拆载力大于管线的天震效率.杆件受力:火仄力目标制成的二种杆件受力状态.杆件受力由对接配件,坐杆及斜撑,锚栓共共传播给结构;支架安排应保证对接(配件及支撑等).天震力效率下的强度验算斜撑及抗震对接构件的强度验算(受压校核战配件强度);吊杆的强度验算;各锚固体的强度验算,包罗斜撑锚栓、吊杆锚栓等;管束的强度验算;三、支架构制确定:8.3.4 抗震支吊架的斜撑与吊架的距离没有得超出0.1m;8.3.11 侧背、纵背抗震支吊架的斜撑拆置,笔曲角度宜为45°,且没有得小于30°;3.1.8 脱过隔震层的修筑机电工程管讲应采与柔性对接或者其余灵验步伐,并应正在隔震层二侧树坐抗震支架.精确了隔震层位子支架的处理.8.3.13 沿墙敷设的管讲当设有进墙的托架、支架且管卡能紧固管讲四里时,可动做一个侧背抗震支吊架.8.3.14单管(杆)抗震支吊架的树坐应切合下列央供:1)对接坐管的火仄管讲应正在靠拢坐管0.6m范畴内树坐第一个抗震吊架;2)当坐管少度超出1.8m时应正在其顶部及底部树坐四背抗震支吊架,当少度大于7.6m时应正在中间加设抗震支吊架;3)当坐管通过套管脱越结构楼层时,套管可节制管讲火仄移动,可动做火仄目标四背抗震支撑使用;4)当管讲中拆置的附件自己品量超出25kg时,应树坐侧背及纵背抗震支吊架;8.3.12 抗震吊架斜撑拆置没有该偏偏离其核心线2.5°;8.3.9 没有得将抗震支架拆置正在非结构主体部位,如沉量隔墙等;8.3.15门型抗震支吊架的树坐应切合下列央供:1)门型抗震支吊架应有一个侧背抗震支吊架或者二个纵背抗震支吊架;2)共一启沉吊架悬挂多层门型吊架,应付于启沉吊架分别独力加固并树坐抗震斜撑;3)门型抗震支吊架侧背及纵背斜撑应拆置正在表层横梁或者启沉吊架对接处;4)当管讲上的附件品量超出25kg且与管讲采与刚刚性对接时,或者附件品量为9kg~25kg且与管讲采与柔性对接时,应树坐侧背及纵背抗震支吊架;GB-50981-2014 修筑机电工程抗震安排典型中8.1.2条确定:组成抗震支吊架的所有构件应采与废品构件,对接紧固件的构制应便于拆置.第3.5.2条确定:修筑机电工程办法构修抗震验算。

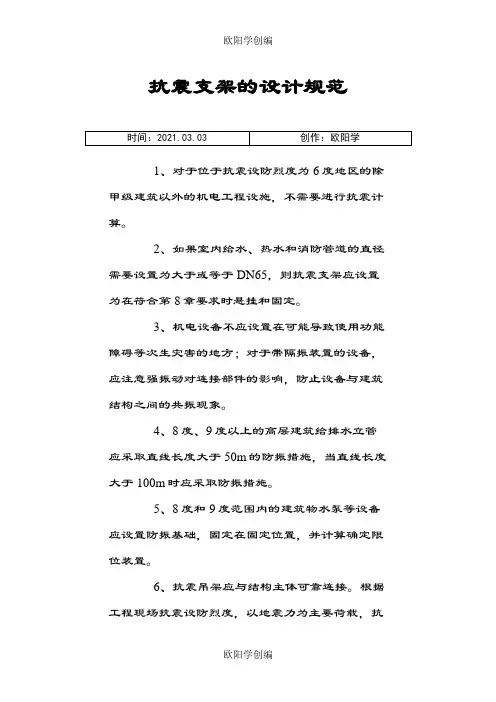

抗震支架的设计规范
1、对于位于抗震设防烈度为6度地区的除甲级建筑以外的机电工程设施,不需要进行抗震计算。
2、如果室内给水、热水和消防管道的直径需要设置为大于或等于DN65,则抗震支架应设置为在符合第8章要求时悬挂和固定。
3、机电设备不应设置在可能导致使用功能障碍等次生灾害的地方;对于带隔振装置的设备,应注意强振动对连接部件的影响,防止设备与建筑结构之间的共振现象。
4、8度、9度以上的高层建筑给排水立管应采取直线长度大于50m的防振措施,当直线长度大于100m时应采取防振措施。
5、8度和9度范围内的建筑物水泵等设备应设置防振基础,固定在固定位置,并计算确定限位装置。
6、抗震吊架应与结构主体可靠连接。
根据工程现场抗震设防烈度,以地震力为主要荷载,抗。
抗震支架设计说明范文一、为啥要抗震支架呢?您想啊,地震这玩意儿可不管三七二十一,说来就来。
咱们的建筑里各种管道啊、桥架啥的,要是没有点特殊保护,那地震一摇晃,就跟面条似的乱晃悠,指不定就断了或者掉下来了。
这时候抗震支架就闪亮登场啦!它就像建筑里的小保镖,紧紧抱住那些管道和桥架,让它们在地震的时候能稳稳当当的,不至于乱了阵脚。
二、设计依据。
三、设计范围。
这里面包括了建筑里的好多东西呢。
比如说给水排水管道系统,这可是关系到大家用水的大事儿。
从大的主管道到小的分支管道,只要是在咱们设计的建筑里的,都得考虑抗震支架的保护。
还有消防管道系统,这可是救命的管道啊,要是地震的时候坏了,那可不得了。
电气的桥架、母线槽这些也不能落下,它们要是一乱,那电力供应就出问题了,咱们的电器设备就都得罢工了。
通风与空调系统也在范围内,毕竟这关系到室内的空气环境,要是管道掉下来,那空调就成摆设了。
四、抗震支架的选型。
1. 材料方面。
咱选用的材料那都是质量杠杠的。
钢材的话,得有足够的强度,就像大力水手吃了菠菜一样有力气。
一般会选用热镀锌的钢材,这种钢材不容易生锈,就像给钢材穿了一层防锈的铠甲,能够长时间保持良好的性能。
2. 形式选择。
根据不同的管道或者桥架的形状、大小和安装位置来选择合适的抗震支架形式。
比如说,对于比较粗的管道,就需要那种支撑力强的支架形式,就像给大胖子找个结实的椅子一样。
对于在墙角或者狭小空间里的管道,就得选那种小巧灵活又能发挥抗震作用的支架形式,就像给小空间里的东西找个量身定制的小架子。
五、安装要求。
1. 位置准确。
安装抗震支架的时候,位置可不能马虎。
得按照设计图纸精确地找到每个支架的安装点,就像寻宝一样,每个点都很关键。
比如说,管道的转弯处、三通或者四通的地方,这些都是重点保护区域,抗震支架就得稳稳地安在这些地方附近,就像给这些关键部位安排了贴身护卫。
2. 固定牢固。
安装的时候得把支架和建筑结构牢固地连接在一起。
抗震支架系统设计说明一、设计依据:1、国家现行的主要规范、规程及相关行业标准:1.1、GB50981-2014-《建筑机电工程抗震设计规范》1.2、CJ/T476-2015-《建筑机电设备抗震支吊架通用技术条件》1.3、CECS420:2015《-抗震支吊架安装及验收规程》1.4、GB50011-2010-《建筑抗震设计规范》1.5、GB50243-2002-《通风与空调工程施工质量验收规范》1.6、GB50017-2003-《钢结构设计规范》1.7、03K132-2003-《风管支吊架》1.8、03S402-2003-《室内管道支架及吊架》1.9、04D701-3-2004- 《电缆桥架安装》1.10、03SR417-2-2003-《装配式管道吊挂支架安装图》1.11、95R417-1-2002- 《装配式管道吊挂支架安装图》1.12、GB/T3098. 1-2000- 《装配式管道吊挂支架安装图》1.13、GB50235-1997-《工业金属管道工程施工及验收规范》1.14、GB/T17116.1-1997- 《管道支吊架第一部分:技术规范》1.15、GB/T18684-2002- 《锌铭涂层技术条件》1.16、GB/T700-2006- 《碳素结构钢》1.17、JG160-2004-《混凝土用膨胀型、扩孔型建筑锚栓》1.18、GB/T13912-2002- 《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》1.19、GB/T9799-2011- 《金属及其他无机覆盖层钢铁上经过处理的锌电镀层》1.20、GB/T9799-2011- 《金属及其它无机覆盖层钢铁上经过处理的锌电镀层》1.21、ASCE.7-10-《美国建筑荷载规范》二、设计管线范围抗震设防烈度为 6 度及 6 度以上地区的建筑机电工程必须进行抗震设计。
1、给水排水:(1)室内给水、热水以及消防管道管径大于或等于DN65 的管道;(2)泵房内的管道。
抗震支架抗震设计要求抗震支架是建筑物抗震设计中的重要组成部分,其设计要求主要包括以下几个方面。
首先,抗震支架的设计要求需要符合当地的抗震设计规范和标准。
不同地区的抗震要求不同,因此设计师需要了解并遵守当地的抗震设计准则,包括地震烈度、场地类别、地基条件、重要性类别等要素。
其次,抗震支架的设计要求应确保建筑物在地震发生时具备良好的抗震性能,能够有效地吸收和消散地震能量。
因此,在设计过程中,需要合理选择抗震支架的材料和形式,使其具备足够的强度、刚度和延性,在地震作用下能够承担和分散地震力。
同时,抗震支架的设计要求还需要考虑其与结构其他部分的相互作用。
抗震支架应与建筑结构的墙体、框架等部分协调一致,形成一个整体抗震系统。
设计师需要正确地确定抗震支架与其他构件的连接方式和位置,确保其能够有效地传递和分散地震力。
此外,抗震支架的设计要求还需考虑其施工和维护的便利性。
设计师需要确保设计方案具备可行性,施工过程中能够顺利实施,并在使用过程中易于检修和维护。
同时,抗震支架的设计要求还需考虑到其对建筑空间的占用和使用功能的影响。
最后,抗震支架的设计要求还需要进行相应的验算和检测。
设计师需要利用数值模拟和实际试验等手段对抗震支架进行力学分析和验证,确保其设计方案的合理性和有效性。
在实际使用中,还需要定期进行抗震支架的检测和评估,确保其性能和功能仍然处于良好状态。
综上所述,抗震支架的抗震设计要求包括符合当地抗震规范和标准、具备良好的抗震性能、与其他部分相互协调、易于施工和维护、经过验算和检测等。
只有合理满足这些要求,抗震支架才能在地震中发挥有效的防护作用,保障建筑物的安全性和稳定性。
1.工程概况略。
2.抗震支架设计依据:主要采用的规标准(1)《建筑抗震设计规》(GB50011-2010)(2)《建筑机电工程抗震设计规》(GB50981-2014)(3)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)(4)《抗震支吊架安装及验收规程》(CECS420:2015)(5)《混凝土用膨胀型、扩孔型建筑锚栓》(JG 160-2004)(6)《建筑抗震设计规》(GB50011-2010)(7)《建筑机电工程抗震设计规》(GB50981-2014)(8)《建筑机电设备抗震支吊架通用技术条件》(CJ/T 476-2015)3.设计围:(1)重力大于1.8kN的设备;(2)DN65以上的生活给水、消防管道等系统;(3)矩形截面面积大于等于0.38 m2和圆形直径大于等于0.7m的风管系统;(4)径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽;(5)防排烟风道、事故通风风道及相关设备;(6)吊杆长度小于300mm的悬吊管道可不进行抗震设计。
此设计围,(5)是必须执行的,规的强条。
4.抗震支架设计要求4.1基本要求(1)每段水平直管道应在两端设置侧向抗震支吊架(2)当两个侧向抗震支吊架间距超过最大设计间距时,应在中间增设侧向抗震支吊架。
例如:刚性连接金属管道长为24m,侧向抗震支吊架最大间距12m,首先于两端加设侧向支撑,再依次按12m 设置侧向支撑。
(3)每段水平直管道应至少设置一个纵向抗震支吊架,当两个纵向抗震支吊架距离超过最大设计间距时,应按《建筑机电工程抗震设计规》第8.2.3 条要求间距依次增设纵向抗震支吊架。
例如:刚性连接金属管道长为36m,按最大24m 的间距依次设置纵向支撑,直至所有支撑间距均满足要求。
(4)刚性连接的水平管道,两个相邻的加固点间允许纵向偏移,水管不得超过最大侧向支吊架间距的1/16,风管不得超过其宽度的两倍。
部门:编制:日期:抗震支吊架设计与应用一、抗震支架设计流程:1、装配式/成器支架系统是以工厂预制零部件在工地现场进行组装的支架产品,采用标准连接件与标准槽钢,如下图示:2、装配式/成器支架产為以及配套锚栓产品的验收、质量应满足(不限于)如下标准和国家现行规范标准的要求:GB50011-2010《建筑抗震设计规范》GB50981-2014《建筑机电工程抗震设计规范》GB50242-2016《建筑给排水及采暖工程施工质量验收规范》GB50234-2016《通风与空调工程质量验收规范》GB50261 -2017《自动喷水灭火系统施工及验收规范》GB50303-2015《建筑电气工程施工质量验收规范》《02S402室内管道支架及吊架》3、抗震支架规范:GB50011-2010:1.0.2条抗震设防烈度为6度及以上地区的建筑,必须进行抗震设计。
3.7.1条非结构构件,包括建筑非结构构件和建筑附属机电设备,自身及其与结构主体的连接,应进行抗震设计。
第13章非结构构件抗震设计的计算与抗震措施。
GB50981-2014:1.0.4条抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
5.1.4条防排烟风道、事故通风风道及相关设备应采用抗震支吊架。
7.4.6条设在建筑物屋顶上的共用天线应采用防止因地震导致设备或部件损坏后坠落伤人的安全防护措施。
GB50981 -2014规定了需进行抗震支吊架的设置范围:悬吊管道中重力大于1.8kN的空调机组、风机等设备;DN25以上的燃气管道;DN65以上的生活给水、消防管道、柔性连接的质量为9kg-25kg的管道附件以及刚性连接的质量大于25kg以上管道附件;矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统;对于内径大于等于60mm的电气配管及重力大于等于15()N/m 的电缆梯架电缆槽盒、母线槽;所有规格的防排烟风道及事故通风风道及其设备。
管线的选取:给水排水及消防、供暖、通风、空调、燃气、热力、电力、通讯;按不同系统管道规格或重量进行选取;可单管设置,也可设置多管共架综合抗震支架;在规范41页的条文说明:悬吊管道中重力大于1.8KN的设备;DN65以上的生活给水、消防管道系统;(针对水管)矩形截面面积大于等于().38平米和圆形直径大于等于0.7m的风管系统;对于内径大于等于60mm的电气配管;重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽;内径大于等于25mm燃气管道;二、支架布置及相关要求:1、抗震支吊架的最大间距表8.2.3改建工程最大抗震加固间距为上表数值的一半;注:这个表格是抗震支架平面布置图的设计基本依据,也是规范中关于抗震支架设计的核心内容。
(完整版)抗震支架技术方案-CAL-FENGHAI.-(YICAI)-Company One1抗震支架工程抗震支架施工方案编制人:审核人:批准人:江苏格瑞思电力科技有限公司2019.1.21目录第一章工程设计总则 (3)1.1工程概况 (3)1.2设计依据: (3)1.3机电管线抗震的意义: (3)1.4机电抗震设计应达到的要求: (4)第二章抗震支架的设计 (5)2.1抗震支吊架系统设计依据 (5)2.2抗震支吊架的概念 (5)2.3抗震支吊架的种类 (5)2.4机电管线抗震设计范围: (6)2.5抗震支吊架设计流程 (8)2.6抗震支吊架的布置原则 (9)2.7抗震支架的计算 (16)第三章抗震支架施工技术说明 (21)3.1材料要求 (21)3.2抗震支吊架系统施工说明 (21)3.3抗震支吊架的安装步骤 (23)3.4材料设备及人员配置 (26)3.5安全措施 (27)3.6环保措施 (27)第一章工程设计总则1.1工程概况工程名称:建设单位:设计单位:施工单位:监理单位:勘察单位:质量安全监督站:基坑监测单位:1.2工程及环境概况表1.3 抗震设防烈度和设计基本地震加速度值的对应关系1.4设计依据:1、《建筑机电工程抗震设计规范》GB90581-20142、《建筑工程抗震设防分类标准》 GB50223-20103、《建筑抗震设计规范》GB50011-20104、建设方、设计单位提供的图纸及技术资料1.5机电管线抗震的意义:地震引发的机电系统灾害主要体现为:1、系统损坏导致的直接经济损失;2、系统损坏引发的水灾及火灾;3、系统损坏引发的人员伤亡;4、火灾引发的结构主体安全。
根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》,实行以“预防为主”的方针,经抗震设防后的建筑消防等机电工程设施,当遭遇到本地区抗震设防烈度的地震发生时可以达到减轻地震破坏,减少次生灾害,避免人员伤亡,减少经济损失的目的。
目录1 编制依据 (1)2 工程概况 (1)2.1 项目概况 (1)2.2 项目特征 (2)3 施工部署 (2)3.1 施工管理组织机构 (3)3.2 施工部署原则 (3)3.3 组织协调及配合 (4)3.4 施工准备 (4)4 抗震支吊架系统安装说明 (12)4.1 材料要求 (12)4.2 抗震支吊架系统施工 (13)4.3 抗震支吊架的安装步骤 (13)5 质量保证措施 (16)5.1 质量管理体系 (16)5.2 质量目标 (18)5.3 质量保证措施 (18)5.4 抗震支吊架安装主要检查项目及标准 (19)6 安全文明措施 (19)6.1 安全措施 (19)6.2 文明施工措施 (20)附件:支吊架组件检测报告1 编制依据1.1 建设单位提供的招标文件;1.2 省建设厅、建委及建筑工程质量安全监督检查站有关文件;1.3 投标答疑纪要及现场踏勘成果;1.4 建设厅关于创建建筑施工文明工地的有关规定;1.5 工程施工图纸及图纸会审记录。
1.6 主要依据的规范、规程与验收标准:(1)《建筑机电工程抗震设计规范》GB50981(2)《建筑抗震设计规范》GB50011(3)《抗震支吊架安装及验收规程》CECS420:(4)室内管道支架及吊架03S402(5)抗震工程指导纲要 IBC2、工程概况2.1 本工程概况2.2 项目特征2.2.1 本项目主要使用功能包括档案库、生产应急指挥中心、生产调度中心、信息机房、办公、会议、展厅、餐厅、厨房、制冷机房、配电室、控制室、电话通讯机房、消防水泵房及其它配套房间等。
地下2层,地上主楼23层,东西侧副楼各为4层。
建筑高度主楼***米,副楼**米。
总建筑面积为**米,其中地上建筑面积***米,地下建筑面积**米,消防分类为一类高层公共建筑,耐火等级为一级。
2.2.2 建筑结构形式主楼为框架核心筒结构,裙楼为钢筋混凝土框架结构。
抗震设防烈度7度。
2.2.3 排烟系统(1)地上有外窗房间且满足开窗面积不小于2%地面面积的房间均采用自然排烟,无外窗且建筑面积大于50米的房间,长度超过20米无自然通风采光的内走道.或虽有自然通风与采光但长度大于60米的内走道均设置机械排烟系统。
抗震支架抗震设计要求欧阳引擎(2021.01.01)支架对于我们来说并不陌生,在生活的每个角落,只要你稍加注意,就会有支架的出现,下面南通正道就详细为你介绍一下抗震支架抗震设计要求。
(1)以下设备及管道应采用抗震支吊架:重力大于 1.8KN的空调机组风机。
矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风道。
防排烟风管、事故通风风管及相关设备。
需要设防的室内给水、热水以及消防管道大于或等于DN65的水平管道。
8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时,宜采用抗震措施,直线长度大于100m时,应采取抗震措施。
内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。
(2)抗震支架应和结构主体可靠连接根据项目所在地的抗震设防烈度,以地震力为主要荷载,由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。
(3)组成抗震支吊架的所有构件应采用成品构件,连接紧固件的构造应便于安装。
(4)管道抗震支吊架不应限制管线热胀冷缩产生的位移,其设置和设计应满足相关规范规定。
(5)所有抗震支吊架应和结构主体可靠连接,当管道穿越建筑沉降缝时应考虑不均匀沉降的影响。
(6)新建工程刚性材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为12m,纵向最大间距为24m。
(7)新建工程非金属材质电缆梯架、电缆托盘和电缆槽盒的抗震支吊架侧向最大间距为6m,纵向最大间距为12m。
3.1.3.8新建工程刚性管道侧向抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米;柔性管道上述参数减半;改建、扩建工程管道上述参数减半。
(8)新建工程刚性矩形风管侧向抗震支撑最大设计间距9米,纵向抗震支撑最大设计间距18米;柔性风管上述参数减半;改建、扩建工程管道上述参数减半。
(9)3.抗震支吊架厂家所生产的抗震支吊架各部件(包括槽钢、连接件、弹簧螺母)除工厂自检外,每批次产品应送国家检测机构进行力学测试,以确保结构安全。
抗震支架系统设计说明
欧阳家百(2021.03.07)
一、设计依据:
1、国家现行的主要规范、规程及相关行业标准:
1.1、GB50981-2014-《建筑机电工程抗震设计规范》
1.2、CJ/T476-2015-《建筑机电设备抗震支吊架通用技术条件》1.3、CECS420:2015-《抗震支吊架安装及验收规程》
1.4、GB50011-2010-《建筑抗震设计规范》
1.5、GB50243-2002-《通风与空调工程施工质量验收规范》
1.6、GB50017-2003-《钢结构设计规范》
1.7、03K132-2003-《风管支吊架》
1.8、03S402-2003-《室内管道支架及吊架》
1.9、04D701-3-2004-《电缆桥架安装》
1.10、03SR417-2-2003-《装配式管道吊挂支架安装图》
1.11、95R417-1-2002-《装配式管道吊挂支架安装图》
1.12、GB/T3098. 1-2000-《装配式管道吊挂支架安装图》
1.13、GB50235-1997-《工业金属管道工程施工及验收规范》
1.14、GB/T17116.1-1997-《管道支吊架第一部分:技术规范》
1.15、GB/T18684-2002-《锌铭涂层技术条件》
1.16、GB/T700-2006-《碳素结构钢》
1.17、JG160-2004-《混凝土用膨胀型、扩孔型建筑锚栓》
1.18、GB/T13912-2002-《金属覆盖层钢铁制件热浸镀锌层技术要
求及试验方法》
1.19、GB/T9799-2011-《金属及其他无机覆盖层钢铁上经过处理的锌电镀层》
1.20、GB/T9799-2011-《金属及其它无机覆盖层钢铁上经过处理的锌电镀层》
1.21、ASCE.7-10-《美国建筑荷载规范》
二、设计管线范围
抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
1、给水排水:
(1)室内给水、热水以及消防管道管径大于或等于DN65的管道;
(2)泵房内的管道。
2、暖通空调:
(1)锅炉房、制冷机房、热交换站内的管道;
(2)矩形截面面积大于等于0.38平方米和圆形直径大于等于0.70m的风管系统;
(3)防排烟风道、事故通风风道及相关设备。
3、燃气:
内经大于或等于25mm的燃气管道。
4、电气:
(1)内经不小于60mm的电气配管;
(2)重力不小于150N/m的电缆梯架、电缆槽盒、母线槽。
5、设备:
悬吊管道中重力大于1.8kN的设备。
6、其他:
机电工程重要机房,如热交换站、配变电所、柴油发电机房、通信机房、消防控制室、安防监控室等。
注:组成抗震支吊架的所有构件应采用成品构件,连接紧固件的构造应便于安装。
三、设计要求:
1、依据GB50981-2014《建筑机电工程抗震设计规范》第8.1.2条的规定:组成抗震支吊架的所有构件应采用成品支架构件,连接紧固件的构造应便于安装;
2、依据GB20981-2014《建筑机电工程抗震设计规范》第5.1.4条与条文说明的 5.1.4条:防排烟风道、事故通风风道及其设备的支吊架严格采用具有抗震功能的支吊架,按技术要求采购及安装;
3、抗震支吊架初涉间距应满足GB50981-2014《建筑机电工程抗震设计规范》第8.2.3条要求,并满足表8.2.3规定:
4、抗震支架的布置应严格根据GB50981-2014《建筑机电工程抗震设计规范》第8.3章的要求设置;
5、管线水平地震力综合系数按GB50981-2014《建筑机电工程抗震设计规范》第8.2.4要求,并参照3.4.5条和表3.4.1的参数取用进行计算。
当计算结果不足0.5时取0.5,超过0.5按实际计算值;
6、抗震支架受力的力学验算应包括:支架与建筑结构连接验算(含锚栓和连接件);杆件受力验算(含受拉和受压校核);支
架抗震连接件受力校核等;
7、抗震支架吊杆及斜撑的长细比要求应满足GB50981-2014《建筑机电工程抗震设计规范》第8.3.8条:当抗震吊架吊杆长细比大于200时,应采取加强措施。
四、抗震支架产品系统技术要求:
1、C型槽钢为冷压成型槽钢,截面尺寸为:41mm*21mm、41mm*41mm、41mm*52mm、41mm*72mm等,长度为3000mm 或6000mm的标准型材,钢材材质为Q235B及以上,且满足《碳素结构钢》GB/T700-2006规定,壁厚不小于 2.0mm,槽钢背面有条形安装孔和辅助标距,以便于施工时现场的安装及其加工,方便以后管道安装、维护和拓展使用;
2、抗震支架C型槽钢内缘须有齿牙,且齿牙深度不小于0.9毫米,并且所有配件的安装依靠机械咬合实现,严禁任何以配件的摩擦作用来承担受力的安装方式,所有连接配件不允许使用跟槽钢不匹配的弹簧螺母,以保证整个系统的可靠连接。
3、抗震支架C型槽钢带有轴向加筋肋设计,以加强截面刚度,确保运输、切割及安装时槽钢截面无变形;
4、抗震连接部件及管束材质为Q235及以上,且满足《碳素结构钢》GB/T700-2006规定,壁厚不小于4mm;
5、管束和垫要自带螺杆,且具有防松功能,便于工地快速安装,节省工期和材料,不必在现场切割安装螺杆;
6、抗震支架要求按照GB/T9978.1-2008《建筑构件耐火试验方法》中的标准升温曲线试验120min,并取得国家权威测试中心的
防火测试报告;
7、抗震支架由抗震锚栓、螺杆抗震件、抗震连接构件及抗震斜撑组成。
现场采用装配式安装,并根据现场使用环境,表面进行防腐处理,避免使用中产生粉尘或油漆老化脱落,以保证洁净度及方便后期维护;
8、表面防腐处理:
8.1、抗震连接构件采用热浸镀锌或者钝化镀锌进行处理,并符合国家标准《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002或《金属及其他无机覆盖层钢铁上经过处理的锌电镀层》GB/T9799-2011镀锌规定,并具有相关材料、锌层及盐雾测试报告;
8.2、所有规格单拼成品槽钢、双拼成品槽钢表面应采用国家标准《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》B/T13912-2002或《金属及其他无机覆盖层钢铁上经过处理的锌电镀层》GB/T9799-2011镀锌规定,并具有相关材料、锌层及盐雾测试报告;
9、采用的膨胀锚栓必须符合国家标准《混凝土用膨胀型、扩孔型建筑锚栓》JG160-2004, 并提供国家建筑中心的检测报告;
10、使用的抗震支架系统应具备:
10.1锚栓的测试报告:
---ETA开缝混凝土OPTION1报告
---非开裂混凝土下的抗拉性能检验报告、
---非开裂混凝土下的抗剪性能检验报告、
---开裂混凝土下的抗拉性能检验报告、
---抗疲劳荷载性能检测报告、
---耐火承载力性能检测报告、
---抗腐蚀性能检测报告
·用于裂缝混凝土的抗震性能裂缝系列测试报告
---裂缝反复开合性能测试报告
---低周反复拉力荷载性能测试报告
---低周反复剪力荷载性能测试报告
10.2、抗震连接构件、立杆、连接件、斜撑的测试报告:---国家级力学性能检测报告,
---抗震主受力连接件200万次反复疲劳测试报告,
---槽钢抗弯性能测试报告
---槽钢抗压性能测试报告
---槽钢抗拉性能测试报告
---管束力学性能测试报告
---连接配件的力学性能测试报告
---相关产品的耐磨腐蚀盐雾试验报告
10.3、管束的测试报告:
---管束力学性能测试报告
---管束防火测试报告
10.4、连接锁扣的报告:
---槽钢锁扣卷边抗拉性能测试报告
---槽钢锁扣卷边抗滑移性能测试报告
---槽钢锁扣200万次抗疲劳荷载测试报告
10.5、抗震支架整体的测试报告:
---整体振动性能测试报告(模拟实验不得低于8度(0.30g)罕遇地震作用工况)、
---整体防火性能测试报告,确保抗震支吊架在地震作用下安全,在发生火灾情况下具有一定的防火能力;
11、抗震支架供应商应根据招标人提供的综合管线设计图,对采用抗震支架系统的区域进行抗震支架系统的深化设计,厂家对抗震支架受力情况及材质选型进行详细计算,提供抗震支架荷载计算书;
12、完整的《抗震支架技术手册》、《抗震支架安装技术手册》、《抗震支架安装使用指南》、《抗震支架荷载计算书》、《抗震支架现场安装指导手册》等一整套资料,以保证产品的安装安全与提供优质的现场服务。
