抗震支架施工方案1.概述本建筑中所有净化装修、暖通、动力、工艺管道、机电专业管线均需进行抗震设计，需按照国家相关规范进行二次优化设计,并经发包方批准。
2.抗震支吊架的应用机电抗震支吊架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的，有效地提高了管路系统的抗震性能。
(1)抗震支吊架在本工程中的应用范围a.DN65及以上的生活给水系统；b.防排烟风道、事故通风风道；c.矩形截面面积≥0.38m²和圆形直径≥0.7m的风管系统；d.重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；e.悬吊管道中重力大于1.8kN的设备；f.对于重力小于1.8KN的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计。
(2)抗震支架布置原则a.每段水平直线管道应该在两端间距不大于0.6m处设置侧向抗震支架。
b.当两个侧向抗震支吊架间距大于最大设计间距时，应在中间增设侧向抗震支架。
例如：刚性连接金属管道长为24m，侧向抗震支吊架最大间距12m。
首先于两端加设侧向支撑，再依次按12m设置侧向支撑。
c.每段水平直管道应至少设置一个纵向抗震支架，当两个纵向抗震支吊架距离大于最大设计间距时，应按规范第8.2.3的要求间距依次增设纵向抗震支架。
例如：刚性连接金属管道长为36m，按最大24m的间距依次设置纵向支撑，直至所有支撑间距均满足要求。
d.刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管不得大于最大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆槽盒不得大于其宽度的两倍。
e.水平管道应在转弯处0.6m范围内设置侧向抗震支吊架。
f.当水平管道通过垂直管线与地面设备连接时，管线与设备之间采用柔性连接，水平管线距垂直管线600mm范围内设置侧向支撑，垂直管线底部距地面大于0.15m应设置抗震支撑。

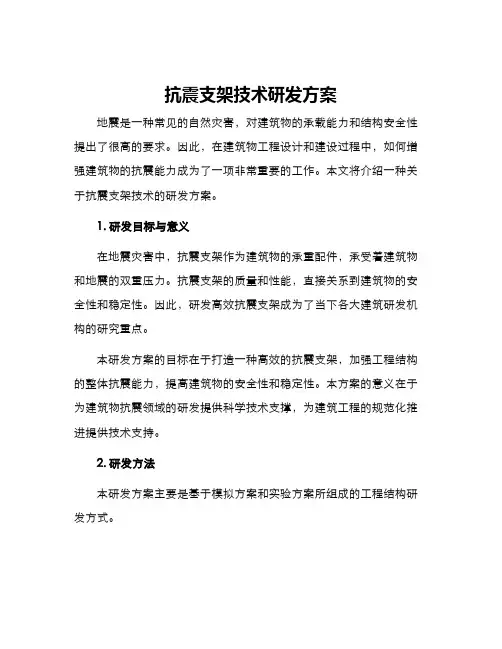

抗震支架技术研发方案地震是一种常见的自然灾害，对建筑物的承载能力和结构安全性提出了很高的要求。
因此，在建筑物工程设计和建设过程中，如何增强建筑物的抗震能力成为了一项非常重要的工作。
本文将介绍一种关于抗震支架技术的研发方案。
1. 研发目标与意义在地震灾害中，抗震支架作为建筑物的承重配件，承受着建筑物和地震的双重压力。
抗震支架的质量和性能，直接关系到建筑物的安全性和稳定性。
因此，研发高效抗震支架成为了当下各大建筑研发机构的研究重点。
本研发方案的目标在于打造一种高效的抗震支架，加强工程结构的整体抗震能力，提高建筑物的安全性和稳定性。
本方案的意义在于为建筑物抗震领域的研发提供科学技术支撑，为建筑工程的规范化推进提供技术支持。
2. 研发方法本研发方案主要是基于模拟方案和实验方案所组成的工程结构研发方式。
2.1 模拟方案针对建筑物的抗震支架性能，我们将首先建立工程结构的数学模型。
基于模型我们可以对于各个环节进行模拟，例如模拟不同的地震情况下抗震支架的性能表现。
这种模拟方案可以有效的降低工程研发过程中的成本，同时能够帮助研发团队更好地预估特定条件下抗震支架的性能表现，从而指导实验方案的设计和实验数据的测定。
2.2 实验方案根据模拟方案得到的结论，我们将进行一系列的实验研究。
首先，我们将对抗震支架材料的选制进行实验验证。
针对新型材料，我们将通过材料强度、韧性、塑性等综合性能指标，评估其适用性。
其次，我们将模拟不同地震情况，对于抗震支架的承载能力、耐疲劳性、变形能力等性能进行验证。
通过系统实验辅助验证，整合数学模型的匹配度，从而最小化误差，但同时也能更好的理解模型的适用条件和适用范围，从而获得更具针对性的抗震支架设计方案。
3. 预期成果经过数学模型的模拟以及实验方案的检验，我们预期能够开发出一种具备高效抗震性能的支架方案。
这种方案能够在规模经济、施工效率、可靠性等方面具有更大的优势，且容易配合各种建筑规范。
此外，本方案的给出的参数指标，将可被各个需要地震支架设计的转包商、设计公司、工程承包商等行业人士借鉴，协助系统成果的应用。

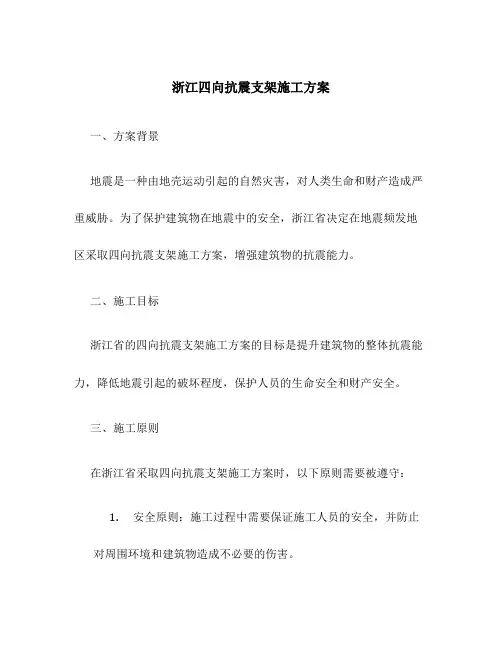

浙江四向抗震支架施工方案一、方案背景地震是一种由地壳运动引起的自然灾害，对人类生命和财产造成严重威胁。
为了保护建筑物在地震中的安全，浙江省决定在地震频发地区采取四向抗震支架施工方案，增强建筑物的抗震能力。
二、施工目标浙江省的四向抗震支架施工方案的目标是提升建筑物的整体抗震能力，降低地震引起的破坏程度，保护人员的生命安全和财产安全。
三、施工原则在浙江省采取四向抗震支架施工方案时，以下原则需要被遵守：1.安全原则：施工过程中需要保证施工人员的安全，并防止对周围环境和建筑物造成不必要的伤害。
2.技术原则：施工需要按照相关的技术标准和规范进行，确保施工质量和施工效果达到预期目标。
3.环保原则：施工过程中需要尽量减少对环境的污染和破坏，采取适当的措施进行环保管理。
四、施工步骤浙江省四向抗震支架施工方案的具体步骤如下：1. 施工前准备在施工前，需要进行详细的工地勘察和设计，确定施工的具体方案和施工要求。
同时，还需采购所需的材料和设备，进行施工人员的培训和安全教育。
2. 地基处理在施工前，需要对建筑物的地基进行处理，以保证地基的承载能力和稳定性。
具体处理方法包括加固和加厚地基，提升地基的抗震性能。
3. 支架安装将预先加工制作好的抗震支架安装在建筑物的各个关键部位，采用机械设备和专业工具进行支架的调整和固定。
确保支架与建筑物的连接牢固可靠。
4. 加固墙体和楼板对建筑物的墙体和楼板进行加固处理，采用适当的方法和材料进行抗震加固。
常见的加固方法包括在墙体和楼板上加贴钢板、加固钢筋等。
5. 施工质量检查和验收在施工过程中，需要进行多次的质量检查和验收，确保施工质量符合相关的标准和规范。
检查和验收的内容包括支架的固定情况、墙体和楼板的加固效果等。
6. 施工完成和后续管理当施工完成后，需要对施工现场进行清理和整理，保持环境的整洁。
同时，还需要建立相关的档案和记录，进行后续的管理和维护工作。
五、预期效果通过采取浙江省的四向抗震支架施工方案，预期能够达到以下效果：1.提高建筑物的整体抗震能力，降低地震引起的破坏程度。
抗震支架施工方案第1篇抗震支架施工方案一、项目背景随着我国城市化进程的加快，高层建筑日益增多，抗震设防要求不断提高。
为确保建筑物在地震发生时的安全性，根据《建筑抗震设计规范》和《建筑机电工程抗震设计规范》，对抗震支架的设计与施工提出了严格要求。
本方案旨在规范抗震支架的施工流程，确保工程质量和安全。
二、施工目标1. 满足国家相关法律法规及设计规范的要求，确保抗震支架施工质量。
2. 提高建筑物的抗震能力，降低地震灾害风险。
3. 确保施工过程安全、高效、环保。
三、施工范围1. 本项目抗震支架施工范围包括所有建筑机电工程管道、桥架、电缆等设施的支撑系统。
2. 施工内容包括抗震支架的设计、制作、安装、调试及验收。
四、施工原则1. 科学合理：根据建筑物的结构特点及抗震设防要求，合理设计抗震支架系统。
2. 安全可靠：确保抗震支架在地震发生时能承受相应的荷载，保障建筑物的安全。
3. 标准化施工：严格按照国家及地方相关规范进行施工，确保施工质量。
4. 环保节能：在施工过程中，遵循环保、节能的原则，降低对环境的影响。
五、施工流程1. 前期准备- 收集建筑物结构图纸、机电工程图纸等相关资料，进行抗震支架设计。
- 根据设计要求，编制施工方案、施工图纸，并报审。
- 办理施工手续，包括施工许可证、验收手续等。
- 准备施工所需材料、设备、工具，并检查其质量及数量。
2. 施工组织- 成立项目施工组织机构，明确职责分工。
- 培训施工人员，确保其掌握施工技术要求及安全操作规程。
- 制定施工进度计划，合理安排施工顺序。
3. 抗震支架制作- 根据设计图纸，采用符合规范的材料进行抗震支架的制作。
- 抗震支架制作过程中，严格把控焊接、切割、组装等工艺质量。
4. 抗震支架安装- 按照施工图纸及施工方案，进行抗震支架的安装。
- 确保抗震支架与建筑物结构连接牢固，满足设计要求。
- 施工过程中，遵循“先主后次、先上后下”的原则，确保施工顺序合理。

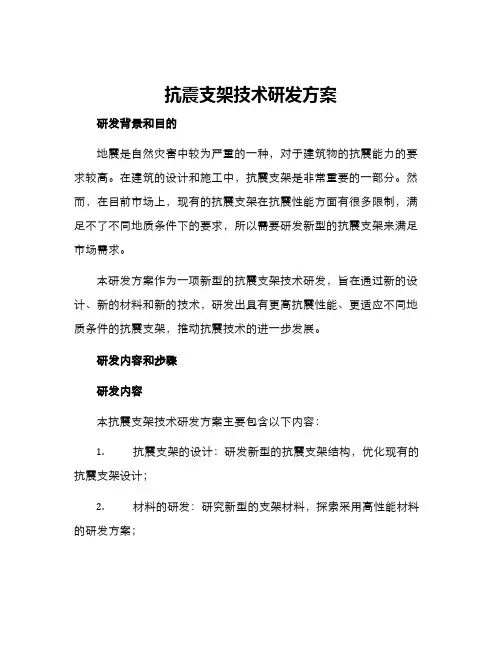

抗震支架技术研发方案研发背景和目的地震是自然灾害中较为严重的一种，对于建筑物的抗震能力的要求较高。
在建筑的设计和施工中，抗震支架是非常重要的一部分。
然而，在目前市场上，现有的抗震支架在抗震性能方面有很多限制，满足不了不同地质条件下的要求，所以需要研发新型的抗震支架来满足市场需求。
本研发方案作为一项新型的抗震支架技术研发，旨在通过新的设计、新的材料和新的技术，研发出具有更高抗震性能、更适应不同地质条件的抗震支架，推动抗震技术的进一步发展。
研发内容和步骤研发内容本抗震支架技术研发方案主要包含以下内容：1.抗震支架的设计：研发新型的抗震支架结构，优化现有的抗震支架设计；2.材料的研发：研究新型的支架材料，探索采用高性能材料的研发方案；3.支架制造工艺的研究：探索新型的生产工艺，以提高支架组装的效率；4.抗震支架的实际验证：通过严格的模拟和实验验证，保证支架的性能和适用性。
研发步骤1.立项：确定项目目标和需求，制定详细的研发计划和工作流程，开展前期调研和方案设计；2.材料研究：对支架材料进行实验室测试和模拟分析，选择适用的高性能材料；3.设计优化：根据材料性能和需求，设计新型的抗震支架结构，进行仿真分析和优化，确定最终设计方案；4.制造工艺：探索新型的支架制造工艺并进行实验室测试，设计并确定工艺流程；5.抗震性能测试：在模拟地震环境下进行实验验证，评估支架的抗震性能和适用性，并综合分析数据推进研发工作。
研发成果和应用价值研发成果本研发方案的主要成果是新型的高性能、适应性强的抗震支架，能够更好地满足不同地质条件下的抗震要求。
具体包括：1.新型抗震支架设计：采用更合理的结构设计，提高支架的抗震性能；2.新型材料：利用新型高性能材料替代传统材料，提高支架的抗震能力和适应性；3.制造工艺：改进支架制造工艺，简化组装，提高效率。
应用价值1.经济价值：新型抗震支架能够更好地适应不同地质条件，提高建筑物的抗震能力，降低因地震而造成的损失。

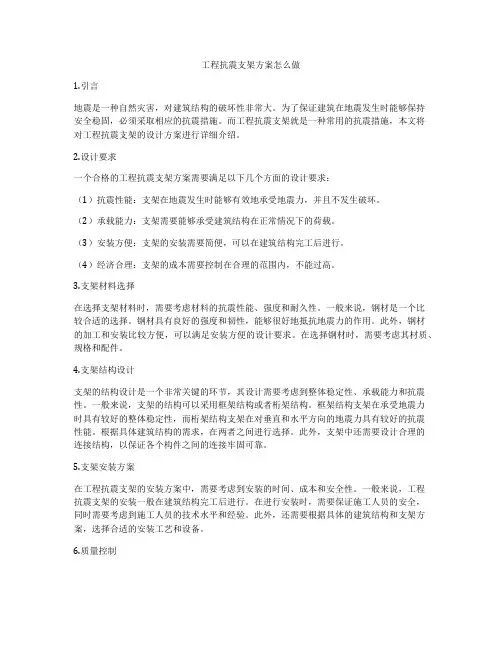

工程抗震支架方案怎么做1.引言地震是一种自然灾害，对建筑结构的破坏性非常大。
为了保证建筑在地震发生时能够保持安全稳固，必须采取相应的抗震措施。
而工程抗震支架就是一种常用的抗震措施，本文将对工程抗震支架的设计方案进行详细介绍。
2.设计要求一个合格的工程抗震支架方案需要满足以下几个方面的设计要求：（1）抗震性能：支架在地震发生时能够有效地承受地震力，并且不发生破坏。
（2）承载能力：支架需要能够承受建筑结构在正常情况下的荷载。
（3）安装方便：支架的安装需要简便，可以在建筑结构完工后进行。
（4）经济合理：支架的成本需要控制在合理的范围内，不能过高。
3.支架材料选择在选择支架材料时，需要考虑材料的抗震性能、强度和耐久性。
一般来说，钢材是一个比较合适的选择。
钢材具有良好的强度和韧性，能够很好地抵抗地震力的作用。
此外，钢材的加工和安装比较方便，可以满足安装方便的设计要求。
在选择钢材时，需要考虑其材质、规格和配件。
4.支架结构设计支架的结构设计是一个非常关键的环节，其设计需要考虑到整体稳定性、承载能力和抗震性。
一般来说，支架的结构可以采用框架结构或者桁架结构。
框架结构支架在承受地震力时具有较好的整体稳定性，而桁架结构支架在对垂直和水平方向的地震力具有较好的抗震性能。
根据具体建筑结构的需求，在两者之间进行选择。
此外，支架中还需要设计合理的连接结构，以保证各个构件之间的连接牢固可靠。
5.支架安装方案在工程抗震支架的安装方案中，需要考虑到安装的时间、成本和安全性。
一般来说，工程抗震支架的安装一般在建筑结构完工后进行。
在进行安装时，需要保证施工人员的安全，同时需要考虑到施工人员的技术水平和经验。
此外，还需要根据具体的建筑结构和支架方案，选择合适的安装工艺和设备。
6.质量控制工程抗震支架的质量控制是确保支架性能的重要环节。
在支架的生产、加工和安装过程中，需要严格按照相关标准和规范进行操作，确保每个环节都符合质量要求。
此外，还需要进行相关的质量监督和检验工作，以保证支架的质量。
工程抗震支架施工方案范本一、施工前准备1. 确定施工区域：根据设计施工图纸确定抗震支架的安装位置和数量。
2. 查阅相关资料：在施工前，必须查阅相关的技术资料和规范，了解抗震支架的安装要求和施工方法。
3. 了解现场情况：在开始施工前，必须对施工现场进行详细的勘察和分析，确保能够满足抗震支架的安装要求。
4. 确定施工人员：选择具有相关经验和资质的施工人员负责抗震支架的安装工作，并制定施工人员的职责分工和安全培训计划。
5. 采购所需材料和设备：根据施工需要，提前采购好所需的抗震支架材料和设备，并进行检查和测试。
6. 制定施工计划：根据施工任务和时间节点，制定详细的施工计划和工期安排，确保施工进度和质量。
7. 安全防护措施：在施工前，必须对施工现场进行安全防护设施的布置，确保施工过程中的安全。
二、施工步骤1. 基础准备（1）清理施工区域：在进行抗震支架安装前，必须对施工区域进行清理，清除杂物和积土，确保施工环境整洁。
（2）测量标高和尺寸：根据设计要求，测量施工区域的标高和尺寸，确定抗震支架的安装位置和高度。
（3）基础处理：对于需要进行基础处理的场地，必须按照设计要求进行加固和处理，确保抗震支架的安装平稳和牢固。
2. 抗震支架安装（1）安装基础支架：根据设计要求，采用膨胀螺栓或焊接方式将基础支架固定在地面或墙体上。
（2）安装抗震支架立柱：根据设计图纸，将抗震支架立柱按照规范进行垂直安装，并使用水平仪进行调整和校正。
（3）连接立柱和横梁：将立柱与横梁按照设计要求进行连接固定，使用螺栓或焊接方式进行连接。
（4）安装水平支撑和斜撑：根据设计要求，将水平支撑和斜撑按照规范进行安装，确保抗震支架的稳定和牢固。
（5）安装其他配件：根据设计要求，安装其他配件，如拉杆、角码等，确保抗震支架的完整和安全。
3. 质量检验和验收（1）进行质量检查：在抗震支架安装完成后，必须进行严格的质量检查，检查支架的垂直度、水平度和连接是否牢固。
一、方案背景随着我国建筑行业的快速发展，地震等自然灾害频发，为了提高建筑物的抗震性能，确保人民生命财产安全，抗震支架在建筑中的应用越来越广泛。
本方案针对抗震支架的安装施工进行设计，旨在提高抗震支架的安装质量和效率。
二、施工准备1. 施工材料：抗震支架、连接件、膨胀螺栓、焊接材料等。
2. 施工工具：扳手、电焊机、切割机、水平尺、线锤等。
3. 人员组织：施工队伍由具有相关经验和技能的施工人员组成，包括项目经理、技术负责人、施工员、质量员等。
4. 施工现场：施工现场应平整、宽敞，具备排水、照明、通风等条件。
三、施工工艺1. 施工流程：测量定位→下料→焊接→安装连接件→安装抗震支架→验收。
2. 施工步骤：（1）测量定位：根据设计图纸，确定抗震支架的位置和间距，使用水平尺、线锤进行测量定位。
（2）下料：根据抗震支架的设计尺寸，使用切割机进行下料。
（3）焊接：将连接件与支架进行焊接，确保焊接质量。
（4）安装连接件：将焊接好的连接件安装在支架上，确保连接牢固。
（5）安装抗震支架：将抗震支架按照设计要求固定在建筑物上，确保支架的垂直度和水平度。
（6）验收：检查抗震支架的安装质量，包括支架的固定、连接件的焊接、支架的垂直度和水平度等。
四、质量控制1. 材料质量：选用符合国家标准的抗震支架、连接件、膨胀螺栓等材料。
2. 施工质量：严格按照施工工艺进行施工，确保抗震支架的安装质量和稳定性。
3. 验收标准：根据《建筑机电工程抗震设计规范》和《建筑设备施工质量验收规范》进行验收。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场设置警示标志，防止无关人员进入。
3. 施工过程中，注意防火、防尘、防触电等安全措施。
4. 施工结束后，清理施工现场，确保安全。
六、施工进度根据工程实际情况，制定合理的施工进度计划，确保抗震支架的安装施工按期完成。
七、总结本抗震支架安装施工方案设计，旨在提高抗震支架的安装质量和效率，确保建筑物的抗震性能。
安装抗震支架工程施工方案抗震支架工程是针对建筑物抗震改造的施工项目，旨在增强建筑物的抗震能力，提高建筑物在地震发生时的安全性。
本工程位于某市区，为一幢多层办公楼的抗震改造工程，建筑总高度为30米，占地面积约2000平方米。
建筑主体结构为钢筋混凝土框架结构，屋面为轻钢结构。
二、工程内容1. 抗震支架安装：在主体结构的梁柱节点和墙板连接处，进行抗震支架的安装工作，以增强节点处的抗震能力。
2. 钢筋加固：对主体结构的梁柱节点、墙板等进行加固处理，提高抗震性能。
3. 钢结构支撑：对屋面结构进行钢结构支撑处理，增强建筑整体的抗震能力。
4. 基础处理：对建筑物的基础进行处理，增强其抗震能力。
三、施工方案1. 施工前期准备（1）技术交底：施工前应对工程施工方案进行技术交底，明确工程任务、施工要求和安全措施。
（2）人员培训：对施工人员进行相关的安全技术培训和操作规程培训，确保施工人员具备相关的技能和知识，避免施工过程中发生意外。
（3）设备准备：准备施工所需的机械设备和工具，确保施工过程中的设备、工具齐全并具备工程要求。
（4）材料准备：准备施工所需的各类材料，包括抗震支架、钢筋、钢结构支撑材料等，确保材料的质量和数量满足工程要求。
2. 施工工艺（1）测量布设：根据设计图纸要求，对建筑物的节点位置、墙板位置等进行测量和布设，确定抗震支架及钢结构支撑的具体位置和安装要求。
（2）基础处理：对建筑物的基础进行处理，包括清理、加固等工作，确保基础的稳固和抗震能力。
（3）抗震支架安装：根据设计要求，在建筑物的梁柱节点和墙板连接处进行抗震支架的安装工作，确保安装位置准确、牢固。
（4）钢筋加固：对建筑物的梁柱节点、墙板等进行钢筋加固，提高其抗震性能。
（5）钢结构支撑安装：对屋面结构进行钢结构支撑的安装工作，增强建筑整体的抗震能力。
3. 施工工艺要点（1）安全施工：施工过程中，严格落实相关安全管理规定，确保施工人员的人身安全。
（2）质量控制：严格执行工程质量管理要求，确保施工质量符合设计要求。
抗震支架安装技术方案一、工程概况。
咱这个工程啊，就是要给建筑里的各种管道、桥架啥的安装抗震支架。
这些东西要是不固定好，万一地震来了，那可就像散了架的木偶，到处晃悠，会造成大麻烦的。
所以咱们得把抗震支架稳稳当当安装好，确保在地震时这些设施能保持原位，不捣乱。
二、施工准备。
1. 材料准备。
首先得把抗震支架的材料都备齐了。
就像做饭得先把食材买好一样。
咱的支架得是质量过硬的，从正规厂家来的，有合格证书那些玩意儿。
各种型号的支架、连接件，一个都不能少。
比如说侧向支撑、纵向支撑的材料，都得按照设计要求来。
可不能随便拿个东西就往上装，那不是糊弄事儿嘛。
螺栓螺母这些小零件也很关键，就像衣服上的纽扣，别看小，少了它衣服就敞着了。
螺栓的规格要和支架匹配，强度得够，这样才能把支架牢牢固定住。
2. 工具准备。
工具也得齐全。
电钻就像我们的小枪，得能在墙上或者梁上打出合适的孔来。
扳手那是用来拧紧螺栓的，就像我们的手一样，把各个部件紧紧抓在一起。
还有水平仪，这个可重要了，它就像我们的眼睛，能让我们知道支架是不是装得平平整整的。
要是装歪了，那整个支架的受力就不均匀了，就像人走路一瘸一拐的，不稳当。
3. 人员准备。
找的工人师傅得是有经验的。
就像找老司机开车一样，心里踏实。
这些师傅得熟悉抗震支架的安装流程，知道怎么看图纸。
咱可不能找个啥都不懂的新手来瞎捣鼓，那可就乱套了。
而且在施工前，还得给师傅们开个小会，讲讲安全注意事项和施工的要点，让大家心里都有数。
三、安装流程。
1. 定位放线。
这一步就像是给抗震支架找个合适的家。
根据设计图纸，用墨斗或者激光放线仪在建筑结构上把支架的安装位置标出来。
要量得准准的，就像裁缝量尺寸一样，差一点都不行。
比如说，管道的走向、桥架的位置，都得考虑进去。
要是位置定错了，后面的支架安装就全乱套了，就像盖房子地基打歪了，上面的楼肯定不稳当。
2. 钻孔。
定好位置了，就开始钻孔。
用电钻的时候得小心点，就像给墙打针一样。
抗震支架工程抗震支架施工方案编制人：审核人：批准人：江苏格瑞思电力科技有限公司2019.1.21目录第一章工程设计总则 (3)1.1工程概况 (3)1.2设计依据： (3)1.3机电管线抗震的意义： (3)1.4机电抗震设计应达到的要求： (4)第二章抗震支架的设计 (5)2.1抗震支吊架系统设计依据 (5)2.2抗震支吊架的概念 (5)2.3抗震支吊架的种类 (5)2.4机电管线抗震设计范围： (5)2.5抗震支吊架设计流程 (7)2.6抗震支吊架的布置原则 (8)2.7抗震支架的计算 (14)第三章抗震支架施工技术说明 (17)3.1材料要求 (17)3.2抗震支吊架系统施工说明 (17)3.3抗震支吊架的安装步骤 (19)3.4材料设备及人员配置 (21)3.5安全措施 (22)3.6环保措施 (22)第一章工程设计总则1.1工程概况工程名称：建设单位：设计单位：施工单位：监理单位：勘察单位：质量安全监督站：基坑监测单位：1.2工程及环境概况表1.3 抗震设防烈度和设计基本地震加速度值的对应关系1.4设计依据：1、《建筑机电工程抗震设计规范》GB90581-20142、《建筑工程抗震设防分类标准》 GB50223-20103、《建筑抗震设计规范》GB50011-20104、建设方、设计单位提供的图纸及技术资料1.5机电管线抗震的意义：地震引发的机电系统灾害主要体现为：1、系统损坏导致的直接经济损失；2、系统损坏引发的水灾及火灾；3、系统损坏引发的人员伤亡；4、火灾引发的结构主体安全。
根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，经抗震设防后的建筑消防等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时可以达到减轻地震破坏，减少次生灾害，避免人员伤亡，减少经济损失的目的。
采取必要的机电抗震措施可以有效保护机电系统的震害损失：1、减少机电系统破坏程度，降低经济损失；2、有效控制水灾及火灾的发生；3、减少人员伤亡几率；4、保障主体结构安全不受火灾影响。
根据GB50981-2014《建筑机电工程抗震设计规范》强制性条文第1.0.4条：抗震设防烈度6度及6度以上的建筑机电工程设施必须进行抗震设计。
昆明市抗震设防烈度8度，机电工程设施必须进行抗震设计。
唯有提高机电系统自身的抗震性能，才能有效防止地震引发的次生灾害，确保地震后机电系统迅速恢复运转。
地震时，加装抗震措施的管道及设备相对没有加装的可减少5—10倍的位移量，可有效提高系统的抗震性能。
综合国家相关法律规定、规范强条要求及本项目实际需要分析，在重点部位机电系统进行抗震设防以符合规范要求、使用要求及验收要求具有十分重要意义。
1.2机电抗震设计应达到的要求：1.2.1机电抗震总体设计要求根据规范GB50981-2014《建筑机电工程抗震设计规范》的1.0.3条：建筑机电工程设施抗震设计应达到下列要求：1、当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；2、当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；3、当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。
1.2.2非结构组件抗震设计要求长期以来，非结构构件都没有得到重视，通常不在结构工程师的设计范围内。
据统计地震中60%-70%的损失是由非结构构件的设计缺失或安装不当造成的。
设置抗震支吊架能在抗震中为建筑非结构构件即建筑机电工程设施给予可靠保护，减少损失。
非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接应进行抗震设计。
（建筑抗震设计规范强制性条文第3.7.1条）非结构构件包括持久性的建筑非结构构件和支承于建筑结构的附属机电设备：1．建筑非结构构件指建筑中除承重骨架体系以外的固定构件和部件，主要包括非承重墙体，附着于楼面和屋面结构的构件、装饰构件和部件、固定于楼面的大型储物架等；2．建筑附属机电设备指为现代建筑使用功能服务的附属机械、电气构件、部件和系统，主要包括电梯、照明和应急电源、通信设备，管道系统，采暖和空气调节系统，烟火监测和消防系统，公用天线等。
非结构构件应根据所属建筑的抗震设防类别和非结构地震破坏的后果及其对整个建筑结构影响的范围，采取不同的抗震措施；当相关专门标准有具体要求时，尚应采用不同的功能系数、类别系数等进行抗震计算。
当计算和抗震措施要求不同的两个非结构构件连接在一起时，应按较高的要求进行抗震设计。
非结构构件连接损坏时，应不致引起与之相连接的有较高要求的非结构构件失效。
第二章抗震支架的设计2.1抗震支吊架系统设计依据1、《建筑机电工程抗震设计规范》GB90581-20142、《建筑工程抗震设防分类标准》 GB50223-20103、《FM Global Property Loss Prevention Data Sheets》4、《NFPA-13 Standard for the Installation of Sprinkler Systems》2.2抗震支吊架的概念1、抗震支吊架是与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。
由锚固体、加固吊杆、抗震连接件及抗震斜撑组成。
2、组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。
2.3抗震支吊架的种类侧向支架纵向支架1、侧向抗震支吊架：斜撑与管道横截面平行的抗震支吊架。
2、纵向抗震支吊架：斜撑与管道横截面垂直的抗震支吊架。
3、单管支架：单管（杆）抗震支吊架由一根承重吊架和抗震斜撑组成的抗震支吊架。
4、门型抗震支吊架：由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。
2.4机电管线抗震设计范围：建筑机电工程抗震设计应符合国家标准建筑机电抗震设计规范(GB50981-2014)的规定。
设计基本要求建筑机电抗震设计规范(GB50981-2014)第三章响应情况表序号规范要求对规范的响应情况1 第3.12条建筑机电工程重要机房不应设置在抗震能力薄弱的部位，对有隔振装置的设备，当发生强烈震动时不应破坏连接件，并应防止设备和响应规范要求2.4.1暖通系统2.5抗震支吊架设计流程2.5.1抗震支吊架设计考虑因素抗震支吊架设置时应考虑：设防烈度、建筑使用功能、建筑结构、变形特征、设备位置及运行要求、相关规范要求。
2.5.2抗震支吊架的设计流程4、荷载校核：计算地震水平力，校核系统及配件编写支架力学计算书；2.6抗震支吊架的布置原则2.6.1抗震支架构造设置1、水平管道在安装柔性补偿器及伸缩节的两端应设置侧向及纵向抗震支吊架。
直管上每隔一个柔性接头在0.6m范围内设置侧向抗震支架，相邻抗震支架之间柔性接头不能超过两个。
2、抗震吊架斜撑安装不应偏离其中心线2.5°。
3、抗震支吊架斜撑管线节点与吊杆管线节点的间距不得大于0.1m。
4、侧向、纵向抗震支吊架的斜撑安装，垂直角度宜为45°，且不得小于30°。
5、穿过隔震层的建筑机电工程管道应采用柔性连接或其他有效措施，并应在隔震层两侧设置抗震支架。
（1）抗震支架直接与结构相连，风管上方和下方都安装限位槽钢。
（2）不要把一个系统支撑到两个不同的结构上，比如一面墙和天花板。
（3）落地设备抗震系统，包括刚性安装系统和隔振系统。
当计算两个连接在一起、抗震措施要求不同的机电设备时，应按较高要求进行抗震设计。
建筑机电设备连接损坏时，不应引起与之相连的有较高要求的附属机电设备失效。
两组抗震支架间距过近时要避免相互影响。
2.6.3抗震支架加固当抗震支吊杆长细比大于100或斜撑杆件长细比大于200时，应采取加固措施。
L＞300mm，吊杆应当采用槽钢加强。
2.6.4抗震支吊架的间距计算1、抗震支吊架的最大间距管道类别抗震支架最大间距（m）侧向纵向给水、热水及消防管道新建工程刚性连接金属管道12 24新建工程柔性连接金属管道；非金属管道及复合管道6 12燃气、热力管道新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高温热水管及其它有害气体管道6 12通风及排烟管道新建工程普通刚性材质风管9 18新建工程普通非金属材质风管 4.5 9电线套管及电缆梯架、电缆托盘和电缆盒新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒12 24新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒6 122、水平管线侧向及纵向抗震支吊架间距应按下式计算：=αEk=γηζ1ζ2αmax注：抗震支吊架要求计算的αEk不小于0.5式中：---水平管线侧向及纵向抗震支吊架间距（m）---抗震支吊架的最大间距（m）---水平地震力综合系数，该系数小于1.0时按1.0取值---抗震斜撑角度调整系数。
当斜撑垂直长度与水平长度比为1.00时，调整系数取1.00；当斜撑垂直长度与水平长度比小于等于1.5时，调整系数取1.67；当斜撑垂直长度与水平长度小于或等于2.00时，调整系数取2.332.6.5抗震支吊架平面设置原则1、当计算两个连接在一起、抗震措施要求不同的机电设备时，应按较高要求进行抗震设计。
建筑机电设备连接损坏时，不应引起与之相连的有较高要求的附属机电设备失效。
2、采用双向支架和侧向支架交替布置的方式比较合理；3、综合抗震支架按最高标准的管线进行支架设计；1、每段水平直线管道应该在两端间距设置侧向抗震支架并距端点距离不大于0.6m。
例如：刚性连接金属管道长为24m，侧向抗震支吊架最大间距12m。
首先于两端加设侧向支撑，再依次按12m设置侧向支撑。
2.6.7纵向抗震支吊架布置原则每段水平直管道应至少设置一个纵向抗震支架，当两个纵向抗震支吊架距离大于最大设计间距时，应按本规范第8.2.3的要求间距依次增设纵向抗震支架。
例如：刚性连接金属管道长为36m，按最大24m的间距依次设置纵向支撑，直至所有支撑间距均满足要求。
刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管不得大于最大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆槽盒不得大于其宽度的两倍。
1、水平管道应在转弯处0.6m范围内设置侧向抗震支吊架。
当斜撑直接作用于管道时，可作为另一侧管道的纵向抗震支吊架，且距下一纵向抗震支吊架间距应按下式计算： L=+0.6L —距下一纵向抗震支吊架间距（m)；（m)；—侧向抗震支架间距（m)例如：纵向抗震支吊架最大间距24m，侧向抗震支吊架最大间距12m，则双向抗震支吊架距下一纵向抗震支吊架间距为： +0.6=18.6m。
(L1＝24米，L2＝12，则：计算L＝18.6米)2、若直段长度＋0.6支需在转向处设置侧向抗震支架即可。
