凸透镜成像规律(图表)

凸透镜成像规律表格总结凸透镜成像规律物距(u) 像距(v)正倒大小虚实应用特点物，像的位置关系u>2f 2f>v>f 倒立缩小实像照相机、摄像机-物像异侧u=2f v=2f 倒立等大实像精确测焦仪成像大小的分界点物像异侧2f>u>f v>2f 倒立放大实像幻灯机、电影放映机、投影仪-物像异侧u=f - - - 不成像强光聚焦手电筒成像虚实的分界点-f>u v>u 正立放大虚像放大镜虚像在物体同侧虚像在物体之后物像同侧规律总结规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律1规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律2规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，像为于物的异侧。

应用：投影仪、幻灯机、电影放映机。

规律3规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

规律4规律5：当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用：放大镜。

规律5记忆口诀（1）一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。

实像总是异侧倒。

物近像远像变大，物远像近像变小。

虚像总是同侧正。

物远像远像变大，物近像近像变小。

像的大小像距定，像儿追着物体跑，物距像距和在变。

（2）一倍焦距分虚实，两倍焦距分大小。

物近像远像变大，物远像近像变小。

注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。

薄透镜成像满足透镜成像公式：1/u(物距)+1/v（像距）=1/f（透镜焦距）注：透镜成像公式是针对薄透镜而言，所谓薄透镜是指透镜厚度在计算物距、像距等时，可以忽略不计的透镜。

请将此页图和文字贴于床前、门后熟记之
1、凸、凹透镜的特殊光线：
2、凸透镜的成像规律：
（1）、画出成像光路图并总结成像规律：
物距像距倒正大小实虚异同应用
u>2f f<v<2f 倒立缩小实像异侧照相机
u=2f v=2f
f,<u<2f
u=f
u<f
综上所述：u=f 是物体、、的分界点；
u=2f 是物体和的分界点。

(2)、当物体成实像时，物体越靠近凸透镜所成的实像越大，且物体与像的移动方向一致。

（物近像远像变大）
当物体成虚像时，物体越远离凸透镜所成的虚像越大，且物体与像的移动方向一致。

（物近像远像变大）
(3)、当物体成实像时：
①、当u>v时，等价于u>2f f<v<2f ，成倒立、缩小的实像
②、当u=v时，等价于u=2f v=2f ，成倒立、等大的实像
③、当u<v时，等价于f<u<2f v>2f ，成倒立、放大的实像
(4)、当物体成实像时，物与像之间的距离一定大于或等于4f。

(5)、当u>2f 时，f<v<2f，物体比像的移动速度快：当物体靠近凸透镜时，物和像之间的距离越来越小，当物
体远离凸透镜时，物与像之间的距离越来越来大。

当f<u<2f时，v>2f，物体比像的移动速度慢：当物体靠近凸透镜时，物和像之间的距离越来越来大，当物
体远离凸透镜时，物与像之间的距离越来越来小。

人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。

【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。

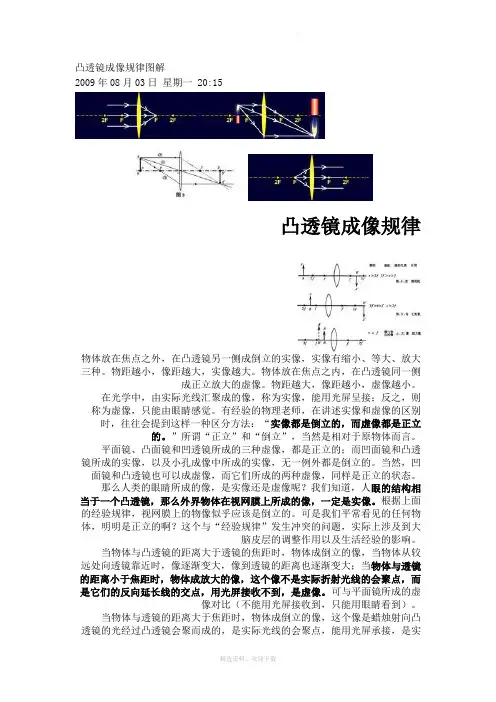

凸透镜成像规律图解2009年08月03日星期一 20:15凸透镜成像规律物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种。

物距越小，像距越大，实像越大。

物体放在焦点之内，在凸透镜同一侧成正立放大的虚像。

物距越大，像距越小，虚像越小。

在光学中，由实际光线汇聚成的像，称为实像，能用光屏呈接；反之，则称为虚像，只能由眼睛感觉。

有经验的物理老师，在讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。

”所谓“正立”和“倒立”，当然是相对于原物体而言。

平面镜、凸面镜和凹透镜所成的三种虚像，都是正立的；而凹面镜和凸透镜所成的实像，以及小孔成像中所成的实像，无一例外都是倒立的。

当然，凹面镜和凸透镜也可以成虚像，而它们所成的两种虚像，同样是正立的状态。

那么人类的眼睛所成的像，是实像还是虚像呢？我们知道，人眼的结构相当于一个凸透镜，那么外界物体在视网膜上所成的像，一定是实像。

根据上面的经验规律，视网膜上的物像似乎应该是倒立的。

可是我们平常看见的任何物体，明明是正立的啊？这个与“经验规律”发生冲突的问题，实际上涉及到大脑皮层的调整作用以及生活经验的影响。

当物体与凸透镜的距离大于透镜的焦距时，物体成倒立的像，当物体从较远处向透镜靠近时，像逐渐变大，像到透镜的距离也逐渐变大；当物体与透镜的距离小于焦距时，物体成放大的像，这个像不是实际折射光线的会聚点，而是它们的反向延长线的交点，用光屏接收不到，是虚像。

可与平面镜所成的虚像对比（不能用光屏接收到，只能用眼睛看到）。

当物体与透镜的距离大于焦距时，物体成倒立的像，这个像是蜡烛射向凸透镜的光经过凸透镜会聚而成的，是实际光线的会聚点，能用光屏承接，是实像。

当物体与透镜的距离小于焦距时，物体成正立的虚像。

与凹透镜的区别一.结构不同凸透镜是由两面磨成球面的透明镜体组成凹透镜是由两面都是磨成凹球面透明镜体组成二.对光线的作用不同凸透镜主要对光线起会聚作用凹透镜主要对光线起发散作用三.成像性质不同凸透镜是折射成像凹透镜是折射成像凸透镜是折射成像成的像可以是正、倒；虚、实；放、缩。

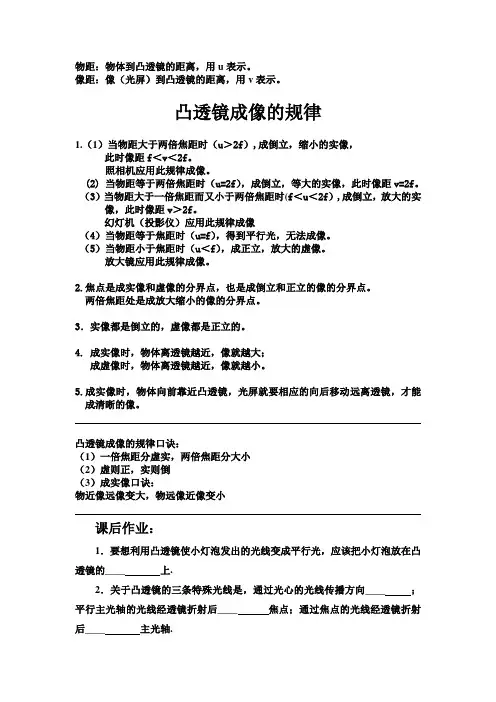

物距：物体到凸透镜的距离，用u表示。

像距：像（光屏）到凸透镜的距离，用v表示。

凸透镜成像的规律1.（1）当物距大于两倍焦距时（u＞2f）,成倒立，缩小的实像，此时像距f＜v＜2f。

照相机应用此规律成像。

(2)当物距等于两倍焦距时（u=2f），成倒立，等大的实像，此时像距v=2f。

（3）当物距大于一倍焦距而又小于两倍焦距时(f＜u＜2f）,成倒立，放大的实像，此时像距v＞2f。

幻灯机（投影仪）应用此规律成像（4）当物距等于焦距时（u=f），得到平行光，无法成像。

（5）当物距小于焦距时（u＜f），成正立，放大的虚像。

放大镜应用此规律成像。

2.焦点是成实像和虚像的分界点，也是成倒立和正立的像的分界点。

两倍焦距处是成放大缩小的像的分界点。

3．实像都是倒立的，虚像都是正立的。

4. 成实像时，物体离透镜越近，像就越大；成虚像时，物体离透镜越近，像就越小。

5.成实像时，物体向前靠近凸透镜，光屏就要相应的向后移动远离透镜，才能成清晰的像。

凸透镜成像的规律口诀：（1）一倍焦距分虚实，两倍焦距分大小（2）虚则正，实则倒（3）成实像口诀：物近像远像变大，物远像近像变小课后作业：1．要想利用凸透镜使小灯泡发出的光线变成平行光，应该把小灯泡放在凸透镜的____ 上.2．关于凸透镜的三条特殊光线是，通过光心的光线传播方向____ ；平行主光轴的光线经透镜折射后____ 焦点；通过焦点的光线经透镜折射后____ 主光轴.3．物体到凸透镜的距离大于2倍焦距时，成____ 、____ 的____ 像，根据这个道理制成了____ .4. 把物体置于凸透镜主光轴上距透镜40 cm，透镜的焦距为15 cm，则物体通过透镜成的像是____ 立____ 的____ 像.若将物体向透镜方向移动了15 cm，则物体的像将向____ 方向移动，同时像变为____ 立____ 的____ 像.5.幻灯机和电影放映机的镜头是____ 镜，物体应放在____ ，像在____ ，像的性质是____ .若要使银幕画面更大些，幻灯机与电影机应离银幕____ 些.6.在探究凸透镜成像的实验中，必须使烛焰、凸透镜、光屏的中心大致在____ 。

凸透镜成像的规律凸透镜成像规律：物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种。

物距越小，像距越大，虚像越大。

物体放在焦点之内，在凸透镜同一侧成正立放大的虚像。

物距越小，像距越小，虚像越小。

在光学中，由实际光线汇聚成的像，称为实像，能用光屏呈接；反之，则称为虚像，只能由眼睛感觉。

有经验的物理老师，在讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。

”所谓“正立”和“倒立”，当然是相对于原物体而言。

平面镜、凸面镜和凹透镜所成的三种虚像，都是正立的；而凹面镜和凸透镜所成的实像，以及小孔成像中所成的实像，无一例外都是倒立的。

当然，凹面镜和凸透镜也可以成虚像，而它们所成的两种虚像，同样是正立的状态。

那么人类的眼睛所成的像，是实像还是虚像呢？我们知道，人眼的结构相当于一个凸透镜，那么外界物体在视网膜上所成的像，一定是实像。

根据上面的经验规律，视网膜上的物像似乎应该是倒立的。

可是我们平常看见的任何物体，明明是正立的啊？这个与“经验规律”发生冲突的问题，实际上涉及到大脑皮层的调整作用以及生活经验的影响。

当物体与凸透镜的距离大于透镜的焦距时，物体成倒立的像，当物体从较远处向透镜靠近时，像逐渐变大，像到透镜的距离也逐渐变大；当物体与透镜的距离小于焦距时，物体成放大的像，这个像不是实际折射光线的会聚点，而是它们的反向延长线的交点，用光屏接收不到，是虚像。

可与平面镜所成的虚像对比（不能用光屏接收到，只能用眼睛看到）。

当物体与透镜的距离大于焦距时，物体成倒立的像，这个像是蜡烛射向凸透镜的光经过凸透镜会聚而成的，是实际光线的会聚点，能用光屏承接，是实像。

当物体与透镜的距离小于焦距时，物体成正立的虚像。

与凹透镜的区别一.结构不同凸透镜是由两面磨成球面的透明镜体组成凹透镜是由两面都是磨成凹球面透明镜体组成二.对光线的作用不同凸透镜主要对光线起会聚作用凹透镜主要对光线起发散作用三.成像性质不同凸透镜是折射成像凹透镜是折射成像凸透镜是折射成像成的像可以是正、倒；虚、实；放、缩。

凸透镜成像的规律要点一、凸透镜成像规律1心得：凸透镜的成像规律可以联想它的应用来加以记忆，典型的三个应用是：照相机、幻灯机和放大镜，它们都是利用凸透镜成像规律制成的。

弄清这些仪器的原理，头脑中有使用这些仪器时的情景，就不难记住凸透镜成像的规律了。

2、总结凸透镜成像规律，可简要归纳成“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。

”（1）“一焦分虚实”：物体在一倍焦距以内成虚像，一倍焦距以外成实像。

（2）“二焦分大小”：物距小于二倍焦距，成放大的像，（焦点除外）；物距大于二倍焦距成缩小的。

（3）“成实像时，物近像远像变大”：成实像时，物体靠近透镜，像远离透镜，像逐渐变大。

（4）“成虚像时，物近像近，像变小”：成虚像时，物体靠近透镜，像也靠近透镜，像逐渐变小。

要点二、凸透镜成像光路图1、成倒立缩小实像时，物距2u f>，像距2f v f>>如下图所示：2、成倒立放大实像时，物距2f u f>>，像距2v f>如下图所示：3、成正立放大虚像时，物距u f<如下图所示：类型一、探究凸透镜成像1、（•河北一模）如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．物体放在a点时，成、的实像，就是根据这一原理制成的；当物体由a点运动到c 点，所成的像（选填“逐渐变大”“逐渐变小”或“不变”）。

2. （•大丰市校级一模）在用焦距为10cm的凸透镜来探究成像规律的实验中将蜡烛、凸透镜、光屏依次放在光具座上．蜡烛位置如图所示，这时的物距是 cm，移动光屏，可在光屏上得到一个清晰倒立、的实像；投影仪把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜；给“眼睛”戴上远视眼镜，使烛焰在“视网膜”上成一清晰的像；若取下远视眼镜，为了使光屏上再次得到清晰的像，应将光屏（选填“远离”或“靠近”）透镜。

【变式】把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A．7.5cm B．12.5cm C．4.5cm D．10cm类型二、凸透镜成像规律的应用3.（•通辽模拟）某人照相，拍了一张后，他向照相机移近了几步，再拍一张，如果照相机的位置不变，拍照的人应该（）A．把镜头向外拉一些，人像变大B．把镜头向里缩一些，人像变大C．把镜头向外拉一些，人像变小D．把镜头向里缩一些，人像变小类型三、综合应用4. 下列光学仪器的应用，哪个得到的实像比物体大（）A. 放大镜B. 幻灯机C. 照相机D. 潜望镜【变式】（多选）下列说法中正确的是（）A．照相机、幻灯机的镜头都相当于一个凸透镜B．使用幻灯机时，为了在屏幕上得到正立的像，幻灯片应倒立放置C．只要是放大镜，无论什么情况下都能成放大的像D．平面镜能成等大的实像巩固练习一、选择1. 凸透镜所成正立像一定是( )A．像比物大 B．像比物小 C．像物分立透镜两侧 D．像物等大2.（•鄂州模拟）把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．5 cm B．10 cm C．20 cm D．30 cm3.（多选）如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v和物距u所在的范围是（）A．v＜f B．f＜v＜2f C．u＞2f D．f＜u＜2f4. 物体沿凸透镜主光轴从2倍焦距处匀速向外移动的过程中，像的大小和速度将（）A．像变大，速度变大 B．像变大，速度不变C．像变小，速度变小D．像变小，速度不变5. 用同一凸透镜在光具座上分别探究甲、乙两物体的成像情况．实验时甲、乙两物体直立于光具座上，且甲物体比乙物体长些，它们经凸透镜成像后，下列说法中正确的是( )A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成等大的实像，则甲的像一定比乙的像短C．若它们都成缩小的实像，则甲的像一定比乙的像长D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短二、填空7.将一个凸透镜对准太阳光，可在距透镜10cm的地方得到一个最小亮点。

凸透镜成像规律
规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

应用：测焦距。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

应用：探照灯。

规律5：当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用：放大镜。

最新文件仅供参考已改成word文本。

方便更改
word.。

用作图方式理解凸透镜成像一、作图法的依据由透镜的性质可知：（1）经光心的光线不改变其传播方向。

（2）平行于主光轴的光线经凸透镜折射后会聚于焦点上。

（3）凸透镜可以成实像。

这就为作图法选择光线提供了依据。

二、在发光物体上任取一点A，则A处发出的光线一定有平行于主光轴和通过光心的，就取这两束光线作图2：（1）经过光心的光线不改变方向，如光线I。

（2）平行于主光轴的光线经凸透镜折射后会聚于焦点，如光线II。

（3）两光线相交于A”即为A的实像。

（4）同理AB上任何一点均可成像，由A”向主轴作垂线，则A”B”即为AB的实像。

作图就按上述步骤进行。

2F F O F 2F 2F F O F 2F 当u>2f时，成：、、；像距：f <v<2f2F F O F 2F当u=2f时，成：、、；像距：v＝2f2F F O F 2F 2F F O F 2F 当f <u<2f时，成：、、；像距：v>2f2F F O F 2F当u=f时，被折射的光线相平行，不相交则不成像2F F O F 2F 2F F O F 2F当u<f时, 成：、、；像距：|v|>u。

这个虚像由再条折射光线的反向延长线相交而成。

【凸透镜成像的规律】物距（u）像距（V）像的性质应用U>2fU=2f2f>U>fU=fU<f1、成实像时，像与物侧，左右、上下相。

2、变化规律（1）物距变小，像距变，像也变（2）物距变大，像距变，像也变3、特殊点F点：是像和像的分界点2F点：是像和像的分界点例1.物体立于一个的凸透镜前，在从距透镜40cm处逐渐移近20cm的过程中，像的大小变化是：（）A. 逐渐变大，但始终不比物体大B. 逐渐变大，最后比物体大C. 逐渐变小D. 像不论如何变化，始终比物体大例2.如图8在A处看物体的虚像较B处看到的虚像：（）A. 大且距镜远B. 大且距镜近C. 小且距镜近D. 小且距镜远例3. 某人用同一相机为一顾客照像，由2寸改拍5寸的，他应该怎样调节相机：（）A. 将相机距顾客近些B. 将相机距顾客远些C. 将相机距顾客远些，并减小暗箱长度D. 将相机距人近些，并拉长暗箱长度例4. 烛焰经凸透镜恰在光屏上得到一个缩小、倒立的实像，若保持透镜位置不变，将烛焰与光屏对调位置如图10，则（）A. 光屏上仍呈现一个缩小的像B. 光屏上得到一个放大的像，可能不太清晰C. 光屏上不能呈现像，但通过透镜眼可以看到D. 光屏上没有像，需调节光屏位置才可呈现出来分析：由题可知，而v在f与2f之间，可作出像位在AB线上，对调后AB线上为烛，由作图可以观察到像位大体靠近光屏所在位置，放大倒立，所以选择。

凸透镜成像规律
规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

应用：测焦距。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

应用：探照灯。

规律5：当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用：放大镜。

实验3 探究凸透镜成像的规律知识点一、凸透镜成像的规律1.凸透镜成像规律：如图是常见凸透镜成像规律光路图，详见下表（1）。

表（1）凸透镜成像规律表成像条件物距（u）成像的性质像距（v）应用u﹥2f倒立、缩小的实像f﹤v﹤2f照相机（图a）u=2f倒立、等大的实像v=2f图df﹤u﹤2f倒立、放大的实像v﹥2f投影仪（图b）u=f不成像射出的是平行光线0﹤u﹤f正立、放大的虚像v﹥f放大镜（图c）a.u﹥2fb. f﹤u﹤2fc.0﹤u﹤fd.u=2f凸透镜成像光路图2.凸透镜成像的规律口诀规律1:当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用:照相机、摄像机。

规律2:当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

应用:测焦距。

规律3:当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用:投影仪、幻灯机、电影放映机。

规律4:当物距等于1倍焦距时，则不成像，成平行光射出。

规律5:当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用:放大镜。

知识点二、探究凸透镜成像的规律【实验目的】透镜凸透镜成像规律。

像与物的大小关系、物距变化成像规律变化、像的虚实。

【实验器材】凸透镜、光具座、蜡烛、光屏、火柴等。

【实验步骤】1、按图组装器材。

调整蜡烛、凸透镜、光屏在同一水平线上。

2、将蜡烛放在远处（此时u>2f），移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒立，并测量物距和像距；数据记录实验表格。

3、将蜡烛往凸透镜方向移动，使2f>u>f，移动光屏直至在光屏上成清晰的像；观察像的大小、正立还是倒立，并测量物距和像距；数据记录实验表格。

4、将蜡烛继续往凸透镜方向移动，使u=f，移动光屏，看能否成像。
