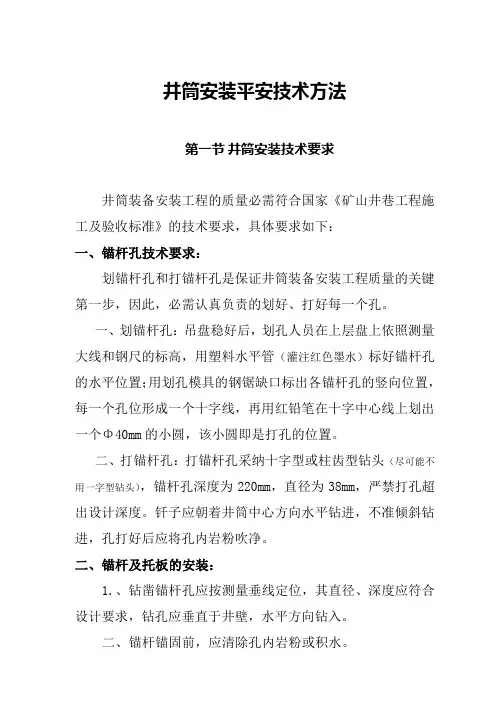

井筒安装平安技术方法第一节井筒安装技术要求井筒装备安装工程的质量必需符合国家《矿山井巷工程施工及验收标准》的技术要求，具体要求如下：一、锚杆孔技术要求：划锚杆孔和打锚杆孔是保证井筒装备安装工程质量的关键第一步，因此，必需认真负责的划好、打好每一个孔。

一、划锚杆孔：吊盘稳好后，划孔人员在上层盘上依照测量大线和钢尺的标高，用塑料水平管（灌注红色墨水）标好锚杆孔的水平位置；用划孔模具的钢锯缺口标出各锚杆孔的竖向位置，每一个孔位形成一个十字线，再用红铅笔在十字中心线上划出一个Φ40mm的小圆，该小圆即是打孔的位置。

二、打锚杆孔：打锚杆孔采纳十字型或柱齿型钻头（尽可能不用一字型钻头），锚杆孔深度为220mm，直径为38mm，严禁打孔超出设计深度。

钎子应朝着井筒中心方向水平钻进，不准倾斜钻进，孔打好后应将孔内岩粉吹净。

二、锚杆及托板的安装：1.、钻凿锚杆孔应按测量垂线定位，其直径、深度应符合设计要求，钻孔应垂直于井壁，水平方向钻入。

二、锚杆锚固前，应清除孔内岩粉或积水。

3、树脂锚固剂必需拆包后预先与固化剂混合搅拌后在2分钟之内装入孔内。

4、锚杆必需在5分钟之内打入孔内；五、以上工作必需在锚固剂混和后的8分钟之内完成（因锚固剂的固化时刻为8分钟）。

六、托板应紧贴井壁，与锚杆焊接牢固。

三、梁窝固定的钢梁安装：一、在井壁上开凿或修整梁窝不准爆破，只能人工钻孔逐个掏凿，梁窝的位置、尺寸、深度应符合设计要求。

二、钢梁装入梁窝后应进行操平找正固定，垫块应采纳垫铁，找正后应将钢梁固定牢固。

3、填堵梁窝的混凝土强度不得低于C20级，添堵混凝土时不得移动梁的位置。

4、当梁窝漏水时，要在钢梁装入梁窝之前先用堵漏灵或其它速凝产品将漏水封堵；在钢梁装入梁窝以后，再整体封堵。

四、梯子间的安装：一、梯子间平台板、梯子与梯子间副梁、梯子间副梁与主梁应连接牢固，梯子隔网挂设应符合设计要求。

二、梯子应交织布置，梯子的倾斜角应为79º 55’47”。

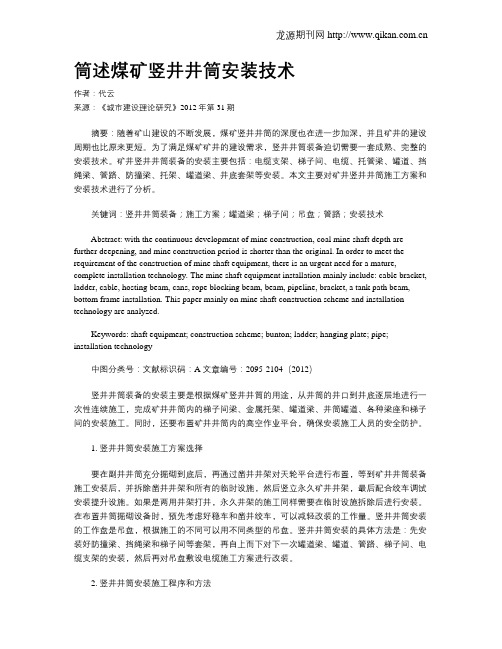

筒述煤矿竖井井筒安装技术作者：代云来源：《城市建设理论研究》2012年第31期摘要：随着矿山建设的不断发展，煤矿竖井井筒的深度也在进一步加深，并且矿井的建设周期也比原来更短。

为了满足煤矿矿井的建设需求，竖井井筒装备迫切需要一套成熟、完整的安装技术。

矿井竖井井筒装备的安装主要包括：电缆支架、梯子间、电缆、托管梁、罐道、挡绳梁、管路、防撞梁、托架、罐道梁、井底套架等安装。

本文主要对矿井竖井井筒施工方案和安装技术进行了分析。

关键词：竖井井筒装备；施工方案；罐道梁；梯子间；吊盘；管路；安装技术Abstract: with the continuous development of mine construction, coal mine shaft depth are further deepening, and mine construction period is shorter than the original. In order to meet the requirement of the construction of mine shaft equipment, there is an urgent need for a mature, complete installation technology. The mine shaft equipment installation mainly include: cable bracket, ladder, cable, hosting beam, cans, rope blocking beam, beam, pipeline, bracket, a tank path beam, bottom frame installation. This paper mainly on mine shaft construction scheme and installation technology are analyzed.Keywords: shaft equipment; construction scheme; bunton; ladder; hanging plate; pipe; installation technology中图分类号：文献标识码：A 文章编号：2095-2104（2012）竖井井筒装备的安装主要是根据煤矿竖井井筒的用途，从井筒的井口到井底逐层地进行一次性连续施工，完成矿井井筒内的梯子间梁、金属托架、罐道梁、井筒罐道、各种梁座和梯子间的安装施工。

竖井井筒装备安装施工图预算实用基础吴宗吾2008-8-18竖井井筒装备安装施工图预算实用基础竖井井筒装备安装从施工程序和工艺流程看属于机电设备安装专业，但从井巷工程整个施工顺序来看，它是竖井转平巷的结合点，是矿山巷道工程施工的关键部位，从矿山井巷工程预算定额的子目设置上看，井筒装备施工预算也应属于矿山井巷工程,井筒装备安装预算应是矿山井巷工程预算的一个不可少的组成部份。

一.井筒装备的类型竖井井筒装备的类型从矿井的功能作用上看有带人行梯子间和不带人行梯子间,如主井井筒,它的功能主要是提运矿石和废石，井筒装备只有罐道和钢梁，没有人行梯子间,如果是通风井，其功能主要是进风或出风，井筒装备只有作为安全出口的人行梯子间，如果是副井或者混合井,既要承担材料和设备的下放，又承担施工人员的上下，有的还要承担部份矿石或矸石的提运，这样的井筒装备既有罐道和罐道梁又有人行梯子间，同时在人行梯子间的一侧还安装有排水管、供风供水管和动力电缆、信号电缆以及通讯电缆；从井筒装备中罐道的材质上看,有用钢材或木材作为罐道导向的钢性罐道和用钢丝绳作为罐道导向的柔性罐道;在钢性罐道中又可分为木罐道、钢轨罐道、方钢罐道和组合钢罐道。

二.井筒装备安装的工程量计算井筒装备的工程量计算也和井巷工程工程量计算一样,不能单纯的按几何图形和数学公式去计算，必须和预算定额的子目设置结合，例如:一口竖井井筒装备设计有工字钢、槽钢、角钢、钢轨和其它小型钢材等,按各种型钢几何图形和理论重量计算,总重量有180t,但在井筒装备预算定额中是按大型钢材（钢罐道梁）、小型钢材（梯子间梁及梯子围栏等）和钢罐道分别出现制作子目的，只有一个总重量不能准确的套用定额，必须按大型钢材----井筒装备中的罐道梁的重量和小型钢材-----井筒装备中的钢梯子、梯子间钢梁以及钢围栏，还有钢轨罐道等分别计算重量,这样才能准确的使用定额。

在现行的井筒装备制作安装定额中,定额的子目设置已经比较详细,如施工图设计为钢轨罐道,定额中有钢轨罐道的制作和安装子目;设计为木罐道,有木罐道的制作、安装子目;如设计为钢组合罐道,有钢组合罐道的制作、安装子目;如为钢丝绳罐道,有钢丝绳罐道的安装子目,编制预算时可直接按照施工图设计中的各种类别去套用定额。

论煤矿立井井筒装备安装施工工艺李瑞琦摘㊀要:井筒装备是煤矿立井施工时必须使用的主要部分ꎬ是确保立井施工安全性的关键条件ꎬ因此在针对煤矿进行立井施工时必须保证井筒装备安装及使用过程的安全性㊁稳定性ꎮ基于此ꎬ本文对井筒装备的安装及施工流程进行简要介绍ꎬ并对其具体安装施工工艺展开了分析与思考ꎮ关键词:煤矿立井ꎻ井筒装备ꎻ施工流程ꎻ工艺一㊁井筒装备安装施工流程煤矿立井施工中的井筒装备的具体安装施工流程基本为:稳车㊁天轮平台㊁吊盘以及封口盘等的制作与安装完毕后进行吊盘装置安装ꎬ随后将测量平台㊁封口盘㊁稳绳拉紧装置㊁稳绳进行安装ꎬ对乘人的罐笼制作完毕并进行检验后进行安装ꎬ随后将电缆管路以及施工线路和井筒装备进行全部安装ꎬ全部安装并检验合格后投入施工过程中ꎬ施工结束后对乘人罐笼㊁测量平台㊁封口盘等暂时性设备进行拆除ꎬ最后对天轮平台等进行拆除ꎬ最终完成施工作业ꎮ二㊁井筒装备的具体安装施工工艺分析(一)安装稳车及天轮平台在井口周围布置满足施工要求的单滚筒稳车和双滚筒稳车ꎬ用于吊盘㊁乘人罐笼㊁压风㊁供水管路等的吊挂ꎮ天轮平台布置在井架或井塔楼平台上ꎮ参照井筒的十字中心线对天轮平台进行安装ꎮ将安装的天轮进行检查ꎬ天轮要转动灵活ꎬ内部润滑油脂充足ꎮ用吊车将组件吊到天轮平台就位并安装ꎮ主提升天轮轴的轴心线水平度严禁超过０.２/１０００ꎬ天轮安装位置与提升中心线的位置误差严禁超过３ｍｍꎮ(二)对吊盘进行制作并安装吊盘是井筒装置中的重要操作系统ꎬ是保证井筒整体运行稳定性的主要条件ꎬ通常情况下为了提升吊盘的稳定性ꎬ均需要利用立柱将各个吊盘连接ꎬ同时增设进入门ꎬ保证吊盘之间的畅通性ꎮ由于各个吊盘层的主要用途不同ꎬ因此在制作与安装时也必须结合实际情况开展制作与安装施工ꎮ(三)测量平台㊁封口盘制作及安装测量平台在井口布置ꎮ测量垂线用的重锤和钢丝ꎬ应符合国家现行有关测量规程的规定ꎮ测量钢丝和钢尺需要预先缠绕在自制小绞车上ꎮ可以采用φ２ｍｍ的镀锌钢丝绳作为测量钢丝ꎬ使之在整个安装期间不致轻易折断ꎮ优先选用四根钢丝按十字形布置ꎬ其次选用三根钢丝按直角形布置ꎬ距离视情况适当大一些ꎬ最大限度保证测量的准确性ꎮ封口盘是用来封闭井口㊁保护井筒中作业人员和设备设施的安全ꎬ同时人员㊁物料能够正常上下通行ꎮ主要是考虑乘人罐笼的上下的通道㊁稳绳的位置等ꎮ封口盘的钢梁整体水平度３/１０００ꎮ封口盘要设置进出门ꎮ(四)稳绳拉紧装置㊁稳绳及乘人罐笼安装在井底设置稳绳拉紧装置㊁稳绳梁ꎬ并安装稳绳ꎮ将两根稳绳固定在稳绳梁上ꎮ安装乘人罐笼ꎬ利用稳绳保持平衡并在井底张紧ꎮ(五)施工管路㊁电缆安装风㊁水管路利用口径合适的钢丝胶管ꎬ快速接头连接ꎬ每根长度为２０ｍꎬ上端连接一个风包ꎬ并利用胶管与风钻或风镐连接ꎬ以备使用ꎮ(六)井筒装备安装第一ꎬ对锚杆眼位置进行确定ꎮ使用专用工具根据设计内容以及尺寸标准ꎬ使用红色铅笔在井壁上对锚杆眼的位置进行标出ꎬ并对其进行定位ꎬ仔细核对与设计内容是否存在较大误差ꎬ如在定位位置出现错位等情况ꎬ则需要通过凿平的方式对定位进行精确ꎮ第二ꎬ将锚杆眼进行打造ꎮ根据锚杆眼设计的尺寸和大小ꎬ使用专业的凿岩机进行钻眼ꎬ且在选择时可将钻眼工具的直径适当增大ꎬ以便于在钻开时对钻眼进行适当调整ꎬ并为树脂药卷留出空间ꎬ提升钻眼准确率和稳定性ꎮ第三ꎬ对锚杆进行安装ꎮ利用工具将树脂药卷直接推送到钻开的眼孔底部ꎬ将使用的锚杆与风煤钻的旋转头固定ꎬ并利用其旋转作用将锚杆向眼孔内部推送ꎬ直到锚杆到达设计位置ꎬ且在推送过程中必须保证其推送稳定性ꎬ为保证药卷与锚杆之间的作用力达到最高ꎬ保证推送过程不能超过３０ｓꎮ第四ꎬ安装横梁ꎮ利用稳车将钢梁从地面吊运到井下工作面ꎬ将钢梁放置在托架上安装就位ꎬ检查梁与托架的接触情况ꎬ如果接触不好ꎬ梁不稳固ꎬ在缝隙处加楔铁出来ꎬ重点要控制好梁立面的垂直度ꎮ层间距允许偏差为ʃ１０ｍｍꎻ钢梁中心线与设计中心线允差ʃ３ｍｍꎮ托架及梁在安装期间因为动用电火焊造成的防腐破坏部位ꎬ应人工及时补涂树脂防腐漆ꎮ第六ꎬ安装罐道ꎮ利用稳车吊运罐道ꎬ穿过一㊁二层吊盘的通过孔门下放到安装位置进行安装ꎻ同一罐笼的相对两罐道接头位置ꎬ严禁位于同层托架上ꎬ罐道的垂直度不得超过ʃ７ｍｍꎻ同一罐笼的两罐道面的水平间距偏差在ʃ７ｍｍꎻ同一罐道相对两罐道中心线的重合度不得超过６ｍｍꎻ罐道接头错位不大于１ｍｍꎻ罐道接头间隙应满足２~４ｍｍꎮ每层罐道测量的相关数据都要进行记录ꎮ以备于后期抽查用ꎮ(七)对管道的安装管道是井筒装备使用过程中最为重要的部分之一ꎬ因此在对管道进行安装时不仅需要严格按照其安装流程进行安装施工ꎬ同时也必须在安装过程中保证其安装质量ꎬ具体质量标准包括:第一ꎬ在对法兰连接时ꎬ必须保证两个法兰盘的位置保持平行且具有同轴性ꎬ如螺栓能够在两个法兰盘运作过程中仍旧自由穿入则表示安装合格ꎻ第二ꎬ将螺栓进行连接时ꎬ必须保证螺栓配比的法兰盘的规格㊁型号相同ꎬ且使用的螺栓穿入方向能够保持一致ꎬ基本螺栓能够保持２~４个螺栓距离ꎬ且螺栓稳固性及松紧程度较为匀称ꎬ则表示螺栓连接合格ꎮ三㊁结语井筒装备安装在工程组织实施中ꎬ实际上不是作为单独的一个单位工程进行安装施工的ꎬ而是综合了各个单位工程ꎮ本工艺采用自下而上一次成井工艺ꎬ加快了施工进度ꎬ降低了用工成本ꎻ机械化程度比较高ꎬ人员上下ꎬ材料物资运输都是使用乘人罐笼及稳车运输方式ꎬ减小了劳动强度和提高了劳动效率ꎮ参考文献:[１]杨巍.煤矿立井井筒装备施工技术方案探析[Ｊ].现代商贸工业ꎬ２０１２(１７).作者简介:李瑞琦ꎬ中煤华晋集团晋城能源有限公司ꎮ６８１。

煤矿竖井井筒装备安装技术探讨煤矿井筒装备安装是一项专业的安装技术，有安全管理风险压力大、施工技术综合性强的特点。

井筒装备的安装是施工的核心，要在复杂的环境中进行，需要专业的安装技术作为保障。

文章简要论述了煤矿井筒装备安装技术。

标签：煤矿；井筒；安装技术引言：矿山的建设中如何确定开采形式与矿体的储存深度以及形态有着非常重要的关系，目前大多数的矿山都由露天开采方式转为地下开采方式，而且开采深度越来越深，因此井筒的施工难度也越来越高，同样对井筒装备的要求也就相应提高。

竖井在矿山中按用途一般分为以下几种：主井、副井、风井等。

作为主井，用途较为单一，主要是用于提矿，有时也用于提岩；副井是用来升降人员，下放设备、材料，提岩等；风井有时会作为人行第二出口的通道，而增加梯子间。

竖井在矿山的应用较为广泛，竖井施工中，井筒装备的施工又是重中之重，因此，井筒装备的施工就需要非常严密的技术，确保施工质量和安全。

一、工程概况某矿井井深572.8m（包括井底水窝），井筒直径7.0m。

配备单层双罐笼（一宽一窄）。

副立井井筒内装备有梯子间、罐道梁、电缆支架，标准段层间距4m，罐道采用规格190×190×10mm的钢——玻璃钢复合材料，两趟φ273×10mm主排水管路、一趟φ219×8mm消防洒水管路、四根240mm2动力电缆。

井上下套架有金属支持结构、稳罐道。

罐道梁与井壁采用无梁窝安装方式。

二、竖井井筒装备施工方案的选择（一）施工方案遵循的原则井筒装备在工程组织实施中，实际上不是作为单独的一个单位工程进行安装施工的，而是综合了各个单位工程，因此，应综合分析考虑各种相关因素，制定一个好的施工方案。

制定施工方案首先要遵循以下原则：1）要综合考虑该工程项目与类似项目的共性与特性，形成初步可行性技术方案，即项目技术策划。

2）要考虑现场自然环境条件（勘察现场施工条件、作业环境）。

3）要考虑满足合同工期要求（在关键工作路线上采取保证措施，合理缩短工期）。

立井井筒装备施工工法1.前言井筒装备施工方法，直接影响矿井建设工期，平安和效益，邯郸设备安装分公司在多年立井井筒装备过程中通过不断的探索、实践和改良，逐渐成了一套完整立井井筒装备施工工艺。

本工法采用的措施系统和施工工艺与其他井筒装备方法比拟，以工艺先进、措施合理，作业环境平安、劳动效率高、工程本钱低、施工进度快等优点，在本公司具有很大的推广应用价值，特编制本工法。

2．工法特点2.1 安装一套适合人员操作，保证测量精度，方便材料人员上下运输，并能保证井筒不淹井的平安措施系统。

2.2 采用双层吊盘两下一上即划线、打眼〔掏梁窝〕、井筒结构件安装的一次成井施工工艺。

2.3 编制构件制作表，将加工所需各种信息资料全部填入表中，交与班组作业，做到作业精细分配。

2.4 制作一批构件模板胎具，使加工制作和安装过程成流水作业模式，大规模提高劳动生产率。

2.5 采用电脑排版下料，提高材料利用率。

2.6 编制构件安装表和尺寸定位图，将安装数据简洁、集中的交付作为人员，提高了安装精度。

3.适用范围适用于矿山立井井筒装备。

4.工艺原理为了保证立井井筒装备的平安、质量和进度，需要为此做一系列的措施工程的准备〔局部工程可以利用凿井设施改造〕。

包括：提绞设备稳车和提升机的安装；提绞平台的布置；工作平台即吊盘的制安；保证测量精度的测量平台、测量线、测量钢卷尺制安、挂设；用于运输人员和物料的临时罐笼制安；压风供水管路及排水管路的敷设；这样从上至下形成一套适合人员操作，保证测量精度，方便材料人员上下运输，并能保证井筒不淹井的平安措施系统。

然后进入吊盘两下一上即划线、打眼〔掏梁窝〕、安装的井筒装备工作中。

井筒装备完毕撤除临时措施系统，整个井筒装备工作结束。

5.工艺流程及操作要点5.1 施工工艺流程绞车安装天轮平台、封口盘制安吊盘悬挂井口封口盘制安吊盘制作测量平台制安稳绳拉紧装置制安稳绳悬挂井筒装备临井筒装备临时罐笼制作时罐笼挂设井筒定位放线打锚杆眼及凿梁窝井筒梯子间、井筒构件制作罐道梁及罐道安装井筒内管道安装井筒内电缆敷设井筒内临时设施撤除天轮平台及绞车撤除5.2 操作要点5.2.1 总体布置在井口周围至少布置两台单滚筒稳车和一台双滚筒稳车，用于吊装吊盘和压风供水管路。

矿山提升系统井筒装备安装工程职工培训教材（仅供内部使用）河南煤炭建设集团机电安装有限公司前言根据集团公司《关于继续开展职工技术安全业余培训的通知》，结合公司近期具体情况，为了加强主要工程项目的技术力量，适应激烈的市场竞争，以质量求生存，特编制本培训教材。

本培训教材根据有关文献、煤炭行业职工技能培训教材及施工经验编制，仅供内部使用。

由于编制水平有限，内容难免有误，希望在培训过程中指出，便于改正参加编制人员：杨亮、李小江、杨凯华、于慧敏2007年3月22日第一章立井井筒概述立井井筒是目前大、中、小型矿井普遍都采用的提升通道，它的优点是提升量大，安全可靠。

一般矿井都有主、副、风三个立井，主井提煤，副井提人、矸石和物料，风井是整个矿井回风总干线。

根据作用的不同，井筒内的装备也不同，下面介绍一下这三种井筒装备内部主要安装的工程量及安装方法。

主井是提煤工作场所，主井井筒装备的主要工作是安装箕斗的运行罐道，也有的矿井要求在主井装备中安装梯子间安全通道，另外还有信号电缆和通信电缆。

副井是提人、矸石和物料的工作场所，副井井筒装备主要工作是安装罐笼的运行罐道，梯子间安全通道，主排水管路、洒水管路和压风管路，另外还有动力电缆、信号电缆、通信电缆安全检测电缆和光缆。

风井是整个矿井回风总干线，风井井筒装备主要工作是安装梯子间安全通道。

井筒装备安装方法通常分为两种：一种是分次安装法，即利用双层吊盘从上向下安装托架、电缆支架、钢梁、梯子间，到井底后改为方盘或利用吊架从下向上依次安装罐道、管路、电缆。

分次安装法的特点是施工工艺简单，施工中工序转变多。

另一种是一次安装法即利用三层或四层吊盘从上向下安装所有托架、电缆支架、钢梁、梯子间，罐道，到井底后改为方盘或利用吊架从下向上依次安装管路和电缆。

一次安装法的特点是一次投入的人力设备较多，施工中工序转变少，施工质量更易保证。

井筒中罐道一般上有以下几种形式：钢丝绳罐道，钢轨罐道，组合罐道（现在主要以方钢罐道代替）。
