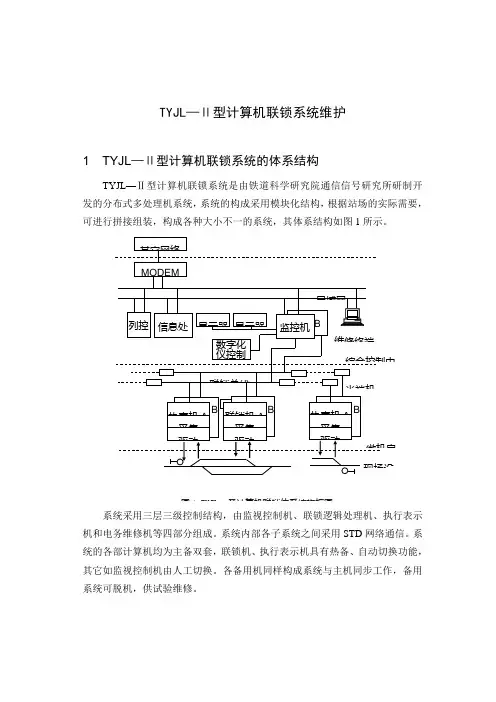

TYJL—Ⅱ型计算机联锁系统维护1 TYJL—Ⅱ型计算机联锁系统的体系结构TYJL—Ⅱ型计算机联锁系统是由铁道科学研究院通信信号研究所研制开发的分布式多处理机系统，系统的构成采用模块化结构，根据站场的实际需要，可进行拼接组装，构成各种大小不一的系统，其体系结构如图1所示。
图1 TYJL—Ⅱ计算机联锁体系结构框图系统采用三层三级控制结构，由监视控制机、联锁逻辑处理机、执行表示机和电务维修机等四部分组成。
系统内部各子系统之间采用STD网络通信。
系统的各部计算机均为主备双套，联锁机、执行表示机具有热备、自动切换功能，其它如监视控制机由人工切换。
各备用机同样构成系统与主机同步工作，备用系统可脱机，供试验维修。
2 TYJL—Ⅱ型计算机联锁子系统的硬件组成与功能2.1 控制监视级控制监视级主要由控制台、监视控制机、电务维修机及外围设备组成。
监视控制机由下列部件组成：主机板：CPU目前已升级为奔腾芯片，主频233MHZ，内存容量32M。
2个RS232（串行通信接口），用于接收数字化仪和鼠标的操作信息。
一个并行口，用按钮盘操作时采集操作信息。
12槽无源PC总线母板，插接主机各芯片。
1块PC－01网络板，用于实现本机与系统其它机器的通信。
1块以太网卡，用于实现与电务维修机连接。
三英寸软盘驱动器1个，1G硬盘，用于固化程序。
多屏VGA显示图卡，用于驱动两台21英寸彩色监视器语音声卡，能够产生各种报警信息。
局域网通讯卡，连接局域网，实现与其它远程信息系统的通信联络。
监视控制机的外围设备有键盘和两台21英寸彩色监视器。
系统的操纵设备是数字化仪配鼠标，采用windows操作系统，操作简单，显示直观清晰。
监视控制机的主要功能是实现控制、储存、进路初选、电务维护及屏幕显示。
其中控制监视机完成人机对话、进路初选及实现与联锁机及其它通信系统的通信联系。
电务维修机通过以太网与主备监视控制机连接，实现把实时信息采集到维修机，记录储存供电务人员维护系统时调用查询。
