航空仪表1.航空仪表按功用分：（1）飞行仪表（驾驶领航仪表）（2）发动机仪表（3）其他仪表系统（辅助仪表）2.标准海平面大气的参数：（1）气压Po=1.013hPa （760mmHg 或29,921inHg)（2）气温To=+15℃（3）密度3/kg 125.00m =ρ3.高度表能测量的参数：相对高度、绝对高度、标准气压高度（1）绝对高度：飞机在空中到海平面的距离绝对高度=相对高度+机场标高=真实高度+地点标高（2）相对高度：飞机从空中到某一既定机场地面的垂直距离。
（3）标准气压高度：（航线上使用）飞机从空中到标准气压海平面（即大气动力等于760mmHg ）的垂直距离。
标准气压高度=相对高度+机场标准气压高度标准大气条件下：海压高=绝对高度场压高=相对高度4.气压式高度表的工作原理：气压式高度表是根据标准大气条件下高度与静压的对应关系，利用真空膜盒测静压，从而表示飞行高度。
5.气压式高度表的组成：感受元件、传送元件、指示元件、调整元件。
调整机构的作用：①选择高度基准面②测量不同种类的高度③修正气压方法误差6.高度表误差：（1）机械误差（2）方法误差：当实际大气条件下不符合标准大气条件时指示将出现误差。
方法误差包括：气压误差和气温误差7. 高气压→低气压 多指高温度→低温度 多指8.指示空速（IAS)仅与动压有关；指示空速表的敏感元件是开口膜合概念：空速表按海平面标准大气条件下动压与空速的关系得到的空速。
（反映了动压的大小即反映了作用在飞机上的空气动力的情况。
）9.真空速（TAS ）（与静压、动压、温度有关）概念：飞机相对与空气运动的真实速度。
10.全静压系统的使用要求：（1）飞行前：①取下护套和堵塞并检查是否有脏物堵塞②全压管、静压孔、全静压管通电加温进行检查时间不超过1~2min ③全静压转换开关应放在正常位（2）飞行中：①大中型飞机在起飞前接通电加温开关，小型飞机在可能结冰的条件下，飞行时或飞行中接通加温。
飞行仪表都有哪些？飞行仪表是指示飞机在飞行中运动参数的仪表。
飞行状态参数有飞行高度、飞行速度和加速度、姿态角和姿态角速度。
飞行仪表主要包括：高度表、空速表、马赫数表、升降速度表、地平仪、转弯侧滑仪、地速偏流角指示器等。
飞行高度指飞机重心相对于某一基准平面的垂直距离，其测量仪表称为高度表，主要有气压式和无线电式两种。
飞机的飞行速度主要包括空速和升降速度。
空速指当前飞机相对空气的飞行速度，测量仪器称为空速表；升降速度指飞机重心沿地面垂直方向的运动速度分量，测量仪表叫升降速度表，测量目的是为了保证飞机水平飞行。
飞机的姿态仪表有地平仪、转弯侧滑仪等，它们是利用陀螺原理设计的。
陀螺是一种能够保持自转轴不变的装置。
在转子高速旋转时，陀螺转轴始终正对地球。
当飞机姿态变化时，陀螺能够及时感受到，并能测量相应变化。
陀螺地平仪利用陀螺制成，是保证飞行安全的最重要的仪表，因而通常做得较大，并安装在飞行员正前方最显眼地方，飞行员几乎时刻都要通过它了解飞行的水平姿态。
转弯侧滑仪也是利用陀螺原理研制的，它的指针可以左右偏转，指示飞机转弯的方向和速度。
这个表的下部还有一个小的侧滑仪，它的偏转可以指示飞机有没有侧滑和侧滑的幅度。
什么是陀螺仪？陀螺仪是测定飞机飞行姿态用的一种仪表，它是测量载体的方位或角速度的核心元件，由一个高速旋转的转子和保证转子的旋转轴能在空间自由转动的支承系统组成。
主要利用惯性原理工作，具有定轴性与进动性这两个重要特性。
经典陀螺仪具有高速旋转的转子，能够不依赖任何外界信息而测出飞机等飞行器的运动姿态。
现代陀螺仪的外延有所增大，已经推广到没有转子而功能与经典陀螺仪相同的仪表上。
陀螺仪根据支承方式的不同可分为：由框架支承的框架陀螺仪，利用静电场支承的静电陀螺仪，利用液体或气体润滑膜支承的液浮或气浮陀螺仪，利用弹性装置支承的挠性陀螺仪；也可根据转子旋转轴的不同自由度分为单自由度和双自由度陀螺仪。
1852年，法国科学家傅科制作了一套能显示地球转动的仪器，命名为陀螺仪。
新手必读FSAAC飞行学院飞行技术基础理论课程——飞机座舱基本仪表及基础飞行注意力分配浅谈AAC-4541民航飞机的座舱内，主要有六个最基本的仪表，其仪表分布规则为两排，每排三个仪表，上排按秩序为空速表、姿态仪、高度表；下排为转弯侧滑仪、航向仪、升降速度表。
其中，空速表、姿态仪、高度表及航向仪为飞机最最重要且必不可少的四个仪表。
常被称作BasicT，如下图中红色T所表示的部分。
一、飞机6个基本仪表介绍空速表（Airspeed Indicator）：指示飞机相对于空气的速度即指示空速的大小，单位为海里/小时（Kt）。
姿态仪（Attitude Indicator）：指示飞机滚转角（坡度）和俯仰角的大小。
有固定的横杠或小飞机和人工活动的天地线背景组成，参照横杠与人工天地线的相对姿态模拟了真实飞机与实际天地线的相对姿态。
高度表（Altitude Indicator）：指示飞机相对于某一气压基准面的气压高度,单位为英尺（ft），一米等于3.28英尺。
拨动气压旋钮可以选择基准面气压，基准气压的单位通常为英寸汞柱和毫巴（百帕）。
当基准气压设定为标准海平面气压29.92inHg（1013.2Hpa）时，高度表读数即为标准海压高度。
转弯侧滑仪（Turn Coordinator），指示飞机的转弯速率和侧滑状态，可以转动的小飞机指示转弯中角速度大小和近似坡度，可以左右移动的小球指示飞机的侧滑状态。
航向仪（Heading Indicator）或水平状态指示器（HIS）：指示飞机航向，有固定的航向指针和可以转动的表盘组成。
HIS为较高级别的仪表形式，它除了可以提供航向仪的所有功能外，还可用于VOR导航和仪表着陆系统（ILS）的使用。

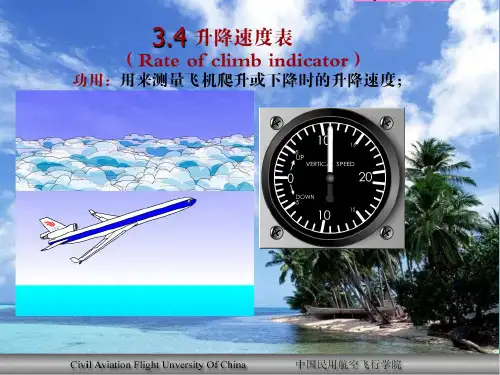

升降速度表（Vertical Speed Indicator）：指示飞机的垂直速度单位为英尺/分钟（Ft/Min）。
不管飞机如何变化，“BasicT”的相对位置的固定的。
转弯侧滑仪可以在电子仪表中集合到姿态仪里，升降速度表可以集合到高度表中。
一分钟识别飞行基本仪表民航飞机的座舱内，主要有六个最基本的仪表，其仪表分布规则为两排，每排三个仪表，上排按秩序为空速表、姿态仪、高度表；下排为转弯侧滑仪、航向仪、升降速度表。
其中，空速表、姿态仪、高度表及航向仪为飞机最最重要且必不可少的四个仪表。
常被称作BasicT，如下图中红色T所表示的部分。
飞机6个基本仪表介绍：空速表（Airspeed Indicator）：指示飞机相对于空气的速度即指示空速的大小，单位为海里/小时（Kt）。
姿态仪（Attitude Indicator）：指示飞机滚转角（坡度）和俯仰角的大小。
有固定的横杠或小飞机和人工活动的天地线背景组成，参照横杠与人工天地线的相对姿态模拟了真实飞机与实际天地线的相对姿态。
高度表（Altitude Indicator）：指示飞机相对于某一气压基准面的气压高度,单位为英尺（ft），一米等于3.28英尺。
拨动气压旋钮可以选择基准面气压，基准气压的单位通常为英寸汞柱和毫巴（百帕）。
当基准气压设定为标准海平面气压29.92inHg （1013.2Hpa）时，高度表读数即为标准海压高度。
转弯侧滑仪（Turn Coordinator）：指示飞机的转弯速率和侧滑状态，可以转动的小飞机指示转弯中角速度大小和近似坡度，可以左右移动的小球指示飞机的侧滑状态。
航向仪（Heading Indicator）或水平状态指示器（HIS）：指示飞机航向，有固定的航向指针和可以转动的表盘组成。
HIS为较高级别的仪表形式，它除了可以提供航向仪的所有功能外，还可用于VOR导航和仪表着陆系统（ILS）的使用。
升降速度表（Vertical Speed Indicator）：指示飞机的垂直速度单位为英尺/分钟（Ft/Min）。
不管飞机如何变化，“BasicT”的相对位置是固定的。
转弯侧滑仪可以在电子仪表中集合到姿态仪里，升降速度表可以集合到高度表中。
现代大型飞机上普遍采用多功能组合型仪表，将以前需要多个仪表才能提供的信息显示在单个仪表上，使用由计算机驱动的阴极射线管或液晶显示屏显示飞机飞行数据，除此之外，还提供了许许多多传统仪表所不能提供的信息。
飞行仪表都有哪些？飞行仪表是指示飞机在飞行中运动参数的仪表。
飞行状态参数有飞行高度、飞行速度和加速度、姿态角和姿态角速度。
飞行仪表主要包括：高度表、空速表、马赫数表、升降速度表、地平仪、转弯侧滑仪、地速偏流角指示器等。
飞行高度指飞机重心相对于某一基准平面的垂直距离，其测量仪表称为高度表，主要有气压式和无线电式两种。
飞机的飞行速度主要包括空速和升降速度。
空速指当前飞机相对空气的飞行速度，测量仪器称为空速表；升降速度指飞机重心沿地面垂直方向的运动速度分量，测量仪表叫升降速度表，测量目的是为了保证飞机水平飞行。
飞机的姿态仪表有地平仪、转弯侧滑仪等，它们是利用陀螺原理设计的。
陀螺是一种能够保持自转轴不变的装置。
在转子高速旋转时，陀螺转轴始终正对地球。
当飞机姿态变化时，陀螺能够及时感受到，并能测量相应变化。
陀螺地平仪利用陀螺制成，是保证飞行安全的最重要的仪表，因而通常做得较大，并安装在飞行员正前方最显眼地方，飞行员几乎时刻都要通过它了解飞行的水平姿态。
转弯侧滑仪也是利用陀螺原理研制的，它的指针可以左右偏转，指示飞机转弯的方向和速度。
这个表的下部还有一个小的侧滑仪，它的偏转可以指示飞机有没有侧滑和侧滑的幅度。
什么是陀螺仪？陀螺仪是测定飞机飞行姿态用的一种仪表，它是测量载体的方位或角速度的核心元件，由一个高速旋转的转子和保证转子的旋转轴能在空间自由转动的支承系统组成。
主要利用惯性原理工作，具有定轴性与进动性这两个重要特性。
经典陀螺仪具有高速旋转的转子，能够不依赖任何外界信息而测出飞机等飞行器的运动姿态。
现代陀螺仪的外延有所增大，已经推广到没有转子而功能与经典陀螺仪相同的仪表上。
陀螺仪根据支承方式的不同可分为：由框架支承的框架陀螺仪，利用静电场支承的静电陀螺仪，利用液体或气体润滑膜支承的液浮或气浮陀螺仪，利用弹性装置支承的挠性陀螺仪；也可根据转子旋转轴的不同自由度分为单自由度和双自由度陀螺仪。
1852年，法国科学家傅科制作了一套能显示地球转动的仪器，命名为陀螺仪。

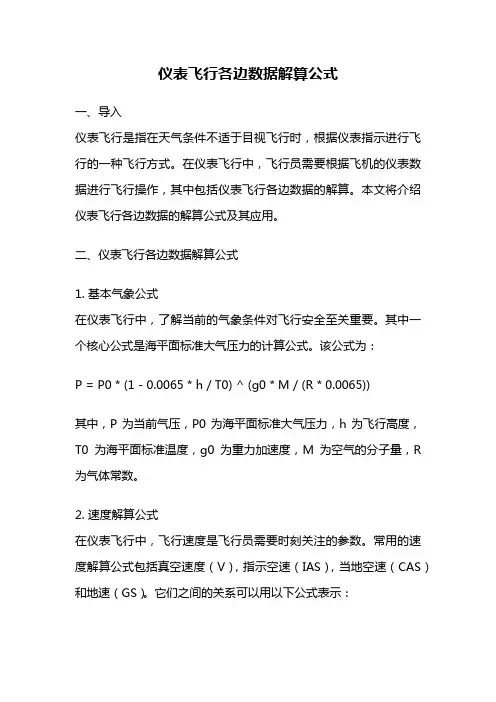

仪表飞行各边数据解算公式一、导入仪表飞行是指在天气条件不适于目视飞行时，根据仪表指示进行飞行的一种飞行方式。
在仪表飞行中，飞行员需要根据飞机的仪表数据进行飞行操作，其中包括仪表飞行各边数据的解算。
本文将介绍仪表飞行各边数据的解算公式及其应用。
二、仪表飞行各边数据解算公式1. 基本气象公式在仪表飞行中，了解当前的气象条件对飞行安全至关重要。
其中一个核心公式是海平面标准大气压力的计算公式。
该公式为：P = P0 * (1 - 0.0065 * h / T0) ^ (g0 * M / (R * 0.0065))其中，P为当前气压，P0为海平面标准大气压力，h为飞行高度，T0为海平面标准温度，g0为重力加速度，M为空气的分子量，R 为气体常数。
2. 速度解算公式在仪表飞行中，飞行速度是飞行员需要时刻关注的参数。
常用的速度解算公式包括真空速度（V），指示空速（IAS），当地空速（CAS）和地速（GS）。
它们之间的关系可以用以下公式表示：V = IAS * √(ρ / ρ0)其中，V为真空速度，IAS为指示空速，ρ为当前空气密度，ρ0为海平面标准空气密度。
3. 垂直速度解算公式垂直速度是飞行员判断飞机上升或下降的重要指标。
垂直速度的解算公式为：Vz = (T - D) / W其中，Vz为垂直速度，T为飞机所受升力，D为飞机所受阻力，W 为飞机的重量。
4. 转弯半径解算公式在仪表飞行中，转弯半径是飞行员需要考虑的重要参数。
转弯半径的解算公式为：R = (V^2) / (g * tan(φ))其中，R为转弯半径，V为飞机的速度，g为重力加速度，φ为飞机的倾斜角度。
三、仪表飞行各边数据解算公式的应用1. 导航计算根据仪表飞行各边数据解算公式，飞行员可以计算出飞机的速度、垂直速度、转弯半径等参数，从而进行导航计算。
通过计算飞机的速度和转弯半径，飞行员可以确定适当的飞行航线和转弯角度，确保飞机安全、高效地到达目的地。
【初级教练机塞斯纳172基本仪表及发动机指示仪表介绍】注:1.该教程包含塞斯纳-172飞机的基本仪表【空速表、水平姿态仪、高度表、侧滑指示器、航向指示器、升降速度表等】识别及原理和塞斯纳飞机启动的程序，与汽车仪表进行比较，尽量组织通俗语言进行学习!2.该教程是本人以共同学习的原则，针对飞行初学及爱好者搜集整理的。
基于真实飞行，但绝不作为真实飞行教程使用，我也正处于学习阶段，由于个人水平有限，错误在所难免，如若发现，还望多多给予指正!塞斯纳飞机的介绍:塞斯纳(CESSNA)172，美国塞斯纳公司的经典之作，累计生产达35000架之多，安全、舒适，操作性能无以伦比。
采用IO-360引擎，马力强劲而平稳、宁静，在2400转/分钟下即可达到160马力。
赛斯纳-172/182系列是目前世界产量最大、用于飞机驾驶员训练性能较好的飞机之一。
我查过了，塞斯纳-172售价在200多万RMB学会以下内容，等中国的低空飞行权开放后，你也可以买架小赛去感受一下蓝天啦!O(∩_∩)O哈哈~~【一】塞斯纳飞机的基本特性和基本数据:【外形尺寸】长:8204mm高:2718mm翼展:11000mm【2500米高空巡航速度】226公里/小时【海平面上最大速度】228公里/小时【爬升速度】220米/分钟【升限】4110米【最大起降重量】1110公斤【飞机标准重量】744公斤【允许行李】54公斤【燃油箱】212升【二】初级教练机-塞斯纳172机内仪表识别基本仪表在驾驶舱内的位置基本仪表识别无论是分离式仪表显示数据的格式，还是屏幕仪表数据的格式都遵循基本"T"型格式。
如图所示，对应的1、2、3、4、5、6的六大块就是所谓的六大仪表，这是对于飞机而言最重要也是不可或缺的六块仪表，掌握了这几块基本仪表，其余飞机的相关仪表也都大同小异，你也就基本了解了!基本仪表介绍:1.空速表【AirspeedIndicator】汽车行驶需要随时掌握其行驶相对地面的速度，即地速;飞机也需要时刻了解其飞行速度，这一速度称之为空速，这是一块能指示飞机当前空速的仪表，所谓空速，就是飞机相对于空气的运动速度，而不是相对于地面的地速。
（1）姿态仪。
该仪表用于反映飞机的姿态变化（如俯仰角度及倾斜角度）。
在姿态仪中蓝色代表天，深色代表地面，中间的白线代表地平线。
当飞机上仰时，姿态仪中的小飞机（橘红色）向上移动，当小飞机处于人工地平线上方时，代表飞机的仰角为正，蓝色部分的小黑线表示俯仰角度，依次为5度、10度……当飞机向左倾斜时，小飞机会相对人工地平线左倾相同角度，姿态仪最上方的橘红色三角形指示位置即为倾斜角度（最中央白线为0度，向外依次表示5度、10度、15度、30度）。
（2）速度表。
该表显示的是指示空速，指示空速是由吹入动压空的气流压强和静压孔测得静态空气压强的差值得出的，当飞机处于标准海平面气压中指示空速就等于真空速。
指示空速的单位是节。
此外讲解以下几个速度的不同：1）指示空速（如上）2）真空速：飞机相对周围气体的速度，粗略数据可由指示空速换算得来。
3）地速：飞机相对地面的速度，可由真空速加上风速得出。
4）马赫数：真空速与相应条件下音速的比值。
再来了解下速度表上各速度的标示：1）最外圈白色范围表示进行襟翼操纵的速度范围，其中注意襟翼操纵范围的最小值也就是飞机在着陆形态下的最小可操纵速度Vso。
2）绿色部分表示在不放襟翼（或称光洁形态）时的操纵范围，其最小值就是飞机在光洁形态下的最小操纵速度Vs。
3）黄色部分表示超过正常巡航/操纵范围的速度，其与绿色部分大交点也就是正常巡航最大速度，称为Vno4）最后的红色部分表示飞机结构设计的极限速度Vne，在所有飞行中都不应超过该速度。
最后发现忘了说一点，速度表的单位是节！（3）高度表。
飞机上主要用的是气压高度表，该高度表通过测量飞机所在高度的气压与海平面气压的差值得出高度。
需要注意的是在飞行中需要依情况转换高度表修正值（海平面气压状态），例如当机场处修正海平面气压为29.83英寸汞柱时，就需转动高度表左下方的旋钮时表盘右侧的气压值窗口的示数达到29.83。
在转换高度之上（美国是18000英尺，中国一般是9800英尺，若由于实际情况变化会予以通告）高度表应拨为标准海平面气压29.92英寸汞柱。
