2016《机械制图》期中试卷

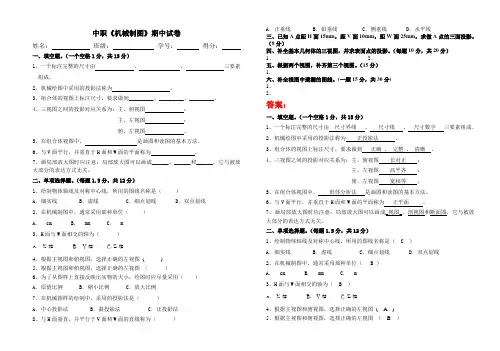

中职《机械制图》期中试卷姓名：班级：学号：得分：一、填空题。

（一个空格1分，共15分）1、一个标注完整的尺寸由、、三要素组成。

2、机械绘图中采用的投影法称为。

3、组合体的视图上标注尺寸，要求做到_________、_________、_________。

4、三视图之间的投影对应关系为：主、俯视图；主、左视图；俯、左视图。

5、在组合体视图中，是画图和读图的基本方法。

6、与V面平行，并垂直于H面和W面的平面称为。

7、画局部放大图时应注意：局部放大图可以画成______、______和______，它与被放大部分的表达方式无关。

二、单项选择题。

（每题1.5分，共12分）1、绘制物体轴线及对称中心线，所用的图线名称是（）A．细实线 B．虚线 C．细点划线 D．双点划线2、在机械制图中，通常采用那种单位（）A. cmB. mmC. m3、H面与W面相交的轴为（）A. X轴B. Y轴C. Z轴4、根据主视图和俯视图，选择正确的左视图( )5、根据主视图和俯视图，选择正确的左视图（）6、为了从图样上直接反映出实物的大小，绘图时应尽量采用（）A．原值比例 B．缩小比例 C．放大比例7、在机械图样的绘制中，采用的投影法是（）A．中心投影法 B．斜投影法 C．正投影法8、与H面垂直，并平行于V面和W面的直线称为（）A．正垂线 B．铅垂线 C．侧垂线 D．水平线三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影。

（8分）四、补全基本几何体的三视图，并求表面点的投影。

（每题10分，共20分）1、2、五、根据两个视图，补齐第三个视图。

（15分）1.六、补全视图中遗漏的图线。

(一题15分，共30分)1、2、答案：一、填空题。

（一个空格1分，共15分）1、一个标注完整的尺寸由尺寸界线、尺寸线、尺寸数字三要素组成。

2、机械绘图中采用的投影法称为正投影法。

3、组合体的视图上标注尺寸，要求做到正确、完整、清晰。

《机械制图》期中试卷姓名分数.一、填空题（每空１分，共26分）１．工程常用的投影法分为两类和，其中正投影法属于投影法。

２．机件的真实大小以图样上所标注的尺寸数值为依据与及无关。

３．标注尺寸的三要素包括、和。

４．三视图的投影规律、、。

５．与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。

６．当直线（或平面）平行于投影面时，其投影，这种性质叫性７．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫８．左视图是由向投射所得的视图，它反映形体的和方位，即方向。

二、选择题(每题２分，共20分)１．在图纸上必须用画出图框Ａ．细实线Ｂ．细点画线Ｃ．粗实线Ｄ．虚线２字体的宽度约等于高度的()Ａ．1/2 Ｂ．2/3 Ｃ．1/2Ｄ．3/43．用作指数的数字，一般采用的字体Ａ．原来字体Ｂ．大一号Ｃ．小一号Ｄ．长仿宋体４．过渡线应用线型Ａ．粗实线Ｂ．细点画线Ｃ．波浪线Ｄ．细实线５．比例是．Ａ．图样中图形与其实物相应要素的线性尺寸之比Ｂ．实物与图形中图形相应要素的线性尺寸之比Ｃ．实物与图样中图形相应要素的尺寸之比Ｄ．图形中图形与实物相应要素的尺寸之比６．下列有关三视图与物体的方位关系的描述正确的是（）Ａ．主视图反映物体的左、右、前、后Ｂ．左视图反映物体的上、下、前、后Ｃ．俯视图反映物体的左、右、上、下Ｄ．上述说法都不正确７．下列有关三视图间的对应关系的描述错误的（）Ａ．主视图和俯视图之间长度相等Ｂ．主视图和左视图之间高度相等Ｃ．左视图和俯视图之间宽度相等Ｄ．以主视图为准，俯视图在它的下面，左视图在它的左面８．在三视图中左视图的右边是物体的投影Ａ．前面Ｂ．后面Ｃ．左面Ｄ．右面９．点Ａ（x,y,z）到Ｖ面的距离是（）Ａ．X Ｂ．Y Ｃ．Z Ｄ．010．垂直面在垂直于该投影面的投影为（）Ａ．相似面Ｂ．真实面Ｃ．积聚线Ｄ．积聚点三、作图题１.已知正六边形的对角距为６０，绘制正六边形（保留作图线）（６分）２.已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

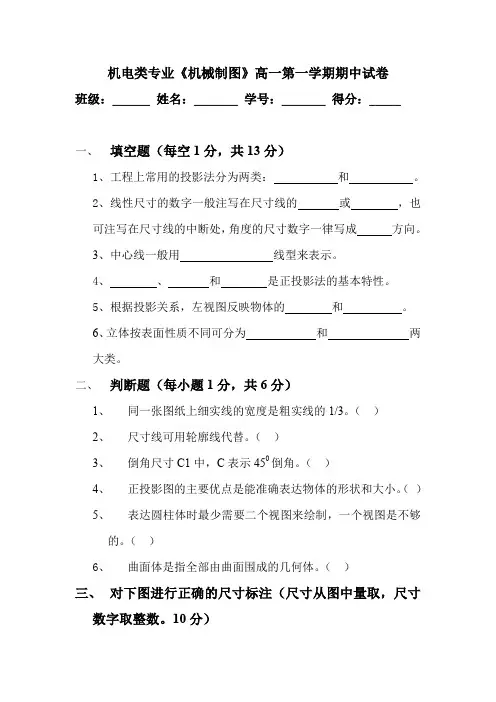

机电类专业《机械制图》高一第一学期期中试卷
班级：______ 姓名：_______ 学号：_______ 得分：_____
一、填空题（每空1分，共13分）
1、工程上常用的投影法分为两类：和。

2、线性尺寸的数字一般注写在尺寸线的或，也
可注写在尺寸线的中断处，角度的尺寸数字一律写成方向。

3、中心线一般用线型来表示。

4、、和是正投影法的基本特性。

5、根据投影关系，左视图反映物体的和。

6、立体按表面性质不同可分为和两
大类。

二、判断题（每小题1分，共6分）
1、同一张图纸上细实线的宽度是粗实线的1/3。

（）
2、尺寸线可用轮廓线代替。

（）
3、倒角尺寸C1中，C表示450倒角。

（）
4、正投影图的主要优点是能准确表达物体的形状和大小。

（）
5、表达圆柱体时最少需要二个视图来绘制，一个视图是不够
的。

（）
6、曲面体是指全部由曲面围成的几何体。

（）
三、对下图进行正确的尺寸标注（尺寸从图中量取，尺寸
数字取整数。

10分）
四、作图题（共71分）
1、已知A、B两点的一个投影和A点距W面30mm，B点距H面为0，求作A、B两点的另外两个投影。

（12分）
2、补画视图中的缺线（14分）
3、根据平面立体的两已知视图，补画第三视图，并求作立体表面点的另两视图。

（14分）
4、根据曲面立体的两已知视图，补画第三视图，并求作立体表面点
的另两视图。

（14分）
5、根据两视图，补画出第三视图。

（15分）。

《机械制图》期中试卷班级_________ 姓名______ 得分____一、填空题(本大题每空1分，共15分)1、比例是指_________与_________相应要素的线性尺寸之比。

2、尺寸三要素是：_________、_________、尺寸数字。

3、斜度是_________对_________的倾斜程度。

4、侧垂线与H面_________，与V面_________侧平线与H面_________，与V面_________。

（垂直、平行、倾斜）5、当线段平行于投影面时，得到的投影反映_________，具有_________性。

6．尺寸标注中的符号：R表示，φ表示，Sφ表示，二、选择题（本大题5个小题，每小题2分，共10分）1、当表达对象的尺寸较大时，应采用( )绘制图样。

A.原值比例B.放大比例C.缩小比例D.局部缩小比例2、5︰1为( )比例。

A.原值比例B.放大比例C.缩小比例D.没有比例3、已知点M的坐标为(20，15，0) 则M点属于( )。

A.V面上的点B.H面上的点C.W面上的点D.一般空间点4、图样上所注的尺寸，为该图样所示机件的（），否则应另加说明。

A．留有加工余量尺寸 B．最后完工尺寸 C．加工参考尺寸 D．有关测量尺寸5、在三视图中，左视图反映物体的( )。

A.上下方位B.前后方位C.左右方位D.上下前后方位三、作正五边形，外接圆大小为Φ50。

（10分）四、圆弧连接，外切连接，半径R已知。

（保留作图痕迹，10分）R五、点的投影。

（共10分）1、已知A点的两个投影，试画出其第三投影。

（3分）2、已知A点坐标（30，15，20），且B点在A点之右20，之后15，之下10，作出A、B点的三面投影（7分）六、求下列直线的第三投影，并说明直线是何种位置直线。

（10分））七、求作第三投影，并说出平面的名称。

（10分）平面ABCD与V面平面ABCD与H面平面ABCD与W面平面ABCD是面平面ABCD 实形。
