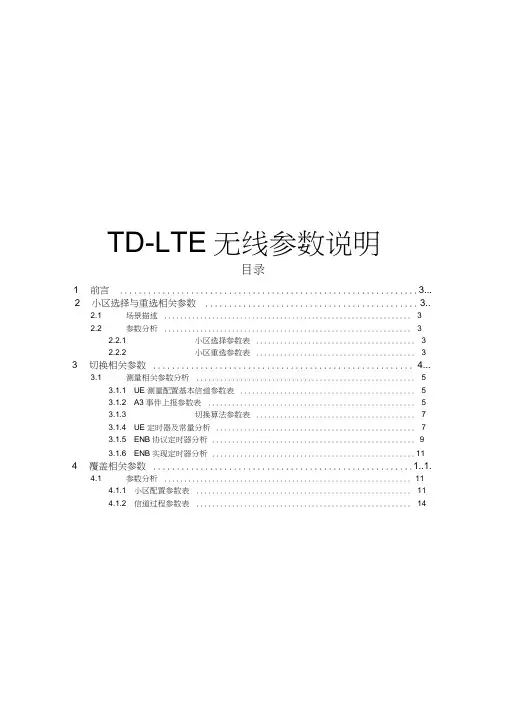

TD-LTE无线参数说明目录1 前言 ............................................................... 3...2 小区选择与重选相关参数............................................. 3..2.1 场景描述 (3)2.2 参数分析 (3)2.2.1 小区选择参数表 (3)2.2.2 小区重选参数表 (3)3 切换相关参数....................................................... 4...3.1 测量相关参数分析 (5)3.1.1 UE 测量配置基本信道参数表 (5)3.1.2 A3 事件上报参数表 (5)3.1.3 切换算法参数表 (7)3.1.4 UE 定时器及常量分析 (7)3.1.5 ENB协议定时器分析 (9)3.1.6 ENB实现定时器分析 (11)4 覆盖相关参数....................................................... 1..1.4.1 参数分析 (11)4.1.1 小区配置参数表 (11)4.1.2 信道过程参数表 (14)大唐移动通信设备有限公司TD-LTE 应用场景无线参数配置手册第 2 页共14 页1 前言本文档对TD-LTE无线组网中常用的一些参数进行汇总，并对各参数的含义和取值作分析，为LTE实际组网提供指导和参考作用。
本文档个各参数的取值只作为参考，由于实际组网时场景和应用不同，参数实际取值也会做相应调整。
2 小区选择与重选相关参数2.1场景描述小区选择一般发生在PLMN选择之后，目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留；当UE选择小区驻留以后，会继续进行小区重选，以便驻留在信道条件更好的小区。
网络通过设置不同频点的优先级，可以带到控制UE驻留的目的。
TD-LTE无线参数说明目录1前言 (3)2小区选择与重选相关参数 (3)2.1 场景描述 (3)2.2 参数分析 (3)2.2.1小区选择参数表 (3)2.2.2小区重选参数表 (3)3切换相关参数 (4)3.1 测量相关参数分析 (5)3.1.1UE测量配置基本信道参数表 (5)3.1.2A3事件上报参数表 (5)3.1.3切换算法参数表 (7)3.1.4UE定时器及常量分析 (7)3.1.5ENB协议定时器分析 (9)3.1.6ENB实现定时器分析 (11)4覆盖相关参数 (11)4.1 参数分析 (11)4.1.1小区配置参数表 (11)4.1.2信道过程参数表 (14)1前言本文档对TD-LTE无线组网中常用的一些参数进行汇总，并对各参数的含义和取值作分析，为LTE实际组网提供指导和参考作用。
本文档个各参数的取值只作为参考，由于实际组网时场景和应用不同，参数实际取值也会做相应调整。
2小区选择与重选相关参数2.1 场景描述小区选择一般发生在PLMN选择之后，目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留；当UE选择小区驻留以后，会继续进行小区重选，以便驻留在信道条件更好的小区。
网络通过设置不同频点的优先级，可以带到控制UE驻留的目的。
同时UE在这个频点上选择信道质量最好的小区为其提供服务，小区重选也分为同频小区重选和异频小区重选。
2.2 参数分析下面对小区选择和重选过程中关键参数进行说明。
2.2.1小区选择参数表2.2.1.1 cellSelectQRxlevMinQrxlevMin :小区选择最小信道要求。
此参数表明当小区的RSRP大于等于设定值以后，UE才可能驻留在此小区。
QrxlevMin如果设置过大，则UE可能会不停的读取MIB、SIB 消息而无法驻留；根据经验QrxlevMin取-106dBm。
网优时可以适当调整。
2.2.2小区重选参数表2.2.2.1 cellReselIntraFreqTreselectionTreselection表示测量小区要比当前小区信道质量好的持续时间不短于Treselection,并且UE 驻留原小区时间超过1s以后才可以发起同频小区重选过程；推荐取值：3s选择理由：取值太小容易导致乒乓重选；取值过大，可能导致原小区信道质量很差的情况下也不会重选到测量小区。
2.2.2.2 cellInterRatTreselectionUtra异频测量时重选到UTRA定时器时长；取值理由同上。
2.2.2.3 cellInterRatTreselectionGeran异频测量时重选到Geran定时器时长；取值理由同上2.2.2.4 cellInterFreqRxLevMinQ-RxLevMin:异频小区重选最小信道质量要求。
InterFreqRxLevMin的含义是小区重选最小必需接收水平，或称接收机灵敏度。
该参数由36.331中规定的RRC信令SIB5消息中InterFreqCarrierFreqInfo中的q-RxLevMin配置。
根据RsPower的链路预算分析，可以确定在相同发送功率的前提下，PDCCH（8CCE）的解调门限是居中的，其他信道的功率提升均以PDCCH（8CCE）为标准。
因此小区重选最小必需接收水平只要能够满足PDCCH（8CCE）的解调性能即可。
根据仿真结果q-RxLevMin取-106dBm.网优时可以适当调整。
2.2.2.5 cellReselIntraFreqQrxLevMin同频小区重选最小信道质量要求。
取值分析同上。
3切换相关参数当UE处于连接状态，网络通过切换过程实现对UE的移动性管理。
切换过程包含移动性测量、控制面流程和用户面流程。
3.1 测量相关参数分析为了辅助网络作切换判决，原eNodeB为UE配置测量，使UE在切换之前上报服务小区和邻小区的信道质量，便于网络侧合理地判决切换。
3.1.1UE测量配置基本信道参数表3.1.1.1 eueMeasCellSMeasureRsrpSmeasure：服务小区RSRP门限启动测量的服务小区RSRP门限，取值(-141..-44)，单位为dBm。
此参数仅对针对信道质量的测量配置有效，对于针对CGI上报的测量配置无效。
对于针对信道质量的测量配置，当网络侧没有配置此参数，或者配置了此参数，且服务小区RSRP低于此参数指示的门限值时，UE根据测量配置对邻小区进行测量和上报。
推荐取值：-141具体取值的含义如下：取值-141表示s-Measure无效，即不限制测量，UE收到测量配置后立即执行相应的测量。
取值越大，表示越容易开启测量，即小区覆盖范围内开启测量的区域越大。
3.1.2A3事件上报参数表3.1.2.1 a3HysteresisHysteresis：A3事件触发滞后因子。
此参数表示事件触发上报的进入和离开条件中使用的滞后因子,与a3Offset一同起作用。
当测量小区的RSRP比服务小区的RSRP值高（a3Hysteresis+a3Offset）时触发A3测量报告。
取值：4，即2dB.选择理由：取较小值，以缩小事件触发的信道条件区间，保证触发小区列表的及时更新。
3.1.2.2 a3TimetoTrigTimetoTrig：（TTT）事件触发持续事件；触发测量报告需要满足事件准则的持续时间，即满足某一事件的进入或退出条件达到此时间后才能触发对应的测量上报推荐取值：512ms选择理由：满足切换的进入或退出条件达到此时间后才能触发对应的测量上报，为了防止乒乓切换，目前测试中的经验值，需要根据实际情况调整。
例如在高速场景下，由于终端移动速度很快，信道质量变化快，如果TTT设置较大，则测量小区的信道质量与TTT时刻后的信道质量很难匹配，容易导致切换失败。
3.1.2.3 a3MaxReportCell测量报告中包含的小区最大数目，不包括服务小区。
推荐取值：8选择理由：理论应最大化上报的小区数目以提供更充分的信息，但数据处理量过大。
3.1.2.4 a3RptInterval相邻两次周期报告之间的时间间隔推荐取值：480ms选择理由：测试经验值。
3.1.2.5 a3RptAmount推荐取值：8选择理由：测试经验值。
3.1.2.6 a3OffsetA3事件测量上报触发条件中使用的偏移量。
推荐取值：a3Offset1 ，1dB选择理由：系标推荐值，与滞后因子一同起作用。
一般邻小区信道质量相对于本小区更好时才切换，因此认为此参数取值应该为正；取1dB时，加上滞后因子的影响（2dB），两者的信道质量已经相差较大。
3.1.3切换算法参数表3.1.3.1 hcServRsrpThServRsrpTh服务小区RSRP门限。
用于切换判决，切换的时候，A3报上来后，基站要判断服务小区的信号是否小于此值，如果小于此值，才认为服务小区不行了，才可能触发切换。
当服务小区的RSRP低于此门限时，才允许切换，所以建议取值设置得足够大，以保证不对切换造成过多的限制，同时也不必设置得过大，以避免不必要的切换（例如当服务小区的信道质量还很好时UE上报了测量报告，此时可不切换）;取值：97；相当于不启效。
3.1.4UE定时器及常量分析3.1.4.1 T300 TimerT300: RRC连接建立定时器时长。
统计周期：初始接入时从UE发送MSG1开始，到UE接收到MSG4(RRCConnectionSetup or RRCConnectionReject message)停止；取值：600ms;T300超时后，UE将执行以下动作：1）复位MAC层，释放MAC层配置，对所有已建立的RB进行RLC重建；2）通知高层RRC连接失败,结束该过程。
3.1.4.2 T301 TimerT301:RRC连接重建立定时器时长。
统计周期：重建立过程中从UE发送Msg1开始，到UE接收到MSG4(RRCConnectionReestablishment or RRCConnectionReestablishmentReject)结束。
取值：600ms；T301超时后，UE将进入RRC-IDLE状态。
3.1.4.3 T304 TimerT304为切换执行阶段的定时器，从UE接收到RRC CONNECTION RECONFIGURATION（包含MobilityControlInfo ）开始，切换成功标准满足后结束， T304包括了在目标小区的随机接入过程。
推荐取值：2000ms；T304超时后认为切换失败，开始RRC连接重建过程，并开启T311。
3.1.4.4 T310 TimerSTART:Upon detecting physical layer problems i.e. upon receiving N310 consecutive out-of-sync indications from lower layersSTOP:Upon receiving N311 consecutive in-sync indications from lower layers, upon triggering the handover procedure and upon initiating the connection re-establishment procedure取值：500msT310超时后，如果安全性已经激活，进入RRC-IDLE状态；否则执行RRC连接重建立过程。
3.1.4.5 T311 Timer从初始化RRC连接重建立开始，比如T304,T310,T312超时之后开启，到UE接收到RRC CONNECTION REESTABLISHMENT或RRC CONNECTION REESTABLISHMENT REJECT结束。
推荐取值：2000msT311超时后UE进入RRC-IDLE状态3.1.4.6 T320 TimerT320是小区重选优先级的有效时间。
从收到IE T320开始，到进入RRC_CONNECTED状态停止。
取值：30MinT320超时后，解除专有信令提供的小区重选优先级信息。
3.1.4.7 N310接收到底层失步指示的最大次数；当RRC层收到来自底层的N310个“out-of-sync”指示，且T300，T301，T304和T311都没有启动时，启动定时器T310，当T310超时后，如果没有激活安全，则UE进入RRC_IDLE状态，否则UE发起RRC重建立过程取值：2次；3.1.4.8 N311接收到底层同步指示的最大次数；当RRC层收到来自底层的N311个“in-sync”指示，且定时器T310已经启动时，停止T310，取值：1次。
3.1.5ENB协议定时器分析3.1.5.1 S1RLOCpreS1切换准备定时器；每当发送一条HANDOVER REQUIRED消息时，源eNB启动对应的定时器TS1RELOCprep。
