测量目的：测量发射机的载波输出功率是否符合GSM规范的指标。
如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰。
测试方法：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM频段分为124个信道，功率级别为5----33dBm，即LEVEL5----LEVEL19共15个级别；DCS频段分为373个信道（512----885），功率级别为0----30dBm，即LEVEL0----LEVEL15共15个级别；每个信道有15个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm 增减。
射频指标测试介绍之欧阳学文创编之欧阳索引创编
目录欧阳家百（2021.03.07）1GSM部分 (1)1.1常用频段介绍 (1)1.2发射（transmitter）指标 (2)1.2.1发射功率 (2)1.2.2发射频谱（Output RF spectrum<ORFS>） (4)1.2.2.1调制频谱 (4)1.2.2.2开关频谱 (5)1.2.3杂散（spurious emission） (5)1.2.4频率误差（Frequency Error） (6)1.2.5相位误差（Phase Error） (6)1.2.6功率时间模板（PVT） (7)1.2接收（receiver）指标 (8)1.2.1接收误码率（BER） (8)欧阳索引创编2 WCDMA (9)2.1常用频段介绍 (9)2.2发射（Transmitter）指标 (9)2.3接收（receiver）指标 (15)3 CDMA2000 (15)3.1常用频段介绍 (15)3.2发射（transmitter）指标 (16)3.3接收（receiver）指标 (19)4 TD-SCDMA部分 (20)4.1常用频段介绍 (20)4.2发射（transmitter）指标 (20)4.3接收指标（Receiver） (26)1GSM部分1.1常用频段介绍欧阳索引创编1.2发射（transmitter）指标1.2.1发射功率定义：发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手机天线或收集及其天线发射的功率的平均值。
测量目的：测量发射机的载波输出功率是否符合GSM规范的指标。
如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰。
测试方法：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM频段分为124个信道，功率级别为5----33dBm，即LEVEL5----LEVEL19共15个级别；DCS频段分欧阳索引创编为373个信道（512----885），功率级别为0----30dBm，即LEVEL0----LEVEL15共15个级别；每个信道有15个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm增减。
手机GSM射频指标测试简介
手机的发射功率是如何控制的呢？
由于手机不断移动，手机和基站之间的距离不断变化，因此手机的发射功 率不是固定不 变的，基站根据距离远近的不同向手机发出功率级别信号，手机 收到功率级别信号后会自动调整自身的功率，离基站远时发射功率大，离基站 近时发射功率小。具体过程如下：手机中的数据存储器存放有功率级别表，当 手机收到基站发出的功率级别要求时，在CPU的控制下，从功率表中调出相应 的功率级别数据，经数/模转换后变成标准的功率电平值，而手机的实际发射 功率经取样后也转换成一个相应的电平值，两个电平比较产生出功率误差控制 电压，去调节发射机激励放大电路、预放、功放电路的放大量，从而使手机的 发射功率调整到要求的功率级别上。
阻塞和杂散所要求的。
3） 频谱分析仪（所能承受的功率小于1W） 4） 综合测试仪 5） 多径衰落模拟器 6） 衰减器 7） 信号分配器 8） 滤波器或陷波器 9） 功率计、网络分析仪
5．单位换算 1) dBW是表示功率相对的大小，其含义是：以1W作为比较基准时， 用分贝来表示的功率。dBi是表示无线增益的大小，其含义是：以半波 偶极子增益为比较基准，用分贝来表示无线增益。
3）载波（发射）功率
定义
发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手 机天线或 收集及其天线发射的功率的平均值。在测试中发射机输出功率是有用比特 （对常规信道为147比特，对允许接入信道为87比特）功率作平均计算得出。这一 点与测量其他类型设备时的输出功率（无论是平均功率还是峰值功率）定义都是不 同的。（非专业仪器无法辨别有用比特）
测试目的
防止带外频谱辐射，以免引起邻道干扰（指本频道对邻频道产生的干扰）。
测试方法及测试原理
条件参数 GSM频段选1、62、124三个频道，功率级别选最大LEVEL5，频点选±100KHZ、
由于手机不断移动，手机和基站之间的距离不断变化，因此手机的发射功 率不是固定不 变的，基站根据距离远近的不同向手机发出功率级别信号，手机 收到功率级别信号后会自动调整自身的功率，离基站远时发射功率大，离基站 近时发射功率小。具体过程如下：手机中的数据存储器存放有功率级别表，当 手机收到基站发出的功率级别要求时，在CPU的控制下，从功率表中调出相应 的功率级别数据，经数/模转换后变成标准的功率电平值，而手机的实际发射 功率经取样后也转换成一个相应的电平值，两个电平比较产生出功率误差控制 电压，去调节发射机激励放大电路、预放、功放电路的放大量，从而使手机的 发射功率调整到要求的功率级别上。
阻塞和杂散所要求的。
3） 频谱分析仪（所能承受的功率小于1W） 4） 综合测试仪 5） 多径衰落模拟器 6） 衰减器 7） 信号分配器 8） 滤波器或陷波器 9） 功率计、网络分析仪
5．单位换算 1) dBW是表示功率相对的大小，其含义是：以1W作为比较基准时， 用分贝来表示的功率。dBi是表示无线增益的大小，其含义是：以半波 偶极子增益为比较基准，用分贝来表示无线增益。
3）载波（发射）功率
定义
发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手 机天线或 收集及其天线发射的功率的平均值。在测试中发射机输出功率是有用比特 （对常规信道为147比特，对允许接入信道为87比特）功率作平均计算得出。这一 点与测量其他类型设备时的输出功率（无论是平均功率还是峰值功率）定义都是不 同的。（非专业仪器无法辨别有用比特）
测试目的
防止带外频谱辐射，以免引起邻道干扰（指本频道对邻频道产生的干扰）。
测试方法及测试原理
条件参数 GSM频段选1、62、124三个频道，功率级别选最大LEVEL5，频点选±100KHZ、
射频测试方案
2.测试人员：具有相关专业背景和资质的测试工程师；
3.测试场地：符合国家及行业标准的测试实验室。
七、测试流程
1.测试准备：了解被测设备的技术规格，确定测试项目和方法；
2.测试实施：按照测试方案进行各项性能测试；
3.数据分析：对测试数据进行整理、分析，形成测试报告；
4.结果反馈：将测试结果反馈给设备制造商，协助其改进产品性能；
3.评估射频设备的抗干扰能力；
4.检验射频设备在极端环境条件下的可靠性。
三、测试范围
1.射频发射测试；
2.射频接收测试；
3.射频抗干扰测试；
4.射频环境适应性测试。
四、测试依据
1.国家及行业标准：如《无线通信设备射频技术要求》等；
2.设备制造商提供的技术规格书；
3.测试实验室的相关规定。
五、测试项目及方法
5.测试报告：出具符合国家及行业标准的测试报告。
八、测试结果判定
测试结果根据国家及行业标准进行判定，符合标准要求的视为合格，否则为不合格。
九、方案实施与监督
1.本测试方案由测试实验室负责实施；
2.设备制造商应积极配合测试工作，提供必要的技术支持；
3.测试过程中，如有疑问或争议，双方应及时沟通，确保测试工作的顺利进行；
1)使用射频信号发生器产生标准信号，发送至被测设备；
2)使用矢量网络分析仪或其他测试仪器监测被测设备的接收性能；
3)测试结果与标准要求进行比对。
3.射频抗干扰测试
（1）测试内容：邻道干扰抑制、同频干扰抑制、窄带干扰抑制等。
（2）测试方法：
1)使用射频信号发生器产生干扰信号，注入被测设备；
2)观察被测设备在干扰条件下的性能变化；
3)按照国家标准和设备制造商的技术规格要求，对测试结果进行评估。
3.测试场地：符合国家及行业标准的测试实验室。
七、测试流程
1.测试准备：了解被测设备的技术规格，确定测试项目和方法；
2.测试实施：按照测试方案进行各项性能测试；
3.数据分析：对测试数据进行整理、分析，形成测试报告；
4.结果反馈：将测试结果反馈给设备制造商，协助其改进产品性能；
3.评估射频设备的抗干扰能力；
4.检验射频设备在极端环境条件下的可靠性。
三、测试范围
1.射频发射测试；
2.射频接收测试；
3.射频抗干扰测试；
4.射频环境适应性测试。
四、测试依据
1.国家及行业标准：如《无线通信设备射频技术要求》等；
2.设备制造商提供的技术规格书；
3.测试实验室的相关规定。
五、测试项目及方法
5.测试报告：出具符合国家及行业标准的测试报告。
八、测试结果判定
测试结果根据国家及行业标准进行判定，符合标准要求的视为合格，否则为不合格。
九、方案实施与监督
1.本测试方案由测试实验室负责实施；
2.设备制造商应积极配合测试工作，提供必要的技术支持；
3.测试过程中，如有疑问或争议，双方应及时沟通，确保测试工作的顺利进行；
1)使用射频信号发生器产生标准信号，发送至被测设备；
2)使用矢量网络分析仪或其他测试仪器监测被测设备的接收性能；
3)测试结果与标准要求进行比对。
3.射频抗干扰测试
（1）测试内容：邻道干扰抑制、同频干扰抑制、窄带干扰抑制等。
（2）测试方法：
1)使用射频信号发生器产生干扰信号，注入被测设备；
2)观察被测设备在干扰条件下的性能变化；
3)按照国家标准和设备制造商的技术规格要求，对测试结果进行评估。
射频指标及测试方法
22
接收灵敏度
接收灵敏度是指收信机在满足一定的误码率 性能条件下收信机输入端需输入的最小信号电 平。衡量收信机误码性能主要有帧删除率 (FER)、残余误比特率(RBER)和误比特率(BER)三 个参数。(BER是收到的错误的比特数与总比特数 之比。RBER是当帧被删除时，只测量剩余帧的 BER。FER是在观察的时间段里被删除的帧占总 传送帧数的百分比.)
(**)DCS1800话机 -30dBc或 -20dBm，选其中较大者
14
最低下限
GSM 900：-59dBc 或–54dBm，选其中最高者， 除了时槽超前執行槽，因此許可之位準可至59dBc或–36dBm，选其中最高者。 DCS 1800：-48dBc或-48dBm，选其中最高者。
15
ห้องสมุดไป่ตู้
频谱
16
30
2.相位误差峰值Peak phase error 若Peak phase error＜7deg，则相位误差峰值为 优； 若7deg≤Peak phase error≤l0deg，则相位误 差峰值为良好； 若10deg≤Peak phase error≤20deg则相位误差 峰值为一般； 若Peak phase error＞20deg，则这项指标为不 合格。
31
3.相位误差有效值 若RMS phase error＜2．5deg，则相位误差有效 值为优； 若2．5deg≤RMS phase error≤4deg，则相位误 差有效值为良好； 若4deg≤RMS phase error≤5deg，则相位误差 有效值为一般； 若RMS phase error＞5deg，则这项指标为不合 格。
37
GPRS的服务类型 按所提供的服务种类来说，现在有 Class A、B、 C三种。 ClassA可以在上网的同时接听电话，其技术含义 是同时支持包交换（数据）和电路交换（语 音）。 ClassB可以上网和接电话，但不能同时进行，其 技术含义是虽然也支持包交换和电路交换，但不 可在同一时刻支持包交换和电路交换，状态可以 切换； ClassC则只能上网，什么时候都不能打电话，其 技术含义是它只支持包交换。
接收灵敏度
接收灵敏度是指收信机在满足一定的误码率 性能条件下收信机输入端需输入的最小信号电 平。衡量收信机误码性能主要有帧删除率 (FER)、残余误比特率(RBER)和误比特率(BER)三 个参数。(BER是收到的错误的比特数与总比特数 之比。RBER是当帧被删除时，只测量剩余帧的 BER。FER是在观察的时间段里被删除的帧占总 传送帧数的百分比.)
(**)DCS1800话机 -30dBc或 -20dBm，选其中较大者
14
最低下限
GSM 900：-59dBc 或–54dBm，选其中最高者， 除了时槽超前執行槽，因此許可之位準可至59dBc或–36dBm，选其中最高者。 DCS 1800：-48dBc或-48dBm，选其中最高者。
15
ห้องสมุดไป่ตู้
频谱
16
30
2.相位误差峰值Peak phase error 若Peak phase error＜7deg，则相位误差峰值为 优； 若7deg≤Peak phase error≤l0deg，则相位误 差峰值为良好； 若10deg≤Peak phase error≤20deg则相位误差 峰值为一般； 若Peak phase error＞20deg，则这项指标为不 合格。
31
3.相位误差有效值 若RMS phase error＜2．5deg，则相位误差有效 值为优； 若2．5deg≤RMS phase error≤4deg，则相位误 差有效值为良好； 若4deg≤RMS phase error≤5deg，则相位误差 有效值为一般； 若RMS phase error＞5deg，则这项指标为不合 格。
37
GPRS的服务类型 按所提供的服务种类来说，现在有 Class A、B、 C三种。 ClassA可以在上网的同时接听电话，其技术含义 是同时支持包交换（数据）和电路交换（语 音）。 ClassB可以上网和接电话，但不能同时进行，其 技术含义是虽然也支持包交换和电路交换，但不 可在同一时刻支持包交换和电路交换，状态可以 切换； ClassC则只能上网，什么时候都不能打电话，其 技术含义是它只支持包交换。
射频测试方法123汇总
射频测试方法123汇总射频测试是对无线通信设备的性能和质量进行评估的重要手段之一、下面是射频测试的一些常用方法的汇总：1.功率测试：射频设备的输出功率是衡量设备性能的一个重要指标。
功率测试可以通过连接一个功率计或者谐波分析仪来实现。
2.敏感度测试：敏感度是指设备在接收弱信号时的表现。
敏感度测试可以通过连接一个信号发生器和一个功率计来实现。
信号发生器产生一个弱信号，然后通过功率计测量设备的输出功率，从而确定设备的敏感度。
3.谱分析：谱分析是对设备发送信号频谱进行分析的一种方法。
通过连接一个谱仪，可以获取设备输出信号的频谱信息，从而了解设备的频率特性和信号质量。
4.频率偏移：频率偏移是指设备输出信号的频率与预期频率之间的差异。
频率偏移测试可以通过连接一个频率计或者频谱分析仪来实现。
5.带宽测试：带宽是设备能够传输的频率范围。
带宽测试可以通过连接一个信号发生器和一个频谱分析仪来实现。
信号发生器产生一个宽带信号，然后通过频谱分析仪测量信号的频率范围，从而确定设备的带宽。
6.调制误差测试：调制误差是指设备发送信号与理想信号之间的差异。
调制误差测试可以通过连接一个频谱分析仪和一个信号发生器来实现。
信号发生器产生一个理想信号，然后通过频谱分析仪测量设备发送信号的频谱，从而确定设备的调制误差。
7.信噪比测试：信噪比是指设备发送信号中有用信号与噪声信号的比例。
信噪比测试可以通过连接一个信号发生器和一个功率计来实现。
信号发生器产生一个有用信号，然后通过功率计测量设备发送信号中的有用功率和总功率，从而确定设备的信噪比。
8.多径测试：多径是指信号在传播过程中通过多条路径到达接收器并产生干扰。
多径测试可以通过连接多个天线和一个功率计来实现。
通过测量不同路径上的干扰信号强度，可以确定设备的多径接收性能。
9.中频测试：中频测试是对设备中频信号进行测量和分析的一种方法。
中频测试可以通过连接一个频谱分析仪和一个中频信号发生器来实现。
射频指标的测试方法
射频指标的测试方法射频（Radio Frequency，RF）指标的测试方法是评估无线通信设备性能的重要手段之一，包括信号强度、信噪比、频谱带宽、频率误差、相位噪声等指标。
下面将详细介绍射频指标的测试方法。
1.信号强度测试：信号强度是衡量射频通信质量的重要指标之一、测试方法包括测量信号接收功率和发射功率。
接收功率测试可以使用光谱分析仪或功率计等仪器，将设备的天线连接到测试设备，并测量接收到的射频信号的功率。
发射功率测试可以使用功率计、天线分析仪或频谱分析仪等仪器，通过测量设备发射的射频信号功率来评估发射功率。
2.信噪比测试：信噪比是衡量射频通信系统性能的指标之一、测试方法包括测量信号功率和背景噪声功率。
信号功率可以通过功率计或频谱分析仪来测量，背景噪声功率可以通过无信号输入时的频谱或功率测量获得。
然后，计算信噪比等于信号功率减去背景噪声功率。
3.频谱带宽测试：频谱带宽是指射频信号频谱的宽度，用于评估通信信道的有效传输能力。
测试方法包括使用频谱分析仪测量射频信号的频谱，然后通过分析频谱曲线的宽度来确定频谱带宽。
4.频率误差测试：频率误差是指设备实际输出频率与理论频率之间的差值。
测试方法包括使用频谱分析仪或频率计等仪器，将设备的输出信号连接到测试设备，并测量输出信号的频率。
然后，与设备的理论频率进行比较，计算频率误差。
5.相位噪声测试：相位噪声是指射频信号相位的随机变化。
测试方法包括使用相位噪声测试仪或频谱分析仪等仪器，将设备的输出信号连接到测试设备，并测量输出信号的相位噪声。
常用的相位噪声度量单位为分贝/赫兹（dBc/Hz）。
除了上述常见的射频指标测试方法外，还有其他射频指标的测试方法，例如功率谱密度测试、穿透损耗测试、带内波动测试等。
测试方法的选择取决于需要评估的具体指标和设备特性。
在进行射频指标测试时，需要使用适当的测试设备和测试仪器，如频谱分析仪、功率计、天线分析仪等。
同时，测试环境的选择也很重要，应尽量减少外部干扰和背景噪声，以确保测试结果的准确性和可靠性。
射频指标的测试方法11页

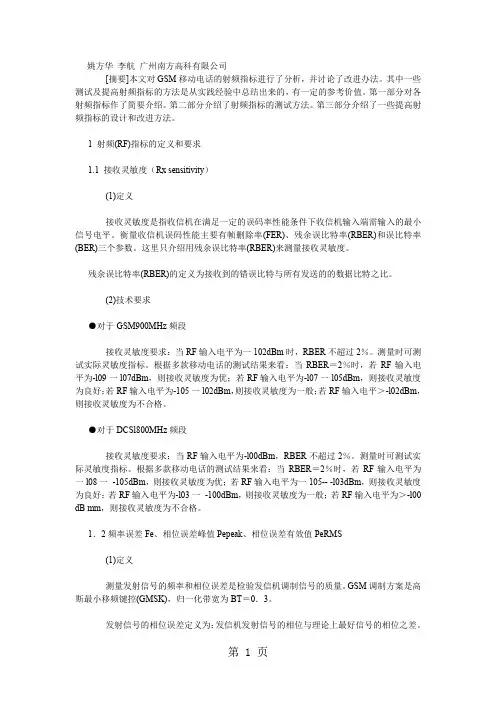

姚方华李航广州南方高科有限公司[摘要]本文对GSM移动电话的射频指标进行了分析，并讨论了改进办法。
其中一些测试及提高射频指标的方法是从实践经验中总结出来的，有一定的参考价值。
第一部分对各射频指标作了简要介绍。
第二部分介绍了射频指标的测试方法。
第三部分介绍了一些提高射频指标的设计和改进方法。
1 射频(RF)指标的定义和要求1.1 接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。
衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。
这里只介绍用残余误比特率(RBER)来测量接收灵敏度。
残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。
(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为一102dBm时，RBER不超过2％。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为-l09一l07dBm，则接收灵敏度为优；若RF输入电平为-l07一l05dBm，则接收灵敏度为良好；若RF输入电平为-105一l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。
●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2％。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为一l08一-105dBm，则接收灵敏度为优；若RF输入电平为一105-- -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03一-100dBm，则接收灵敏度为一般；若RF输入电平为＞-l00 dB mm，则接收灵敏度为不合格。
1．2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。
(完整版)射频指标测试介绍
目录1GSM部分 (1)1.1常用频段介绍 (1)1.2发射（transmitter）指标 (2)1.2.1发射功率 (2)1.2.2发射频谱（Output RF spectrum<ORFS>） (4)1.2.2.1调制频谱 (4)1.2.2.2开关频谱 (5)1.2.3杂散（spurious emission） (5)1.2.4频率误差（Frequency Error） (6)1.2.5相位误差（Phase Error） (6)1.2.6功率时间模板（PVT） (7)1.2接收（receiver）指标 (8)1.2.1接收误码率（BER） (8)2 WCDMA (9)2.1常用频段介绍 (9)2.2发射（Transmitter）指标 (9)2.3接收（receiver）指标 (15)3 CDMA2000 (15)3.1常用频段介绍 (15)3.2发射（transmitter）指标 (16)3.3接收（receiver）指标 (19)4 TD-SCDMA部分 (20)4.1常用频段介绍 (20)4.2发射（transmitter）指标 (20)4.3接收指标（Receiver） (26)1GSM部分1.1常用频段介绍1.2发射（transmitter）指标1.2.1发射功率定义：发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手机天线或收集及其天线发射的功率的平均值。
测量目的：测量发射机的载波输出功率是否符合GSM规范的指标。
如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰。
测试方法：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM频段分为124个信道，功率级别为5----33dBm，即LEVEL5----LEVEL19共15个级别；DCS频段分为373个信道（512----885），功率级别为0----30dBm，即LEVEL0----LEVEL15共15个级别；每个信道有15个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm增减。
射频指标及测试方法
射频指标及测试方法射频指标是指在射频电路设计和测试中用来描述电路性能的参数。
它们包括射频功率、频率、增益、带宽、噪声系数、相位噪声等指标。
下面将介绍几个常见的射频指标及其测试方法。
1.射频功率：射频功率是指射频信号在电路中传输或输出时的功率大小。
常用的射频功率单位有瓦特（W）、分贝毫瓦（dBm）等。
测试射频功率的方法主要有功率计和功率分配器。
-功率计是一种可以测量射频信号功率的仪器。
它通过接收射频信号并测量其功率大小，适用于不同功率级别的测量。
-功率分配器是一种可以将射频信号分配给多个测量点的设备。
它通常包含多个输出端口和一个输入端口，可以将输入信号按照一定的功率比例分配到各个输出端口上，用于同时测量多个信号的功率。
2.频率：频率是指射频信号的振荡频率。
在射频电路设计和测试中，往往需要准确测量射频信号的频率。
常用的测量方法有频谱仪和频率计。
-频谱仪是一种可以将射频信号的频谱显示出来的仪器。
它可以显示出信号的频率分布情况，包括主要的频率成分和谐波成分。
通过观察频谱仪上的显示，可以准确测量射频信号的频率。
-频率计是一种可以直接测量射频信号的频率的仪器。
它可以通过连接到射频电路上，直接读取射频信号的频率值。
3.增益：增益是指射频信号在电路中传输或放大时的信号增强的程度。
在射频电路设计和测试中，测量增益是非常重要的。
常用的测量方法有功率计和射频网络分析仪。
-功率计测量增益的方法是通过测量射频信号的输入功率和输出功率，计算出功率的增益。
-射频网络分析仪是一种可以测量射频电路的传输属性的仪器。
它可以通过测量射频电路的S参数（散射参数），计算出射频信号在电路中的增益。
4.带宽：带宽是指射频信号的频率范围。
在射频电路设计和测试中，测量带宽是评估电路性能的重要指标。
常用的测量方法有频谱仪和网络分析仪。
-频谱仪测量带宽的方法是通过观察频谱仪上的显示，找到射频信号的起始频率和终止频率，计算出频率范围，即为带宽。
-网络分析仪测量带宽的方法是通过测量射频电路的S参数，找到电路的3dB带宽，即为带宽。
