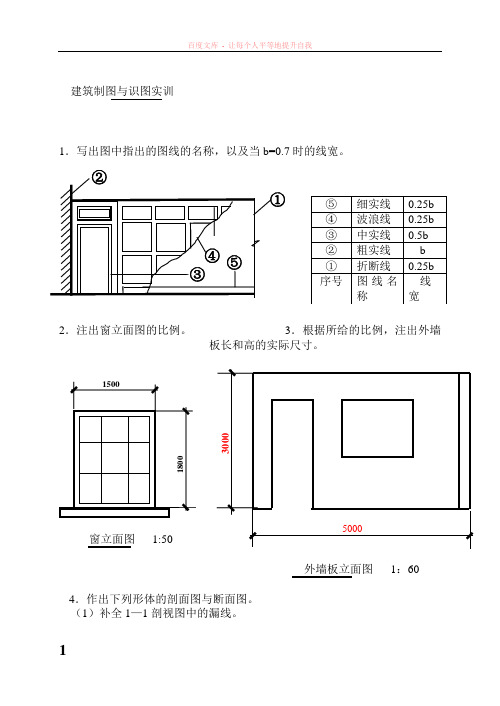

50003000① ⑤ ④ ③ 15001800②建筑制图与识图实训1．写出图中指出的图线的名称，以及当b=0.7时的线宽。
2．注出窗立面图的比例。
3．根据所给的比例，注出外墙板长和高的实际尺寸。
窗立面图 1:50外墙板立面图 1：604．作出下列形体的剖面图与断面图。
（1）补全1—1剖视图中的漏线。
⑤ 细实线 0.25b ④ 波浪线 0.25b③ 中实线 0.5b② 粗实线 b① 折断线 0.25b 序号 图线名称 线宽（1）作1—1剖面图。
111－1剖面图（2）作形体的半剖视图。
（3）补绘1—1剖视图。
22—2剖面图1－1剖面图（4）补绘2—2剖视图（雨篷的材料为钢筋混凝土）。
21 122 —2剖面1—1剖面（5）补绘1—1阶梯剖视图。
2---2剖面图1 11 1 剖面图22（6）补绘1—1、2—2、3—3断面图。
1—1断面图2—2断面图3—3断面图━━━━━━━━━━━━━━━（7）补画1—1阶梯剖面图。
233 1121－1剖面图5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°，长度宜为2～3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。

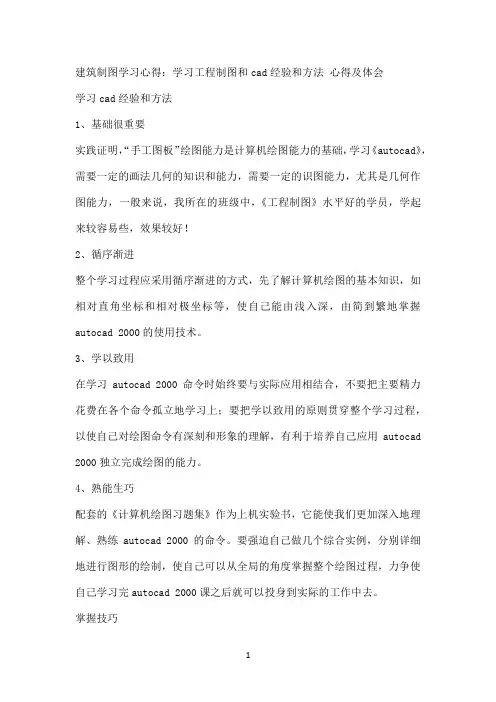

建筑制图学习心得：学习工程制图和cad经验和方法心得及体会学习cad经验和方法1、基础很重要实践证明，“手工图板”绘图能力是计算机绘图能力的基础，学习《autocad》，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图能力，一般来说，我所在的班级中，《工程制图》水平好的学员，学起来较容易些，效果较好！2、循序渐进整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握autocad 2000的使用技术。
3、学以致用在学习autocad 2000命令时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上；要把学以致用的原则贯穿整个学习过程，以使自己对绘图命令有深刻和形象的理解，有利于培养自己应用autocad 2000独立完成绘图的能力。
4、熟能生巧配套的《计算机绘图习题集》作为上机实验书，它能使我们更加深入地理解、熟练autocad 2000的命令。
要强迫自己做几个综合实例，分别详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程，力争使自己学习完autocad 2000课之后就可以投身到实际的工作中去。
掌握技巧1、常见问题要弄懂（1）同样画一张图，有的同学画的大小适中，有的同学画的图形就很小，甚至看不见，这是为什么？这是因为绘图区域界限的设定操作没有做，或虽用limits命令进行了设定，但忘记了用zoom命令中的all选项对绘图区重新进行规整。
绘图区域的设定是根据实际的绘图需要来进行的。
（2）有同学用线型名称为“hidden”的线型画线段，但发现画出的线段看上去像是实线，这是什么原因引起的？这是“线型比例”不合适引起的，也就是说“线型比例”太大，也可能是太小。
解决问题的办法是将线型管理器对话框打开，修改其“全局比例因子”至合适的数值即可。
（3）在进行尺寸标注以后，有时发现不能看到所标注的尺寸文本，这是什么原因引起的？这是因为尺寸标注的整体比例因子设置得太小，将尺寸标注方式对话框打开，修改其数值变大即可。
建筑制图基础作业 1 参照答案一、依照立体图中各点的空间地址，画出它们的投影图。
二、已知A、 B、C 三点的两面投影，试求出第三投影，并作出立体图。
三、已知点 B 在点 A 左方 25mm ，下方 10mm ，前方 18mm ，求出 B 点的三面投影，并完成 A 点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对地址，并标出各特别地址直线
对投影面倾角的真实大小。
五、画出平面的第三投影，判断各平面对投影面的相对地址，并标出各特出地址平面对投影面倾角的真实大小。
(1) 三角形是面
(2) 三角形是面
六、在三角形ABC 内取一点D，使其距H 面 12mm ，距V 面 20mm 。
七、在三角形ABC 内作一距V 面 15mm的正平线。
八、完成五边形的正面投影( 已知AB 为侧平线)。
九、在AB 线段上取一点C，使得AC∶CB= 2∶3。
十、已知 C 点在AB 线段上，求 C 点的水平投影 ( 用两种方法 )。
合用文档十一、已知M、 N 两点在ABC 平面上，补求它们的第二投影。
十二、已知AB、CD 两直线订交于K 点，求AB 直线的正面投影。
十三、已知AB 线段的正面投影和对V 面的倾角β=30°，补全其水平投影。
十四、求点 A 到直线CD 的垂直距离。
十五、求直线AB 与 P 面的交点，并鉴识直线AB的可见性。
十六、求直线MN 与 ABC 平面的交点，并判别直线MN的可见性。
建筑制图与识图实训小作业一学号姓名得分教师签字1．写出图中指出的图线的名称，以及当b=0.7 时的线宽。
②①⑤细实线0.25b④波浪线0.25b③中实线0.5b④ ⑤②粗实线b①折断线0.25b③序号图线名称线宽2．注出窗立面图的比例。
3．根据所给的比例，注出外墙板长和高的实际尺寸。
15003815000窗立面图1:50外墙板立面图1：604．作出下列形体的剖面图与断面图。
（1）补全 1—1 剖视图中的漏线。
（1）作 1— 1 剖面图。
111－ 1 剖面图（ 2）作形体的半剖视图。
（3）补绘 1— 1 剖视图。
21122— 2剖面图1 － 1 剖面图（4）补绘 2— 2 剖视图（雨篷的材料为钢筋混凝土）。
21122 — 2 剖面1 — 1 剖面（5）补绘 1— 1 阶梯剖视图。
1 1 剖面图2---2 剖面图2112（ 6）补绘 1— 1、 2— 2、 3— 3 断面图。
3213121— 1 断面图2— 2 断面图3— 3 断面图━━━━━━━━━━━━━━━（7）补画 1— 1 阶梯剖面图。
1－ 1 剖面图5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有 6 种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针 45°，长度宜为 2～ 3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
建筑制图基础作业1参考答案
一、根据立体图中各点的空间位置，画出它们的投影图。
二、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。
三、已知点B 在点A 左方25mm，下方10mm，前方18mm，求出B 点的三面投影，并完成A 点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。
(1)三角形是_________面
(2)三角形是_________面
六、在三角形ABC 内取一点D，使其距H 面12mm，距V 面20mm。
七、在三角形ABC 内作一距V 面15mm 的正平线。
八、完成五边形的正面投影(已知AB 为侧平线)。
九、在AB 线段上取一点C，使得AC∶CB= 2∶3。
十、已知C 点在AB 线段上，求C 点的水平投影(用两种方法)。
十一、已知M、N 两点在ABC 平面上，补求它们的第二投影。
十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。
十三、已知AB 线段的正面投影和对V 面的倾角β=30°，补全其水平投影。
十四、求点A 到直线CD 的垂直距离。
十五、求直线AB 与P 面的交点，并判别直线AB 的可见性。
十六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。
中央广播电视大学人才培养模式改革与开放教育试点2017学年度第二学期建筑制图基础实训形成性考核册姓名梁海龙学号专业建筑专科教学点祁门电大黄山广播电视大学作业一1、写出图中指出的图线的名称，以及当b=时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例，注出外墙板长河高的实际尺寸。
窗立面图1:45外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
（2）作形体的半剖面图。
（3）补绘1—1剖面图。
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图12 21 2—2剖面图 1 12 2 1—1剖面2---2剖面图111 1剖面图2（6）补绘1—1、2—2、3—3断面图。
2 33 1 12（7）补画1—1阶梯剖面图。
5、简答题（1）土木工程制图中的图线有几种其用途有何不同答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°，长度宜为2～3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用在注写图名时要注意哪些规定答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么两者又有何联系答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影，而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；②通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
建筑制图与识图实训1．写出图中指出的图线的名称，以及当b=0.7时的线宽。
2．注出窗立面图的比例。
3．根据所给的比例，注出外墙板长和高的实际尺寸。
窗立面图 1:50墙板立面图 1：604．作出下列形体的剖面图与断面图。
（1）补全1—1剖视图中的漏线。
（1）作1—1剖面图。
（2）作形体的半剖视图。
（3）补绘1—1剖视图。
2 — 2剖面（3断面图（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；1—1剖面②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°，长度宜为2～3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影，而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；②通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体的形状和结构表达完整、清晰的前提下，为减少画图工作量和看图方便而确定的。

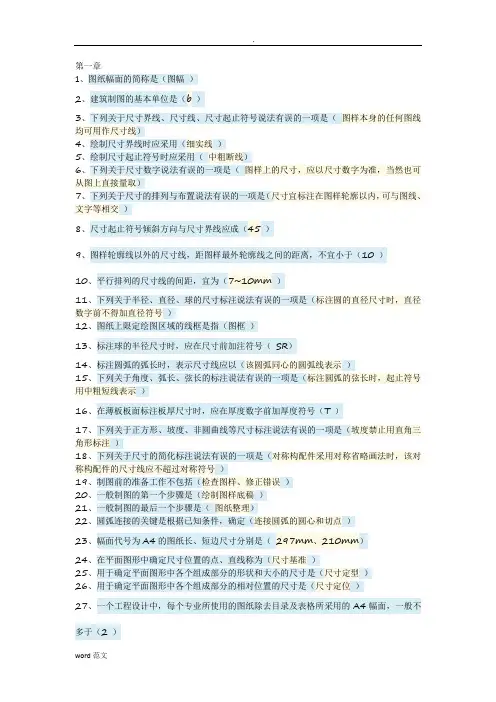

第一章1、图纸幅面的简称是（图幅）2、建筑制图的基本单位是（b ）3、下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（图样本身的任何图线均可用作尺寸线）4、绘制尺寸界线时应采用（细实线）5、绘制尺寸起止符号时应采用（中粗断线）6、下列关于尺寸数字说法有误的一项是（图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取）7、下列关于尺寸的排列与布置说法有误的一项是（尺寸宜标注在图样轮廓以内，可与图线、文字等相交）8、尺寸起止符号倾斜方向与尺寸界线应成（45 ）9、图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（10 ）10、平行排列的尺寸线的间距，宜为（7~10mm ）11、下列关于半径、直径、球的尺寸标注说法有误的一项是（标注圆的直径尺寸时，直径数字前不得加直径符号）12、图纸上限定绘图区域的线框是指（图框）13、标注球的半径尺寸时，应在尺寸前加注符号（ SR）14、标注圆弧的弧长时，表示尺寸线应以（该圆弧同心的圆弧线表示）15、下列关于角度、弧长、弦长的标注说法有误的一项是（标注圆弧的弦长时，起止符号用中粗短线表示）16、在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（T ）17、下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（坡度禁止用直角三角形标注）18、下列关于尺寸的简化标注说法有误的一项是（对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号）19、制图前的准备工作不包括（检查图样、修正错误）20、一般制图的第一个步骤是（绘制图样底稿）21、一般制图的最后一个步骤是（图纸整理）22、圆弧连接的关键是根据已知条件，确定（连接圆弧的圆心和切点）23、幅面代号为A4的图纸长、短边尺寸分别是（ 297mm、210mm）24、在平面图形中确定尺寸位置的点、直线称为（尺寸基准）25、用于确定平面图形中各个组成部分的形状和大小的尺寸是（尺寸定型）26、用于确定平面图形中各个组成部分的相对位置的尺寸是（尺寸定位）27、一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（2 ）28、图形与实物相对应的线性尺寸之比称为（比例）29、图形与实物相对应的线性尺寸之比称为（1 ）30、图样及说明中的汉字宜采用（长仿宋体）31、制图的基本规定要求数量的数值注写应采用（正体阿拉伯数字）32、图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（75 ）第二章1、在制图中，把光源称为（投影中心）2、平行投影法又分为（正投影法和斜投影法）3、在建筑制图中，最常用的投影法是平行投影法中的（正投影法）4、形成物体的最基本几何元素包括（点、直线和平面）5、点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（同素性）6、点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（同素性）7、线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（定比性）8、两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（平行性）9、当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（全等性）10、当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（积聚性）11、H面是指（水平投影面）12、在制图中，把光线称为（投影线）13、W面是指（侧立投影面）14、V面是指（正立投影面）15、在H面上得到的正投影图叫（水平投影图）16、在V面上得到的正投影图叫（正面投影图）17、在W面上得到的正投影图叫（侧面投影图）18、投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（宽相等）19、投影面展开之后，V、W两个投影上下对齐，这种关系称为（高平齐）20、投影面展开之后，V、H两个投影左右对齐，这种关系称为（长对正）21、正投影图是（用平行投影的正投影法绘制的多面投影图）22、下面关于正投影图特性说法有误的一项是（正投影图能反映形体各主要侧面的真实形状和大小）23、在制图中，把承受影子的面称为（投影面）24、轴测投影图是（用平行投影的正投影法绘制的单面投影图）25、下面关于轴侧投影图相关说法有误的一项是（轴侧投影图能反映形体各主要侧面的真实形状和大小）26、透视投影图是（用中心投影法绘制的单面投影图）27、下面关于透视投影图相关说法有误的一项是（透视投影图与照相原理一致，它是以人眼为投影中心）28、标高投影图是（是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影）29、在制图中，形成投影的方法称为（投影法）30、中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（愈大）31、投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（中心投影）32、当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（平行投影）33、平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（不变）34、当投影线倾斜于投影面时所作出的平行投影，称为（斜投影）第三章1、构成形体最基本的几何元素是（点）2、在投影理论中，对于物体只研究其形状、大小、位置，而它的物理性质、化学性质都不涉及到，这种物体称为（形体）3、点的正面投影和侧面投影的连线垂直于（OZ轴）4、点在某一投影面上的投影是（点5、投影法中规定空间点选用字母是应（大写字母）6、投影法中规定，空间点在H面的投影选用字母是应（小写字母）7、投影法中规定，空间点在V面的投影选用字母是应（右上角加一撇的小写字母）8、投影法中规定，空间点在W面的投影选用字母是应（右上角加两撇的小写字母）9、如果空间点的位置用A（x，y，z）形式表示，那么它的H面投影的坐标应为（a（x，y，0））10、如果空间点的位置用A（x，y，z）形势表示，那么它的V面投影的坐标应为（a’（x，0，z））11、如果空间点的位置用A（x，y，z）形势表示，那么它的W面投影的坐标应为（a’’（0，y，z））12、比较x坐标的大小，可以判断两点某方向的位置关系，通常x坐标大的点在（左）13、比较y坐标的大小，可以判断两点某方向的位置关系，通常y坐标大的点在（前）14、比较z坐标的大小，可以判断两点某方向的位置关系，通常z坐标大的点在（左15、平行于一个投影面，倾斜于另两个投影面的直线，称为（投影面平行线16、与H面平行的直线称为（不能确定17、与V面平行的直线称为（正平线18、与W面平行的直线称为（侧平线19、垂直于某一投影面的直线，称为（投影面垂直线20、下列关于重影点投影可见性的判别方法说法有误的一项是（对水平重影点，观者从上向下看，上面一点看得见，下面一点看不见21、水平投影重合的两个点，称为（不能确定22、直线在三面投影体系中，按其对投影面的相对位置可分为（投影面平行线、投影面垂直线和一般位置直线23、下列关于投影面平行线特性说法有误的一项是（直线在另两个投影面上的投影，垂直于相应的投影轴24、下列关于投影面垂直线特性说法有误的一项是（直线在所垂直的投影面上的投影反映实长25、与H面垂直的直线称为（铅垂线26、与W面垂直的直线称为（侧垂线27、与V面垂直的直线称为（正垂线28、与三个投影面都倾斜的直线，称为（一般位置直线29、两直线相交的交点个数是（130、在投影图上，如果两直线有两同面投影，而交点的连线不垂直于相应的投影轴，则两直线的关系是（相交31、直角的一边平行于某一投影面，则该直角在该投影面上的投影是（直角32、如果两直线在某一投影面上的投影互相垂直，而且其中有一条直线平行于该投影面，则两直线在空间位置的关系是（垂直33、与一个投影面平行的平面称为（投影面平行面34、与一个投影面垂直的平面称为（投影面垂直面35、平行于H面的平面称为（水平面36、平行于W面的平面称为（侧平面37、平行于V面的平面称为（正平面38、垂直于H面的平面称为（铅锤面39、垂直于W面的平面称为（侧垂面40、垂直于V面的平面称为（正垂面41、下列关于投影面平行面说法错误的一项是（水平面的V面和W面投影积聚为一点42、下列关于投影面平行面说法错误的一项是（水平面的V面和W面投影积聚为一点43、下列几何元素不可用来确定平面的是（一直线和线内一点44、如果直线经过平面上的两个点，则直线与平面的关系是（直线必定在平面内45、如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（直线必定在平面内46、平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（垂直47、平面内对其投影面倾角最大的某一条直线称为（最大斜度线48、下列关于直线与平面相交说法错误的一项是（直线与平面相交有两个交点49、当两个铅垂面相交，其交线应为一（铅垂线50、当两个正垂面相交，其交线应为一（正垂线51、当两个侧垂面相交，其交线应为一（侧垂线52、下列关于平面与平面相交说法错误的一项是（平面与平面相交有两个交点第四章1、基本形体可分为两大类，分别为（平面立体和曲面立体2、正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（矩形, 直线3、正三棱柱放置位置为上下三角形底面为水平面，则其V面投影形状轮廓为（矩形, 直线4、下列关于棱台说法错误的一项是（正四棱台上下底面为水平面，左右侧面为正垂面，则前后侧面为铅垂面5、下列各形体均属于曲面立体的是（球体、圆锥体、圆柱体6、某圆柱其轴线垂直于水平面，其上下底面为水平圆，则圆柱面上各素线为（铅垂线7、下列关于圆锥及投影作图方法说法有误的一项是（圆锥底面为水平圆时，其正面投影和侧面投影积聚为正平线8、下列关于圆球及投影作图方法说法有误的一项是（球面的三个投影为三个大小不等的圆9、下列关于截交线说法有误的一项是（曲面体截交线的形状一定是由直线段围成的平面多边形10、下列关于圆柱截交线说法有误的一项是（当截平面平行于圆柱轴线时，它与圆柱面的截交线为一圆形11、平面切割圆锥时，根据平面与圆柱轴线的相对位置的不同，其截交线的形状不可能为（四边形12、平面立体又分为（棱柱体和棱锥体13、平面切割圆球时，其截交线的形状为（圆形14、平面切割圆球时，其截交线的投影不可能是（四边形15、下列关于圆球截交线说法有误的一项是（当截平面与投影面垂直时，截交线圆在投影面上的投影为抛物线16、相贯体表面的交线称为（相贯线17、下列关于形体相贯线说法有误的一项是（两曲面立体相交，其相贯线通常为平面多边形18、下列关于平面立体和曲面立体的相贯说法有误的一项是（绘制相贯线时，应先求每段曲线和直线，再求出曲线和直线的转折点19、两曲面体的相贯线的形状绝大多数为（平面直线20、侧棱垂直于底面的棱柱为（直棱柱21、侧棱倾斜于底面的棱柱为（斜棱柱22、当直棱柱的底面为正多边形时，称为（正棱柱23、当长方体放置位置为上下底面为水平面，前后两个侧面为正平面，则左右两个侧面为（侧平面24、当长方体放置位置为前后两个侧面为正平面，则左右两个侧面为侧平面，则上下底面为（水平面25、正六棱柱放置位置为上下底面为水平面，前后两个侧面为正平面，则左右四个侧面为（铅垂面26、当长方体放置位置为上下底面为水平面，左右两个侧面为侧平面，则前后两个侧面为（侧平面第五章1、下列关于组合体相关说法有误的一项是（绘制组合体的投影图最后一步是进行形体分析2、为能正确、迅速、清晰地画出组合体的三面投影图，首先应（进行形体分析3、读图的基本方法可概括为两类，分别为（形体分析和线面分析第六章1、下列关于轴侧投影图性质说法有误的一项是（形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴2、下面关于轴侧图相关说法有误的一项是（正轴测图投影方向垂直于投影面，比较接近人的视觉第七章1、将形体的某一局部结构形状向基本投影面作正投影，所得到的投影图称为（局部视图2、为了表达形体倾斜于基本投影面部分的真实形状，可以设置一个与该部分表面平行的辅助投影面，然后将该部分向辅助投影面作正投影，所得到的视图称为（斜视图3、下列关于剖面图相关说法有误的一项是（对剖切面没有切到、但沿投射方向可以看见部分的轮廓线不得用中粗实线画出4、假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为（基本视图识图、读图1、在图1中，与投影面V平行的直线有（ 2 ）条2、在图1中，与投影面V垂直的直线是（ BC）3、在图1中，所有投影面上的重影点有（ 2 ）个4、在图1中，C点W面的投影点是（ D点）5、在图2中，与投影面H平行的平面有（△ABC ）6、在图2中，与投影面V垂直的平面有（ 2 ）个7、在图2中，侧垂面是（△AEF）8、在图2中，与三个投影面都倾斜的平面是（△ACE ）9、在图3中，点A与点B是（ V面）重影点10、在图4中，平行于V投影面的直线共（ 2 ）条11、在图4中，垂直于W投影面的平面共（ 2 ）个12、图4中的物体应为（棱台）13、图4中的所有投影面上的重影点共有（ 10 ）个14、图4中直线AB和BC的夹角为（钝角）15、在图3中，点A在点B的（正前方）16、在图5中，点A在点B的（右下方17、在图5中，直线EC为（正垂线18、在图5中，平行于H投影面的直线共（119、在图5中，在B点右下方的点有（220、图6中的物体应为（棱柱21、图6中的所有投影面上的重影点共有（16）个22、图6中直线AB和BC的夹角为（钝角23、图6中，铅垂面应为（ 2）个24、图6中，侧垂线应为（4）条25、图7中，直线AB的实际长度为（15mm26、图7中，直线AB与水平面的夹角为（30o27、图7中，直线AB为（正平线28、图7中，点A位于点 B 的左下方（29、图8中，各投影面上的重影点共有（8）个30、图8中水平面总共有（231、图8中的铅垂面为（平面ABCD32、图8中，平面ADHE垂直于（W面33、图8中，C点的正面重影点为（B点34、在图9中，在C点后方的点为（A点、B点35、在图9中，在B点左方的点有（1）个36、如图10所示，直线AB和直线BC的位置关系是（垂直相交37、图10中，直线BC为（水平线38、图11中直线AG和CD的位置关系为（垂直39、如图12所示，直线AB与CD的位置关系为（交叉40、图13中直线AB与平面P交于点K（未给出）；图14中直线CD与平面Q交于点J（未给出）。
建筑制图基础实训报告建筑结构设计是个系统的，全面的工作。
需要扎实的理论知识功底，灵活创新的思维和严肃认真负责的工作态度。
作为设计人员，要掌握结构设计的过程，保证设计结构的安全，还要善于总结工作中的经验。
从实训中真正知道了理论和实际的差别，激发了对这一专业的更浓厚的兴趣，也学到了一些在书本上学不到的东西。
在这门课程中我不仅学到了绘图知识，还在这个过程中将自己的知识和能力加以完善与提高。
对于我来说，这次的实训，是一次真真正正的好机会，通过这次学习，我收益颇多。
通过系统的学习了平面整体表示方法，制图规则和构造详图，我学会了如何正确的绘制一套完整的工程图，包括绘制图纸的步骤、格式、注意事项、绘制图纸的流程等。
一套完整的图纸应包括：图纸目录，图纸总说明及标准，建筑施工图（总平面图，平面图，立面图，剖面图，详图等），结构施工图等。
还有各种图纸的适用范围以及设计时需要注意的各种问题，这些都是一个合格的专业人员应该知道并且注意的东西，我将好好的记在心里，利用所学的知识将这门课程学好，用好，并在以后工作当中把这些在学校学到的东西用到实处。
一、实训目的“建筑制图与识图实训学习，是重要的一个实践教学环节。
其目的是加深我们对建筑制图基本知识的理解，增强实践能力，培养绘图和读图的能力，具备一定的制图能力，为后续课程的学习和适应以后的工作打下基础。
1．熟悉一般民用建筑的建筑平面图、立面图、剖面图和建筑详图的表达内容和图示特点。
2．掌握绘制建筑平面图、立面图、剖面图和建筑详图的步骤和方法。
二、实训题目(一) 工程名称：某商业楼建筑施工图(二) 施工总说明该商业楼共有 2 层，每层的层高为 3.3m，其中一、二层的平面布置和设施，除楼梯间外完全相同；楼梯布置成双跑（即两层楼面之间设两个梯段），每层之间需要 22 级踏步（楼层向上第一、第二梯段分别为11 级踏步），二层楼面只有向下的梯段，楼梯平台的构造与楼地面相同。
1．设计标高室内底层地坪设计标高±0.000，相当于绝对标高4.350m，室内外高差 0.300m。
建筑制图基础实训作业(1)②中央广播电视大学人才培养模式改革与开放教育试点2017学年度第二学期建筑制图基础实训形成性考核册姓 名 梁海龙学 号 1634001466556专 业 建筑专科教学点 祁门电大黄山广播电视大学作业一 b=0.7时的线宽。
2、注出窗立面图的比例。
3、根据所给的比例，注出外墙板长河高的实际尺寸。
窗立面图 1:45外墙板立面图 1：604、作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
（2）作形体的半剖面图。
（3）补绘1—1剖面图。
21122---2 剖面图1 1 1 1 剖面图2（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图2—2剖面图 1 1 2 2 1—1剖面（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
23 311 25、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°，长度宜为2～3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影，而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；②通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体的形状和结构表达完整、清晰的前提下，为减少画图工作量和看图方便而确定的。
常用的简化画法有三种：①对称图形的简化画法，使用条件在对称图形的一半，画在对称的两端，且平等线在对称线两侧相等；②相同部分的简化画法，使用条件在物体上其有多个完全相同而连续排列的构造要求；③折断开图形简化画法，使用条件，较长的物体，沿长度方向的形状相同成单一规律变化。
作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。
钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立筋、分布筋和构造筋。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。
梁、柱的保护层最小厚度为 25mm ，板和墙的保护层厚度为 10-15mm ，且不应小于受力筋的直径。
7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图及钢筋表。
8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示钢筋的根数；Ф表示一级钢；6表示钢筋的直径；@表示相等中心距；150表示相邻钢筋中心距为150mm 。
9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是向下、向右，底层钢筋的画法是向上、向左。
10、在钢筋混凝土结构图中，钢筋的断面图例是，无弯钩钢筋的端部图例是或，无弯钩钢筋的搭接图例是。
二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面三、补全梁的断面2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表2 – 2 1:m3 – 31:m 4 – 4 1:m梁立面图及成型钢筋图 1:n钢筋表四、简答题1、什么是钢筋混构图结构土？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。
2、简述钢筋混凝土结构中的各类钢筋的作用？答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：(1)受力钢筋。
指承受构件内拉、压应力的钢筋。
其配置根据受力通过计算确定，且应满足构造要求。
(2)架立筋。
架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。
架立筋是按构造配置的。
(3)箍筋。
箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。
分布筋用于单向板、剪力墙中。
单向板中的分布筋与受力筋垂直。
其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。
在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
(5)构造筋。
指因构造要求及施工安装需要而配置的钢筋。
如腰筋、吊筋、拉接筋等3、钢筋端部的弯钩常用哪几种形式？答：为了增强钢筋与混凝土的黏结力，表面光圆的钢筋两端需要做弯钩。
有带直弯钩的钢筋端部；带半圆弯钩的钢筋端部；箍筋的端部弯钩等4、什么是钢屋架结构详图？主要内容有哪些？答：钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况详图，主要内容包括屋架简图、屋架详图(包括结点图)、杆件详图、连接板详图、预埋详图以及钢材用量表等5、焊缝代号主要由哪几部分组成？焊缝的图形符号表示什么？答：焊缝代号主要由图形符号、辅助符号和引出线等部分组成。
焊缝的图形符号表示焊缝形式和焊接工艺等内容。
作业三一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。
房屋施工图分为建筑施工图、施工施工图和设备施工图。
3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。
图中已注写出该房屋的各部分建筑名称有。
4、总平面图是表达新建房屋所在基地有关范围的总体布置。
它表示了新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与排原有环境的关系和邻界情况等。
5、建筑总平面图中标注的尺寸是以 M 为单位，一般标注到小数点后 2位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米为单位；标高都是以米为单位。
6、建筑施工图除总平面图外，还有各层平面图、立面图、剖面图和详图。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门窗洞口处的水平剖视图。
它主要表示建筑物的房屋建筑的平面形状，房间布置，内外交通联系，以及墙、柱、门窗等构配件的位置、尺寸、材料和做法等情况。
一般来说，四层房屋应分别画出底层、二层、三层、四层和屋顶建筑平面图。
当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为中间层平面图。
8、建筑平面图中的外部尺寸应注写 3 道，第一道尺寸表示细部尺寸。
即指从房屋外墙的墙段到门窗洞口的尺寸。
9、建筑立面图的图名可按最外二端墙轴号命名，也可按东、南、西、北命名，还可按正、背、左、右命名。
10、标高是标注建筑物某一部位高度的一种尺寸形式。
它分为建筑标高和结构标高两种形式。
二、补图或填空1. 画出下列常用建筑材料图例（1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称（1））（2）（天热石材）（3）（饰面砖）（4）（金属）3. 画出下列常用建筑图例（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗（5）墙上预留洞（6）墙上预留槽（7）顶层楼梯平面图（8）二层楼梯平面图三、解释下列符号的意义（1（2（3）剖视方向（4）详图编号52被索引图纸的图纸编号四、根据给定的平面图，完成下述问题：1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整作业四一、填空题1、结构施工图主要表达结构设计的内容，它是表示建筑物各承重构件的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有基础图、上部结构布置图、结构详图。
2、基础图一般包括基础平面图和基础详图。
基础平面图是表示基槽未回填土时基础平面图的图样。
它是采用剖切在建筑物室内地面下方的一个水平剖面图来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成条形基础；柱下的基础可做成独立基础。
4、楼层结构平面图是采用在楼层上方的一个水平剖面图来表示。
5、楼层结构平面图中各承重构件的表达方法：习惯上用粗点划线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线线来表示楼板的布置范围，并沿对角线方向注出预制板的块数和型号。
6、写出下列常用构件的代号或名称：圈梁 QL 、屋架 WJ 、过梁 GL 、雨蓬 YP 、基础梁 JL 、连系梁 LL 、阳台 YT 、预埋件 M 、楼梯板TB 、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB 框架屋面板、TL 楼梯梁。
二、简答题1、简述建筑施工图和结构施工图的主要区别。
答：区别如下：建筑施工图(简称建施图) 主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
结构施工图(简称结施图) 主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。
建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸。
建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。
钢筋混凝土构件的布置图和结构详图。
2、什么是建筑平面图？答：建筑平面图主要包括楼层平面图（底层平面图、中间层平面图）和顶层平面图。
