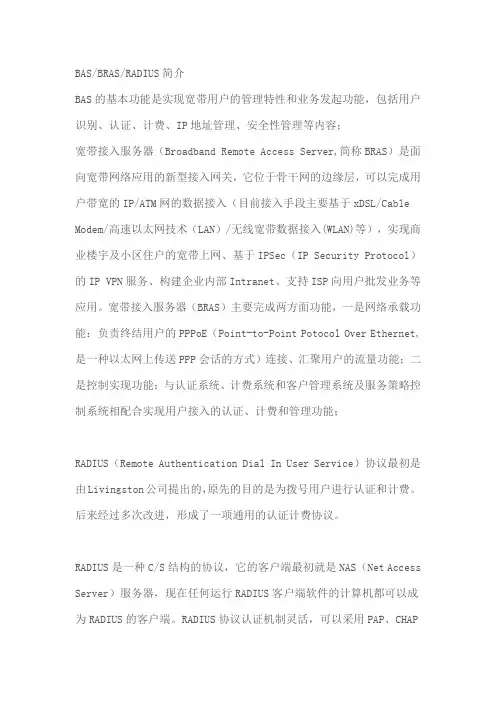

BAS/BRAS/RADIUS简介BAS的基本功能是实现宽带用户的管理特性和业务发起功能，包括用户识别、认证、计费、IP地址管理、安全性管理等内容；宽带接入服务器（Broadband Remote Access Server,简称BRAS）是面向宽带网络应用的新型接入网关，它位于骨干网的边缘层，可以完成用户带宽的IP/ATM网的数据接入（目前接入手段主要基于xDSL/Cable Modem/高速以太网技术（LAN）/无线宽带数据接入(WLAN)等），实现商业楼宇及小区住户的宽带上网、基于IPSec（IP Security Protocol）的IP VPN服务、构建企业内部Intranet、支持ISP向用户批发业务等应用。
宽带接入服务器（BRAS）主要完成两方面功能，一是网络承载功能：负责终结用户的PPPoE（Point-to-Point Potocol Over Ethernet,是一种以太网上传送PPP会话的方式）连接、汇聚用户的流量功能；二是控制实现功能：与认证系统、计费系统和客户管理系统及服务策略控制系统相配合实现用户接入的认证、计费和管理功能；RADIUS（Remote Authentication Dial In User Service）协议最初是由Livingston公司提出的，原先的目的是为拨号用户进行认证和计费。
后来经过多次改进，形成了一项通用的认证计费协议。
RADIUS是一种C/S结构的协议，它的客户端最初就是NAS（Net Access Server）服务器，现在任何运行RADIUS客户端软件的计算机都可以成为RADIUS的客户端。
RADIUS协议认证机制灵活，可以采用PAP、CHAP或者Unix登录认证等多种方式。
RADIUS是一种可扩展的协议，它进行的全部工作都是基于Attribute-Length-Value的向量进行的。
RADIUS的基本工作原理。
用户接入NAS，NAS向RADIUS服务器使用Access-Require数据包提交用户信息，包括用户名、密码等相关信息，其中用户密码是经过MD5加密的，双方使用共享密钥，这个密钥不经过网络传播；RADIUS服务器对用户名和密码的合法性进行检验，必要时可以提出一个Challenge，要求进一步对用户认证，也可以对NAS进行类似的认证；如果合法，给NAS返回Access-Accept数据包，允许用户进行下一步工作，否则返回Access-Reject数据包，拒绝用户访问；如果允许访问，NAS向RADIUS服务器提出计费请求Account-Require，RADIUS 服务器响应Account-Accept，对用户的计费开始，同时用户可以进行自己的相关操作。
介绍RADIUS协议的背景和作用RADIUS（远程身份验证拨号用户服务）是一种网络协议，用于提供认证、授权和账户管理服务。
它最初是为拨号用户提供身份验证服务而设计的，但现在已广泛应用于各种网络接入技术，如以太网、无线局域网（WLAN）和虚拟专用网络（VPN）等。
背景在网络环境中，用户需要通过身份验证来获得访问权限。
在早期的拨号接入网络中，每个接入服务器都需要独立进行用户认证和授权，这导致了管理复杂性和资源浪费。
为了解决这个问题，RADIUS协议应运而生。
RADIUS最早由Livingston Enterprises开发，旨在为远程拨号用户提供集中式的身份验证和授权服务。
随着网络技术的发展，RADIUS逐渐成为一种通用的认证协议，并得到了广泛的应用和支持。
作用RADIUS协议在网络中发挥着重要的作用，主要包括以下几个方面：1.身份验证（Authentication）：RADIUS协议提供了一种机制，用于验证用户的身份信息。
通过用户名和密码等凭据，RADIUS服务器可以验证用户的身份是否合法。
2.授权（Authorization）：一旦用户通过身份验证，RADIUS服务器可以根据预先定义的策略和规则，对用户进行授权。
这包括确定用户可以访问的资源、服务和权限级别等。
3.账户管理（Accounting）：RADIUS协议还支持账户管理功能，可以记录用户的网络访问活动和资源消耗情况。
这对于网络管理和计费等方面非常有用。
4.集中管理（Centralized Management）：RADIUS采用集中式的身份验证和授权机制，可以将用户的认证和授权过程集中在一台或多台RADIUS服务器上。
这样可以简化管理，并提供更好的安全性和可扩展性。
总之，RADIUS协议在网络中扮演着关键的角色，提供了一种灵活、安全和可扩展的身份验证、授权和账户管理解决方案。
它被广泛应用于各种网络环境，确保用户访问的安全性和合规性。
解释RADIUS的工作原理和基本流程RADIUS（远程身份验证拨号用户服务）是一种客户端/服务器模型的网络协议，用于提供认证、授权和账户管理服务。
RADIUS认证的配置与实施
2014/05/25詹柱美
一、实训目标：
利用思科的ACS服务器实现RADIUS认证。
掌握思科ACS的基本配置。
二、实训拓扑：
三、实训内容：
实验1：基于PEAP的认证配置。
实验2：WEB认证，利用ACS做外部数据库。
实验1：基于PEAP的认证配置
说明：由于实验条件的限制，我们只好做PEAP的认证实验。
PEAP 也是802.1X认证中的一种。
认证凭据是用户名与密码。
在实际应用中，也是用的最多的一种认证方式。
首先，检查AP是否成功注册上WLC，如图示：
下面开始创建动态接口：
接着创建SSID，并与接口关联：
配置SSID的安全模式是WPA2+802.1X：接着添加RADUIS服务器：
输入ACS的地址密钥：
添加完成后的图示：
我们再次回到刚刚创建的SSID面板上，添加AAA服务器：
DHCP的配置:
以上是在控制器上的配置，下面我们开始在ACS上做配置。
首先登录到ACS服务器：
添加一个客户端：
输入WCL的IP密钥,注意：密钥要与前面WCL的密钥相同：成功添加完成后如图示：
接着创建一个服务策略：
再创建一条规则：
在规则中调用刚刚创建的服务策略：我们还要选择我们需要的认证协议：
下面我们就在ACS上创建用户：
输入用户名与密码：
以同样的方法，再添加一个用户w2，完成后如下图示：
当这些都配置好以后,我们就开始在客户端上测试连接。
下面是以一台XP的电脑配置说明PEAP在电脑端的配置。
XP电脑端的基本配置：
配置完成后，我们可以连接我们刚刚创建的SSID了：
接着会看到一个认证框，我们输入刚刚在ACS上创建的用户名
与密码：
如果前面的配置没有错的话，这时我们是可以成功连接上的：并且成功获取到一个VLAN101的IP地址：
我们是可以与网关通信的：
下面我们也可以用智能手机连接SSID，因为现在的手机也支持
精选文库802.1X 认证：
我们也可以用手机看到我们刚刚创建的SSID：
我们也可以点击连接，输入ACS上创建的用户名与密码：
我们可以看到我们成功连接：
并且也获取一个IP地址：
实验2：WEB认证，利用ACS做外部数据库
说明：以前我们有做过一个实验是WEB认证的，但是那个WEB 认证是利用控制器内部的用户名与密码认证，今天我们做的这个WEB认证是利用ACS做外部数据库。
首先，在上一个实验的基础上，我们再创建一个动态接口：
接着同样是创建SSID，与接口关联：
提示：配置好SSID与安全相关的配置以后，我们要创建一个DHCP地址池来为用户分配IP，有关DHCP的配置，与上面的相同。
这里不再截图。
同学们可以按上面的方法创建。
下面是我们的客户端测试连接：
我们连接上了无线，也获取到了地址，但是这时我们并不能与网关通信，因为我们还没有通过认证。
我们与网关无法通信：
这时我们如果需要访问网站时，会弹出一个对话框，提示我们要输入用户名与密码：
我们输入在ACS上创建的用户名与密码：
这样我们就能够成功访问外部网站：
这时，我们也可以与网关通信：
➢以上就是利用思科的ACS做PEAP认证与WEB认证的基本配置。
➢希望同学们掌握与了解802.1X认证的基本原理与ACS的配置。
