管道距墙及管道之间的距离

采暖、给排水管道距墙尺寸【汇总】不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下 32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm 为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~50 65~100 125~150间距20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

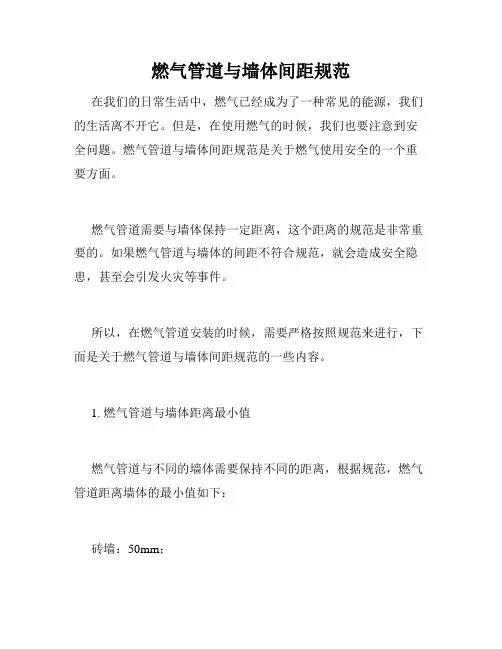

燃气管道与墙体间距规范在我们的日常生活中，燃气已经成为了一种常见的能源，我们的生活离不开它。

但是，在使用燃气的时候，我们也要注意到安全问题。

燃气管道与墙体间距规范是关于燃气使用安全的一个重要方面。

燃气管道需要与墙体保持一定距离，这个距离的规范是非常重要的。

如果燃气管道与墙体的间距不符合规范，就会造成安全隐患，甚至会引发火灾等事件。

所以，在燃气管道安装的时候，需要严格按照规范来进行，下面是关于燃气管道与墙体间距规范的一些内容。

1. 燃气管道与墙体距离最小值燃气管道与不同的墙体需要保持不同的距离，根据规范，燃气管道距离墙体的最小值如下：砖墙：50mm；混凝土墙：50mm；轻体墙：50mm；石膏板墙：50mm；木结构墙：100mm。

需要注意的是，在实际安装过程中，要根据燃气管道的直径和材料的不同，适当增加距离，以保证安全。

2. 燃气管道与墙体间距不得小于防火隔板厚度如果燃气管道与墙体之间设有防火隔板，则燃气管道与防火隔板的间距不得小于防火隔板的厚度。

防火隔板是一种用于隔离燃气管道和墙体的材料，能够防止火势蔓延，起到一定的保护作用。

因此，在燃气管道与墙体之间设置隔板时，需要根据规范要求来选择材料和厚度，并确定适当的间距。

3. 燃气管道与窗户和门的间距在安装燃气管道时，需要注意管道与窗户、门等开口部分的距离。

如果管道太靠近这些部分，可能会导致安全隐患，甚至有可能影响空调等设备的安装和使用。

对于燃气管道与开口部分的最小间距，规范要求如下：窗户或门：150mm；空调室外机：300mm。

需要提醒的是，这里的间距只是最小值，实际安装时要根据具体情况适当加大。

总结燃气管道与墙体间距规范是保证燃气使用安全的一个重要方面。

在安装燃气管道的时候，需要严格按照规范来操作，确保安全。

此外，管道与墙体间距虽然很重要，但不是唯一的安全问题，还需要注意其他方面的问题，如管道的质量和安装材料等。

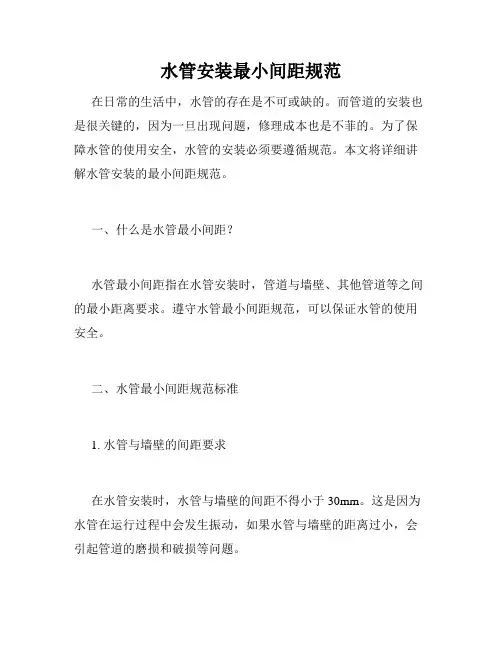

水管安装最小间距规范在日常的生活中，水管的存在是不可或缺的。

而管道的安装也是很关键的，因为一旦出现问题，修理成本也是不菲的。

为了保障水管的使用安全，水管的安装必须要遵循规范。

本文将详细讲解水管安装的最小间距规范。

一、什么是水管最小间距？水管最小间距指在水管安装时，管道与墙壁、其他管道等之间的最小距离要求。

遵守水管最小间距规范，可以保证水管的使用安全。

二、水管最小间距规范标准1. 水管与墙壁的间距要求在水管安装时，水管与墙壁的间距不得小于30mm。

这是因为水管在运行过程中会发生振动，如果水管与墙壁的距离过小，会引起管道的磨损和破损等问题。

2. 水管与其他管道的间距要求当水管与其他管道垂直交叉时，管道间距不得小于50mm。

当水管与其他管道水平交叉时，管道间距不得小于100mm。

这是因为不同的管道运行过程中会产生不同的温度和压力，如果管道间距过小，会导致管道之间相互挤压，造成管道破损。

3. 水管与电缆的间距要求水管与电缆的间距不得小于50mm。

这是因为电缆在工作时也会产生高温，如果与水管距离过小，会因为电缆温度过高而导致水管变形，并且还会破坏电缆的绝缘层。

三、遵守规范的重要性遵守水管最小间距规范能够保障水管的安全运行，避免管道的破坏和漏水等问题。

如果在安装过程中不遵守规范，很可能会引起安全隐患。

此外，根据国家的规定，对于因为未遵守规范而引起的意外事故，相关责任人将会负起相应的责任。

因此，遵守规范不仅是保障水管安全的必要条件，也是经济利益和法律责任的保障。

四、结论细心的人们在生活中通常都会遵守水管最小间距规范，这无论是对自己，还是对家庭都是安全的保障。

因此，我们要注意检查水管安装的是否符合规范。

如果不符合规范，一定要及时处理。

当然，对于不了解规范的朋友，在安装水管前，可以咨询专业人士，以确保水管安装质量和安全。

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径32以下32~5065~100125~150间距20~2525~3030~5060《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

管道距墙尺寸1、管与管及与建筑构件之间的最小净距管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

立管之间距离：当设计采用双立管安装时，供水立管一般按照在右侧，回水立管一般按照在左侧。

立管距墙尺寸与单立管安装时相同，管径≤DN32时，两立管中心距为80mm；管径≥DN40时，两立管中心距为130mm。

5、排水立管、支管距墙尺寸6、管道上部净空给水引入管管顶上部净空一般不小于100mm排水排出管管顶上部净空一般不小于150mm7、管道的中心线与梁、柱、楼板的最小距离（自喷系统）8、水平干管安装与墙、柱表面的安装距离（给水管道）9、建筑排水金属管道距墙尺寸当建筑排水金属管道沿墙或墙角敷设时，管道外壁面与墙体面层的最小净距离不得小于40mm10、建筑排水塑料管道距墙尺寸设置于室内的雨、污水立管离墙净距宜为20mm~50mm。

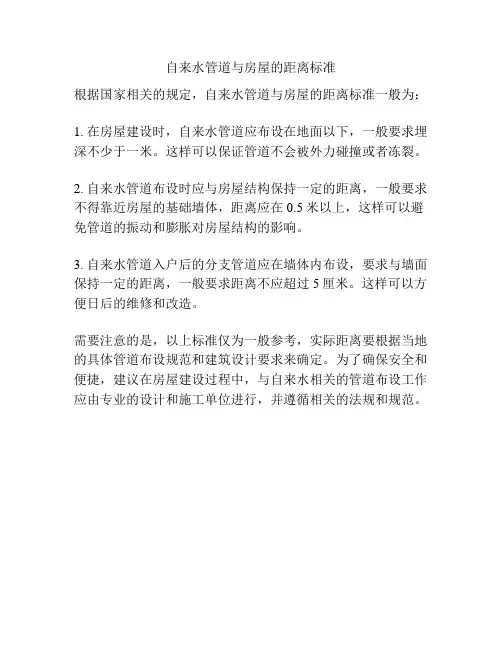

自来水管道与房屋的距离标准
根据国家相关的规定，自来水管道与房屋的距离标准一般为：
1. 在房屋建设时，自来水管道应布设在地面以下，一般要求埋深不少于一米。

这样可以保证管道不会被外力碰撞或者冻裂。

2. 自来水管道布设时应与房屋结构保持一定的距离，一般要求不得靠近房屋的基础墙体，距离应在0.5米以上，这样可以避免管道的振动和膨胀对房屋结构的影响。

3. 自来水管道入户后的分支管道应在墙体内布设，要求与墙面保持一定的距离，一般要求距离不应超过5厘米。

这样可以方便日后的维修和改造。

需要注意的是，以上标准仅为一般参考，实际距离要根据当地的具体管道布设规范和建筑设计要求来确定。

为了确保安全和便捷，建议在房屋建设过程中，与自来水相关的管道布设工作应由专业的设计和施工单位进行，并遵循相关的法规和规范。

管道距墙及管道之间的距离公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]1、管与管及与建筑构件之间的最小净距2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

给水与回水立管之间距离：当设计采用双立管安装时，供水立管一般按照在右侧，回水立管一般按照在左侧。

立管距墙尺寸与单立管安装时相同，管径≤DN32时，两立管中心距为80mm；管径≥DN40时，两立管中心距为130mm。

10、建筑排水塑料管道距墙尺寸设置于室内的雨、污水立管离墙净距宜为20mm~50mm。

室外沿墙敷设的雨、污水管和空调凝结水管道离墙净距不宜大于20mm。

室内管道和墙的距离1.给水管道：（1）水平干管与墙（地沟壁）距离100mm，与梁、柱、设备等的净距为50mm。

与排水管道平行的水平净距不小于500mm，与排水管道交叉时，垂直净距不小于150mm，当与暖气管道等热力管道同时铺设时，应按暖气管道靠墙净距来定: （2）立管与墙面的净距H为：当DN<=32mm时，H>=25mm，32mm<DN<=50mm时，H>=35mm，65mm<=DN<100mm时，H=50mm，100mm<DN<=150mm时，H=60mm:（3）支管距墙面的净距一般为25mm（DN<=25mm）（4）（4）水表外壳距墙净距为10-30mm（5）2.排水管道：（6）（1）立管中心距墙面间距最小值H为：（7）DN=50mm时，H=50，（8）DN=75mm时，H=70mm，（9）DN=100mm时，H=80mm，（10）DN=125mm时，H=90mm，（11）DN=150mm时，H=90mm，（12）DN=200mm时，H<=130（13）（2）水品横管中心倒楼板底的间距不得大于300mm（14）（3）横管清扫口和与其垂直的墙面距离不得小于200mm（15）3.室内采暖管道（16）（1）送水水平干管中心距墙面不小于100mm，回水水平干中心距墙面不小于70mm（2）垂直干管中心距墙面不小于100mm（17）（3）立支管中心距墙50mm，双立管管之间间距80mm（18）（4）水平干管在天棚内铺设时应距外墙1-1.5m并做好保温绝热，在室内半通行地沟中铺设时绝热层与地沟壁净距不小于100mmDe110管中心距墙面的距离为150，如果留100安装不方便。

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页《水暖工长速查》第119页（磊主编化学工业 2010年7月第1版）管井管道：敷设在管井的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm为宜。

因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。

均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》（DB11/T364-2006,地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页;（此书为地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

回水干管在室地坪以上沿墙敷设时，当管径＜DN80时，回水干管距墙尺寸为50mm；当管径≥DN80时，回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第189页采暖立管距墙尺寸：当设计采用单立管安装时，立管中心距后墙尺寸为50mm，如仅后墙有一组散热器（一臂形）时，则立管中心距侧墙尺寸为65mm；如后墙和侧墙另一侧各有一组散热器（双臂形）时，距侧墙尺寸仍为65mm；如后墙和侧墙同侧有散热器（直角形）时，距侧墙尺寸为200mm；如后侧、侧墙同侧和另一侧各有一组散热器（丁字形）时，距侧墙尺寸为300mm。

1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版,缩印版,第1500页《水暖工长速查》第119页(杨磊主编化学工业出版社 2010年7月第1版)管井管道:敷设在管井内的管道,管道表面(有防结露保温时按保温层表面计)与周围墙面的净距不宜小于50mm。

《建筑施工手册》第四版,缩印版,第1504页2、水暖管离墙距离水暖管离墙距离:标准图规定给水、热水、采暖管(DN15~DN32)中心起距墙表面50mm为宜,DN40以上取60mm为宜。

因为距离过近,立管阀门安装不便,有时需要破坏墙面才能将阀门装上;距离过远则影响美观,且占用空间(其她管道也一样—清秋怀远)。

均采用管外皮距墙表面30mm;而对于排水管,由于打口所需,采用承口距墙表面50mm。

《给水排水及采暖工程现场施工处理方法与技巧》,第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时,应保证管道及附件的安装及检修距离,管道与墙体面层净距一般为40~60mm,管道及附件不得入墙,其卡箍与法兰压盖的螺栓位置应调整至墙(角)的外侧,以便于拧紧螺栓。

《排水柔性接口铸铁管技术规程》(DB11/T364-2006,北京地方标准,可在百度文库下载到),第6页4、立管管外皮距建筑装饰面的间距(mm)(明装给水立管)管径 32以下 32~50 65~100 125~150间距 20~25 25~30 30~50 60《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第42页;(此书为陕西地方标准,可在百度文库下载到)采暖干管距墙尺寸:供水干管沿内墙架空敷设,当管径＜DB80时,供水干管距墙尺寸为150mm;当管径≥DB80时,供水干管距墙尺寸为180mm。

回水干管在室内地坪以上沿内墙敷设时,当管径＜DN80时,回水干管距墙尺寸为50mm;当管径≥DN80时,回水干管距墙尺寸为65mm。

《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第189页采暖立管距墙尺寸:当设计采用单立管安装时,立管中心距后墙尺寸为50mm,如仅后墙有一组散热器(一臂形)时,则立管中心距侧墙尺寸为65mm;如后墙与侧墙另一侧各有一组散热器(双臂形)时,距侧墙尺寸仍为65mm;如后墙与侧墙同侧有散热器(直角形)时,距侧墙尺寸为200mm;如后侧、侧墙同侧与另一侧各有一组散热器(丁字形)时,距侧墙尺寸为300mm。
