汽动给水泵调试方案

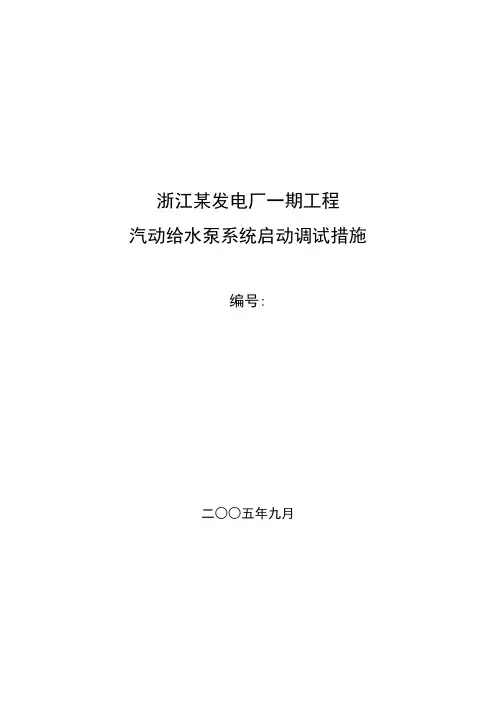

浙江某发电厂一期工程汽动给水泵系统启动调试措施编号:二○○五年九月报告名称：浙江某发电厂一期工程汽动给水泵系统启动调试措施试验编号：出报告日期： 2005年9月保管年限：长期密级：一般试验负责人：试验地点: 浙江某发电厂参加试验人员：参加试验单位：试验日期： 2005年9月打印份数： 60 拟稿：校阅：审核：生产技术部：批准: 时目录1 编制目的2 编制依据3 设备系统简介4 调试内容及验评标准5 组织与分工6 调试应具备的条件7 调试步骤和程序8设备联锁及保护9安全注意事项10附录浙江某发电厂一期工程汽动给水泵系统启动调试措施1 编制目的为加强浙江某发电厂一期工程调试工作管理，明确启动调试工作的任务和各方职责，规范调试项目和程序，使调试工作有组织、有计划、有秩序的进行，全面提高调试质量，确保机组安全、可靠、经济、文明的投入生产，特制定本调试措施。

本措施是依据国家及行业颁发的有关技术规程、标准，以浙江某发电厂及参建各方提供的工程相关技术资料为基础，并结合现场系统实际情况编写，适用于浙江某发电厂一期工程。

分部试运阶段是火电建设工程的一个重要阶段，其基本任务是按照国家标准和部颁规程、规范及技术文件，依据设计和设备的特点，对各辅机设备及其配套系统、公用系统等进行调整、试验、试运，对暴露发现的设备设计、制造、施工安装问题提出整改技术方案和建议。

应该说，措施的内容与电厂编写的有关规程原则上是一致的，但是试运阶段的机组与已经投产的成熟机组有一些差别，故该措施在执行过程中如有异议，应按本措施执行或与华北电力科学研究院乌沙山调试项目部协商解决。

本措施未尽事宜按照电厂运行规程和事故处理规程执行。

2 编制依据2.1 《火力发电厂基本建设工程启动及竣工验收规程〔1996〕》2.2 《汽轮机及辅助设备》（电力工业标准汇编，火电卷3）2.3 《电力建设施工及验收技术规范》（汽轮机机组篇）DL5011-922.4 《火电工程启动调试工作条例》2.5 《火电工程调整试运质量检验及评定标准》2.6 《火电工程调试技术手册》中国电力出版社2.7 《HZB253-640型前置泵维修说明书》上海电力修造总厂有限公司2.8 《NK63/71使用说明书》杭州汽轮机股份有限公司2.9 杭州汽轮机有限公司提供的相关图纸2.10上海电力修造总厂有限公司相关图纸2.11 浙江省电力设计院设计图纸3 设备系统简介浙江某发电厂一期工程为4×600MW燃煤机组，采用哈尔滨汽轮机厂有限责任公司生产的600MW超临界、一次中间再热、三缸四排汽、单轴凝汽式汽轮机，发电机则采用哈尔滨发电机厂有限责任公司生产的QFSN-600-2YHG型发电机，锅炉采用哈尔滨锅炉厂有限责任公司制造的超临界直流锅炉。

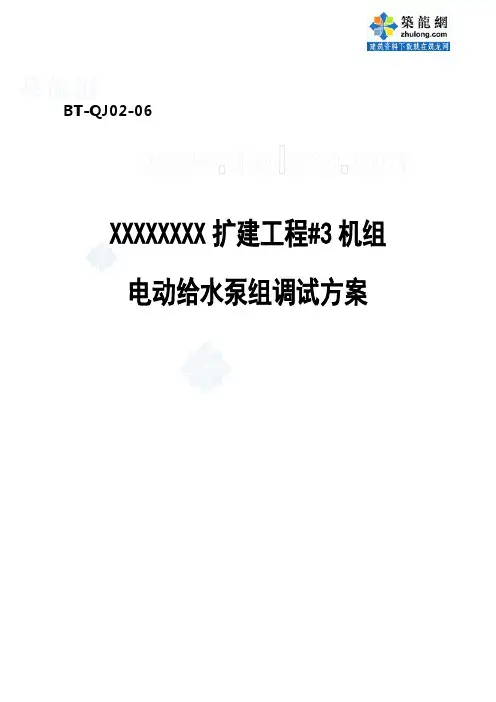

BT-QJ02-06XXXXXXXX 扩建工程#3机组电动给水泵组调试方案XXXXXXXX 科学研究院 二〇〇六 年 九 月签字页批准： 审核：编写：目录1 编制依据 (1)2 调试目的 (1)3 系统简介、设备规范及范围 (1)4 调试前应具备的条件及工作准备 (2)5 调试步骤、工作程序 (3)6 系统冲洗 (6)7 调试验评标准 (7)8 调试所用仪器设备 (7)9 环境、职业健康、安全、风险因素控制措施 (7)10 热控联锁保护试验清单 (8)11 组织分工 (8)1 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）及相关规程》；1.2 《电力建设施工及验收技术规范汽轮机机组篇（1992年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996年版）》；1.5 《电力建设工程调试定额（2002年版）》；1.6 《电力基本建设工程质量监督规定》；1.7 设计院设计施工图；1.8 制造商有关系统及设备资料。

2 调试目的检查系统及设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷，保证系统及设备能够安全正常投入运行；冲洗中间抽头至再热器减温水的给水管道，冲洗主给水至过热器减温水、高旁减温器的给水管道。

3 系统简介、设备规范及范围3.1 系统简介电动给水泵组系统的功能是将除氧器水箱内的给水经前置泵和电动给水泵增压后，依次经过各高压加热器，最后进入锅炉省煤器。

同时提供过热器减温器、再热器减温器及高压旁路减温器所需的减温水。

XXXXXXXX扩建工程#3汽轮发电机组配备三台50%容量电动给水泵组。

每台给水泵组包括一台主给水泵，一台电泵前置泵，一台辅助油泵和一台液力耦合器。

机组正常运行时，两台电动给水泵组运行，一台给水泵组备用。

给水系统基本流程为：除氧器水箱→电泵前置泵→电动给水泵→3号高加→2号高加→1号高加→锅炉省煤器。

3.2 设备规范3.2.1前置泵(沈阳水泵股份有限公司-KSB)型号 YKS800-4流量 m3/h 635 扬程 mH2O 103 转速 r/min 14903.2.2主给水泵(沈阳水泵股份有限公司-KSB)型号 CHTC5/6SP流量 m³/h 585 扬程 mH2O 2079 转速 r/min 5200 轴功率 KW 3738 出口压力 MPa 203.2.3电机(湘潭电机股份有限公司)型号 YKS800—4功率 KW 5400 转速 r/min 1490 输入电压 V 6000冷却方式：IC81W3.2.4液力偶合器（奥地利（VOITH）沈阳水泵配套）型号R17K.2型额定输出转速：5390 r/min3.3 调试范围3.3.1 电动给水泵及辅机系统；3.3.2 电泵给水再循环系统；3.3.3 中间抽头至事故减温器的给水管道；3.3.4 主给水至过热器减温水、高旁减温器的给水管道；3.3.5 主给水至省煤器入口管道。

给水泵及除氧给水系统调试措施2018年01月目录1 概述 (1)2 编制依据 (2)3 试验目的 (2)4 试验前必须具备的条件 (2)5 试验范围 (3)6 调试项目及工艺 (3)7 调试验收标准 (5)8 安健环控制要点 (5)9 试验组织机构和分工 (6)附录 A 调试用仪器、仪表 (9)附录 B 试验条件检查确认表 (10)附录 C 安全环境技术交底表 (11)附录 D 调试项目验收签证表 (12)附录 E 调试危险源辩识控制清单 (13)1.设备系统概况1.1概况本系统包括除氧器、给水泵等设备及给水管道系统，配有除氧器2台；锅炉给水泵3台，2用1备。

除氧后的给水经锅炉给水泵加压后进入锅炉。

锅炉的主给水管道采用母管制。

给水泵吸水侧的低压给水母管采用母管制、高压给水母管（给水泵出口）采用母管制。

给水泵出口设有再循环管，分别接入再循环母管后返回除氧器水箱。

除氧器的加热蒸汽正常运行时来自汽轮机抽汽，当抽汽量不足时，由除氧器用减温减压器补充蒸汽。

另外，来自连续排污扩容器的少量二次蒸汽也接入除氧器蒸汽系统。

除氧器的来水包括汽轮机的凝结水、除盐水及疏水等。

除盐水经除盐水泵加压后进入除氧器，凝结水由凝结水泵送至除氧器，除氧器水箱的溢流和放水用管道引入疏水扩容器。

1.2设备技术参数1.2.1除氧器及水箱除氧器型号：中压旋膜式数量： 2台出力： 75t/h工作压力： 0.27MPa(a)出水温度： 130℃出水含氧量：≤0.015mg/L除氧水箱容积： 35m31.2.2电动给水泵锅炉给水泵一（2台）流量： 150m³/h出口压力： 6.88MPaG给水温度： 130℃锅炉给水泵二（1台）流量： 75m³/h出口压力： 6.88MPaG给水温度： 130℃2.编写依据2.1《火力发电建设工程启动试运及验收规程》DL/T5437-20092.2《汽轮机启动调试导则》DL/T 863-20162.3《电业安全工作规程》(第一部分：热力和机械)GB_26164.1-20102.4《火电工程达标投产验收规程》DL 5277-20122.5《火力发电建设工程机组调试技术规范》 DL/T 5294-20132.6《火力发电建设工程机组调试质量验收及评价规程》DL/T 5295-20132.7《电力建设安全工作规程》(火力发电厂部分)DL 5009.1-20142.8《工程建设标准强制性条文》(电力工程部分)2011年版2.9《质量、职业健康安全和环境整合管理体系规范及使用指南》DL/T1004-20062.10《防止电力生产事故的二十五项重点要求》国家能源局20142.11《电力建设工程质量监督检查典型大纲》电建质监[2007]26号2.12厦门西部（海沧）垃圾焚烧发电厂二期工程有关文件、图纸2.13厦门西部（海沧）垃圾焚烧发电厂二期调试技术合同的相关条款2.14厦门西部（海沧）垃圾焚烧发电厂二期工程有关设备的订货技术协议书、说明书2.15上海电力建设启动调整试验所质量、安全健康和环境管理体系文件3.调试目的通过调试检验给水泵及除氧给水系统是否运行正常，确认给水泵及除氧给水系统的合理与否、联锁保护安全可靠，并进行系统冲洗，安全门校验合格，使系统安全可靠的投入运行，满足机组运行要求。

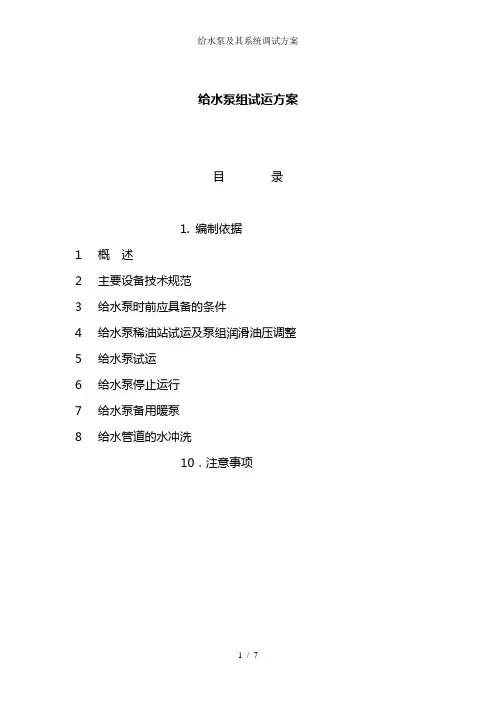

给水泵组试运方案目录1. 编制依据1概述2主要设备技术规范3给水泵时前应具备的条件4给水泵稀油站试运及泵组润滑油压调整5给水泵试运6给水泵停止运行7给水泵备用暖泵8给水管道的水冲洗10．注意事项1.编制依据8.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号。

1.2 《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号。

8.2《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号。

1.4 《电力建设施工及验收技术规范（汽轮机机组篇）》DL 5011-92。

1.5 《火电机组达标投产考核标准（1998年版）》电力工业部。

1.6 《火电机组达标投产动态考核办法（试行）》[1998]国家电力公司。

1.7 《电力建设安全工作规程（火力发电厂部分）》DL 5009.1-92 能源部能源基[1992]129号。

1.8 上海电力修造总厂有限公司产品说明书及图纸。

1.9 山东省化工规划设计院设计资料及图纸。

2 概述本工程装有一台25MW机组，2台240t/h高温高压锅炉，安装2台上海电力修造总厂生产的DG270—140型多级卧式离心式电动给水泵, 轴承采用滑动轴承, 配有稀油站的主辅油泵、油箱和冷油器及过滤器，给水泵采用螺旋密封结构并带有密封水冷却器,密封水采用凝结水或除盐水，平衡装置为整体式平衡鼓和平衡盘结构,在给水泵入口装有滤网一个。

该泵还配有暖泵系统。

3.主要设备技术规范3.1 型号: DG270—140扬程: 1526 m流量：266 m3/h转速: 2985r/min3.2 给水泵电机型号: YKS1600—2功率: 1600 KW电压: 6000 V额定电流: 182 A转速: 2980 r/min3.3 给水泵稀油站型号：XYZ—40G工作压力：0.40 Mpa流量：40 l/min油箱容积：1 m39给水泵试运前应具备的条件4.1 给水泵及其辅助设备按设计要求安装完毕。

3、汽动给水泵启动调试方案目录1、系统概述及主要设备规范2、编制依据3、调试范围4、试运行组织与分工5、调试程序与工艺6、控制标准、程控、保护确认表、调试质量检验标准7、调试项目记录内容及使用的测量表计8、职业健康安全和环境管理9、附录1 系统概况及主要设备规范机组给水系统配置了两台50%容量的汽动给水泵和一台30%容量的电动给水泵。

汽动给水泵组由给水泵汽轮机(简称小汽机)、主泵、前置泵组成，汽动给水泵由上海电力修造总厂有限公司供货，泵组的额定出力为锅炉B-MCR的50％。

小汽机由东方汽轮机股份有限公司提供，型号为G3.6—0.78(8)，型式为单轴，单缸，新汽内切换，冲动，凝汽式机组。

小汽机与主汽轮机共用凝汽器真空系统。

小汽机盘车系统采用电动高速盘车，盘车转速为120r/min。

小汽机有三套汽源即工作汽源、辅助汽源及调试汽源。

由主机四段抽汽蒸汽作为小汽机的工作汽源；辅助汽源则来自冷段再热蒸汽，用于当四段抽汽压力不足的情况下的汽源；此外还有一路辅助蒸汽作为小机调试、机组启停时的汽源。

低压工作汽源由一个低压主汽阀和8个低压调节阀控制，高压辅助汽源由一个联合的高压主汽阀控制。

两路汽源有各自独立的进汽室（低压喷咀室和高压喷咀室）。

低压喷咀室占3/4圆周，分8个腔室，由8个低压调节阀分别控制低压喷咀8个腔室的进汽。

高压喷咀室占1/4圆周，单腔室，进汽由高压调节阀控制。

两汽源之间采用自动内切换的方式。

当主机负荷在25%以下时，小汽轮机单独由辅助汽源供汽，此时8只低压调节阀保持全开状态，为防止高压蒸汽倒流，在低压汽源进汽管上装有逆止门；当主机负荷在25%～40%之间时，两路汽源同时供汽混流作功；当主机负荷在40%以上时，全部由工作汽源供汽。

汽轮机转子装有6级动叶片，均为不调频叶片，且叶根均设计成纵树形；末级叶片工作在湿蒸汽区，且叶片在进汽侧镶有司太立合金保护层。

小机排汽进入主机凝汽器，与主机合用真空系统。

小汽机调节保安系统、润滑油系统由小汽机本身的供油系统供油。

给水泵汽轮机实用调试手册w w w.b p e g.c n目录静态试验 ............................................................................................... - 1 - 静态试验要求 ................................................................................. - 1 - 静态试验步骤 ................................................................................. - 2 - 动态试验 ............................................................................................... - 7 - 动态试验要求 ................................................................................. - 7 -超速试验步骤 ............................................................................... - 8 -图 1 ......................................................................................................................................- 2 - 图 2 ......................................................................................................................................- 2 - 图 3 ......................................................................................................................................- 3 - 图 4 ......................................................................................................................................- 3 - 图 5 ......................................................................................................................................- 4 - 图 6 ......................................................................................................................................- 4 - 图7 ......................................................................................................................................- 5 - 图8 ......................................................................................................................................- 6 - 图9 ......................................................................................................................................- 7 - 图10 ....................................................................................................................................- 8 - 图11 ....................................................................................................................................- 9 - 图12 ................................................................................................................................. - 10 -静态试验静态试验要求1.给水泵汽轮机所有部套及零部件严格按照图纸及使用说明书要求安装完毕，，无特殊要求的部套安装可参考相应的国家标准；2.调节保安系统所需的抗燃油（EH油）油质合格，给水泵汽轮机润滑油油质应符合GB11120-89中一级品要求，油液清洁度要求达到NAS1638九级标准，含水量不得大于0.1%；3.MEH系统供电，各功能模块性能正常；4.TSI系统功能正常；5.参照热工连锁保护原理框图对各报警值进行试验，各仪表、电磁阀、伺服阀、油泵等能正常工作；6.启动主油泵，保证汽泵组平台润滑油压为0.15~0.25MPa，油温35℃（此参数针对32#汽轮机油，其他型号润滑油参数可按需适当调整）；7.主汽轮机抗燃油（EH油）系统正常运行，高压抗燃油压力＞8.0MPa；8.安全油压力变送器开关（位于阀板出口）打开；9.高压抗燃油进油、回油单向阀方向正确；（见图1）10.蓄能器充氮，高压蓄能器充氮压力为8.8MPa，低压蓄能器充氮压力0.18MPa，高、低压蓄能器进油门（常开）打开，高低压蓄能器泄油门（常闭）关闭，高低压蓄能器压力表截止门（常开）打开；（见图2）润滑油蓄能器充氮压力0.13MPa。

1.设备概况广东国华粤电台山发电有限公司一期工程（2×600MW）机组给水系统配备给水系统中配备了二台汽动给水泵，每台给水泵的额定容量为锅炉给水量的50%，一台电动给水泵，电动给水泵的容量为锅炉给水量的25～30%。

机组正常工作时，二台汽动给水泵供锅炉给水，电动给水泵作为起动及汽动给水泵有故障时和一台汽动给水泵合用，以保证锅炉额定负荷。

二台汽动给水泵工作蒸汽汽源来自主汽轮机四段抽汽，备用蒸汽汽源来自再热器冷段蒸汽，调试蒸汽汽源来自辅助蒸汽。

1.1设备规范1.1.1汽轮机规范：制造厂：杭州汽轮机股份有限公司型号：NK63/71/0型式：单缸、轴流、反动式、纯凝汽式最大功率：10MW额定功率：7.11 MW实用文档连续运行调速范围：2900～5800r/min额定转速：5476 r/min危急遮断器动作转速：6300 +60r/min盘车转速：40r/min工作蒸汽温度：328℃工作蒸汽最高温度：340℃工作蒸汽压力：0.7017MPa工作蒸汽最高压力：0.8MPa备用蒸汽温度：314.8℃备用蒸汽最高温度：330℃备用蒸汽压力： 3.397MPa备用蒸汽最高压力： 3.8MPa排汽压力：7.2kPa转向：从给水泵侧看为顺时针方向1.1.2给水泵规范：型式：整体式芯包实用文档型号：HPT300-330-5s+k主出口流量：1114m3/h出口压力：22.5MPa入口压力： 2.2MPa(a)入口温度：169.4℃中间抽头流量：49m3/h中间抽头压力：10.12MPa额定转速：5715r/min效率：84.2%轴功率：8250kW1.1.3前置泵规范：型式：卧式双吸泵型号：HZB253-640额定流量：1163.3 m3/h出口压力：0.98MPa转速：1487r/min实用文档效率：86%额定功率：512kW转向：从驱动端看为顺时针方向1.1.4前置泵电动机型号：YKK450-4功率：630KW电压：6000V转速：1487r/min1.1.5调节油系统油压：0.85MPa1.1.6润滑油系统油压：0.25MPa1.1.7速关油系统油压：0.8MPa1.1.8 给水泵汽轮机油箱：总储油量9m3，总容量9.8m3。

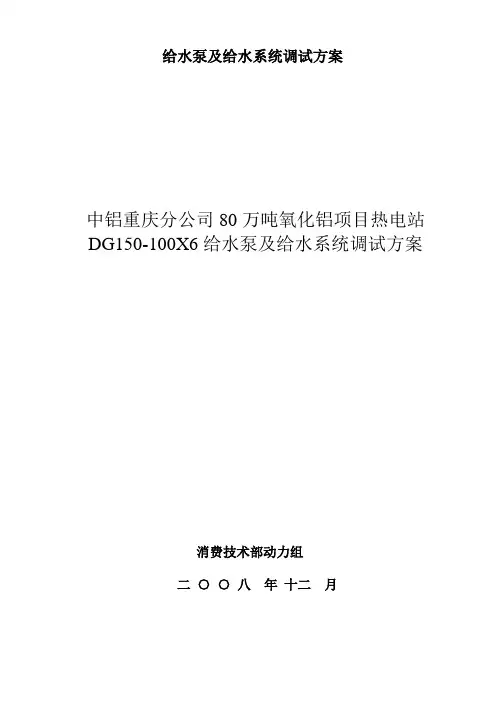

给水泵及给水系统调试方案中铝重庆分公司80万吨氧化铝项目热电站DG150-100X6给水泵及给水系统调试方案消费技术部动力组二○○八年十二月编写：审核：批准：1调试目的经过调试，检验设备装置质量，消弭设备及系统缺陷，使系统合理牢靠运转，满足汽轮发电机组运转要求。

2编制依据2.1 «电力树立平安施工管理规则»2.2 «火力发电厂基本树立工程启动及完工验收规程»2.3 «火电工程启动调试任务规则»2.4 «火电工程调整试运质量检验及评定规范»2.5 «电力树立备工及验收技术规范»(汽机篇)2.6 «电力树立平安任务规程»(火力发电厂局部)2.7 «给水泵装置运用说明书»沈阳水泵厂3、试车指导机构及职责3.1试车指导小组组长：副组长：成员：3.2各单位职责3.2.1 xxx公司〔调试单位〕3.2.1.1担任试运措施〔方案〕的编制任务，并停止技术交底；3.2.1.2担任给水泵及给水系统试运的技术指点任务；3.2.1.3担任试运参数的记载及整理任务；3.2.1.4参与分部试运后的验收签证；3.2.1.5编写调试报告。

3.2.2动力厂3.2.2.1担任试运时期的组织任务和详细启动措施的实施；3.2.2.2 组织运转人员熟习现场设备系统，学习启动操作措施、运转规程及有关规章制度。

3.2.2.3 担任系统试运中的启停，运转调整及事故处置；3.2.2.4 担任试运时期的运转操作任务；3.2.2.5 预备运转的规程、工具、和记载报表等；3.2.2.6 担任试运中的巡检及正常维护任务；3.2.3 重庆电力树立总公司3.2.3.1 担任试运设备的检修、维护及消缺任务；3.2.3.2 担任调试暂时设备的制造装置，以及调试完成后的系统恢复任务4区域及工艺描画系统范围包括四台电动给水泵、除氧器、给水管路及给水再循环管路，管路冲洗主要是给水管路的冲洗。

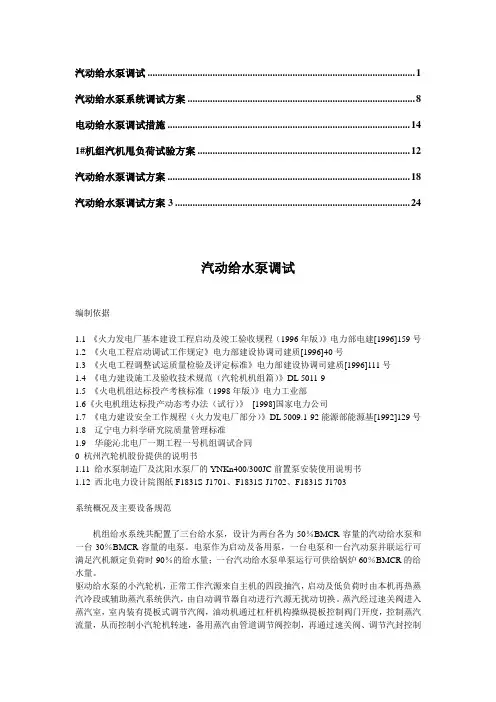

汽动给水泵调试 (1)汽动给水泵系统调试方案 (8)电动给水泵调试措施 (14)1#机组汽机甩负荷试验方案 (12)汽动给水泵调试方案 (18)汽动给水泵调试方案3 (24)汽动给水泵调试编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号1.2 《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号1.3 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号1.4 《电力建设施工及验收技术规范（汽轮机机组篇）》DL 5011-91.5 《火电机组达标投产考核标准（1998年版）》电力工业部1.6《火电机组达标投产动态考办法（试行）》[1998]国家电力公司1.7 《电力建设安全工作规程（火力发电厂部分）》DL 5009.1-92能源部能源基[1992]129号1.8 辽宁电力科学研究院质量管理标准1.9 华能沁北电厂一期工程一号机组调试合同0 杭州汽轮机股份提供的说明书1.11 给水泵制造厂及沈阳水泵厂的YNKn400/300JC前置泵安装使用说明书1.12 西北电力设计院图纸F1831S-J1701、F1831S-J1702、F1831S-J1703系统概况及主要设备规范机组给水系统共配置了三台给水泵，设计为两台各为50％BMCR容量的汽动给水泵和一台30％BMCR容量的电泵。

电泵作为启动及备用泵，一台电泵和一台汽动泵并联运行可满足汽机额定负荷时90％的给水量；一台汽动给水泵单泵运行可供给锅炉60％BMCR的给水量。

驱动给水泵的小汽轮机，正常工作汽源来自主机的四段抽汽，启动及低负荷时由本机再热蒸汽冷段或辅助蒸汽系统供汽，由自动调节器自动进行汽源无扰动切换。

蒸汽经过速关阀进入蒸汽室，室内装有提板式调节汽阀，油动机通过杠杆机构操纵提板控制阀门开度，控制蒸汽流量，从而控制小汽轮机转速，备用蒸汽由管道调节阀控制，再通过速关阀、调节汽封控制汽机转速。
