投影仪技术指标及品质标准-电子版.pdf

投影机的技术指标（原创）一、光输出：1、口语解释：就是投影机的亮度，单位以流明表示。

2、标准解释：光输出是投影机主要的技术指标，是指投影机输出的光通量，单位为流明(LM)。

与光输出有关的一个物理量是亮度，是指屏幕表面受到光照射时发出的光通量与屏幕面积之比。

光通量的单位是ANSI 流明，ANSI流明是美国国家标准化协会制定的测量投影机光通量的方法。

当投影机输出的光通量一定时，投射面积越大亮度越低，反之亮度越高。

决定投影机输出的因素有投影及荧光屏面积、性能及镜头性能。

亮度的国际标准单位是ANSI流明。

测定环境如下：1) 投影机与幕之间距离：2.4米2) 屏幕为60英寸3) 用测光笔测量投影画面的9个点的亮度4) 求出9个点亮度的平均值，就是ANSI流明。

3、备注一：ANSI流明和ISO流明A、ANSI流明是美国和日本制定的标准。

B、ISO21118流明是中国在2008年制定的投影机亮度标准。

现在在中国售出的所有投影机都按照该标准执行。

C、2008年以前，很多商家使用ANSI流明，由于某些不法商贩造假，经常把2500流明的投影机标注为3000流明。

当时中国没有相应法规，使得ANSI流明在中国执行起来不规范，没有法律依据。

为了保护消费者权益，中国于2008年制定ISO21118标准。

二、分辨率：1、口语解释：屏幕图像的清晰度。

电脑的画面都是由点组成的，假设1平方厘米有500 个点，投影机的屏幕图像由1000个点组成，这样的图像就更清晰了。

2、标准解释：在投影机技术指标中，常见分辨率有：SVGA(800x600), XGA(1024x768),SXGA(1280x1024), SXGA+。

分辨率是指投影机在接收RGB信号时投出的图像的分辨率。

如分辨率为1024x768，表示水平分辨率为1024，垂直分辨率为768，RGB分辨率与水平扫描频率、垂直扫描频率及视频宽带有关。

通常用输出分辨率来评价投影机的价值。

投影机类型根据投影机的应用环境分类，主要分为以下五类：家庭影院型：主要针对视频方面进行优化处理，其特点是亮度都在1000流明左右，对比度较高，投影的画面宽高比多为16：9，各种视频端口齐全，适合播放电影和高清晰电视，适于家庭用户使用。

便携商务型：一般把重量低于2公斤的投影机定义为商务便携型投影机，这个重量跟轻薄型笔记本电脑不相上下。

商务便携型投影机的优点有体积小、重量轻、移动性强，是传统的幻灯机和大中型投影机的替代品，轻薄型笔记本电脑跟商务便携型投影机的搭配，是移动商务用户在进行移动商业演示时的首选搭配。

教育会议型：一般定位于学校和企业应用，采用主流的分辨率，亮度在2000-3000流明左右，重量适中，散热和防尘做的比较好，适合安装和短距离移动，功能接口比较丰富，容易维护，性能价格比也相对较高，适合大批量采购普及使用。

主流工程型：相比主流的普通投影机来讲，工程投影机的投影面积更大、距离更远、光亮度很高，而且一般还支持多灯泡模式，能更好的应付大型多变的安装环境，对于教育、媒体和政府等领域都很适用。

专业剧院型：这类投影机更注重稳定性，强调低故障率，其散热性能、网络功能、使用的便捷性等方面做得很强。

当然，为了适应各种专业应用场合，工程投影机最主要的特点还是其高亮度，其亮度一般可达5000流明以上，高者可超10000流明。

由于体积庞大，重量重，通常用在特殊用途，例如剧院、博物馆、大会堂、公共区域，还可应用于监控交通、公安指挥中心、消防和航空交通控制中心等环境。

投影技术投影机自问世以来发展至今已形成三大系列：LCD（Liquid Crystal Display）液晶投影机、DLP（Digital Lighting Process）数字光处理器投影机和CRT（Cathode Ray Tube）阴极射线管投影机。

LCD 投影机的技术是透射式投影技术，目前最为成熟。

投影画面色彩还原真实鲜艳，色彩饱和度高，光利用效率很高，LCD 投影机比用相同瓦数光源灯的DLP投影机有更高的ANSI流明光输出，目前市场高流明的投影机主要以LCD投影机为主。

投影仪技术指标详解投影仪是一种将光影投射到平面上以达到显示图像的设备。

在如今的多媒体技术应用中，投影仪已经成为一种普遍使用的工具。

为了选择一款适合自己需求的投影仪，了解其技术指标是非常重要的。

下面将详细解释几种常见的投影仪技术指标。

1. 亮度(Brightness)：亮度是指投影仪产生的图像的亮度水平。

亮度一般用流明(Lumen)来表示，流明越高，图像的亮度越高。

根据使用环境的不同，选择合适的亮度是非常重要的。

一般来说，小型会议室需要1000到2000流明，大型会议厅或教室可能需要3000到5000流明。

2. 分辨率(Resolution)：分辨率是指投影仪能够显示的像素数量，通常用水平像素和垂直像素的数量来表示。

分辨率越高，图像的清晰度越高。

常见的分辨率有SVGA(800x600)、XGA(1024x768)、WXGA(1280x800)、1080P(1920x1080)等。

3. 对比度(Contrast)：对比度是指投影仪显示图像亮度的范围，即黑色和白色之间的差异程度。

对比度越高，图像中的黑色和白色之间的差异越明显，图像的细节表现能力越强。

4. 可视角度(Viewing Angle)：可视角度是指投影仪图像的观看角度范围。

投影仪的可视角度越大，图像的观看范围就越广，无论是正对还是侧面观看都能够得到清晰的图像。

对于需要多人观看的场合，选择具有大的可视角度的投影仪是非常重要的。

5. 投影比例(Aspect Ratio)：投影比例是指投影仪显示图像的宽高比。

常见的投影比例有4:3和16:9两种。

4:3是传统的电视和计算机显示器的宽高比，适用于显示文档和网页等内容。

16:9是高清视频的宽高比，适用于观看电影和播放视频等内容。

6. 灯泡寿命(Lamp Life)：灯泡寿命是指投影仪灯泡能够正常工作的时间。

灯泡寿命一般用小时来表示，一般来说，灯泡寿命越长，使用寿命就越长。

投影仪的灯泡寿命会受到使用环境和使用方式等因素的影响。

投影仪技术指标及品质标准电子版文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）投影仪技术指标及品质标准一、产品执行标准：1、所有产品应符合设计图纸要求并满足GB/T 22935-2008《投影仪用金属卤化物灯》等相关标准。

二、产品技术要求：1、供货产品必须与双方确认样板一致。

2、投影机选型技术参数。

投影仪选型时，必须提供以下指标参数作为选型依据：显示芯片指标、亮度、对比度、标准分辨率、输入接口。

其他可选的参考指标如下（所列参数根据实际应用要求而定）：3、投影机功能定位。

投影机主要功能是将电脑信号源投影到屏幕来放大显示，随其接口不同，还可以连接AV信号、HDMI信号等。

4、投影显示系统选型标准。

优先选择标准分辨率为1920*1080的高清投影机，非高清投影机需兼容1920*1080；投影机灯泡在标准模式下的使用寿命不小于2000小时；用于视频会议的投影机需优先考虑标配HDMI信号输入接口的型号；根据厅室类型和用途选择投影机（详见下表1），需考虑投影幕安装位置是否符合投影尺寸要求（详见下表2），且投影幕布下沿需距地至少1m；投影机安装位置按照投影尺寸进行定位，以投影机镜头至投影幕的水平距离为准，前后预留适当移动调整余量（前后约）；大型高空间多功能厅及宴会厅宜采用流动投影，投影机可分批次达到满配。

投影机升降架一次配齐。

表1：厅室类型投影幕投影机备注千人宴会厅270寸（16：10）电动投影幕3套10000~12000流明高清投影机2台（电动升降）10000~12000流明高清投影机1台（流动）400人剧院会议厅600寸固定投影幕20000~35000流明投影机（固定投影仪）300人阶梯会议厅240寸（16：10）电动投影幕10000~14000流明高清投影机1台（电动升降）投影机位置距离幕10~20米处14000~18000流明高清投影机1台（电动升降）投影机位置距离幕20~30米处300人多功能厅240寸（16：10）电动投影幕2套7000~8000流明投影机2台（电动升降）200人多功能厅A 240寸（16：10）电动投影幕7000~8000流明投影机（电动升降）200人多功能厅B 150寸（16：10）电动投影幕5000~6000流明投影机（电动升降）130人多功能厅150寸（16：10）电动投影幕5000~6000流明投影机（电动升降）表2：5、厅室灯光环境要求。

具体的使用场合，如家用，商务，教学，还是大的多功能厅、报告厅等，根据不同的使用场合投影机的选择标准也是不一样的，以下给是教学用机的选择注意事项，希望能带给你一些借鉴。

随着显示技术的发展，投影机在教学的应用越来越广泛。

面对琳琅满目的投影产品，您也许会感到困惑：到底什么样的投影机适合于自己应用呢？看完下面的内容，或许会帮助您很快找到答案。

■操作简单是重点学校采购投影机是为了教学使用，因此需要方便每位上课老师的使用。

为了提升投影机在教学时的使用效率及效果，投影机的操作接口一定要设计得很人性化，即使是第一次使用的老师也能很快上手，因此在采购时应将操作接口的简便性列入考虑。

同时，教学用的机器通常需要吊装，因此一个功能强大的遥控器也是必不可少的。

另外，在投影机搭配电脑使用时，如果预算较为宽松，应尽量选择XGA（1024×768）分辨率的机型，因为电脑多为XGA的分辨率；如果预算较紧，则应以亮度为主要考量，搭配SVGA（800×600）分辨率即可。

■移动教学需便携如有需要移动投影机，则建议购买便携式的投影机较为恰当。

因为移动教学通常都会搭配重约2kg的笔记本电脑使用，如果投影机太重，会给使用者造成非常大的体力负担。

一般建议选购重量在2.5kg以下的投影机产品用于移动教学。

■亮度和镜头要合适了解使用环境的空间大小和采光情况，对于您选择投影机的亮度和选择投影镜头具有很大的帮助。

针对普通教室和阶梯教室的应用需求，会有不同的考量。

1.选择适合的亮度取决于投影多大的画面和采光。

画面越大，使用者感受到的亮度越低；反之，画面越小，使用者感受到的亮度就会越亮。

太暗的画面会使眼睛感到吃力，太亮的画面则容易产生刺眼或疲劳，效果都不好。

另外，采光太暗会影响教学活动的正常进行；采光太亮则会影响投影的效果。

故一般建议如有阳光的教室可以安装普通的窗帘，能够遮光又不至于太暗。

对于小教室（15~30平方米）来说，学生的人数较少，不需要太亮的投影机，一般而言，亮度为1500流明就足够了；稍大一点儿的教室（30~60平方米），可选择亮度为1500~2000流明的机型；超过70平方米的教室则建议采用亮度为2000流明以上的机型；阶梯教室应选择亮度为2500流明以上的机型。

投影仪的检测标准投影仪的检测标准通常涵盖了多个方面，包括图像质量、亮度、分辨率、色彩准确度、对比度、稳定性等。

以下是一些可能涉及的投影仪检测标准：1．分辨率（Resolution）：检测投影仪的分辨率，确保它能够提供清晰的图像。

常见的分辨率标准包括高清（HD）、全高清（Full HD）、4K等。

2．亮度（Brightness）：测量投影仪的亮度，通常以流明（lumen）为单位。

检测在不同环境光条件下投影仪的表现。

3．对比度（Contrast Ratio）：评估投影仪的对比度，即黑色和白色之间的差异。

高对比度有助于产生更清晰的图像。

4．色彩准确度（Color Accuracy）：检测投影仪的色彩准确度，确保它能够还原准确的颜色。

5．色调和饱和度（Hue and Saturation）：评估投影仪对不同颜色的还原程度，包括颜色的饱和度和色调。

6．变形和畸变（Distortion）：检测投影图像中是否存在变形或畸变，确保投影图像的几何形状正确。

7．图像稳定性（Image Stability）：测试投影图像的稳定性，包括防止抖动、摇晃或其他图像不稳定现象。

8．灯泡寿命和稳定性（Lamp Life and Stability）：评估投影仪灯泡的寿命和稳定性，确保其能够长时间稳定工作。

9．输入/输出端口测试：检测投影仪的各种输入和输出端口，确保其与不同设备的连接正常。

10．噪音测试：测量投影仪在工作时产生的噪音水平，确保在使用时不会造成过多的干扰。

这些标准可能由国际标准组织、行业协会或制造商自行制定。

购买投影仪时，可以参考制造商提供的技术规格表，其中通常包含了有关以上方面的信息。

一影院设备技术标准和产品的性能技术指标要求（一）投影机使用世界知名品牌。

根据采购方现有场地尺寸，投标方须提供满足场地要求的投影设备，并列出设备的型号、产地、类型。

技术要求:2、投影仪镜头投影仪配套镜头，根据本项目场地特性。

6个3、投影仪架立体投影仪架。

3套4、立体成像设备偏振镜架、片：透光率38%（单体）、30%（平行）、0.01%（直角），偏光效率99%以上，质量：光学级，厚度0.15mm以上，方向性：直线性光，漏光率5%以内。

6套5、视频传输线优质dvi延长线，长度需实地测量。

6根（二）数字影院播放器满足影片分辨率为1920X1080以上的播放需求。

（三）银幕系统1、银幕（1）、银幕类型：金属软银幕（2）、技术参数：A、银幕材质（GB/T13982-2004 5.7）：PVC橡塑阻燃材料幕基，高反射金属反光涂层；B、增益系数（JB/T 7809-2005 5.3.4）：β=2.0C、有效散射角（2α）（GB/T 13982-2004 3.7）：2α=50°；D、开孔率：孔径为0.6mm，银幕开孔率为6.4%；E、色温差：+170 度；F、声衰减（GB/T13982-2004 5.4）：要求扬声器的声衰减8KHz 与12.5KHz 的声衰减与500Hz 的声衰减之差，分别不大于5dB 与7dB；G、反射光的颜色（GB/T13982-2004 5.5）：银幕表面要求彩色还原性良好，即反射光与入射光的颜色色度应一致；H、解像力（GB/T13982-2004 5.6）：125 线对/mm，用于放映电影的银幕应具有满足80 线对/mm 以上的放映解像力；I、均匀性：银幕全幅材质与涂层均匀，以保证幕面不一致部位在照明条件下的反射亮度趋向一致；J、其他特性：a.涂层牢固性、正常伸缩性、平整性、防霉、阻燃性等：幕基材料使用阻燃橡塑材料，产品具有阻燃性、耐寒性、防霉性且接缝平整、喷涂均匀；b.银幕上的任何区域看不出有影响放映效果的花纹与明暗条纹；c.银幕各处亮度值最小值与最大亮度值比不小于90%；d.距离银幕3m 处看不出银幕的接缝。

投影仪的技术与指标投影仪的技术与指标(1)投影仪的性能指标是区别投影仪档次高低的标志。

投影仪的性能指标有很多，这里只谈谈几个主要指标。

光输出（Light Out)是指投影仪输出的光能量，单位为流明（lm）。

与光输出有关的一个物理量是亮度，是指屏幕表面受到光照射发出的光能量与屏幕面积之比，亮度常用的单位是勒克斯（lx）。

当投影仪输出的光通过一定时，投射面积越大亮度越低，反之则亮度越高。

决定投影仪光输出的因素有投影及荧光屏面积、性能及镜头性能、通常荧光屏面积大，光输出大。

带有液体耦合镜头的投影机镜头性能好，投影仪光输出也可相应提高。

水平扫描频率（行频）电子在屏幕上从左至右的运动叫做水平扫描，也叫行扫描。

每秒钟扫描次数叫做水平扫描频率，视频投影仪的水平扫描频率是固定的，为15.625KHz(PAL制)或15.725KHz(NTSC制)数据和图形投影仪的扫描频率不是不个频率频段；在这个频段内，投影仪可自动跟踪输入信号行频，由锁相电路实现与输入信号行频的完全同步。

水平扫描频率是区分投影仪档次的重要指标。

频率范围在15kHz-60kHz 的投影仪通常叫做数据投影仪，如SHARP XG-3700E、XG-3900E、XG-NV2/20；SONY V500Q。

上限频率超过60kHz的通常叫做图形投影仪，如SHARP XG-SV1A、XG-XV10A；SONY VPL-D50QM、VPL-G70QM、VPL-1292QM；Panasonic PT-L395E、PT-1083E/U。

垂直扫描频率（场频）电子束在水平扫描的同时，又从上向下运动，这一过程叫垂直扫描。

每扫描一次形成一幅图像，每秒钟扫描的次数叫做垂直扫描频率，垂直扫描频率也叫刷新频率，它表示这幅图像每秒钟刷新的次数。

垂直扫描频率一般不低于50Hz，否则图像会有闪烁感。

视频带宽投影仪的视频通道总的频带宽度，其定义是在视频信号振幅下降至0.707倍时，对应的信号上限频率。

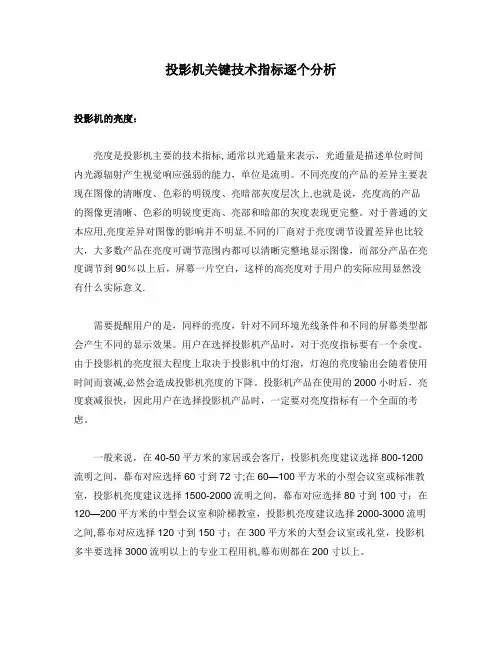

投影机关键技术指标逐个分析投影机的亮度：亮度是投影机主要的技术指标, 通常以光通量来表示，光通量是描述单位时间内光源辐射产生视觉响应强弱的能力，单位是流明。

不同亮度的产品的差异主要表现在图像的清晰度、色彩的明锐度、亮暗部灰度层次上,也就是说，亮度高的产品的图像更清晰、色彩的明锐度更高、亮部和暗部的灰度表现更完整。

对于普通的文本应用,亮度差异对图像的影响并不明显.不同的厂商对于亮度调节设置差异也比较大，大多数产品在亮度可调节范围内都可以清晰完整地显示图像，而部分产品在亮度调节到90％以上后，屏幕一片空白，这样的高亮度对于用户的实际应用显然没有什么实际意义.需要提醒用户的是，同样的亮度，针对不同环境光线条件和不同的屏幕类型都会产生不同的显示效果。

用户在选择投影机产品时，对于亮度指标要有一个余度。

由于投影机的亮度很大程度上取决于投影机中的灯泡，灯泡的亮度输出会随着使用时间而衰减,必然会造成投影机亮度的下降。

投影机产品在使用的2000小时后，亮度衰减很快，因此用户在选择投影机产品时，一定要对亮度指标有一个全面的考虑。

一般来说，在40-50平方米的家居或会客厅，投影机亮度建议选择800-1200流明之间，幕布对应选择60寸到72寸;在60—100平方米的小型会议室或标准教室，投影机亮度建议选择1500-2000流明之间，幕布对应选择80寸到100寸；在120—200平方米的中型会议室和阶梯教室，投影机亮度建议选择2000-3000流明之间,幕布对应选择120寸到150寸；在300平方米的大型会议室或礼堂，投影机多半要选择3000流明以上的专业工程用机,幕布则都在200寸以上。

时下主流投影技术亮度的比较:LCD投影机属于透射式投影方式，主要依靠提高光源效率、减少光学组件能量损耗、提高液晶面板开口率和加装微透镜等技术手段来提高亮度。

DLP技术属于反射式投影方式,其主要通过改进色轮技术、改变微镜倾角和减少光路损耗等手段提高亮度指标。

大屏幕投影系统质量检验评定标准
2.7.1基本要求
1)投影仪、屏幕及配件的数量、型号符合要求，部件完整。

2)投影仪、屏幕安装方位、角度、高度符合设计要求。

3)电源、控制线路以及通信线路按规范要求连接到位，设备处于正常工作状态。

4)分项工程自检和设备调试记录、有效的设备检验合格报告或证书等资料齐全。

2.7.2实测项目
见表２．７．２。

表２．７．２大屏幕投影系统实测项目
项
检查项目技术要求检查方法
次
１拼接缝不大于2mm或合同要长度尺实测
求的尺寸
２
△亮度达到白色平衡时的亮
度不小于150cd/m2
亮度计实测３亮度不均匀度不大于10% 亮度计实测
４图像显示正确显示监控中心
CCTV监视器的切换图
形计算机输出信息
实际操作
５
△窗口缩放可对所选择的窗口随
意缩放控制
实际操作
６
△多视窗显示同时显示多个监视断
面的窗口
实际操作
2.7.3外观鉴定
1)投影仪外观完整无损伤、镜头洁净，屏幕平整整洁、白度均匀。

2)图像清晰、稳定、无抖动。

3)图像明亮、色泽鲜艳可调。

以上任一项不符合要求时，该项减0.1～2分。
