滤波器分析

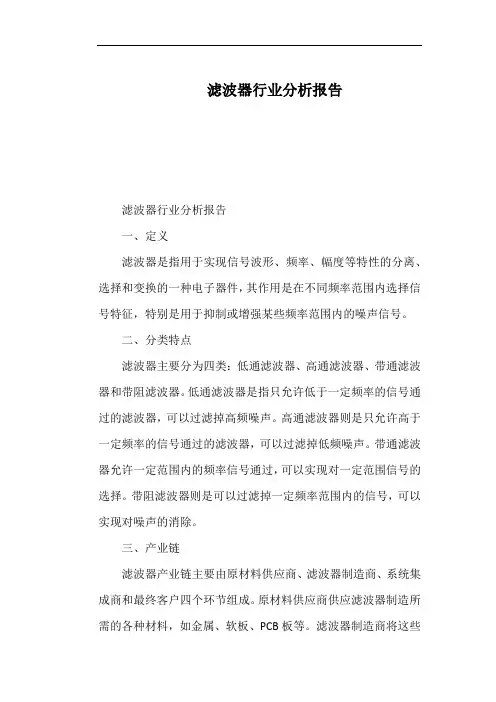

滤波器行业分析报告滤波器行业分析报告一、定义滤波器是指用于实现信号波形、频率、幅度等特性的分离、选择和变换的一种电子器件，其作用是在不同频率范围内选择信号特征，特别是用于抑制或增强某些频率范围内的噪声信号。

二、分类特点滤波器主要分为四类：低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器是指只允许低于一定频率的信号通过的滤波器，可以过滤掉高频噪声。

高通滤波器则是只允许高于一定频率的信号通过的滤波器，可以过滤掉低频噪声。

带通滤波器允许一定范围内的频率信号通过，可以实现对一定范围信号的选择。

带阻滤波器则是可以过滤掉一定频率范围内的信号，可以实现对噪声的消除。

三、产业链滤波器产业链主要由原材料供应商、滤波器制造商、系统集成商和最终客户四个环节组成。

原材料供应商供应滤波器制造所需的各种材料，如金属、软板、PCB板等。

滤波器制造商将这些原材料加工成滤波器产品，然后通过渠道销售给系统集成商。

最终客户则是使用这些滤波器产品的企业或个人。

四、发展历程滤波器作为一种重要的电子器件，其发展历史可以追溯到20世纪初。

20世纪50年代之后，滤波器的应用逐渐扩展到了广播通信、计算机、军事和医疗等多个领域。

在经历了多次技术创新和产业转型之后，滤波器已经成为了电子行业中不可或缺的一部分。

五、行业政策文件近年来，国家开始出台一系列支持滤波器产业发展的政策文件，其中包括《关于加快电子信息产业发展的若干意见》和《关于促进滤波器产业发展的实施意见》等文件。

这些政策文件为滤波器产业的发展提供了指导和支持。

六、经济环境随着互联网、大数据、人工智能等技术的广泛应用，电子信息产业快速发展，为滤波器行业带来了巨大的市场需求。

同时，国家出台了一系列政策扶持措施，也为滤波器产业提供了良好的发展环境。

七、社会环境随着社会进步，人们对生活品质和安全性的要求不断提高。

这促使滤波器行业在汽车、医疗、航空航天等领域拥有更广泛的应用，以提高产品的可靠性和安全性。

FIR滤波器设计分析
1.稳定性：FIR滤波器是无失真的线性系统，可以保持输入信号的完整性。

2.线性相位特性：FIR滤波器的频率响应对于所有频率都具有相同的相位延迟，因此不会引入信号的相位失真。

3.可以实现任意滤波特性：通过设计滤波器的冲激响应序列可以实现各种不同的滤波特性，如低通滤波、高通滤波、带通滤波和带阻滤波等。

设计FIR滤波器的关键步骤包括：确定滤波器的要求和规格、选择滤波器的设计方法、设计滤波器的冲激响应序列以及评估滤波器的性能。

首先，在设计FIR滤波器之前，需要明确滤波器的要求和规格，包括滤波器的类型（如低通滤波器、高通滤波器等）、截止频率、通带和阻带的边界以及衰减要求等。

这些要求将直接影响滤波器的设计方法和滤波器的性能。

然后，根据滤波器的要求和规格选择适当的设计方法。

常见的设计方法包括窗函数法、频率采样法和最小二乘法等。

不同的设计方法有不同的优缺点，需要综合考虑滤波器的性能和实现的复杂度。

接下来，设计滤波器的冲激响应序列。

根据选择的设计方法，可以使用不同的算法生成冲激响应序列。

例如，窗函数法可以使用矩形窗、汉明窗或者Kaiser窗等。

通过调整冲激响应序列的长度和窗函数的参数，可以实现不同的滤波器性能。

最后，评估滤波器的性能。

可以通过计算滤波器的频率响应、幅频响应以及相频响应来评估滤波器的性能。

此外，还可以通过滤波器的幅频响应曲线来判断是否满足滤波器的要求和规格。

总之，设计FIR滤波器需要明确滤波器的要求和规格，选择适当的设计方法，设计滤波器的冲激响应序列，并评估滤波器的性能。

这些步骤的完成将确保设计出满足要求的FIR滤波器。

低通滤波器的工作原理与性能分析低通滤波器是一种常用的信号处理器件，它的主要功能是削弱或消除输入信号中高频成分，并保留低频成分。

低通滤波器在各种通信系统、音频处理、图像处理等领域有着广泛的应用。

本文将介绍低通滤波器的工作原理，并从性能方面进行分析。

一、低通滤波器的工作原理低通滤波器的工作原理基于频域的概念，在时域上看，它就是一个对信号进行平滑处理的装置。

通过将高频成分的能量逐渐减小，低频成分的能量保持较大，从而达到滤波的目的。

低通滤波器的主要构成部分是滤波器核心，常见的有RC低通滤波器、LC低通滤波器和数字低通滤波器等。

这些滤波器核心根据具体的应用需求，采用不同的电路结构和滤波算法来实现。

以RC低通滤波器为例，它由一个电阻和一个电容组成。

当输入信号经过电阻和电容的串联时，高频成分的能量会被电容器电阻消耗，因此输出信号中的高频成分就会被削弱或消除。

而低频成分则会通过电容器并在输出端保留较大的能量。

LC低通滤波器则利用电感元件和电容元件的组合，通过改变电感元件和电容元件的参数，可以调整低通滤波器的截止频率。

通过适当的设计和参数选择，可以实现在所需频率范围内对高频成分的有效滤除。

数字低通滤波器则是基于数字信号处理技术实现，其核心是一组滤波器系数和数字滤波算法。

通过输入信号的采样和离散操作，数字低通滤波器可以对输入信号进行有效滤波。

在实际应用中，数字低通滤波器因其设计灵活性和性能优势而得到了广泛的应用。

二、低通滤波器的性能分析低通滤波器的性能主要通过以下几个指标来评估：1. 截止频率：低通滤波器的截止频率是指滤波器在输入信号频率高于该频率时，输出信号能量下降到指定比例的频率。

截止频率越低，滤波效果越好，对高频成分的衰减也越大。

2. 幅频特性：低通滤波器的幅频特性描述了滤波器在不同频率下对输入信号幅度的影响。

通过绘制滤波器的幅频响应曲线，可以清晰地了解滤波器的频率响应特性。

3. 相频特性：低通滤波器的相频特性描述了滤波器输出信号相位与输入信号相位之间的关系。

FIR滤波器设计分析FIR（Finite Impulse Response）滤波器是一类数字滤波器，其输出只取决于输入信号的有限数量的过去样本。

FIR滤波器的设计分析主要包括滤波器的设计目标、设计方法、设计参数选择、滤波器性能评估等方面。

首先，FIR滤波器的设计目标是根据特定的应用需求，设计一个能够满足给定要求的滤波器。

比如，在音频信号处理中，常见的设计目标包括降低噪声、增强语音清晰度等。

接下来，FIR滤波器的设计方法主要有窗函数法和频率采样法。

窗函数法是通过选择合适的窗函数来设计FIR滤波器，常见的窗函数有矩形窗、汉宁窗、汉明窗等。

频率采样法是通过在频域上选择一组等间隔的频率样点，然后通过频域设计方法将这些样点连接起来，得到FIR滤波器的频响。

设计参数选择是FIR滤波器设计的重要环节。

常见的设计参数包括滤波器阶数、截止频率、过渡带宽等。

滤波器阶数决定了滤波器的复杂度，一般情况下，滤波器阶数越高，滤波器的性能也会越好。

截止频率是指滤波器的频段边界，过渡带宽是指频域中通过频样点与阻带频样点之间的频带范围。

最后，FIR滤波器的性能评估主要包括幅频响应、相频响应、群延迟等指标。

幅频响应可以用来评估滤波器的频率特性，相频响应则描述了信号在滤波过程中的相对延迟。

群延迟是指信号通过滤波器时的延迟时间，对于实时信号处理应用非常重要。

总结起来，FIR滤波器设计分析主要涉及设计目标、设计方法、设计参数选择和滤波器性能评估四个方面。

通过合理选择设计方法和参数，并对滤波器的性能进行评估，可以设计出满足特定要求的FIR滤波器，从而实现信号处理、噪声降低等应用。

滤波器的时域和频域分析方法滤波器是信号处理中常用的工具，它可以对信号进行去噪、降低干扰等操作。

在使用滤波器进行信号处理时，我们需要了解滤波器的时域和频域分析方法，以便更好地理解和优化滤波器的性能。

I. 时域分析方法时域分析是对滤波器在时间上的响应进行研究的方法。

下面介绍几种常用的时域分析方法。

1. 输入-输出时域分析输入-输出时域分析是通过给滤波器输入一个已知的测试信号，观察输出信号的变化来研究滤波器的特性。

常用的测试信号包括脉冲信号、正弦信号等。

通过分析输出信号的振幅、相位和波形等参数，可以得到滤波器的时域响应。

2. 单位冲激响应单位冲激响应是指在滤波器输入端输入单位冲激信号时，滤波器的输出响应。

单位冲激响应可以通过计算滤波器的冲激响应函数得到，也可以通过实验测量得到。

单位冲激响应对于分析和设计滤波器非常重要，可以用于计算滤波器的频率响应等。

II. 频域分析方法频域分析是通过将信号从时域转换到频域，研究信号在频率上的特性。

下面介绍几种常用的频域分析方法。

1. 傅里叶变换傅里叶变换是将信号从时域转换到频域的一种数学工具。

通过对信号进行傅里叶变换，我们可以得到信号的频谱信息，即信号在不同频率上的幅度和相位。

对于滤波器的频域分析，傅里叶变换可以帮助我们理解滤波器对不同频率成分的响应。

2. 频率响应频率响应是指滤波器在频域上对不同频率成分的响应情况。

我们通常使用幅度响应和相位响应来描述滤波器的频率特性。

幅度响应表示滤波器对不同频率成分的衰减或增益程度，相位响应表示滤波器对不同频率成分的相位延迟。

通过分析滤波器的频率响应，可以判断滤波器的通带、阻带和截止频率等参数。

III. 综合分析方法在实际应用中，时域和频域分析方法常常相互结合，进行综合分析。

通过同时分析滤波器的时域和频域特性，我们可以更全面地了解滤波器的性能和特点。

综上所述，滤波器的时域和频域分析方法是对滤波器进行性能评估和优化的重要手段。

通过时域分析方法，我们可以了解滤波器在时间上的响应特性；通过频域分析方法，我们可以了解滤波器在不同频率上的响应情况。

四种常见的滤波电路分析技巧滤波电路是用来滤除信号中的高频噪声或低频杂波的电路。

常见的滤波电路有四种类型，分别是低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

在设计和分析滤波电路时，可以采用以下四种常见的技巧。

1.输入输出电压增益分析：这种技巧用于分析滤波器的增益特性，即输入和输出的电压之间的比值。

对于低通滤波器，可以使用截止频率来度量其性能，即频率响应在低于截止频率时有较高的增益。

类似地，高通滤波器可以使用通带截止频率来度量。

带通滤波器和带阻滤波器可以使用中心频率、通带宽度和阻带宽度等参数来描述其性能。

2.相位特性分析：除了增益特性，滤波电路的相位特性也很重要。

相位特性描述了输入信号和输出信号之间的相对时间关系。

在滤波电路设计中，通常需要保持信号的相位不变或者引入可控的相移。

因此，分析滤波电路的相位特性可以帮助设计者选择合适的电路结构和参数。

3.频率响应分析：频率响应是指滤波器对不同频率信号的响应程度。

通过分析滤波器的频率响应，可以得到滤波器在不同频率下的增益和相位响应情况。

这种分析方法可以帮助设计者了解滤波器的频率选择特性，并作出适当的调整和优化。

4.器件选择和参数调整：在设计滤波电路时，选择合适的电子器件和调整合适的电路参数是非常重要的。

不同的滤波器类型和应用需要不同的器件和参数选择。

例如，需要考虑滤波器的截止频率、通带宽度、阻带宽度、器件的可用范围等因素。

通过合理选择和调整这些参数，可以获得性能良好的滤波器。

总结起来，分析滤波电路的常见技巧包括输入输出电压增益分析、相位特性分析、频率响应分析以及器件选择和参数调整。

这些技巧可以帮助设计者更好地理解和优化滤波器的性能，从而满足不同应用的需求。

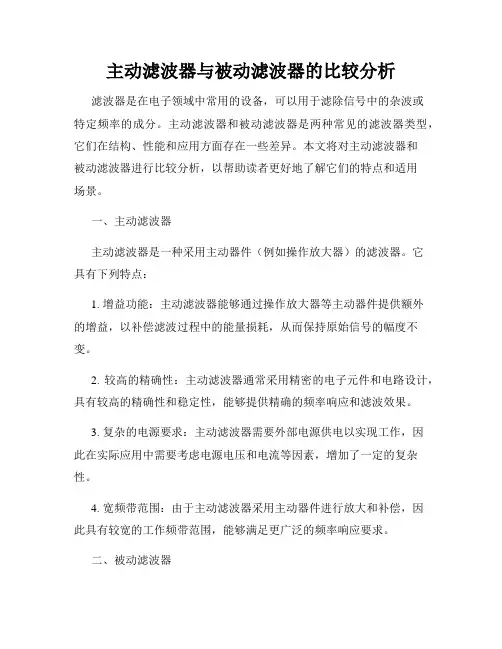

主动滤波器与被动滤波器的比较分析滤波器是在电子领域中常用的设备，可以用于滤除信号中的杂波或特定频率的成分。

主动滤波器和被动滤波器是两种常见的滤波器类型，它们在结构、性能和应用方面存在一些差异。

本文将对主动滤波器和被动滤波器进行比较分析，以帮助读者更好地了解它们的特点和适用场景。

一、主动滤波器主动滤波器是一种采用主动器件（例如操作放大器）的滤波器。

它具有下列特点：1. 增益功能：主动滤波器能够通过操作放大器等主动器件提供额外的增益，以补偿滤波过程中的能量损耗，从而保持原始信号的幅度不变。

2. 较高的精确性：主动滤波器通常采用精密的电子元件和电路设计，具有较高的精确性和稳定性，能够提供精确的频率响应和滤波效果。

3. 复杂的电源要求：主动滤波器需要外部电源供电以实现工作，因此在实际应用中需要考虑电源电压和电流等因素，增加了一定的复杂性。

4. 宽频带范围：由于主动滤波器采用主动器件进行放大和补偿，因此具有较宽的工作频带范围，能够满足更广泛的频率响应要求。

二、被动滤波器被动滤波器是一种只使用被动元件（例如电阻、电容、电感等）的滤波器。

它具有以下特点：1. 无增益功能：被动滤波器仅由被动元件组成，不具备增益功能，只能通过选择合适的电阻、电容和电感等元件参数来实现滤波效果。

2. 较低的精确性：由于被动滤波器不使用主动器件，其精度和稳定性相对较低，输出信号往往受到被动元件自身的误差、温度漂移等影响。

3. 简单的电源要求：被动滤波器不需要外部电源供电，只需滤波器内部元件的连接即可实现工作，因此电源要求相对较简单。

4. 有限的频带范围：被动滤波器受到使用的被动元件特性的限制，其工作频带范围相对较窄，往往适用于特定的频率范围。

三、比较与分析1. 成本方面：被动滤波器相对于主动滤波器来说，成本更低。

主动滤波器需要使用较为复杂的电子元件和电路设计，而被动滤波器可以仅使用较少的被动元件即可实现。

2. 精确性方面：主动滤波器由于使用精密的电子元件和电路设计，具有较高的精确性和稳定性；而被动滤波器受到被动元件自身误差的影响，精度相对较低。

滤波器的频谱分析和频率特征提取滤波器在信号处理中起到了至关重要的作用，它可以通过不同的频率响应滤除噪声、提取感兴趣的频率成分等。

频谱分析和频率特征提取是对滤波器性能进行评估的重要手段。

本文将介绍滤波器的频谱分析和频率特征提取的方法和应用。

一、频谱分析频谱分析是对信号在频域上的表示和观察，并可以进一步分析信号的频率分布、频率成分以及频谱特性。

滤波器的频谱分析可以通过多种方法实现，以下将介绍两种常用的方法。

1. 傅里叶变换傅里叶变换是一种将信号从时域转换到频域的方法。

通过对信号进行傅里叶变换，我们可以得到信号的频谱图，从而观察信号的频率成分。

对于一个线性、时不变的滤波器，其频率响应可以通过信号的傅里叶变换和滤波器的传递函数之间的乘积得到。

傅里叶变换是一种十分强大的工具，可以用来分析各种类型的滤波器。

2. 窗函数法窗函数法是一种常用的频谱分析方法，它可以通过对信号施加一个窗函数来提取信号的频率特征。

通过选取适当的窗函数，我们可以选择性地增强或抑制信号的某些频率成分，从而更好地观察信号的频谱。

常见的窗函数有矩形窗、汉宁窗、汉明窗等，它们各自具有不同的频率响应特性，可以根据需要选择合适的窗函数进行频谱分析。

二、频率特征提取频率特征提取是指从信号的频谱中提取出有用的频率成分或特征。

不同的滤波器可以通过提取不同的频率特征来满足不同的应用需求。

1. 峰值频率峰值频率是指信号频谱中出现最大振幅的频率成分。

通过提取峰值频率，我们可以获得信号的主频率成分，从而对信号进行分类、识别等。

通过滤波器对信号进行处理，可以有选择地提取出主频率成分，有助于准确地提取峰值频率。

2. 带宽带宽是指信号频谱中包含有用信号能量的频率范围。

在滤波器中，带宽通常与滤波器的截止频率相关。

通过选择合适的滤波器，可以有针对性地提取出特定频率范围的信号成分，从而实现对信号的频率特征提取。

3. 脉冲响应脉冲响应是指滤波器对单位脉冲信号的响应。

通过观察滤波器的脉冲响应，我们可以了解滤波器的时域特性。

滤波器的稳定性和抗干扰能力分析滤波器是一种常用的信号处理器件，能够对输入信号进行频率的选择性衰减或增强，以达到滤除噪声或改变信号波形的目的。

在实际应用中，滤波器的稳定性和抗干扰能力是评估其性能的重要指标。

本文将对滤波器的稳定性和抗干扰能力进行深入分析。

一、滤波器的稳定性分析稳定性是指滤波器系统对输入信号的响应在有限的时间内始终保持可控、有限的范围内。

对于线性时不变系统（LTI系统），其稳定性与系统的传递函数的极点有关。

我们可以通过分析滤波器的极点位置来评估其稳定性。

一般而言，当滤波器传递函数的所有极点都位于单位圆内或左半平面时，该滤波器是稳定的。

反之，如果存在极点位于单位圆外或右半平面，滤波器就是不稳定的。

稳定的滤波器能够保持信号的稳定性，并且不会引入额外的振荡或失真。

在实际应用中，我们常常选择具有稳定性的滤波器，以确保信号处理的准确性和可靠性。

二、滤波器的抗干扰能力分析抗干扰能力是指滤波器在存在噪声或干扰信号的情况下，对原始信号进行滤波的能力。

在现实环境中，信号常常受到各种噪声和干扰的影响，因此滤波器的抗干扰能力是评估其性能的重要指标。

一种常用的评估滤波器抗干扰能力的方法是信噪比（SNR）分析。

信噪比是指信号与噪声功率之比，表示了信号在噪声中的相对强度。

较高的信噪比意味着滤波器能够更好地抑制噪声，从而提供更清晰的信号。

为了提高滤波器的抗干扰能力，可以采取以下措施：1. 选择适当的滤波器类型：常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等，根据具体应用需求选择合适的滤波器类型，以达到抑制干扰信号的目的。

2. 增加滤波器阶数：增加滤波器的阶数可以提高其抑制干扰的能力，但同时也会增加计算复杂度。

3. 优化滤波器参数：通过优化滤波器的参数，如截止频率、通带宽度等，可以进一步提高滤波器的抗干扰能力。

综上所述，滤波器的稳定性和抗干扰能力是评估滤波器性能的重要指标。

稳定的滤波器能够保持信号的稳定性，而抗干扰能力强的滤波器可以有效抑制外界噪声和干扰，提供清晰可靠的信号。

滤波器的时域特性与频域特性分析滤波器是一种用于信号处理的电子设备，其通过对输入信号进行处理，剔除或增强特定频率的成分，从而改变信号的频谱特性。

在信号处理和通信系统中，滤波器扮演着至关重要的角色。

本文将对滤波器的时域特性和频域特性进行分析，并讨论其在各种应用中的应用。

一、时域特性分析滤波器的时域特性是指滤波器输出信号与输入信号之间的关系。

常见的时域特性包括幅度响应、相位响应和时延等。

1. 幅度响应幅度响应是指滤波器对不同频率成分的增益或衰减情况。

它通常用频率响应曲线表示，描述了滤波器在不同频率下的增益变化。

幅度响应一般以分贝为单位进行衡量，常见的滤波器类型包括低通、高通、带通和带阻滤波器等。

2. 相位响应相位响应是指滤波器对输入信号的相位特性的影响。

滤波器的相位响应常以角度或时间延迟的形式表示，它对输入信号的相位进行补偿或改变，从而影响信号的波形。

3. 时延时延是指滤波器对信号传输造成的延迟。

不同类型的滤波器会产生不同的时延效应，这在一些应用中尤为重要，如音频处理和实时信号处理等。

二、频域特性分析滤波器的频域特性是指滤波器对输入信号频谱的影响。

频域特性可以通过滤波器的频率响应来描述，包括频率选择性、群延迟和滤波器的带宽等。

1. 频率选择性频率选择性是指滤波器对不同频率成分的选择能力。

不同类型的滤波器具有不同的频率选择性，如低通滤波器会通过较低频率的成分，而阻止高频信号通过。

2. 群延迟群延迟是指滤波器对不同频率成分引起的时延变化。

它是频率响应曲线在某一频率附近的最大峰值对应的频率的导数。

3. 带宽带宽是指滤波器通过频率范围的能力。

对于低通滤波器而言，带宽即为通过频率，而对于带通滤波器而言，带宽则是指两个截止频率之间的范围。

三、滤波器应用滤波器在电子通信、音频处理、图像处理等领域都有广泛的应用。

1. 电子通信在无线通信系统中，滤波器用于频率分配和信号去噪。

滤波器的选择和设计可以有效地提高通信系统的频谱利用率和抗干扰能力。
