功率电子器件界面热阻和接触热阻是如何测量的?随着微电子技术的发展，电子芯片不断的趋向于小型化、集成化，热量通常被认为是电子系统前进发展的限制性因素，在电子设备热设计领域，热量的积累，温度上升过高对器件的寿命和可靠性都会产生非常不利的影响。
有研究表明，当工作环境为70℃~80℃时，工作温度每提高1℃，芯片的可靠性将下降5%。
因此，对于界面热传导的研究就变得尤为重要。
在各种功率电子器件中，电子器件产生的热量由内而外的传递需要经过数层接触面，不同材料相互接触时会产生界面，界面对热流有阻碍作用, 而界面热阻的概念亦即运用于此。
界面热阻的精准测量也是在集成电路设计时选择热界面材料重要因素——当热量流经接触界面时，将产生一个间断的温度差∆T，根据傅里叶定律，界面热阻Rimp可表述为：Rimp=(T1T2)/Q。
其中，Rimp为界面热阻，T2为上接触部件的界面温度，T1为下接触部件的界面温度，Q为通过接触界面的热流通量。
这里展示一个典型封装结构：在热量由芯片传递至散热器的过程中，需要经过多个固固界面。
当两个部件之间进行接触传热时，由于固体表面从微观上粗糙不平，部件之间实际上是通过离散的接触点进行接触传热的，有研究表明，这之间的实际接触面积不到部件对应表面积的3%，因而产生了非常高的界面热阻。
当界面填充有TIM时，增加了实际的接触面积，界面热阻的数值也随之减少。
界面热阻包括接触热阻和导热热阻两部分，各类热阻的关联如下图所示：那么界面热阻和接触热阻是怎么样测量的呢?在实际应用中，为了充分表征热界面材料的导热能力，材料本身的导热率和热阻的准确测量是必须的。
其实，界面热阻的测量非常简单，目前业内常用于热阻测试的标准为ASTM D5470，根据上面提到的傅里叶公式Rimp=(T1T2)/Q，常用的测试设备可以直接或间接测得上下界面的温度和流经的热通量，进而得到材料的表观界面热阻。
而由界面热阻引申而来，可以进一步得到接触热阻和导热系数：Rimp=1/λS*L+Rcon。

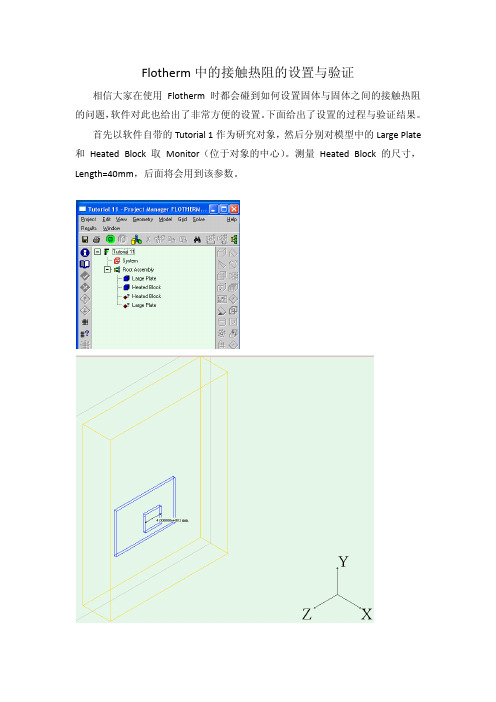

Flotherm中的接触热阻的设置与验证相信大家在使用Flotherm时都会碰到如何设置固体与固体之间的接触热阻的问题，软件对此也给出了非常方便的设置。
下面给出了设置的过程与验证结果。
首先以软件自带的Tutorial 1作为研究对象，然后分别对模型中的Large Plate 和Heated Block取Monitor（位于对象的中心）。
测量Heated Block的尺寸，Length=40mm，后面将会用到该参数。
对模型不做任何更改，直接进行计算。
下图是模型的表面温度云图，从Table 里可以知道Monitor的最终温度值。
THeated-Block=78.8552, TLarge-Plate=77.9205接下来，开始设置接触热阻。
对Heated Block进行Surface操作，在Surface Finish对话框中新建一个Surface属性22，然后在Surface Attribute里的Rsur-solid 中进行设置。
这里，希望在Heated Block和Large Plate之间的添加一个1°C/W的接触热阻，而Rsur-solid的单位是Km^2/W，其实就是(K/W)×(m^2)，即所需热阻值与接触面的面积。
前面知道，Heated Block是一个边长为40mm的正方形，面积即为0.0016m^2，所以，这里需要输入的值就是：1°C/W×0.0016m^2=0.0016Km^2/W。
Heated Block与Large Plate的接触面出现在Heated Block的Xo-Low面上，就需要在Surface Finish对话框中的Attachment的下拉菜单中选择Xo-Low。
设置完成后，不再对模型做任何操作，直接进行计算。
下图是模型的表面温度云图，从Table里可以知道Monitor的最终温度值。
THeated-Block=85.7831, TLarge-Plate=77.4179将仿真结果制作成下表（Heated Block的功耗为8W）：首先，这里需要澄清一些事实：热到底是如何被带走的，接触热阻到底会对什么产生影响。
---------------------------------------------------------------范文最新推荐------------------------------------------------------ 界面传热热阻实验研究摘要随着航空航天、核能、低温与微电子技术的发展，接触热阻对于传热的影响吸引了越来越多的研究者的目光。
文章主要采用实验的方法，以稳态测试法测量在不同接触材料、接触表面粗糙度、接触压力、热界面材料情况下材料的接触热阻，分析归纳实验数据与计算结果结果，定性地得到接触材料、接触表面粗糙度、接触压力、热界面材料等不同因素对于接触热阻的变化规律。
由实验测试结果，可以得到以下结论：1、固固接触界面热阻是普遍存在的，且对于传热有着不可忽视的影响；2、随着接触压力的逐渐增大，接触热阻逐渐减小。
这种减小是非线性的，接触压力越大，减小的幅度越小；3、接触热阻的滞后效应是存在的，即对试件进行加载与卸载不同操作时，相同压力的情况下，卸载时的接触热阻小于加载时的，加载历史对于接触热阻的影响是不可忽视的；4、在固固接触界面之间添加1 / 7导热性能优良的热界面材料，能够有效地降低接触热阻的值，对于导热性能的提升具有显著的作用。
9198关键词接触热阻稳态测试法接触压力热界面材料毕业设计说明书（论文）外文摘要TitleExperimental study of interfacial thermal resistanceAbstractWith the development of the aerospace, nuclear energy, low temperature and microelectronic technology，contact resistancehas attracted the attention of a growing number of researchers.The article mainly uses experimental methods to study the impact of different factors for the thermal contact resistance, such as materials, contact pressure, interface materials, temperature, surface roughness.Analyzed and summarized the results of experimental data and calculated results,qualitatively get variation of different factors to the contact resistance.---------------------------------------------------------------范文最新推荐------------------------------------------------------（2）我们将式中的R称为热阻，℃/W。
具有界面热阻的接触传热耦合问题的数值模拟概述说明1. 引言1.1 概述本文旨在研究具有界面热阻的接触传热耦合问题，并通过数值模拟的方式对其进行分析和探讨。
接触传热问题是工程领域中一个重要而复杂的现象，它涉及到不同物体之间的能量交换过程。
然而，在实际应用中，物体表面之间往往存在界面层，这种界面层会影响传热效果，从而引入了界面热阻。
1.2 文章结构本文共分为六个部分，每个部分都有其特定的内容目标和重点。
首先，在"引言" 部分我们将简要介绍本文的背景、目的和文章结构。
在"研究背景" 部分，我们将深入探讨接触传热耦合问题以及界面热阻的概念和影响因素。
随后，在"数值模拟方法与原理" 部分，我们将介绍所使用的有限元法以及其他相关数值模拟方法，并选择适用于接触传热耦合问题的数值模拟方法。
在"模型建立与参数设定" 部分，我们将详细描述接触界面的特性描述方法，并定义和设置界面热阻参数，同时设定初始条件和边界条件。
接下来，在"结果分析与讨论" 部分，我们将分析界面热阻对传热效果的影响并探讨参数变化对传热过程的影响。
最后，在"结论" 部分，我们将总结本文的主要发现，并展望未来可能的研究方向。
1.3 目的本研究旨在通过数值模拟方法对具有界面热阻的接触传热耦合问题进行深入探究，从而揭示不同参数变化对传热效果的影响以及界面热阻存在的必要性。
在实际工程应用中，如何准确预测并优化接触传热过程对于提高能量利用效率至关重要。
通过数值模拟方法，我们可以更好地理解和分析该问题，并为实际工程应用提供科学依据和指导。
因此，本文旨在为相关领域提供有价值的参考和指导，并推动进一步的研究与应用发展。
2. 研究背景：2.1 接触传热耦合问题简介接触传热耦合问题是指在热传导过程中存在着物体之间的接触以及由此引起的热传导现象。
在工程实践中，许多材料或设备都会涉及到接触传热耦合问题，例如机械部件的摩擦接触、电子元器件的散热等。
典型表面接触的压力接触热阻曲线测试报告一、 研究背景及目的意义两个工件相接触时，结合面在宏观上是完全接触的，但是实际情况并非如此。
由于工件加工条件的不同，实际结合面表面在微观上的是凹凸不平的，这使得两接触面只是在某些微凸峰处相互接触，而在其他部分间存在间隙，并充满媒介质。
因此，两个零件的实际接触面积远远小于宏观上的名义接触面积。
同时，结合面间隙中的媒介质导热系数一般较接触金属材料小得多。
那么在结合面处就会产生对热流的阻力，造成明显的温差，这种结合面对热流的阻力即接触热阻。
工件1工件2图1两试件接触时结合面温度分布示意图 目前，结合面接触热阻的获得方法主要有理论计算、试验测试和经验公式三种。
理论计算和经验公式是结合工件表面特征及结合面特定使用状态得到的，它们都能够比较好的解决针对特定材料的某一种接触状态下的接触热阻计算问题。
但是，理论计算和经验公式缺少一般性，同一种材料的工件在表面加工方式和使用条件发生变化时，结合面间的接触热阻也会千差万别。
试验测试是以实际工件为对象，测试其在实际的使用状态下的接触热阻，能够很好的反应结合面的实际接触状态。
有限元方法已经成为在设计阶段预测机床性能的重要手段，有限元分析结果的准确性主要取决于有限元模型和边界条件与实际的符合程度，特别是结合面的处理情况。
机床零件的材料和表面加工方式相对比较固定，通过试验的方法获得这些类型结合面接触热阻的准确值将有助于提高有限元分析的准确性。
二、 接触热阻的测试原理及装置单位面积上接触热阻的定义为/c c R t q =∆ （1）式中，c R 为单位面积上的接触热阻/2-1m W C ⋅⋅ ；c t ∆为结合面温差/°C ；q 为单位面积上的热流量/-2W m ⋅。
接触热导的定义为1/c c h R = （2）式中，c h 为结合面的接触热导/-2o -1W m C ⋅⋅。
由式子(1)中单位面积接触热阻的定义可以看到，接触热阻主要取决于结合面的温降c t ∆和通过结合面单位面积上的热量q 。

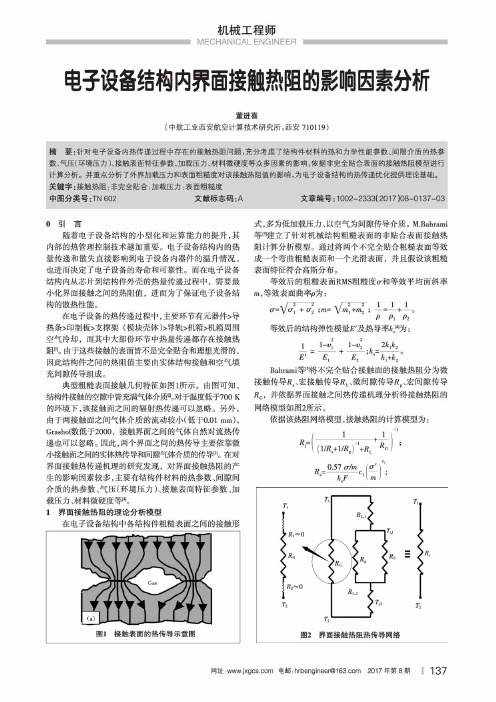

电子设备结构内界面接触热阻的影响因素分析董进喜(中航工业西安航空计算技术研究所，西安710119)摘要:针对电子设备内热传递过程中存在的接触热阻问题，充分考虑了结构件材料的热和力学性能参数、间隙介质的热参 数、气压(环境压力）、接触表面特征参数、加载压力、材料微硬度等众多因素的影响，依据非完全贴合表面的接触热阻模型进行 计算分析。
