电解电容选型的6个重要指标1 电容量与体积由于电解电容器多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。
但是大电容量的获取是以体积的扩大为代价的，现代开关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。
在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。
这样一来，利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。
结果，使电源的体积庞大，难以用于小型化的电子设备。
为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。
另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。
2 承受温度与寿命在开关电源设计过程中，不可避免地要挑选适用的电容。
就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的最为广泛。
但是, 最近几年却发生了显著变化，避免使用铝电解电容的情况正在增加。
出现这种变化的一个原因是，铝电解电容的寿命往往会成为整个设备的薄弱环节。
电源模块制造厂家的工程师表示：“对于铝电解电容这种寿命有限的元件，如果可以不用, 就尽量不要采用。
”因为铝电解电容内部的电解液会蒸发或产生化学变化，导致静电容量减少或等效串联电阻(ESR)增大, 随着时间的推移，电容性能肯定会劣化。
电解电容器的寿命与电容器长期工作的环境温度有直接关系，温度越高，电容器的寿命越短。
普通的电解电容器在环境温度为90℃时已经损坏。
但是现在有很多种类的电解电容器的工作环境温度已经很高在环境温度为90℃，通过电解电容器的交流电流和额定脉冲电流的比为0.5时，寿命仍然为10000h，但是如果温度上升到95℃时，电解电容器即已经损坏。

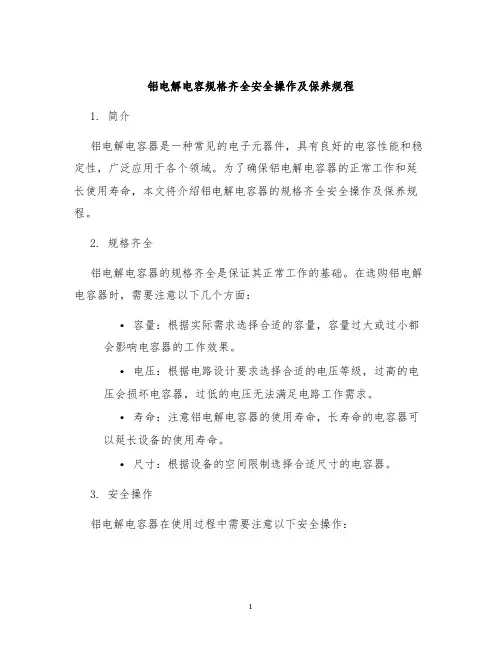

铝电解电容规格齐全安全操作及保养规程1. 简介铝电解电容器是一种常见的电子元器件，具有良好的电容性能和稳定性，广泛应用于各个领域。
为了确保铝电解电容器的正常工作和延长使用寿命，本文将介绍铝电解电容器的规格齐全安全操作及保养规程。
2. 规格齐全铝电解电容器的规格齐全是保证其正常工作的基础。
在选购铝电解电容器时，需要注意以下几个方面：•容量：根据实际需求选择合适的容量，容量过大或过小都会影响电容器的工作效果。
•电压：根据电路设计要求选择合适的电压等级，过高的电压会损坏电容器，过低的电压无法满足电路工作需求。
•寿命：注意铝电解电容器的使用寿命，长寿命的电容器可以延长设备的使用寿命。
•尺寸：根据设备的空间限制选择合适尺寸的电容器。
3. 安全操作铝电解电容器在使用过程中需要注意以下安全操作：3.1 正确连接在连接铝电解电容器时，应确保正确连接极性。
铝电解电容器具有极性，通常有一个标记出正极的标志，确保将正极连接到电路中正极，负极连接到电路中负极，避免反向连接造成损坏。
3.2 电容器充放电在对铝电解电容器进行维修和更换时，需要先将电容器进行充放电，以确保安全操作。
放电可以通过连接一个电阻器来实现，将电容器放电至安全电压之下后再进行操作。
3.3 温度控制铝电解电容器对温度非常敏感，过高的温度会造成电容器结构的损坏和容量的变化。
在使用过程中要注意避免过高的温度，尽量保持在规定的温度范围内。
3.4 防止过电流铝电解电容器对过电流也很敏感，过大的电流会导致电容器受损。
在设计电路时要合理控制电流大小，避免出现过大的过电流。
4. 保养规程为了确保铝电解电容器的正常工作和延长使用寿命，需要定期进行保养和检查。
4.1 清洁定期清洁铝电解电容器可以去除灰尘和污垢，保持电容器的散热性能和工作稳定性。
清洁时，可以使用软毛刷轻轻擦拭电容器表面，避免使用化学溶剂。
4.2 定期检查定期检查铝电解电容器的电压、容量和内部电阻等参数，确保电容器工作在正常范围内。
铝电解电容的耐压值铝电解电容是一种常见的电子元器件，具有较高的耐压值。
它在电子电路中起到储能和滤波的作用，广泛应用于各种电子设备中。
本文将介绍铝电解电容的耐压值及其在电子领域中的重要性。
一、铝电解电容的耐压值是多少？铝电解电容的耐压值通常在规格参数中有明确标注，以伏特（V）为单位。
常见的铝电解电容耐压值范围从几伏特到几百伏特不等，具体取决于电容的尺寸和材料。
在选择铝电解电容时，需要根据实际应用需求确定所需的耐压值。
二、铝电解电容耐压值的重要性铝电解电容的耐压值是指电容器能够承受的最大电压。
在电子电路中，电压波动是不可避免的，如果电容的耐压值不够高，就有可能导致电容器损坏，甚至发生漏液、爆炸等危险情况。
因此，选择合适的铝电解电容耐压值对于保证电路的正常运行和安全性至关重要。
三、如何选择合适的铝电解电容耐压值？1. 根据电路的工作电压确定耐压值：在选择铝电解电容时，首先要了解电路的工作电压范围。
一般来说，所选电容的耐压值应大于电路的最高工作电压，以确保电容器能够正常工作。
2. 考虑电压波动和幅值：在某些应用中，电路的工作电压可能会有较大的波动范围。
此时，应根据电压波动的幅值选择合适的耐压值，以防止电容器受到过大的压力而损坏。
3. 考虑安全裕度：为了确保电容器的使用寿命和可靠性，建议选择具有一定安全裕度的铝电解电容。
一般来说，耐压值应大于工作电压的1.2倍左右。
四、铝电解电容耐压值的影响因素1. 电容尺寸：一般来说，相同材料的铝电解电容，尺寸越大，其耐压值也越高。
2. 材料质量：铝电解电容的耐压值与其材料质量有关。
优质的铝电解电容材料能够提供更高的耐压性能。
3. 工艺技术：铝电解电容的制造工艺和技术水平也会影响其耐压值。
高品质的工艺和技术能够保证电容器的稳定性和可靠性。
五、总结铝电解电容的耐压值是评估其质量和性能的重要指标之一。
正确选择合适的耐压值可以保证电容器在电子电路中的正常工作和长久可靠性。
在选购铝电解电容时，应根据实际应用需求确定所需的耐压值，并考虑电压波动、安全裕度等因素，选择合适的规格型号。

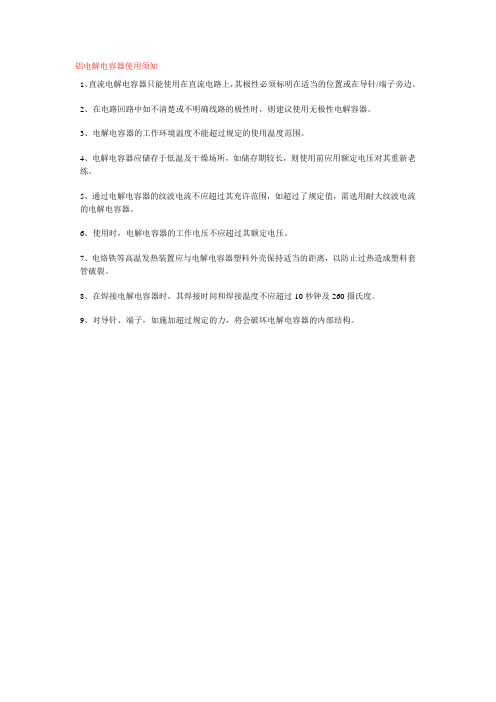

铝电解电容器使用须知
1、直流电解电容器只能使用在直流电路上，其极性必须标明在适当的位置或在导针/端子旁边。
2、在电路回路中如不清楚或不明确线路的极性时，则建议使用无极性电解容器。
3、电解电容器的工作环境温度不能超过规定的使用温度范围。
4、电解电容器应储存于低温及干燥场所，如储存期较长，则使用前应用额定电压对其重新老练。
5、通过电解电容器的纹波电流不应超过其充许范围，如超过了规定值，需选用耐大纹波电流的电解电容器。
6、使用时，电解电容器的工作电压不应超过其额定电压。
7、电烙铁等高温发热装置应与电解电容器塑料外壳保持适当的距离，以防止过热造成塑料套管破裂。
8、在焊接电解电容器时，其焊接时间和焊接温度不应超过10秒钟及260摄氏度。
9、对导针、端子，如施加超过规定的力，将会破坏电解电容器的内部结构。

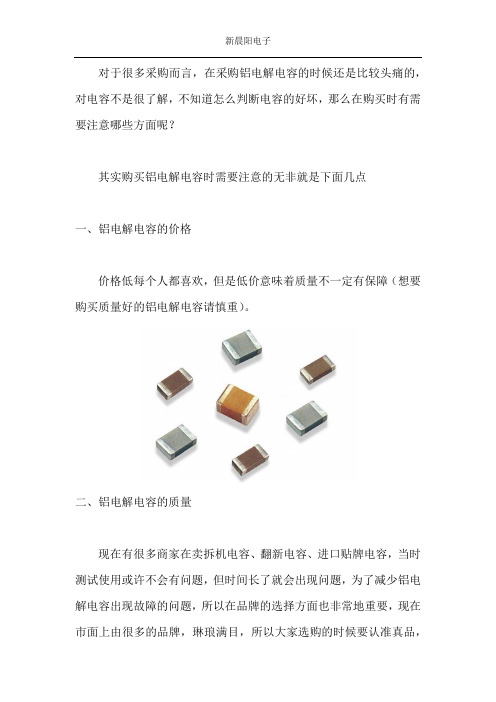

对于很多采购而言，在采购铝电解电容的时候还是比较头痛的，对电容不是很了解，不知道怎么判断电容的好坏，那么在购买时有需要注意哪些方面呢？
其实购买铝电解电容时需要注意的无非就是下面几点
一、铝电解电容的价格
价格低每个人都喜欢，但是低价意味着质量不一定有保障（想要购买质量好的铝电解电容请慎重）。
二、铝电解电容的质量
现在有很多商家在卖拆机电容、翻新电容、进口贴牌电容，当时测试使用或许不会有问题，但时间长了就会出现问题，为了减少铝电解电容出现故障的问题，所以在品牌的选择方面也非常地重要，现在市面上由很多的品牌，琳琅满目，所以大家选购的时候要认准真品，
以防买到山寨货，不过有些品牌是值得信赖的，如新晨阳电子，这是在国内有着相当高的名气的，所以产品质量、售后服务方面是非常有保障的。
（建议选择有实力的铝电解电容厂家，一般厂家都不会贪图一时的利润，对产品质量是有保障的）
三、需要注意供货交期
交期是每个采购都比较关心的，如果供货不及时会耽误公司生产，甚至严重的会影响自己的产品交期。
所以在选择商家的时候可以选择厂家，选择代理商供货和选择生产厂家供货交期是不一样的，代理商一般没有现货，需要找厂家拿货，时间周期比较长，而选择铝电解电容生产厂家就不一样，一般常规品都会有库存，没有库存的也可以马上安排生产（一般生产周期7-15天）。
•铝电解电容使用注意事项• 1.注意直流电解电容的正负极.如果正负极接反,将产生异常电流,导致电路短路,甚至损坏器件本身.如果不确定正负极性,就要使用直流双极电解电容.直流电容不能使用在交流电路中.2.在额定电压范围内使用如果电容两端电压超过其额定电压,急剧增加的漏电流将导致电容特性的恶化或器件的损毁.3.在需要快速充放电的电路中不要使用电解电容如果在需要快速充放电的场合使用电解电容,则电容发热将导致电容特性恶化甚至损坏.4.在额定纹波电流下使用如果纹波电流超过其额定纹波电流,电容寿命将缩短,在极端情况下,其内部发热会将其烧毁.在这种电路中,要使用高纹波类型的电解电容.5.电容特性随着操作温度的改变.电解电容的特性将会随着温度的改变而改变.这种改变是暂时的,而且在初始温度下,仍然保持其初始特性(如果在长时间的高温下,其特性还没有恶化的话).如果使用温度超出其规定的温度范围,增加的漏电流将损坏电容器件.设计中,要注意诸多因素对电容温度的影响,比如说周边温度的影响,设备的内部温度的影响,电路单元中其他发热器件的热辐射影响,还有电容本身由于纹波电流而引起的发热产生的影响.一般情况下,标注的静电电容是在20℃,120Hz下的值.这个值会随着温度的升高而增加,随着温度的降低而降低.通常,标注的正切损耗角(tanδ)也是在20℃,120Hz下的值.这个值随着周边温度的升高而降低,随着周边温度的降低而升高.漏电流随着温度的升高而增加,随着温度的降低而减少.6.电容特性随着频率的变化当工作频率改变是,电解电容的特性会随之改变.通常,电解电容的值是20℃,120Hz下的值.该值随着频率的增加而增加.同样,正切损耗角(tanδ)也是20℃,120Hz下的值,随着频率的增加而增加.特性阻抗通常是20℃,100Hz下的值.它将随着频率的降低而增加.7.铝电解电容的寿命当铝电解电容的特性恶化到致其失效时,它的寿命也就终止了.温度和纹波电压是影响其寿命的两个重要因素.参见东佳索引.8.存储过程中铝电解电容特性的改变.在经过长时间的存储之后,无论是否装配在设备中,铝电解电容的的漏电流都会增加.当周围温度较高时,这种趋势更为显着.如果电容在常温下存储时间超过两年(高温下时间更短),漏电流有所增加,推荐加电压存储.考虑到初始增流的影响,推荐在设备中采用额外的保护电路.9.电容器和阴极引出端间的绝缘电容器和阴极引出端是通过电解液连接在一起的,电解液的阻值又是不确定的.所以,如果需要完全绝缘,须要在装配时加上一个绝缘器.10.PCB板立式电容的非接线端(附加的引出端)由于NC端没有绝缘,它应被装配在与电路其他器件电气隔离的地方.11.外部套筒如果在有机溶液中浸过后又曝露在高温之中,覆盖在电容器表面的套筒可能会破裂.铝电解电容的外部材料通常采用聚氯乙烯材料,但是,这层套筒仅仅只是用于标注指示目的而非用于绝缘.如果您需要绝缘电容,请与我们联系.12.特殊的工作环境如果在含有高密度卤素化合物气体以及在PCB板的清洁中使用,铝电解电容将逐渐显示出腐蚀性.在PCB清洁这种情况中,请事先与我们联系.在特性环境中使用时,也请与我们联系.13.根据电容pin间距调整PCB板的孔间距根据电容pin间距调整PCB板的孔间距(目录中的“F”距离).要注意短路,断路以及漏电流的增加.由于孔间距和pin间距的差距,可能会给引线端承担较多压力.14.带压力阀的电容器(1)当电容两端加上反向电压或正向电压过大时,电容内部压力会增大.为了防止电容爆炸,电容器的一部分被做得很薄以具有压力阀的功能.一旦电容被当作压力阀工作而损毁,就需要更换电容.因为这个压力阀损毁是不能恢复的.(2)当你使用一个具有压力阀功能的电容时,要保证压力阀的上方有足够的空间以防止干扰.空间要求如下所示:电容直径(mm):1820-354050所需空间(mm):2.03.04.05.015.两层板当在两层板上使用电解电容时,注意装配电容的地方,其下方不能有走线.否则,可能导致短路故障.16.电容器的连接当有一个或多个电容并行连接时,要考虑其电流均衡.当有2个或多个电容串联时,要考虑其电压的均衡,并加上一个并联电阻.■装配注意事项1.装配注意事项1)装配前,检查额定参数(静电电容和额定电压)2)检查电容极性和底盘的极性标注3)不要使电容跌落在地上,跌落后的电容不要再使用4)装配过程中不要使电容变形2.不要给电容器的引脚施加过多的压力1)确保电容的引线间距符合PCB板的孔间距2)自立型电容应紧贴PCB板3)不要将自动装配机器设置得过于拉紧电容引脚。
1、铝电解电容作为储能元件。
因此，电解电容的选型要关注以下特性：容量，耐压，温度范围，元件封装形式与尺寸；纹波电流、纹波电压；漏电流、ESR、散逸因数、阻抗/频率特性；电容寿命；实际需要、性能和成本等综合考量。
2、电解电容选型参数选型规则：电压参数选型规则：实际电路工作电压乘以1.5倍，在此基础上向上选取最近一个通用电压。
例如：电路为5V，则降额后需要耐压7.5V，最终选择额定电压10V。
温度参数选型规则：温度范围选型需要依据产品热设计及使用环境确定；对于室内产品，温度范围可以在-25℃~105℃，对于室外产品，推荐-40℃~105℃必要时选用125℃。
3、铝电解电容的特点3.1铝电解电容器的卷绕结构及简图电解电容包含两个导电电极，中间有绝缘层隔开。
一个电极（阳极）由扩大了表面积的铝箔形成。
铝氧化层（AL2O3）在其表面形成绝缘层。
与其它电容相比，铝电解电容的负极（阴极）是导电液体，称作电解液。
另外一个铝箔，是所谓的阴极箔，其有更大的表面积，以传递电流到电解液。
电容的阳极是极纯的铝箔，其有效表面被极大地增大（比例可以到200倍），增大方式是一个电化学腐蚀过程，这样可以使电容到最大容量。
化学腐蚀的方式以及程度过程不同，决定于其不同要求。
铝电解电容器的主要生产原材料为：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫片等，其生产工序主要有：切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等，以下为其主要生产工艺图：电解电容的结构和原理决定了其有一下特点：优点：容量大、耐压高、价格便宜；缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快。
数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有几个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。
这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。
电解电容的选择原则铝电解电容器电路设计要点1）在确认使用及安装环境时，作为按铝电解电容器样本设计说明书上所规定的额定性能范围内使用的电容器，应避免在下述情况下使用：1. a. 高温（温度超过最高温度使用）2. b. 过流（电流超过额定纹波电流）3. c. 过压（电压超过额定电压）4. d. 施加反向电压或交流电压。
5. e. 使用于反复多次急剧充放电的电路中。
另：1、在电路设计时，请选用与机器寿命相当的电容器。
2、机器性能有特殊要求时，可与研发人员探讨，制作使用的特殊电容。
2）电容器外壳、辅助引出端子与正、负极以及电路板间必须完全隔离；3）当电容器套管的绝缘不能保证时，在有绝缘性能特定要求的地方请不要使用；4）请不要在下述环境下使用电容器：1. a. 直接与水、盐水及油类接触、或结露的环境；2. b. 充满有害气体的环境（硫化物，H2S，H2SO3，HNO3，CL2，氨水等）；3. c. 置于日照、臭氧、紫外线及有放射性物质的环境；4. d. 振动及冲击条件超过了样本及说明书的规定范围的恶劣环境；5）在设计电容器的安装时，必须确认下述内容：1. a. 电容器正、负极间距必须与线路板孔距相吻合；2. b. 保证电容器防爆阀上方留一定的空间；3. c. 保证电容器防爆阀上方尽量避免配线及安装其他元件；4. d. 电路板上，电容器的安装位置，请不要有其他配线；5. e. 电容器四周及电路板上尽量避免设计、安装发热元件；6）另外，在设计电路时，必须确认以下内容：a) 温度及频率的变化不至于引起电性能变化；b) 双面印刷板上安装电容器时，电容器的安装位置避免多余的基板孔和过孔；c) 两只以上电容器并联连接时的电流均衡。
电解电容的选用方法和技巧⑴电容选择考虑原则要留足余量, 不能勉强利用, 否则将造成不必要的损坏.主要考虑以下几点：①应根据电路要求选择电容器的类型;②合理确定电容器的电容量及允许偏差;③选用电容器的工作电压应符合电路要求;④优先选用绝缘电阻大、介质损耗小、漏电流小的电容器;⑤应根据电容器工作环境选择电容器。
铝电解电容
铝电解电容是一类具有电容特性的电子元件，通常由多个薄金属箔片组成，在其中用铝涂布成衬底形成卷曲的电路，以产生电容作用。
它是由绝缘介质夹砂组成的多层结构，并以高压热压方式耦合，使其可以在100kHz以上的频率下进行有效的电容测量。
铝电解电容的特点有：它的主要特点是具有高电容量、体积小、重量轻、寿命长、性价比高，是电路设计中常用的元器件。
它通常用于电子电路中广泛的应用，比如滤波、高频、低频、调节和补偿等，有助于调节电路的工作状态和改善电路的性能。
此外，它还可以用于安装小型电路，如手持通讯设备。
在选择铝电解电容时，应根据电路的特性和要求，合理选择电容量、额定电压、最大操作温度和封装形式等参数。
如果用于高频电路，应选择电容量小、次元小的型号，并要求电容噪声低、损耗小，避免电路运行失灵。
铝电解电容可以根据客户的需求来定制，客户可以根据自己的应用场景，让厂家制造电容，以满足特定的需求。
定制的电容具有体积小、重量轻、性能稳定、性价比高等优势，经过规范的测试，使客户使用变得更加安全可靠。
铝电解电容是电子电路元件中常见的电容元件，其优越的性能和技术参数使其成为许多电子产品的重要组件。
其良好的电容值，密度高，重量轻，体积小，稳定性高等特点，使其在航空航天、计算机、家用电器、通信等领域中广泛应用。
从特性和使用上来说，铝电解电容是一种结构简单、表现优异的电容元件。
它的良好的电容值、体积小、重量轻、性能稳定和性价比高等优势，使其在广泛的电子领域中得到了广泛的应用。
未来，其将继续发挥重要作用，为电子电路设计，提供可靠、先进的技术支持。
电解电容选择
电解电容是一种常见的电容器，其极性特性使其适用于许多电路应用。
在选择电解电容时，需要考虑以下几个方面：
1. 额定电压：电解电容的额定电压应大于电路中的最大电压，以避免电容器过载。
如果额定电压太低，电容器可能会短路或爆炸。
2. 容量：电解电容的容量应根据电路的需求进行选择。
容量过小可能导致电路不稳定，容量过大则可能增加电路的成本。
3. 电解质：电解电容的电解质决定了其使用寿命和性能。
有机电解质电容器通常具有更高的容量和更低的ESR（等效串联电阻），但需要更高的工作电压和具有不同的极性。
无机电解质电容器则通常具有更长的寿命和更好的耐高温性能。
4. 尺寸：电解电容的尺寸应根据电路的空间要求进行选择。
尺寸过大可能会限制电路的设计，而尺寸过小则可能会导致电容器无法承受电路中的电压或电流。
总之，在选择电解电容时，需要综合考虑以上几个方面，以确保其在电路中的稳定性和可靠性。
- 1 -。
关于铝电解电容的选择方法和要点电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。
设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。
因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。
铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量电子元件技术网通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。
铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。
优点：容量大、耐压高、价格便宜缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。
这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。
容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。
在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。
这些都是实际应用选型中要考虑的。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。
在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V。
电解电容选型的6个重要指标1 电容量与体积由于电解电容器多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。
但是大电容量的获取是以体积的扩大为代价的，现代开关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。
在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。
这样一来，利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。
结果，使电源的体积庞大，难以用于小型化的电子设备。
为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。
另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。
2 承受温度与寿命在开关电源设计过程中，不可避免地要挑选适用的电容。
就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的最为广泛。
但是, 最近几年却发生了显著变化，避免使用铝电解电容的情况正在增加。
出现这种变化的一个原因是，铝电解电容的寿命往往会成为整个设备的薄弱环节。
电源模块制造厂家的工程师表示：“对于铝电解电容这种寿命有限的元件，如果可以不用, 就尽量不要采用。
”因为铝电解电容内部的电解液会蒸发或产生化学变化，导致静电容量减少或等效串联电阻(ESR)增大, 随着时间的推移，电容性能肯定会劣化。
电解电容器的寿命与电容器长期工作的环境温度有直接关系，温度越高，电容器的寿命越短。
普通的电解电容器在环境温度为90℃时已经损坏。
但是现在有很多种类的电解电容器的工作环境温度已经很高在环境温度为90℃，通过电解电容器的交流电流和额定脉冲电流的比为0.5时，寿命仍然为10000h，但是如果温度上升到95℃时，电解电容器即已经损坏。
电解电容常用参数及选型方法电解电容是一种常见的电子元件，广泛应用于电子产品、电路板、通信设备等领域。
电解电容的选型与参数选择是设计工程师需要考虑的重要问题，本文将从常用参数和选型方法两个方面进行详细介绍。
一、电解电容的常用参数电解电容的常用参数可以分为以下几个方面：1. 额定电压（Rated Voltage）：电解电容的额定电压是指在标准工作温度下，电容器可连续承受的最高电压。
根据电解电容的额定电压选择，应该保证选用的电解电容额定电压大于或等于设计电路中最大工作电压。
2. 容量（Capacitance）：电解电容的容量是指它存储电荷的能力，单位为法拉（F）。
一般来说，电解电容容量越大，存储的电荷能力越强。
3. 耐久时间（Endurance）：电解电容的耐久时间是指它在额定温度和额定电压下，能够正常工作的时间。
耐久时间越长，表示电解电容的寿命和可靠性越高。
4. 串联电阻（Equivalent Series Resistance，ESR）：电解电容的串联电阻是指电容器模型等效电路中的电阻部分。
串联电阻越小，电解电容的效果和性能越好。
5. 百分比容差（Percentage of Capacitance Tolerance）：百分比容差表示电解电容的实际容量与额定容量之间的允许误差范围。
容差越小，表示电解电容的稳定性和精度越高。
6. 工作温度范围（Operating Temperature Range）：工作温度范围是指电解电容能够正常工作的温度范围。
根据实际应用环境选择工作温度范围合适的电解电容。
二、电解电容的选型方法1.根据使用场景选择电解电容的额定电压。
根据设计电路中最大工作电压，选择额定电压大于或等于该电压的电解电容。
2.根据需要的容量选择电解电容。
根据设计电路中对电容容量的需求，选择符合该要求的电解电容。
同时要考虑到电解电容的可靠性和寿命。
3.根据系统的功耗和工作温度选择电解电容的耐久时间。
根据系统的功耗和工作温度，选择耐久时间符合要求的电解电容。
关于铝电解电容，看这一篇就够了！1、前言铝电解电容是目前除了陶瓷电容之外用得最广泛的电容品种了，因此，作为硬件工程师，必须熟练的掌握其特性。
笔者结合自身经验，通过查阅各种资料，针对硬件设计需要掌握的重点及难点，总结了此文档。
通过写文档，目的是能够使自己的知识更具有系统性，温故而知新，同时也希望对读者有所帮助，大家一起学习和进步。
2、铝电解电容器概述2.1、基本模型电容器是无源器件，在各种电容器中，铝电解电容器与其他电容器相比，相同尺寸时，CV值更大，价格更便宜。
电容器的基本模型如图所示。
静电容量计算式如下：其中，为介电常数，S为两极板正对表面积，d为两极板件距离（电介质厚度）。
从式中可以看出：静电容量与介电常数，极板表面积成正比、与两极板间距离成反比。
作为铝电解电容器的电介质氧化膜(Al2O3)的介电常数通常为8~10，这个值一般不比其他类型的电容器大，但是，通过对铝箔进行蚀刻扩大表面积，并使用电化学的处理得到更薄更耐电压的氧化电介质层，使铝电解电容器可以取得比其他电容器更大的单位面积CV值。
铝电解电容器主要构成如下：阳极-----铝箔电介质---阳极铝箔表面形成的氧化膜（Al2O3)阴极-----真正的阴极是电解液其他的组成成分包括浸有电解液的电解纸，和电解液相连的阴极箔。
综上所述，铝电解电容器是有极性的非对称构造的元件。
两个电极都使用阳极铝箔的是两极性（无极性）电容。
2.2、基本构造铝电解电容器素子的构造如图所示，由阳极箔，电解纸，阴极箔和端子（内外部端子）卷绕在一起含浸电解液后装入铝壳，再用橡胶密封而成。
2.3、材料的特性铝箔是铝电解电容器主要材料，将铝箔设置为阳极，在电解液中通电后，铝箔的表面会形成氧化膜(Al2O3)，此氧化膜的功能为电介质。
形成氧化膜后的铝箔在电解液中是具有整流特性的金属，就像是一个二极管，被称之为阀金属。
①阳极铝箔首先，为了扩大表面积，将铝箔材料置于氯化物水溶液中进行电化学蚀刻。
铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。
在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。
这些都是实际应用选型中要考虑的。
在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。
另外还要注意的一个问题是工作电压裕量的问题，一般来说要在15％以上。
让电容器的额定电压具有较多的余裕，能降低内阻、降低漏电流、降低损失角、增加寿命。
虽然说，48V的工作电压使用50V的铝电解电容短时间不会出现问题，但使用久了，寿命就有可能降低。
贴片封装- 两脚表贴1mil=1/1000inch=0.00254cm=0.0254mm现在常用的的电阻、电容、电感、二极管都有贴片封装。
贴片封装用四位数字标识，表明了器件的长度和宽度。
贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。
一般说的贴片电容是片式多层陶瓷电容（MLCC），也称独石电容。
附表是贴片电阻的参数。
AXIAL - 两脚直插AXIAL就是普通直插电阻的封装，也用于电感之类的器件。
后面的数字是指两个焊盘的间距。
AXIAL-0.3 小功率直插电阻(1/4W)；普通二极管（1N4148）；色环电感（10uH）AXIAL-0.4 1A的二极管，用于整流（1N4007）；1A肖特基二极管，用于开关电源（1N5819）；瞬态保护二极管AXIAL-0.8 大功率直插电阻(1W和2W)DIP - 双列直插直插芯片常用的古老封装。
SOIC - 双列表贴现在用的贴片max232就是soic-16，后面的数字显然是管脚数。
贴片485芯片有SOIC-8S，管脚排布更密了。
TO - 直插直插三极管用的是TO-92，普通直插7805电源芯片用TO-220，类似三极管的78L05用TO-92。
直插开关电源芯片2576有五个管脚，用TO-220T。
铝电解电容选型要素探讨来源：飞鹰的博客/flyingeagle2（此文仅为爱好者技术交流，请勿作任何商业目的使用！）电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。
设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。
因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。
铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。
铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。
优点：容量大、耐压高、价格便宜。
缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快。
数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。
这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。
容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。
在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。
这些都是实际应用选型中要考虑的。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。
在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
对于很多采购而言，在采购铝电解电容的时候还是比较头痛的，对电容不是很了解，不知道怎么判断电容的好坏，那么在购买时有需要注意哪些方面呢？
其实购买铝电解电容时需要注意的无非就是下面几点
一、铝电解电容的价格
价格低每个人都喜欢，但是低价意味着质量不一定有保障（想要购买质量好的铝电解电容请慎重）。
二、铝电解电容的质量
现在有很多商家在卖拆机电容、翻新电容、进口贴牌电容，当时测试使用或许不会有问题，但时间长了就会出现问题，为了减少铝电解电容出现故障的问题，所以在品牌的选择方面也非常地重要，现在市面上由很多的品牌，琳琅满目，所以大家选购的时候要认准真品，
以防买到山寨货，不过有些品牌是值得信赖的，如新晨阳电子，这是在国内有着相当高的名气的，所以产品质量、售后服务方面是非常有保障的。
（建议选择有实力的铝电解电容厂家，一般厂家都不会贪图一时的利润，对产品质量是有保障的）
三、需要注意供货交期
交期是每个采购都比较关心的，如果供货不及时会耽误公司生产，甚至严重的会影响自己的产品交期。
所以在选择商家的时候可以选择厂家，选择代理商供货和选择生产厂家供货交期是不一样的，代理商一般没有现货，需要找厂家拿货，时间周期比较长，而选择铝电解电容生产厂家就不一样，一般常规品都会有库存，没有库存的也可以马上安排生产（一般生产周期7-15天）。
