数字化地质填图操作(野外部分)数字区域地质调查主要工作流程为：资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理（包括野外手图数据整理、野外采集数据导入野外总图库）→实际材料图制作→编稿原图（地质图）制作→地质图空间数据库建库→资料汇交。
1资料收集、背景数据准备1.1资料收集收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状，总结前人的工作成果，找出存在的问题，确定进一步野外工作的主攻方向。
收集的主要内容包括：调查区已有的区域地质调查报告、地质图及说明书，以便了解工作区区域地质总体特征；调查区所有的综合或专项调查的科研报告、专著、研究论文等，特别是最新的、总结性的资料，以便迅速了解前人的工作全貌；调查区内已有的各种实物资料，如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等，以便迅速建立调查区有关地质实体的感性认识；不同时代形成的地质资料，以便进行综合分析，从而对前人的填图单位进行合理的归并和重新厘定；调查区人文、地理、气候、交通等方面资料，详细了解调查区野外工作条件，为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。
1.2背景数据准备数字填图工作需要数字化的地形图资料，因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。
如果收集到的是纸介质的地形图，需要将地形图数据扫描成数字图像，然后在MapGIS软件中进行矢量化，形成可以使用的数字化地形数据。
如果收集到数字化的地形图数据，将数据转换为数字填图所需要的MapGIS数据格式。
数字填图系统对于作为背景图层的地理底图数据有一定的要求，这些要求是：①数据的单位为米；②坐标系类型为北京54／西安80平面直角坐标系；③投影类型为高斯－克吕格投影，对于比例尺没有特殊的要求。
油气田开发图例及编图标准示范多媒体油气田开发地质图例及编图标准示范图例是地质地图中用来表示不同地质特征的符号、颜色和线型的集合。
在油气田开发中，图例的设计和编图标准的制定至关重要，可以帮助人们更好地理解地质构造和油气资源分布情况，从而指导油气勘探和开发工作的进行。
下面是一份油气田开发的图例示范及编图标准示例：1. 地形：使用等高线表示地形高低变化，等高线间隔代表高程的相对差异。
2. 地质构造：使用颜色或线型表示不同的地质构造类型，如断层、褶皱等。
其中断层可用双实线表示，褶皱可以用破折线或波浪线表示。
3. 沉积岩层：使用符号表示不同的沉积岩层类型，如砂岩、泥岩、灰岩等。
可以使用不同的颜色、纹理或线型来区分不同类型的岩层。
4. 油气储层：使用符号表示油气储层的地质特征，如砂体层、含油气层等。
可以使用特殊的符号或颜色来表示油气丰度，例如填充的圆点或线性的等深线。
5. 井位：使用小圆圈来标注油井或天然气井的位置，可以使用不同的颜色来区分正常井和异常井。
6. 地球物理数据：使用符号来表示地震、重力、磁力等地球物理数据的测量点或测线。
可以使用特殊的图形符号来区分不同类型的地球物理数据。
示范编图标准：1. 地图比例尺：地图上应标注比例尺，以显示地理区域和缩放比例。
2. 注解和符号说明：需要提供地理物质的解释和符号的说明，以便读者对地图上的信息有清晰的理解。
3. 坐标系：应标注地图的经度和纬度，以确保地图的空间参照一致性。
4. 图题：应在地图上方或下方添加一个简明扼要的图题，以说明地图的主题和目的。
5. 边框和边界：地图边缘应有完整的边框线，以突出地图的整体。
通过遵循以上的图例示范和编图标准，人们可以更好地理解油气田开发地质地图中各种地质特征的含义和关联关系，从而为油气勘探和开发提供必要的信息支持。
同时，编图标准的制定也可以确保地质地图的一致性和可比性，使其成为有效的工具和参考资料。
油气田开发地质图例及编图标准是对油气田地质特征和勘探开发信息进行综合展示和统一管理的重要工具。

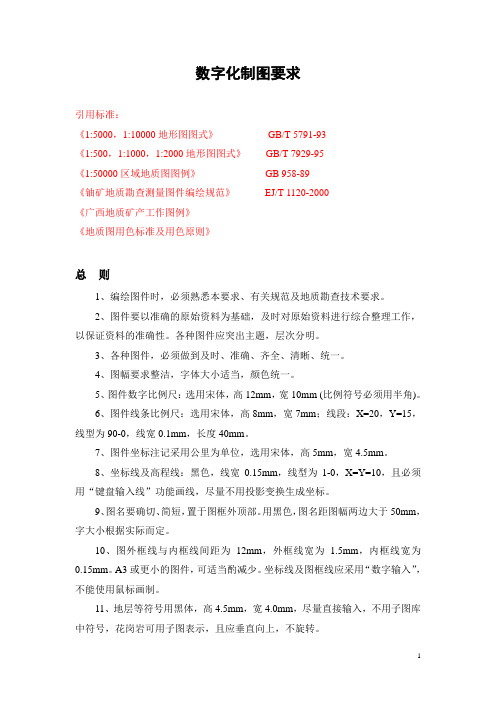

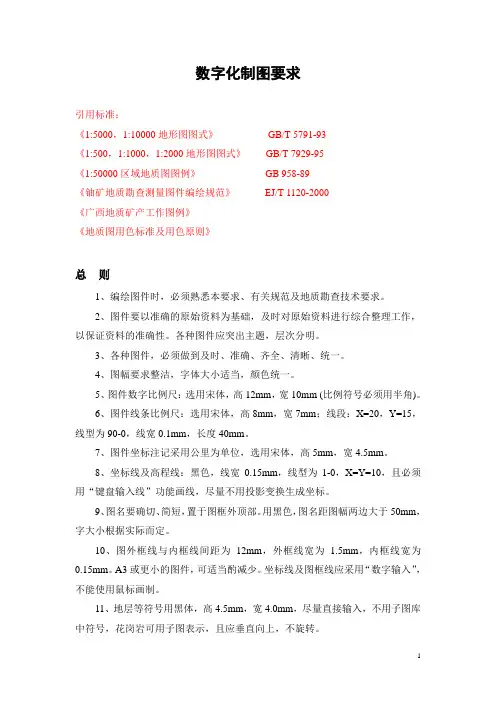

数字化制图要求引用标准：《1:5000，1:10000地形图图式》GB/T 5791-93《1:500，1:1000，1:2000地形图图式》GB/T 7929-95《1:50000区域地质图图例》GB 958-89《铀矿地质勘查测量图件编绘规范》EJ/T 1120-2000《广西地质矿产工作图例》《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。
2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作，以保证资料的准确性。
各种图件应突出主题，层次分明。
3、各种图件，必须做到及时、准确、齐全、清晰、统一。
4、图幅要求整洁，字体大小适当，颜色统一。
5、图件数字比例尺：选用宋体，高12mm，宽10mm (比例符号必须用半角)。
6、图件线条比例尺：选用宋体，高8mm，宽7mm；线段：X=20，Y=15，线型为90-0，线宽0.1mm，长度40mm。
7、图件坐标注记采用公里为单位，选用宋体，高5mm，宽4.5mm。
8、坐标线及高程线：黑色，线宽0.15mm，线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。
9、图名要确切、简短，置于图框外顶部。
用黑色，图名距图幅两边大于50mm，字大小根据实际而定。
10、图外框线与内框线间距为12mm，外框线宽为 1.5mm，内框线宽为0.15mm。
A3或更小的图件，可适当酌减少。
坐标线及图框线应采用“数字输入”，不能使用鼠标画制。
11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上，不旋转。
12、主要构造应有编号，构造编号字体用黑体，高4.5mm，宽4.0mm，数字编号须用下标表示(如F800 )。
13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出，图例与图幅内容一致，尽可能使用最简明的技术语言。
图例排列顺序一般先地层—地层界线—产状—构造—矿物、蚀变—工程—其它，最后为工作范围。
前言图文地质资料的扫描数字化及其质量标准，既是实现图文地质资料现代化管理的一项重要基础工作，也是建成“图文地质资料数据库”的前提条件。
为配合数字国土工程“图文地质资料数据库”项目的建设，使其生产过程规范化，并确保图文地质资料数字化工作的质量，特制订本标准。
本标准是在1997年原中国地质矿产信息研究院制订的《光盘存储地质资料规范汇编》的基础上，经过二年的生产实践，总结了其中大量经验后，进行了补充和修订，并结合图文地质资料的特点及扫描数字化工作的实际需要而制订。
本标准的附录B是标准的附录，附录A、C、D、E、F是提示的附录。
本标准由国土资源部提出。
本标准由国土资源部信息中心归口。
本标准起草单位：国土资源部信息中心。
本标准主要起草人：尚武、黄冰、王春宁、于瑞洋、陈培章、李淑仁。
1 范围本标准规定了图文地质资料扫描数字化过程中的文件组织、数据制作、目录编制及数据保存的一般方法和质量要求。
本标准适用于对纸介质图文地质资料所进行的扫描数字化工作。
本标准不包括使用其它技术手段进行图文地质资料数字化的方法和质量要求。
2 引用标准下列标准所包含的条文，通过在标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DA/T 1－1992 档案工作基本术语DZ/T 0131－94 固体矿产勘查报告格式规定3 定义本标准采用下列定义：3.1 电子文件能被计算机系统识别、处理，按一定格式存储在磁带、磁盘或光盘等介质上，并可在网上传送的数字代码序列。
3.2 图文地质资料扫描数字化通过扫描的方法把以纸介质为载体的图文地质资料由模拟信息转变为数字信息，并按一定的质量要求对电子文件进行加工和制作，然后存储在磁带、磁盘或光盘等介质上的过程。
3.3 原件用于扫描的纸质图文地质资料。
3.4 一份原件指在同一档号内的所有图文地质资料。
3.5 图表型文件原件中某些由图和表共同组成的一类文件。
数字化油气藏地质图件图层标准的制定【摘要】由于现有地质图件标准只对地质图件的符号、图式方面做出具体规范，缺乏统一的图层划分标准，使油气藏地质图件成果无法在数字化油田系统的研究与决策平台下应用，导致油气藏研究的效率低下与开发决策滞后。
为了油气藏地质图件编制适应数字化油气藏中的应用环境，开展了地质图件图层的分级、分类体系研究，实现了图层的统一和地质图件符号与空间数据的分离，划分为3级8类19子类，进一步完善了我国油气行业对油气藏各类图件图层的数字化应用与制作，为数字化油气藏系统建设起到积极的支撑作用。
【关键词】数字化油气藏地质图件图层标准长庆油田在“数字化油田”建设过程中，已在数字化油田系统的前端（生产现场）和中端（生产指挥系统）实现了设备和人员、生产管理与调度指挥的统一。
为了进一步开展“后端”——“油气藏研究与决策支持系统”的建设，需要应用油气藏各类图层图件。
由于目前的国内标准sy/t 5615-2004 [1]没有提出图层标准并进行分级细分，而标准dzt-0197-1997[2]也仅仅规定了地质图件图层的属性及图元编码，对图件图层的划分不够细致，缺少油气藏特有的地质图件图层的具体规定，导致数字化油气藏地质图件成果无法在统一数字平台下同时呈现，给数字化油气藏的研究与决策平台建设造成困难。
因此，迫切需要开展数字化油气藏系统环境下的地质图层图件规范研究，为建立适应数字化油田系统运行环境的地质图层图件标准打下基础。
1 地质图件图层标准划分原则油气勘探地质图件是一种具有科学性、全面性、统一性、现实性的科研成果信息载体，它直观地反映油气勘探开发现状、展示勘探成果。
因此，在制定相应图件图层标准时应遵循一定的划分原则。
1.1 内容的科学性、全面性和完整性根据图件的用途和任务，对科研成果（资料）进行细致的分析处理，全面阐明所有地质内容，观点明确，成果突出。
1.2 内部的统一性和要素间内在的协调性（1）在图件的整体设计方面要贯彻统一的整体观点，在图幅的编排上要照顾一般与特殊相结合的原则，既全面又有某方向的侧重，不同勘探区块成果图件的相同要素力求表示统一完整。
（2）采用统一和协调的制图综合原则a.在图例上采用由高级到低级，由主要到次要，按点、线、面的排列次序。
b.相同地质要素在不同图幅上保持其一致性。
c.地图要素的综合与选取要反映其原有的要素形态。
（3）采用统一协调的整饰方法，应用统一的色谱系列，使色相、明度、饱和度的变化同所表示现象性质的实质相联系，在不同图件上相同性质的要素要采用形状、大小、颜色相一致的符号或线划表示，各图幅要采用基本一致的图面配置原则。
2 标准的重新编制根据数字化油田系统的结构与功能对图层图件的要求，提出图件图层分级的设计，主要包括图件与图层标准两个部分。
2.1 图件图层编制标准图件图层编制标准包括平面图编制标准、地层综合柱状图编制标准、地层对比图编制标准、油气藏横剖面图编制标准。
2.1.1 平面图编制标准平面图按照上北下南方向统一编制，按照“地理要素”、“专业要素”和“整饰要素”三大类作分类，其中“地理要素”详细定义了居民地、铁路公路、水系、山脉和境界五类图元要素，分别对五类图元统一编号，设置标准样式，rgb颜色参考值、标注格式和具体绘图参数（以a3幅面参考）。
2.1.2 地层综合柱状图编辑标准地层综合柱状图往往能反映一个地区的地层基本特征，能非常直观显示某地区地下地层岩性特征，再结合综合解释、深双侧向、自然伽玛、声波时差等不同来源数据资料，使决策者能很直观了解工区的基本情况，迅速做出决策，从而提高整体工作效率。
标准具体定义如下：地层对比图分别从图名、井名、比例尺、井柱子、综合解释、电测曲线、地层分层线、图例等8个部分来规定编制标准。
详细规范了图名、井名的字体类型、大小和图中所处位置；比例尺样式、线宽以及注记字体规范；井柱子的线宽、井深刻度线及井深注记字体规范；综合解释部分定义了油层、油水层、致密油层、气层、含气层、气水层、干层、白云层、灰岩、膏岩、煤层、水层的表征符号的形状、大小及颜色，非常形象直观且全面地对各层解释结论进行规范表达；电测曲线部分对曲线名称的字体、单位符号、单位刻度线、注记字体进行了规范化处理；地层分层线部分规范了小层分层线、地层组分层线、油气藏范围边线的线宽、层位名称标注和注记位置；最后图例部分规定了图例框大小、框线宽、框间距、注记字体以及图例在图中所处位置。
2.1.4 油气藏横剖面图编制标准油气藏横剖面图分别从图名、比例尺、标注剖面方向、井名、井柱子、综合解释、射孔井段、油浸、油斑、油迹、试油（气）成果、地层接触关系、电测曲线、海拔、地层注记、地层分层线、油气藏、剖面位置示意图等18个部分来规定编制标准。
详细规范了图名、井名的字体类型、大小和图中所处位置；比例尺样式、线宽以及注记字体规范；井柱子的线宽、井深刻度线及井深注记字体规范；标注剖面方向的符号样式；综合解释部分定义了气层、含气层、气水层、干层、油层、致密油层、油水层、水层的表征符号的形状、大小及颜色，非常形象直观且全面地对各层解释结论进行规范表达；射孔井段部分规范了射孔段符号的颜色、形状及标注位置；油浸、油斑、油迹、试油（气）成果部分定义了相应的油气显示结论的式样及颜色，并规范了显示符号、线宽和注记字体；地层接触关系部分对整合接触、假整合（平行不整合）、不整合接触的符号类型及颜色进行了规范；电测曲线部分对曲线名称的字体、单位符号、单位刻度线、注记字体进行了规范化处理；海拔部分规定了剖面两端均设海拔，并规范了海拔线宽、刻度线、注记字体、单位及标注间隔；地层注记在剖面两端制作地层分层注记表格，并定义了表格的格式；地层分层线部分规范了地层段分层线、地层组分层线、储层线的线宽；油气藏部分分别对油层、致密油层，气层、含气层，干层，水层的油气藏符合和颜色进行了规范化定义；最后剖面位置示意图部分规定了剖面位置图大小和形状，并对图名、图框、内容、图例格式进行了规范。
2.2 图层分级标准在图件图层编制标准制定的基础上，结合现阶段油田生产实践及数字化油田建设需要，提炼出图层分级标准的新思路——将油气藏地质图件以图元为绘图基础，以图层管理为目标，划分为三级分类。
第一级分类包括地理信息、构造信息、地震勘探信息、油气田信息、井位信息、注记、图饰、专题，共8类；第二级的8类再分别展开为19个子类组成了第三级图层，包含了油藏描述各类图件的所有信息内容及各层相应图元定义和各自应用场景。
2.2.1 “地理信息”类图层原有居民地、境界两个子分类都按照国省县三分与行业标准相同；为了油田矿区管理界限明晰，不同阶段及区块勘探开发目标明确，专门提出“矿权管理线”的子分类，且根据不同区块及勘探开发时段勘探目标任务的不同，详细定义了25个新的专题分类图层，并以曲线图元类型，应用于多媒体图像展示中。
“水系”子分类中除了河流和湖泊水库等常规层外，对古河道和沟槽分别以专题图层形式单独提出。
在此部分对野外地质露头也单独建立专题图层，通过对“地质露头”及“剖面露头”的进一步细分，统筹于地理信息大分类中。
2.2.2 “构造信息”类图层分为断层、区域和局部构造界线和等值线三个子分类。
对油气藏描述过程中各类构造图件详细划分，较原有标准更细化，更符合油藏描述流程。
断层是油藏描述中的一个重点，单独作为一个子分类很有必要，分为5个专题图层；构造界线则对地层界线及沉积界线等作详细分类，分为17个子图层；等值线作为重要油藏描述图层之一，表述简单直观，在此单独提出作为一个分类提出，详细定义了9个图层，便于利用surfer等专业软件对构造、地层、厚度、出露层位等绘制成图。
2.2.3 “地震勘探信息”类图层“地震勘探信息”类图层是数字化油田的特殊图件类型，数据海量，信息丰富，是勘探部署重要依据，作为一种专题图件，可分为地震测线和地震工区两个子分类，以及5个标准图层作详细展示。
2.2.4 “油气田信息”类图层根据油田实际开发状况，分别考虑“油区”“气区”储量面积，并根据油气勘探开发过程及含油气地层年代进一步划分出28个子图层，从而在宏观整体和具体地层年代上把握油气田储量及面积信息。
2.2.5 “井位信息”类图层把油田勘探开发全过程中各类探井，如部署预探井、开发井、评价井等进行分类，并分别以单个专题图层形式（共38个子图层）针对不同应用层次，灵活展示。
2.2.6 “注记”类图层要求把注记和对应的地质要素放在同一个图层，便于及时准确的阐释，分为地理注记和盆地构造注记两个子类，如“构造名称”注记就放在相应的构造图层中，据此共分为9个图层。
2.2.7 “图例及图饰”图层图饰包括图名、图框比例尺、及责任表放在一个图层中，图例为便于修改和出图单独另放一层中。
2.2.8 “专题”图层另外部分其他未包含在以上几类中的图元，如工业油流井/低产井/水柱子/产气井（气上需要）和数据十字等可以用专题类图件单独建层。
3 新标准的优点制定的数字化油气藏地质图件图层标准，是推进数字化油田建设的重要工作内容，进一步完善了我国油气行业对油气藏地质图件图层的制作规范，相比于目前已有的地质编图标准和规范，具备的优点如下：（1）新标准以图元为绘图基础，以图层管理为目标，将油气藏地质图件具体划分为三级分类，依据油田勘探开发实际需求对每级图层进行了细分，并将对应的图元和应用场景进行了规范化定义，解决了以往相应标准无法满足数字化油气藏地质图件成果不能在统一数字平台下同时呈现的问题。
（2）新标准对专题平面图、地层综合柱状图、地层对比图、油气藏横剖面图进行了规范化定义，为实现数字化油气藏系统图件的编制，图件的组织与使用，图件的数字化管理提供了可依据的标准，相比目前标准[3-6]只限于地质图件的符号、图式，在实际应用中更进一步细化了图件图层的编制规范，提高了制图效率。
（3）与目前标准[7-8]相比，在图件图层的划分上更加细致，并专门针对油气藏特征，明确勘探开发过程中涉及的具体地质图件、图层及图元类型，实现了地质图件符号与空间数据分离，为地质图件的编制和数字化油气藏软件系统自动成图方面提供了便利。
（4）新标准对油田数字化管理模式将起到积极的推进作用。
随着大量实用高新技术在油田的应用，新标准对油田数字化管理起到规范与指示作用。
使现场信息反馈更及时、准确，为油田企业决策提供有力支撑，从而使油田高效运作，保证更高目标的实现。
4 结论数字化油气藏图件图层标准的研究是数字化油气藏系统建设的重要基础工作。
通过图层标准的建立，定义了专题平面图、地层综合柱状图、地层对比图、油气藏横剖面图的编制规范，规范了地质图件分类及命名的标准，统一了地质图件图层划分及各图层内容，对图元参数及数据项的图形表达做出了标准定义，将进一步完善我国油气行业对油气藏图件图层的制作规范，为地质图件在数字化油气藏系统中的综合应用奠定基础，将对我国石油行业数字化油气藏系统建设的高速发展具有十分重要的意义！参考文献[1] sy/t 5615-2004，石油天然气地质编图规范及图式[s][2] dzt-0197-1997，数字化地质图图层及属性文件格式[s][3] sy/t6109，石油天然气储量报告图表格式[s][4] sy/t 5633-2009，石油测井图件格式[s][5] gbchi v-302-85，1：250000地形图编制规范及图式[s][6] syt 5599-1997，油气探井完井地质图件编制规范[s][7] syt 5331-2000，石油地震勘探解释图件[s][8] syt--5751-2002，石油地质岩石颜色名称及代码[s]通讯作者姚卫华，长庆油田公司勘探开发研究院信息中心，邮编710021。
