地质图配色标准

地质图绘图规定（一般规定）地质图是地质学家和相关专业人员用来记录和展示地球表面和地下的地质构造和内部结构的一种图形化表达方式。

为了保证地质图的准确性和标准化，国际上制定了许多地质图的绘制规定。

本文将介绍一般规定下的地质图绘图规定，内容包括图式、颜色、标高、符号等方面。

图式地质图为了标识地球的各种地质特征，往往采用各种不同的符号和线条进行表达。

在一般规定中，地质图的符号和线条需要符合国际标准化协会所制定的规定。

除此之外，绘制地质图还需要有比例尺和方向标，比例尺可以根据绘图比例进行修改，方向标应指示出正北方向。

同时，地质图上的附加信息，如注记、标注、图例等也需要符合一般规定的规范。

颜色地质图中使用的颜色需要严格遵守国际标准化协会所制定的规定。

在一般规定下，地质图中常用的颜色为：•黑色和白色：用于标识构造线和区域边界线。

•红色：用于标识火山岩、花岗岩和热液活动等与火山有关的标志。

•蓝色：用于标识洞穴、水源和岩石中的矿物。

•绿色：用于标识沉积和风化的岩石。

•黄色：用于标识洪积平原、风化土、堆积和岩屑等沉积物。

•灰色：用于标识与大气和海洋有关的岩石，例如石灰岩和硅质岩。

标高和地形图标高是指地点的海拔高度。

地质图中通常会标注地点的标高，并以不同颜色的等高线来显示地形高度的变化。

地质图上的等高线需要符合国际标准化协会所制定的规定，在一般规定下，等高线的线宽和线距需要满足一定的比例关系。

另外，地质图上还需要绘制地形图、剖面图和横向地形剖面图等。

在绘制这些图像时，需要按照一般规定所制定的要求，例如图线的厚度和间距、图形的比例和姿态等。

符号地质图上的符号是用于标识地质构造和各种地质事件的，如断层、岩浆体、火山、矿床等。

一般规定中，符号需要按照国际标准化协会所制定的规定进行绘制。

符号需要规范、清晰，符合一般规定下的比例和尺寸要求。

总结地质图作为地质学领域中的重要图像，在国际标准化协会等机构的规范下，绘制出来的地质图具有高度的可靠性和标准化。

地质图件绘图标准一、砂体厚度图标准1、2018年建产区块砂体厚度图可根据该区最大砂体厚度分为四档类型，小于10m的步长为2m，10-20m的步长为3-4m，20-30m的步长为5m，大于30m的步长为6m；2、根据不同类型不同步长的砂厚图，将区块砂厚图分为6个级别，各个级别要求颜色统一标准规定如下：最小级别：红（R）:255 ,绿（G）:255，蓝（B）:255，如图；第一级别：红（R）:255 ,绿（G）:255，蓝（B）:85，如图；第二级别：红（R）:255 ,绿（G）:225，蓝（B）:0，如图；第三级别：红（R）:255 ,绿（G）:195，蓝（B）:0，如图；第四级别：红（R）:255 ,绿（G）:165，蓝（B）:0，如图；第五级别：红（R）:255 ,绿（G）:135，蓝（B）:0，如图。

3、范例如下：二、油层厚度图标准1、2018年建产区块油层厚度图可根据该区最大油层厚度分为四档类型，小于10m的步长为2m，10-20m的步长为3-4m，20-30m的步长为5m，大于30m的步长为6m。

2、根据不同类型不同步长的油厚图，将区块油厚图分为6个级别，各个级别要求颜色统一标准规定如下：最小级别：红（R）:255 ,绿（G）:255，蓝（B）:255，如图；第一级别：红（R）:255 ,绿（G）:220，蓝（B）:220，如图；第二级别：红（R）:255 ,绿（G）:230，蓝（B）:255，如图；第三级别：红（R）:255 ,绿（G）:200，蓝（B）:255，如图；第四级别：红（R）:255 ,绿（G）:180，蓝（B）:255，如图；第五级别：红（R）:255 ,绿（G）:160，蓝（B）:255，如图；3、范例如下：三、油层顶面构造图标准1、2018年建产区块主力油层为长2或延安组时，要求构造线步长精细至2m；2、要求白底黑线，不填色；3、范例如下：XXX长71砂顶构造等值线图四、主力开发层系沉积微相图标准1、2018年建产区块油层沉积微相图可分为以下五种类型：分流河道：红（R）:255 ,绿（G）:180，蓝（B）:0，如图；河口坝：红（R）:255 ,绿（G）:210，蓝（B）:210，如图；席状砂：红（R）:255 ,绿（G）:255，蓝（B）:130，如图；天然堤：红（R）:255 ,绿（G）:255，蓝（B）:40，如图；分流间湾：红（R）:220 ,绿（G）:250，蓝（B）:250，如图；2、范例如下：五、油藏剖面图标准1、2018年建产主力层系油藏剖面可分油层、油水层、水层三类进行绘制。

土地规划设计制图颜色标准简称全称ASSIST 辅助图层白色（255，255，255）DGX 等高线银灰色（190，190，190）DLDW 独立地物color（255，125，125）DLJ 地类界黄色（255，255，0）DLSS 交通设施青色（0，255，255）DMTZ 地貌特征绿色（0，255，0）GCD 高程点银灰色（190，190，190）GXYZ 管线设施黄色（255，255，0）JJ 行政界线白色（255，255，255）JMD 居民地品红（255，0，255）KZD 控制点白色或者红色SXSS 水系设施蓝色（0，0，255）TK 图框白色（255，255，255）TL 图例白色（255，255，255）ZBTZ 植被特征绿色（0，255，0）ZJ 汉字注记白色（255，255，255）JZD界址点—黑灰色（128，128，128）绿色（0，255，0）color（170，85，80）color（170，115，80）工业用地填充公路填充名称斗坎田埂图例图层颜色（RGB）线宽线形color（170，85，80）color（245，210，40）color（255，255，200）color（220，180，130）color（255，255，100）color（200，220，100）color（170，190，30）color（125，255，255）color（0，255，255）color（85，180，100）color（240，100，200）红色（255，0，0）绿色（0，255，0）蓝色（0，0，255）color（0，127，0）红色（255，0，0）蓝色（0，0，255）蓝色（0，0，255）蓝色（0，0，256）青色（0，255，255）蓝色（0，0，255）color（170，115，80）菜地填充铁路人行桥消力池新建拦水坝果园填充农村道路填充泵站抽水平台林地填充葬墓地填充农村居民点填充旱地填充灌溉水田填充荒草地填充坑塘、养殖水面填充分水闸节制闸排灌两用渠河流水面填充涵管晒谷场填充红色（255，0，0）蓝色（0，0，255）品红（255，0，255）8continous 蓝色（0，0，255）4/4.5continous 绿色（0，255，0）4/4.5continous 绿色（0，255，0）4/4.5continous 蓝色（0，0，255）2/2.5continous 绿色（0，255，0）2/2.5continous 红色（255，0，0）2/2.5continous 红色（255，0，0）4/4.5continous 蓝色（0，0，255）4/4.5X 2绿色（0，255，0）4/4.5X 2绿色（0，0，255）4/4.5X 2蓝色（0，0，255）2/2.5X 2绿色（0，0，255）2/2.5X 2红色（255，0，0）2/2.5X 2红色（255，0，0）4/4.5X 2白色（255，255，255）品红（255，0，255）红色（255，0，0）红色（255，0，0）白色（255，255，255）坑塘填埋标注拐点坐标标注不动工地标注田块标注坑塘清淤标注修复农渠修复生产路修复田间道修复斗沟修复斗渠修复农沟修复斗台渠新建田间道新建生产路新建斗沟新建斗渠新建斗台渠新建农沟新建机耕桥水流方向项目区范围新建农渠。

地图编制中的颜色选择与配色原则地图是一种重要的视觉工具，能够传递大量的空间信息。

在地图编制过程中，颜色的选择与配色原则起着至关重要的作用。

不仅能够增加地图的美观度，还能够帮助读者更好地理解地理空间关系。

1. 颜色的选择原则地图中使用的颜色应当具有辨识度高、明暗清晰、对比鲜明的特点，以确保地图元素的清晰可辨识。

以下是在地图编制中选择颜色时应考虑的原则：1.1 区分性原则：不同地理要素和分类应使用不同的颜色，以便观察者能够明确识别它们。

例如，在一幅区域地图中，不同的行政区划可以使用不同的颜色来标注，使得各个行政区划之间的边界清晰可见。

1.2 层次感原则：使用不同明暗度或饱和度的颜色来表示不同地理现象的重要程度或空间关系的远近。

较重的颜色可以用于标注重要的要素，较浅的颜色可以用于标注次要的要素。

1.3 色彩对比原则：选择具有鲜明对比的颜色组合，以确保地图上的要素之间清晰可见。

例如，红色与蓝色形成了鲜明的对比，可以用于标注不同的地方气温。

1.4 人类视觉感知原则：根据人类视觉感知的特点，选择具有良好视错觉效果的颜色组合。

例如，使用冷色调来表示远离的地理要素，使用暖色调来表示接近或聚集的要素。

2. 配色的原则地图编制中的配色原则包括颜色搭配和色彩的使用方式。

适当的配色可以提高地图的视觉效果和信息传达的准确性。

以下是在地图编制中进行配色时应考虑的原则：2.1 简洁性原则：选择简洁明快的配色方案，避免过多的颜色使用，以免给读者带来混淆和困惑。

最好选择三种或四种主要颜色，并结合不同的亮度和饱和度来传达信息。

2.2 和谐性原则：配色方案应该符合自然和谐的色彩搭配原则，以增强地图的美观度。

可以采用色轮或色相环来选择互补色或相邻色，使配色更加协调统一。

2.3 易于辨识性原则：选择对读者易于辨识的颜色，尽量避免使用中性色调，特别是在标注重要地理要素时。

鲜明明亮的颜色更容易吸引读者的注意力。

2.4 背景对比原则：选择与地图背景色形成鲜明对比的颜色，以确保地图上的要素清晰可见。

目前，我国经济快速发展，每年提交的矿产勘查、核实、年度检测报告数以百计，这些报告都需要提交必要的水文地质、工程地质、环境地质图件。

在目前的国家标准GB 12719—91《矿区水文地质工程地质勘探规范》及有关的行业标准中，对水文地质、工程地质、环境地质图件的编图及着色原则，没有明确的规定，给工作带来了一定的困难。

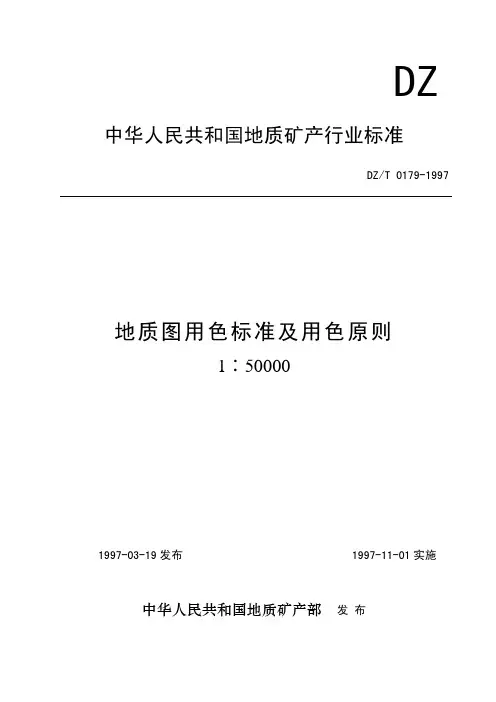

参考国家标准GB 12719—91、DZ/T223—2009《矿山地质环境保护与治理恢复方案编制规范》及《中华人民共和国水文地质图集》等有关资料，本文对水工环地质图的编图及着色原则，提出了以下一些具体的要求和意见，供参考。

一、水文地质图矿床水文地质图分为矿区水文地质图和区域水文地质图两种。

裂隙水充水的矿床，它们的水文地质单元不大，一般只需提交矿区水文地质图。

岩溶水及孔隙水充水的矿床，它们的水文地质单元往往很大，除矿区水文地质图外，一般还需要提交区域水文地质图。

例如山西阳泉附近的煤矿，需要提交娘子关泉域岩溶水水文地质图；覆盖在滦河洪积扇下面的河北省滦县司家营铁矿，需要提交滦河洪积扇区域水文地质图。

水文地质图包括水文地质平面图、水文地质柱状图和水文地质剖面图。

水文地质平面图放在水文地质图的中心，它主要说明含水层和隔水层的分布和产状，说明地下水的补给、径流和排泄的条件。

水文地质柱状图放在水文地质图的左侧，它主要说明含水层和隔水层的上下关系，并用文字表述各含水层和隔水层的岩性、厚度、导水性、水位、水质等。

水文地质剖面图放在水文地质图的下方，主要说明矿床的直接充水含水层、间接充水含水层、隔水层的空间分布及其富水性。

图例放在水文地质图的右侧。

在水文地质平面图、水文地质柱状图和水文地质剖面图之中，相对来说，水文地质剖面图最重要。

因此，水文地质条件简单的矿床，可以只提交水文地质剖面图；水文地质条件复杂的矿床，则必须提交包括平面图、柱状图和剖面图在内的水文地质图。

水文地质剖面图必须通过区内的水文地质孔、管井和泉水。

水文地质图的着色原则
1、颜色是最醒目、最直观的信息。

对地质、矿产来说，最重要的是地层的时代
和成因。

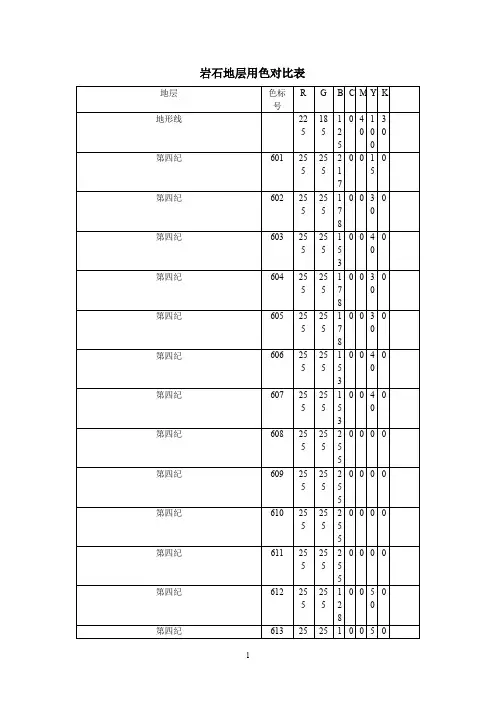

因此，不同地质时代的地层和不同成因的第四系，采取用不同的颜色来区分，参阅GB 6390—86《地质图用色标准》。

2、对水文地质来说，重要的是区分4种不同的含水岩体（松散岩类含水岩体、
碎屑岩类含水岩体、可溶岩类含水岩体、块状岩类含水岩体）和它们的富水性。

3、目前，各勘查单位编制的水文地质图，多按地质图的着色标准进行着色，其
颜色不能直观地反映不同的含水岩体和它们的富水性。

4、水文地质图、水文地质柱状图、水文地质剖面图的着色标准，建议参考《中
华人民共和国水文地质图集》的着色原则，采用黄、褐、蓝、红4种颜色代表松散岩类孔隙水含水岩体、碎屑岩类裂隙水含水岩体、可溶岩类岩溶水含水岩体、块状岩类火成岩裂隙水含水岩体。

上述4种颜色由浅至深分为4种色调，反映含水层弱、中、强、极强4级富水性。

保留地层时代的界限和代号。

含水层的富水性分级，可以参照下表：
5、变质岩中的板岩、片岩按碎屑岩类含水岩体着色；白云岩、大理岩按可溶岩
类含水岩体着色；片麻岩、混合岩按块状岩类含水岩体着色。

6、水文地质剖面图潜水位以上透水不含水的岩层不着色，隔水层可以用黑色正
交的网格表示。

7、根据上述简明的着色原则，除了地层的时代以外，颜色可以区分4种不同含
水岩体的地下水、4级不同的含水层富水性、含水层潜水位以上的包气带以及地下水的隔水层。

1。
