接地装置检测记录

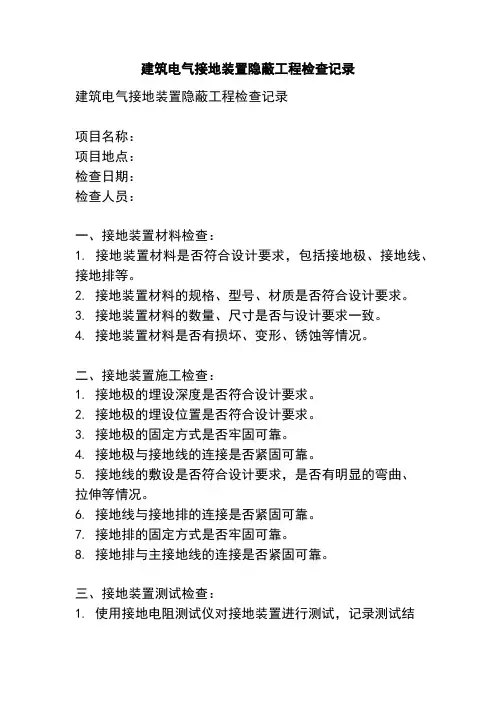

建筑电气接地装置隐蔽工程检查记录建筑电气接地装置隐蔽工程检查记录项目名称：项目地点：检查日期：检查人员：一、接地装置材料检查：1. 接地装置材料是否符合设计要求，包括接地极、接地线、接地排等。

2. 接地装置材料的规格、型号、材质是否符合设计要求。

3. 接地装置材料的数量、尺寸是否与设计要求一致。

4. 接地装置材料是否有损坏、变形、锈蚀等情况。

二、接地装置施工检查：1. 接地极的埋设深度是否符合设计要求。

2. 接地极的埋设位置是否符合设计要求。

3. 接地极的固定方式是否牢固可靠。

4. 接地极与接地线的连接是否紧固可靠。

5. 接地线的敷设是否符合设计要求，是否有明显的弯曲、拉伸等情况。

6. 接地线与接地排的连接是否紧固可靠。

7. 接地排的固定方式是否牢固可靠。

8. 接地排与主接地线的连接是否紧固可靠。

三、接地装置测试检查：1. 使用接地电阻测试仪对接地装置进行测试，记录测试结果。

2. 测试结果是否符合设计要求，接地电阻是否在规定范围内。

3. 如有测试结果不符合要求的情况，需记录具体情况，并提出整改措施。

四、其他检查事项：1. 检查接地装置的标识是否清晰可见。

2. 检查接地装置周围是否有其他设备或物品影响其正常工作。

3. 检查接地装置的防护措施是否到位，如防雷装置、防腐涂层等。

五、存在的问题及整改措施：1. 根据检查结果，列出存在的问题及整改措施。

2. 给出整改问题的时间要求和责任人。

六、备注：在此处记录其他需要说明的事项。

以上是建筑电气接地装置隐蔽工程检查记录的详细内容，根据具体项目情况，可以适当增加或调整检查内容。

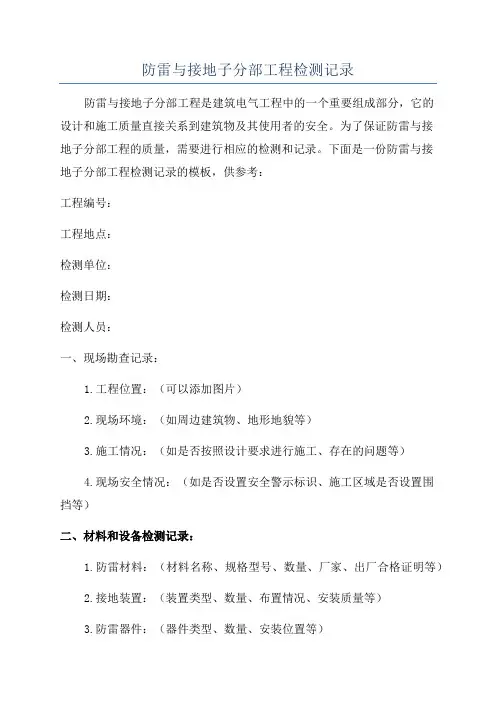

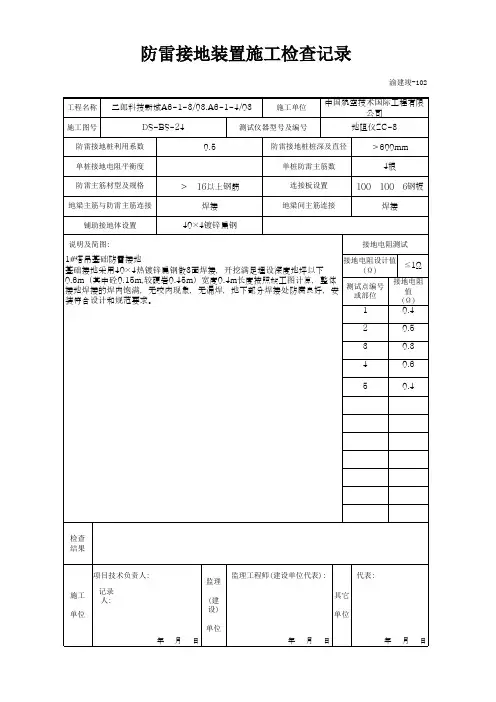

防雷与接地子分部工程检测记录防雷与接地子分部工程是建筑电气工程中的一个重要组成部分，它的设计和施工质量直接关系到建筑物及其使用者的安全。

为了保证防雷与接地子分部工程的质量，需要进行相应的检测和记录。

下面是一份防雷与接地子分部工程检测记录的模板，供参考：工程编号：工程地点：检测单位：检测日期：检测人员：一、现场勘查记录：1.工程位置：（可以添加图片）2.现场环境：（如周边建筑物、地形地貌等）3.施工情况：（如是否按照设计要求进行施工、存在的问题等）4.现场安全情况：（如是否设置安全警示标识、施工区域是否设置围挡等）二、材料和设备检测记录：1.防雷材料：（材料名称、规格型号、数量、厂家、出厂合格证明等）2.接地装置：（装置类型、数量、布置情况、安装质量等）3.防雷器件：（器件类型、数量、安装位置等）4.防雷控制装置：（装置类型、数量、布置情况、安装质量等）5.其他相关设备和材料：（列举具体设备和材料，并进行检测记录）三、施工质量评定：1.进行施工质量评定，对各项工程进行评分，评定标准如下：（1）防雷材料的选用及安装质量（2）接地装置的布置和安装质量（3）防雷器件的安装位置和数量（4）防雷控制装置的布置和数量（5）其他相关设备和材料的安装质量2.进行现场施工质量评定，对现场环境和安全情况进行评分，评定标准如下：（1）工程位置的选择和环境适应性（2）现场环境的整洁与安全设施的设置（3）施工区域的围挡和警示标识四、问题整改记录：1.对于检测中发现的问题和不合格项，填写整改记录，包括问题描述、整改要求、整改责任人、整改期限等。

2.对于已经整改的问题，填写整改日期和整改情况。

五、检测结论和意见：1.总结检测结果，根据检测记录和问题整改情况，对工程的防雷与接地子分部工程进行综合评价。

2.提出改进建议和意见，对存在的问题和不足进行指导，在下一阶段的施工中加以改进。

以上是一份防雷与接地子分部工程检测记录的模板，根据具体的工程情况和需求，可以进行适当的调整和修改。

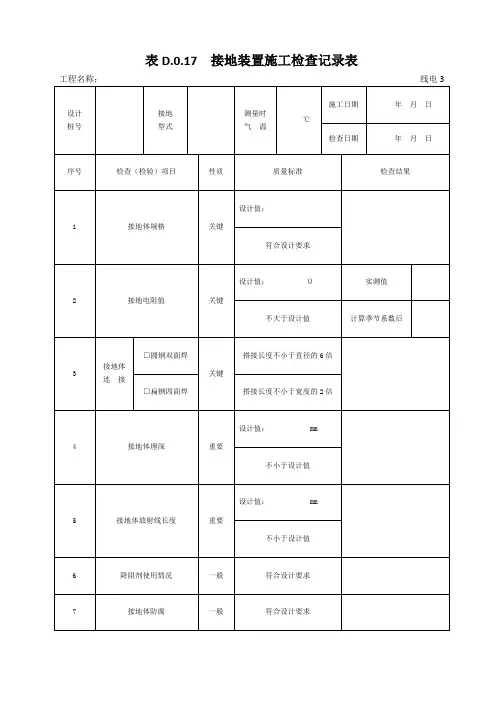

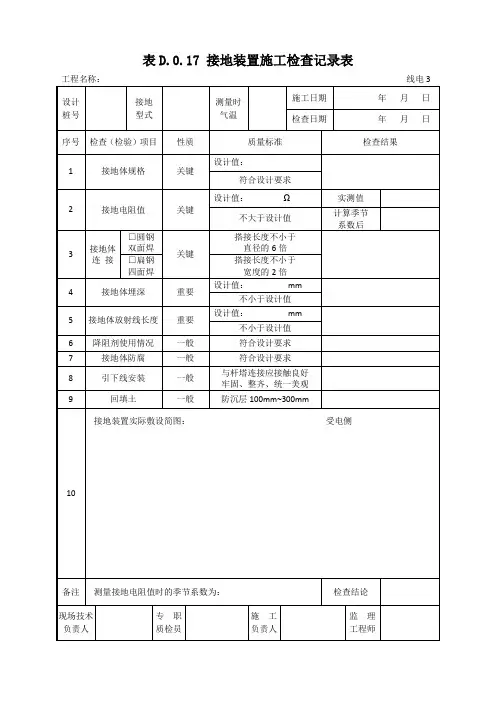

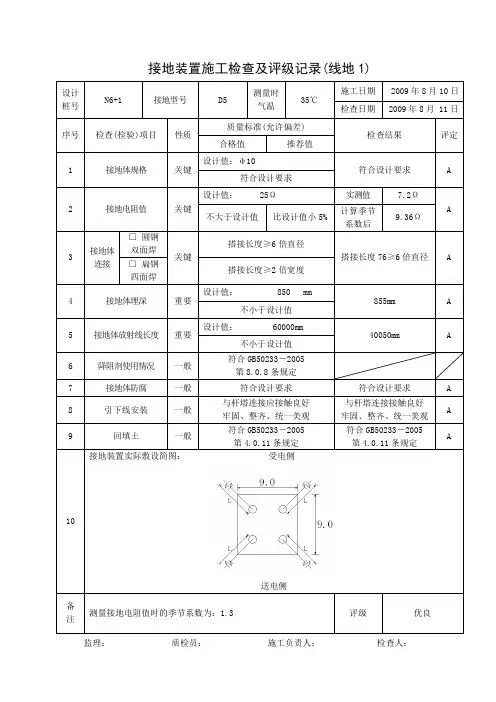

表D.0.17 接地装置施工检查记录表
工程名称：线电3
设计桩号接地
型式
测量时
气温
℃
施工日期年月日
检查日期年月日
序号检查（检验）项目性质质量标准检查结果1 接地体规格关键
设计值：
符合设计要求
2 接地电阻值关键
设计值：Ω实测值
不大于设计值计算季节系数后
3 接地体
连接
□圆钢双面焊
关键
搭接长度不小于直径的6倍□扁钢四面焊搭接长度不小于宽度的2倍
4 接地体埋深重要
设计值： mm
不小于设计值
5 接地体放射线长度重要
设计值： mm
不小于设计值
6 降阻剂使用情况一般符合设计要求
7 接地体防腐一般符合设计要求
续表D.0.17
序号检查（检验）项目性质质量标准检查结果
8 引下线安装一般与杆塔连接应接触良好牢固、整齐、统一美观
9 回填土一般防沉层100mm～300mm
10
接地装置实际敷设简图：受电侧备注测量接地电阻值时的季节系数为：检查结论
现场技术负责人
专职
质检员
总包专业
工程师
监理
工程师。

修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。

增加了验收记事一栏，方便记录验收当时情况。

验收内容24.1.2条应以设计值为准，故将此改为设计要求值。

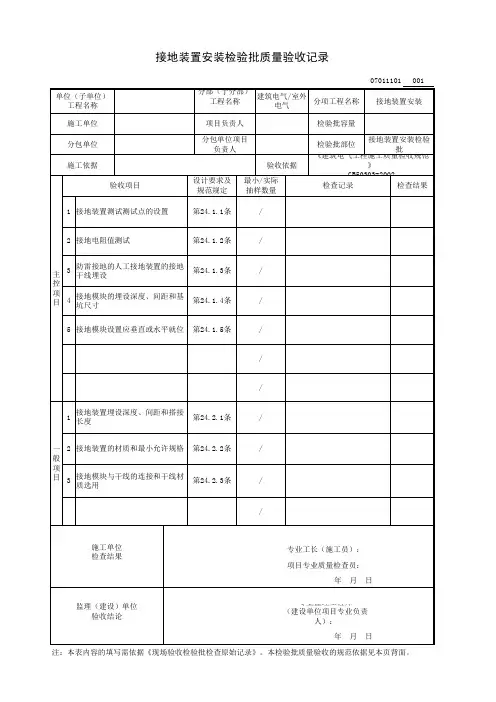

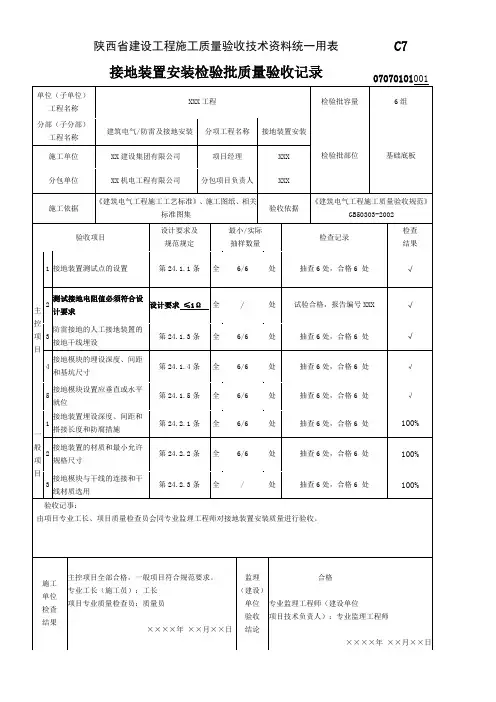

一、验收依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-2002二、规范摘要1、检验批划分原则人工接地装置和利用建筑物基础钢筋的接地体各为一个检验批，大型基础可按区块划分成几个检验批。

2、验收要求（抽查数量）检验批的容量2～15最小抽样数量2；检验批的容量16～25 最小抽样数量3；检验批的容量26～90最小抽样数量5；检验批的容量91～150 最小抽样数量8；检验批的容量151～280最小抽样数量13。

3.主控项目24.1.1 人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

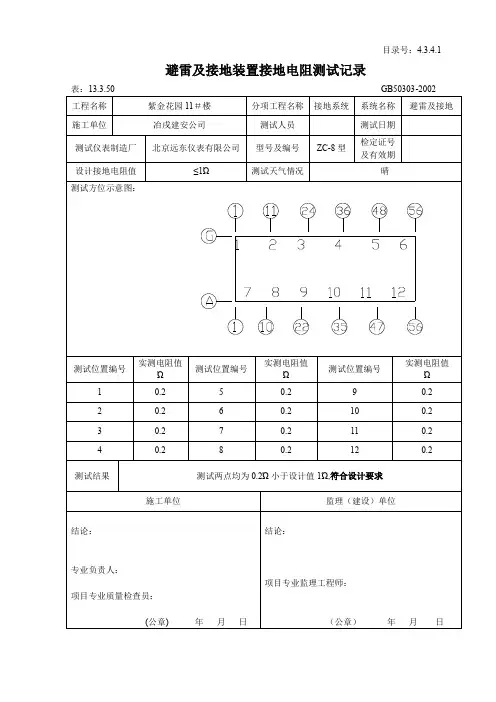

24.1.2 测试接地装置的接地电阻值必须符合设计要求。

24.1.3 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m,且应采取均压措施或在其上方铺设卵石或沥青地面。

24.1.4 接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。

接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。

24.1.5 接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

4.一般项目24.2.1 当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1.扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2.圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3.圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4.扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面或应紧贴3/4钢管表面，上下两侧施焊；5.除埋设在混凝土中的焊接接头外，有防腐措施。

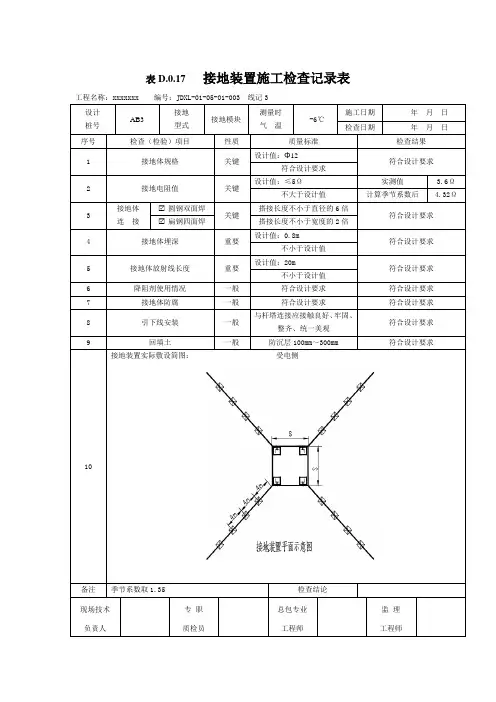

表D.0.17接地装置施工检查记录表工程名称：xxxxxxx 编号：JDXL-01-05-01-003 线记3
设计桩号AB3
接地
型式
接地模块
测量时
气温
-6℃
施工日期年月日
检查日期年月日
序号检查（检验）项目性质质量标准检查结果
1 接地体规格关键设计值：Φ12
符合设计要求符合设计要求
2 接地电阻值关键设计值：≤5Ω实测值 3.6Ω不大于设计值计算季节系数后 4.32Ω
3 接地体
连接
圆钢双面焊
关键
搭接长度不小于直径的6倍
符合设计要求 扁钢四面焊搭接长度不小于宽度的2倍
4 接地体埋深重要设计值：0.8m
符合设计要求不小于设计值
5 接地体放射线长度重要设计值：20m
符合设计要求不小于设计值
6 降阻剂使用情况一般符合设计要求符合设计要求
7 接地体防腐一般符合设计要求符合设计要求
8 引下线安装一般与杆塔连接应接触良好、牢固、
整齐、统一美观
符合设计要求
9 回填土一般防沉层100mm～300mm 符合设计要求
10
接地装置实际敷设简图：受电侧
备注季节系数取1.35 检查结论
现场技术负责人专职
质检员
总包专业
工程师
监理
工程师。
