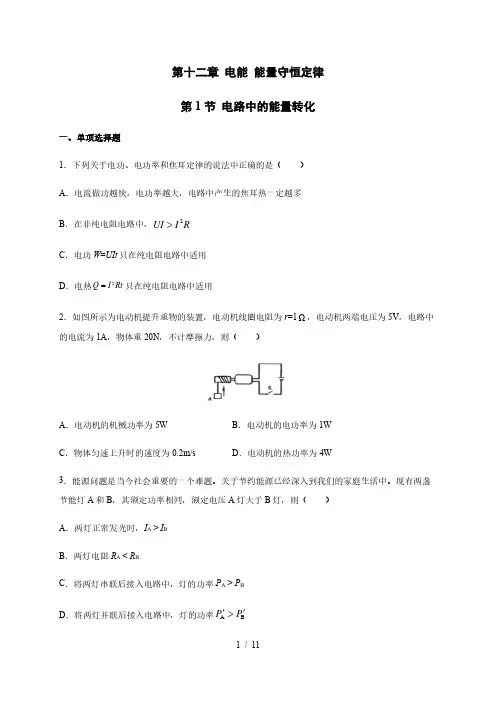

12-1电路中能量转化练习题

12-1电路中能量转化

1．关于电功，下列说法中正确的有( )

A ．电功的实质是静电力所做的功

B ．电功是电能转化为其他形式能的量度

C ．静电力做功使金属导体内的自由电子运动的速率越来越大

D ．电流通过电动机时的电功率和热功率相等

2．关于四个公式①P ＝UI ；②P ＝I 2R ；③P ＝U 2R ；④P ＝W t

，下列叙述正确的是( ) A ．公式①④适用于任何电路的电功率的计算

B ．公式②适用于任何电路的热功率的计算

C ．公式①②③适用于任何电路电功率的计算

D ．以上均不正确

3．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W ”和“20 Ω，40 W ”，则它们的额定电流之比为( ) A.5∶5 B.10∶20 C.5∶10 D ．1∶2 000

4．额定电压、额定功率均相同的电风扇、电烙铁和日光灯，各自在额定电压下正常工作了相同的时间．比较它们产生的热量，结果是( )

A ．电风扇最多

B ．电烙铁最多

C ．日光灯最多

D ．一样多

5．额定电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的灯泡两盏，若接在电压为220 V 的电路上，使两盏灯泡均能正常发光，且消耗功率最小的电路是( )

6．两盏额定功率相同的灯泡A和B，其额定电压U A>U B，则下列说法正确的是() A．两灯正常发光时，灯泡的电流I A>I B

B．两灯电阻R A

C．将两灯串联后接入电路中发光时，则灯泡的功率P A

D．将两灯并联后接入电路中发光时，则灯泡的功率P A′

题组二非纯电阻电路及焦耳定律

7．有一内阻为4.4 Ω的电解槽和一盏标有“110 V60 W”的灯泡串联后接在电压为220 V 的直流电路两端，灯泡正常发光，则()

A．电解槽消耗的电功率为120 W

B．电解槽消耗的电功率为60 W

C．电解槽的发热功率为60 W

D．电路消耗的总功率为60 W

8．如图264所示，直流电动机线圈的电阻为R，当该电动机正常工作时，电动机两端电压为U，通过电动机的电流为I，则()

A．电动机内部发热功率为I2R

B．电动机的机械功率为IU

C．电动机的总功率为IU

D．电动机机械功率为IU－I2R

9．下面列出了不同品牌的电视机、电风扇、空调机和电冰箱铭牌上的主要项目，试判断(1)正常工作时，其中功率最大的是()

A．54 cm彩色电视接收机：工作电压170 V～240 V；工作频率50 Hz；额定功率85 W

B．BC－65B电冰箱：额定电压220 V；工作频率50 Hz；额定功率70 W；耗电量：0.5 kW·h/24 h

C．FS－69电风扇：规格400 mm；额定电压220 V；工作频率50 Hz；额定功率65 W D．KFR－33GW空调机：额定电压220 V；工作频率50 Hz；制冷/制热电流6.2 A

(2)根据上题铭牌上提供的信息，判断在12 h内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是()

A．电冰箱比电风扇多

B．电风扇比电冰箱多

C．电风扇与电冰箱一样多

D．电冰箱比电风扇可能多，也可能少

10．如图265所示，电阻R1＝20 Ω，电动机的绕组的电阻R2＝10 Ω.当电键打开时，电流表的示数是0.5 A，当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率应是()

A．I＝1.5 A B．I＜1.5 A

C．P＝15 W D．P＜15 W

题组三综合题组

11．用稳压电源和三根电阻丝R1、R2、R3来加热一桶水，三根电阻丝采用如图所示的几种连接方式，则供热最快的是()

12．功率为10 W的发光二极管(LED灯)的亮度与功率为60 W的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W的白炽灯，均用10 W 的LED灯替代，估算出全国一年节省的电能最接近()

A．8×108 kW·h B．8×1010 kW·h

C．8×1011 kW·h D．8×1013 kW·h

答案 B

13．规格为“220 V36 W”的排气扇，线圈电阻为40 Ω，求：

(1)接上220 V的电源后，排气扇转化为机械能的功率和发热的功率；

(2)如果接上(1)中电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率．
