160kw电机选型 一组

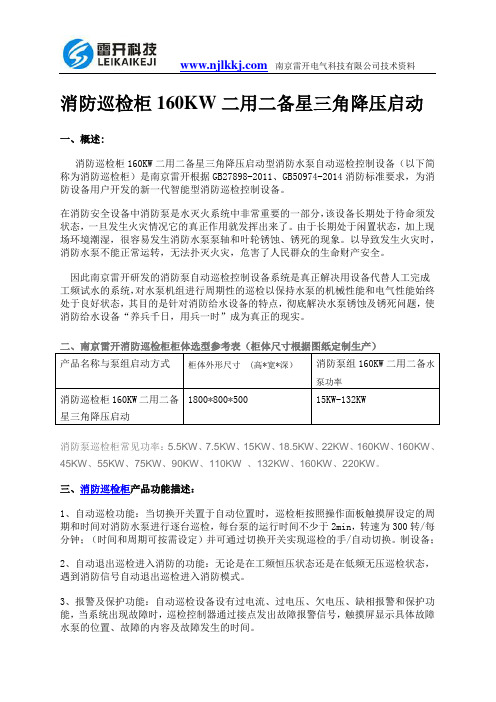

消防巡检柜160KW二用二备星三角降压启动一、概述:消防巡检柜160KW二用二备星三角降压启动型消防水泵自动巡检控制设备（以下简称为消防巡检柜）是南京雷开根据GB27898-2011、GB50974-2014消防标准要求，为消防设备用户开发的新一代智能型消防巡检控制设备。

在消防安全设备中消防泵是水灭火系统中非常重要的一部分，该设备长期处于待命须发状态，一旦发生火灾情况它的真正作用就发挥出来了。

由于长期处于闲置状态，加上现场环境潮湿，很容易发生消防水泵泵轴和叶轮锈蚀、锈死的现象。

以导致发生火灾时，消防水泵不能正常运转，无法扑灭火灾，危害了人民群众的生命财产安全。

因此南京雷开研发的消防泵自动巡检控制设备系统是真正解决用设备代替人工完成工频试水的系统，对水泵机组进行周期性的巡检以保持水泵的机械性能和电气性能始终处于良好状态，其目的是针对消防给水设备的特点，彻底解决水泵锈蚀及锈死问题，使消防给水设备“养兵千日，用兵一时”成为真正的现实。

二、南京雷开消防巡检柜柜体选型参考表（柜体尺寸根据图纸定制生产）产品名称与泵组启动方式柜体外形尺寸(高*宽*深）消防泵组160KW二用二备水泵功率1800*800*50015KW-132KW消防巡检柜160KW二用二备星三角降压启动消防泵巡检柜常见功率：5.5KW、7.5KW、15KW、18.5KW、22KW、160KW、160KW、45KW、55KW、75KW、90KW、110KW 、132KW、160KW、220KW。

三、消防巡检柜产品功能描述：1、自动巡检功能：当切换开关置于自动位置时，巡检柜按照操作面板触摸屏设定的周期和时间对消防水泵进行逐台巡检，每台泵的运行时间不少于2min，转速为300转/每分钟；（时间和周期可按需设定）并可通过切换开关实现巡检的手/自动切换。

制设备；2、自动退出巡检进入消防的功能：无论是在工频恒压状态还是在低频无压巡检状态，遇到消防信号自动退出巡检进入消防模式。

111LG0 Low-voltage MotorsAnswers for industry.产品样本 D81.5 • 01.20101LG0 低压交流异步电动机目录 Table of Contents总体介绍Overview ........................................................................... 3电机标准Motor standards ................................................................ 5机械特性Mechanical design .............................................................. 6电气特性Electrical design ................................................................. 10变频应用Converter fed application ................................................... 11订货号 MLFB confi guration ............................................................ 12选件Options ............................................................................ 13选型技术数据表Technical data tables .......................................................... 14外形尺寸Dimension drawings ......................................................... 20技术支持资料Technical supporting documentation ................................. 36 证书 Certifi cates.......................................................................372总体介绍 OverviewFeatures of Siemens 1LG0 seriesFrame and terminal box material: Grey cast iron Standard colour: Stone Grey RAL 7030Available in 2,4,6 pole variants with effi ciency class 3 according to GB18613, and effi ciency class IE1 according to IEC60034-30Specifi c wound stators supporting multiple 3PH mains supply voltages at 50Hz or 60Hz Frame sizes: 80mm ~ 355mmRated power range: 0.55kW ~ 315kW at 50Hz Standard mounting types and variations (IEC 60034-7) TEFC with IP55 degree of protection (IEC 60034-5)Overload capacity of 1.5 times rated current for 2 minutes (IEC 60034-1)V-ring as standard on DE rotor shaft for motor with FS 80~FS 132, and oil seal as option; Oil seal as standard for motor with FS160 and above. Anti-condensation heater (space heater) as option Winding protection with PTC and PT100 as optionInsulation class: F, used according to temperature rise B31LG0 系列电动机是全封闭自扇冷却式三相异步电动机，其防护等级为 IP55。

电动汽车充电设备标准化设计⽅案：160kW⼀体式⼀机双枪充电机1、概述本设计⽅案充分考虑充电设施运营现状与发展趋势，通过规范直流充电设备电⽓原理、专⽤部件设计、通⽤器件选型、结构外形、结构布局、设备安装等，实现充电设备统⼀化设计和标准化管理，全⾯提⾼充电设备的兼容性、可靠性和易维护性。

2、设计标准GB/T 4208外壳防护等级（IP代码）GB/T 13384-2008机电产品包装通⽤技术条件GB/T 18487.1-2015电动汽车传导充电系统 第1部分：通⽤要求GB/T 18487.2-2017电动汽车传导充电系统 第2部分：⾮车载传导供电设备电磁兼容要求GB/T 20234.1-2015电动汽车传导充电⽤连接装置 第1部分：通⽤要求GB/T 20234.3-2015电动汽车传导充电⽤连接装置 第3部分：直流充电接⼝GB/T 33708-2017静⽌式直流电能表GB/T 34657.1-2017电动汽车传导充电互操作性测试规范 第1部分：供电设备GB/T 34658-2017电动汽车⾮车载传导式充电机与电池管理系统之间的通信协议⼀致性测试JJG 1149-2018电动汽车⾮车载充电机JJG 842-2017电⼦式直流电能表检定规程JJG 1069-2011直流分流器检定规程NB/T 33001-2018电动汽车⾮车载传导式充电机技术条件NB/T 33008.1-2018电动汽车充电设备检验试验规范 第1部分：⾮车载充电机DL/T 698.45-2017电能信息采集与管理系统 第4−5部分：通信协议—⾯向对象的数据交换协议Q/GDW 1233-2014电动汽车⾮车载充电机通⽤要求Q/GDW 1591-2014电动汽车⾮车载充电机检验技术规范Q/GDW 11709.1-2017电动汽车充电计费控制单元 第1部分：技术条件Q/GDW 11709.2-2017电动汽车充电计费控制单元 第2部分：与充电桩通信协议Q/GDW 11709.3-2017电动汽车充电计费控制单元 第3部分：与车联⽹服务平台通信协议Q/GDW 11709.4-2017电动汽车充电计费控制单元 第4部分：检验技术规范Q/GDW 11850-2018 直流电能表外附分流器技术规范3、设计⽅案3.1 电⽓原理160kW⼀体式⼀机双枪充电机电⽓主电路拓扑见图3-1，配置2个250A直流充电连接装置，提供8个充电模块安装位置，根据充电功率需求可选配5~8个20kW充电模块。

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=Ma+Mf+Mt （1-3）Ma=（Jm+Jt).n/T× 1.02×10ˉ 2 （1-4）式中Ma ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）Mf=(u.W.s)/(2πηi)×10ˉ 2 （1-5）Mf---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ 2 （1-6）Mt---切削力折算至电机力矩（N.m)Pt---最大切削力（N）（4）负载起动频率估算。

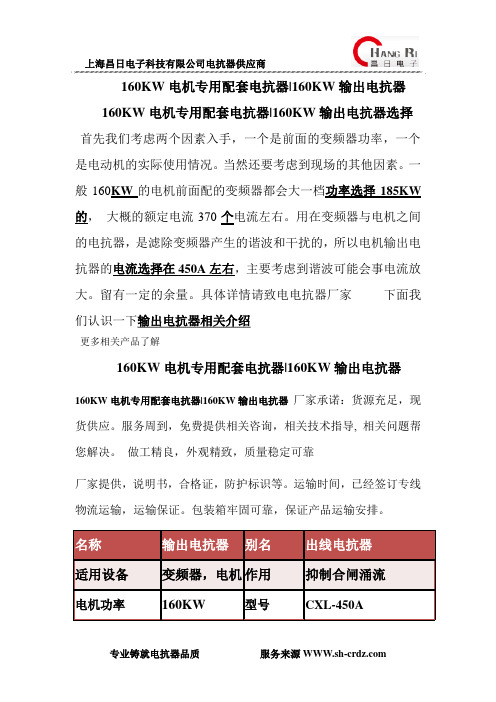

上海昌日电子科技有限公司电抗器供应商160KW 电机专用配套电抗器|160KW 输出电抗器 160KW 电机专用配套电抗器|160KW 输出电抗器选择首先我们考虑两个因素入手，一个是前面的变频器功率，一个 是电动机的实际使用情况。

当然还要考虑到现场的其他因素。

一 般 160KW 的电机前面配的变频器都会大一档功率选择 185KW 的， 大概的额定电流 370 个电流左右。

用在变频器与电机之间 的电抗器，是滤除变频器产生的谐波和干扰的，所以电机输出电 抗器的电流选择在 450A 左右，主要考虑到谐波可能会事电流放 大。

留有一定的余量。

具体详情请致电电抗器厂家 们认识一下输出电抗器相关介绍更多相关产品了解下面我160KW 电机专用配套电抗器|160KW 输出电抗器160KW 电机专用配套电抗器|160KW 输出电抗器 厂家承诺：货源充足，现货供应。

服务周到，免费提供相关咨询，相关技术指导, 相关问题帮 您解决。

做工精良，外观精致，质量稳定可靠 厂家提供，说明书，合格证，防护标识等。

运输时间，已经签订专线 物流运输，运输保证。

包装箱牢固可靠，保证产品运输安排。

名称 适用设备电机功率输出电抗器别名出线电抗器 抑制合闸涌流CXL-450A变频器，电机 作用 160KW型号专业铸就电抗器品质服务来源 上海昌日电子科技有限公司电抗器供应商相数 冷却方式 产地三相 自冷 上海电流 电压 耐压450A 380V 3000V变频器厂家建议加装输出电抗器（输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，用于 限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率， 减 小变频器功率器件动作时产生的干扰和冲击。

在变频器与负载电动机 之间的连接电缆超过 50m 时，应配置输出电抗器）160KW 电机专用配套电抗器|160KW 输出电抗器160KW 电机专用配套电抗器|160KW 输出电抗器 中的效果在实际应用变频器和调速器是采用变频的方式调速的， 所以在调速的时候经常会专业铸就电抗器品质 服务来源 上海昌日电子科技有限公司电抗器供应商产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输 出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网 质量。

导线都是以截面积划分旳, 250就是250平方毫米, 300就是300平方毫米导线截面积规格统一执行国标: 1.1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、180、240、300等。

根据三相鼠笼异步电动机旳容量, 选择空开、接触器、热元件及导线旳计算措施如下：1、电动机旳容量设为 N KW, 则电动机旳额定电流为: 2N A, 一般状况下, 和电动机铭牌上旳额定电流相差无几！如果不相信旳话, 可以拿电动机手册查一下, 这个公式可以说是非常精确旳！电动机功.5.KW，则额定电流为110A；空开旳容量应当.25.A.._.v }.M.Q.v.i.H 注意: 风机、泵类旳空开和接触器选择要大某些, 由于它们旳启动时间较长, 启动转矩较大；3.接触器选择同上, 即（3.5—4）N A；4、热元件旳额定电流应大于电动机额定电流, 一般按电动机额定电流旳1.2-1.5整定。

5、总空开旳容量选系统总容量旳1.3~1.5倍就够了, 选系统保护型旳。

电机和总电源配线旳一般原则（按三相工作制）: 0.75KW, 1.5KW配2.5平方铜芯线；2.2KW, 3.7KW配4平方铜芯线；5.5KW, 7.5KW配6平方铜芯线；11KW, 15KW配10平方铜芯线；18.5KW, 22KW 配16平方铜芯线；30KW, 37KW配25平方铜芯线；45KW, 55KW配35平方铜芯线；75KW, 93KW 配60平方铜芯线；110KW, 132KW配90平方铜芯线；160KW配120平方铜芯线；185KW配150平方铜芯线；200KW配180平方铜芯线；220KW配240平方铜芯线；250KW, 280KW配270平方铜芯线；315KW, 400KW配350平方铜芯线。

6、导线选择：根据电动机旳额定电流来选择, 一般是额定电流旳1.5倍, 但是要考虑铺设环境, 铺设方式等, 在乘以合适旳系数,单相电功率P=电压*电流三相电功率P=1.732*线电压*线电流*功率因数000W = 1.732*380*00A*0.800A=(000W/1.732*380*0.8)/5-2.5=0M2一般铜线安全电流最大为:2.5平方毫米铜电源线旳安全载流量－－28A。

160kw电机直阻标准
一、绝缘电阻
160kw电机的绝缘电阻应不小于2MΩ/1000V（交流500V兆欧表）。

在电机安装就位后，应定期检查绝缘电阻值，并保持其值在规定范围内。

二、测量方法
使用兆欧表（摇表）测量绝缘电阻时，应按照下列步骤进行：
1.将兆欧表放置在平稳的地面上，将电机电源断开，挂上接地线。

2.将兆欧表的测量线分别接在电机的电源线上（U、V、W）和地线上（PE）。

3.慢慢摇动兆欧表的手柄，观察兆欧表的读数变化。

4.当兆欧表达到稳定状态时，记录读数。

三、电压要求
使用兆欧表测量绝缘电阻时，应确保电机处于断电状态，并按照下列要求选择兆欧表的电压等级：
1.对于额定电压为380V的电机，应选择500V等级的兆欧表。

2.对于额定电压为690V及以上的电机，应选择1000V等级的兆欧表。

四、温度要求
电机的绝缘电阻值受温度影响较大，因此测量时应考虑温度因素。

在室温下，电机绝缘电阻的阻值应在规定范围内。

如果电机温度过高或过低，应采取相应措施后再进行测量。

160kw电机直阻标准直阻是指在额定运行条件下，电机的定子电阻与直流电动机满载运转时的直阻相等的电机。

它是一种用来检测电动机定子绕组温度的方法，通过测量电机运行时的直阻值，来间接估算电机的温度。

测量直阻值可以通过以下几个步骤来进行：1. 准备工作：首先，需要确保电机处于停机状态，并且已经断开了电源供应。

如果需要更准确的测量结果，可以等待电机冷却至室温。

2. 连接测量仪器：将电阻测量仪的探头分别连接到电动机的两个定子绕组端子上。

确保连接的稳固可靠，并且测量仪器能够正确读取电阻值。

3. 进行测量：打开电阻测量仪器，并开始测量。

在测量过程中，需要确保电机的定子绕组没有连通其他部分，以保证准确测得直阻值。

4. 记录结果：当测量仪器稳定显示直阻值时，记录下该数值。

可以多次测量并取平均值，以提高结果的准确性。

测量出来的直阻值可以通过标准进行参考判断。

以下是一些常见的参考标准：1. 直阻值：在额定运行条件下，电机的直阻值通常在正常范围内变化。

一般来说，直阻值会随着电机的温度升高而增加。

因此，可以通过与电机正常运行条件下的直阻值进行比较来评估电机的温度状态。

2. 直阻变化率：直阻的变化率可以提供有关电机的工作状态和定子绕组温度变化的信息。

变化率的范围也是一个重要的参考标准，如果直阻值变化过大，可能表明电机存在故障或异常工作情况。

3. 标准曲线：通常，不同型号和规格的电机都有相应的直阻标准曲线。

通过与标准曲线进行比较，可以判断电机的温度状态是否正常，并及时采取相应的措施。

标准曲线可以根据电机的型号、功率、使用环境等因素进行制定。

总的来说，直阻是一种简单有效的方法来间接测量电机的温度状态。

通过测量直阻值，并与参考标准进行比较，可以评估电机的工作状态，并及时采取相应的措施，以保证电机的正常运行。

不过，需要注意的是，直阻值的测量和参考标准的判断需要具备一定的专业知识和经验，并且需要参考电机的具体情况来进行综合判断。

ACS510功率范围是1.1-160KW，供电电压：380-480V。

一台变频器最多可以连接7个电机，使用时电机和变频器的功率要保持一致。

可使用基本型或助手型操作盘进行参数设置。

★ACS510系列变频器尺寸：左边是一瓶统一绿茶，对比之下R1，R2，R3，R4尺寸的大小示意图Rx分别代表ACS510系列的6种尺寸产品，体积越大，功率越大，价格也越贵。

型号可以体现电流值尺寸标识[格式：前面板宽度×侧面板宽度×高度(带电缆接线盒的高度)，重量，单位（mm，kg）：R1：（IP21）125×212×330(369)，6.5；（IP54）213×234×461，8R2：（IP21）125×222×430(469)，9；（IP54）213×245×561，11R3：（IP21）203×231×490(583)，16；（IP54）257×254×629，17R4：（IP21）203×262×596(689)，24；（IP54）257×284×760，26★ABB ACS510系列变频器的性能特点：♦针对风机水泵进行了硬件和软件的优化，完美匹配风机水泵的使用。

一个变频器最多可以连接7个电机，电机和变频器的功率保持一致。

当电机工作至满负荷后，控制电路会自动切换至下一个电机启动，让之前的电机满负荷运转。

但是上述功能需要有接触器控制电路支持。

标准ACS510系列变频器1拖7应用举例：♦标配变感式电抗器，该电抗器采用专门降低谐波的专利技术制造，对降低谐波对设备造成的损害有非常重要的防护作用。

R1-R4模块采用直流输入式电抗器，可有效降低THD 含量25%以上，效果显著。

♦节能降噪：配有散热节能模式，更省电，标配RFI滤波器，更经济；♦超越模式：紧急情况下，适用于通风隧道的火灾模式，一般用于地铁等隧道通风机。
