带图汽车维修高级工实操试题(量缸检测)及评分标准

高级汽车修理工技能考核试题080419高级汽车修理工技能考核试题080419考核时间：至监考人员：高级汽车修理工技能考核试题090411考核时间：至监考人员：高级汽车修理工技能考核试题080419高级汽车修理工技能考核试题080419准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题090509高级汽车修理工技能考核试题080419高级汽车修理工技能考核试题080419高级汽车修理工技能考核试题080713高级汽车修理工技能考核试题080419考核时间：至监考人员：高级汽车修理工技能考核试题080419考核时间：至监考人员：高级汽车修理工技能考核试题080419考核时间：至监考人员：高级汽车修理工技能考核试题080419考核时间：至监考人员：准考证号单位姓名成绩国家职业技能鉴定标准试题高级汽车修理工技能考核试题090509考核时间：至监考老师签名准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419考核时间：至监考人员：准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080705考核时间：至监考人员：准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419考核时间：至监考人员：准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题090509考核时间：至监考人员：准考证单位姓名成绩国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419考核时间：至监考人员：汽车高级维修工复习记录表姓名：全车电路。

准考证号: 单位: 姓名:成绩:国家职业技能鉴定标准试题高级汽车修理工技能考核试题(普通桑塔纳发动机气缸维修标准圆度误差0、050mm、圆柱度误差0、175mm)评审员: 评分人:操作流程、评分标准试题名称: 量缸检测工艺量缸检测工艺(发动机气缸磨损程度与圆度、圆柱度的检测及其修理尺寸)的确定 (以普通桑塔纳发动机为例)一、准备测量量具与使用工具(10分)1、劳保穿戴整齐并戴好手套,对作业场进行3S2、选取工具及量具,并检查性能就是否完好3、对零部件进行清洗、各缸筒用抹布抹干净,进行外观检、查气缸壁有无拉痕、锈蚀、砂眼裂纹等。

二、测量工作(80分)1、选择量缸表接杆与安装量缸表。

(1)先用游标卡尺测量气缸上部,见游标卡尺读数81mm,可选用75——100mm的外径千分尺。

(2)将千分尺开到标准尺寸的位置,并把千分尺固定在台钳上。

(3)选用合适的测杆装上,并把量缸表装在测杆孔内,见表针摆动即可。

并把百分表表面与活劫测杆同一方向然后锁紧百分表(4)根据气缸标准内径选择合适的接杆。

2、量缸表测量前调校(有两种方法)(1)将量缸表的测杆伸入到气缸的上部,末磨损处旋出接杆,见表大针转动一圈时并将接杆固定锁紧。

(2)或将装好时量缸表直接插入气缸上部末磨损处,旋出接杆见表大针转动一圈时并将接杆固定锁紧。

3、测量(1)根据气缸的磨损特点,在气缸磨损最大处,将百分表大指针调零,并在离气缸项约10一20 mm进行分上,中,下相互90度垂直测量六次。

(2)并将各测量数值计算各气缸的磨损值。

一般气缸的圆度同一截面计算磨损不能超过0、05mm圆柱度磨损不能超过0、175mm。

4、确定修理尺寸(1)如发动机机圆度超过0、05mm圆柱度超过0、175mm,加镗、研磨余量0、10mm——0、20mm为确定修理尺寸。

(2)每次气缸大修时都要超过一级修理,一级为+0、25mm。

故障用+0、50mm起。

(3)如气缸没有超过圆度0、05mm,圆柱度0、175mm的修理尺寸,应不需要镗缸三、测量结束后作业(10分)(1)、对工具与量具进行擦拭,放回原位。

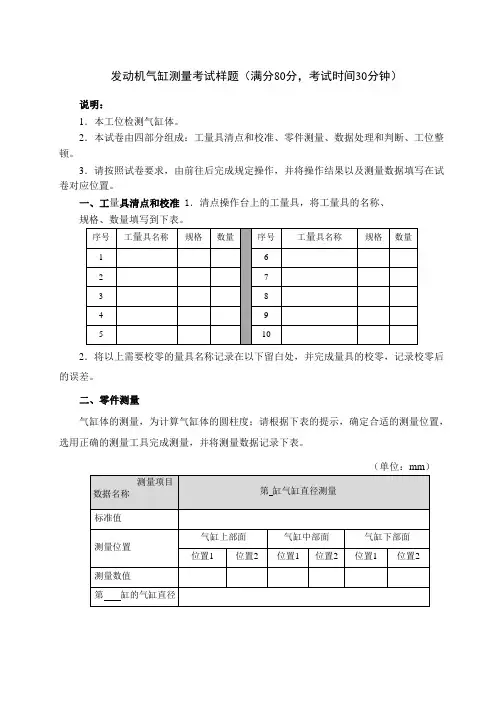

发动机气缸测量考试样题（满分80分，考试时间30分钟）
说明：
1．本工位检测气缸体。

2．本试卷由四部分组成：工量具清点和校准、零件测量、数据处理和判断、工位整顿。

3．请按照试卷要求，由前往后完成规定操作，并将操作结果以及测量数据填写在试卷对应位置。

一、工量具清点和校准1．清点操作台上的工量具，将工量具的名称、
规格、数量填写到下表。

2．将以上需要校零的量具名称记录在以下留白处，并完成量具的校零，记录校零后的误差。

二、零件测量
气缸体的测量，为计算气缸体的圆柱度；请根据下表的提示，确定合适的测量位置，
选用正确的测量工具完成测量，并将测量数据记录下表。

（单位：mm）
三、数据处理和判断
请结合上表中所测得的数据，按照以下题目的要求进行数据处理、分析和判断。

1．为计算气缸体的圆柱度误差，请将上表中正确的数值填写到下列公式中，并计算出结果。

气缸圆度计算
气缸圆柱度误差计算：（—）÷2 = 2．根据以上数据，判断气缸体是否能继续使用？
四、工位整顿。

（高级）汽车维修工实操考试题目：活塞连杆组与气缸的检测试题编号：QX3-01-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：空气流量计的检测试题编号：QX3-01-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：空调制冷系统压力的检测试题编号：QX3-01-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：起动系统故障的诊断与排除试题编号：QX3-01-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：曲轴的检测试题编号：QX3-02-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：传感器的检测试题编号：QX3-02-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：手动变速器的装配试题编号：QX3-02-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机点火系统故障的诊断与排除试题编号：QX3-02-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：气缸体的检测试题编号：QX3-03-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：空气流量计的检测试题编号：QX3-03-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：自动变速器离合器的检修试题编号：QX3-03-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机不能起动综合故障的诊断与排除试题编号：QX3-03-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：自动变速器油泵的检修试题编号：QX3-04-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：用示波器检测氧传感器的波形试题编号：QX3-04-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：主减速器总成的装配试题编号：QX3-04-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机加速不良故障的诊断与排除试题编号：QX3-04-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：活塞连杆组的测量与装配试题编号：QX3-05-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：废气再循环系统（EGR）的检测试题编号：QX3-05-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：动力转向器的检验与装配试题编号：QX3-05-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机怠速不稳故障的诊断与排除试题编号：QX3-05-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：汽车零件的测绘试题编号：QX3-06-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：用示波器检测发动机电控系统信号的波形试题编号：QX3-06-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：主减速器总成的装配试题编号：QX3-06-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机怠速过高故障的诊断与排除试题编号：QX3-06-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：曲轴的检测试题编号：QX3-07-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：废气再循环系统（EGR）的检测试题编号：QX3-07-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：底盘异响的判断试题编号：QX3-07-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机不能起动综合故障的诊断与排除试题编号：QX3-07-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：气缸体的检测试题编号：QX3-08-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：用示波器检测发动机电控系统信号的波形试题编号：QX3-08-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：自动变速器超速离合器、制动器的装配试题编号：QX3-08-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机怠速不稳故障的诊断与排除试题编号：QX3-08-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：自动变速器油泵的检修试题编号：QX3-09-1（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：传感器的检测试题编号：QX3-09-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：转向系统故障的诊断与排除试题编号：QX3-09-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机怠速过高故障的诊断与排除试题编号：QX3-09-4（35%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：活塞连杆组的测量与装配试题编号：QX3-10-1（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：ABS元件的检测试题编号：QX3-10-2（20%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：发动机异响的判断试题编号：QX3-10-3（25%）考核时间记录：考评员签字：考场负责：（高级）汽车维修工实操考试题目：起动系统故障的诊断与排除试题编号：QX3-10-4（35%）考核时间记录：考评员签字：考场负责：。

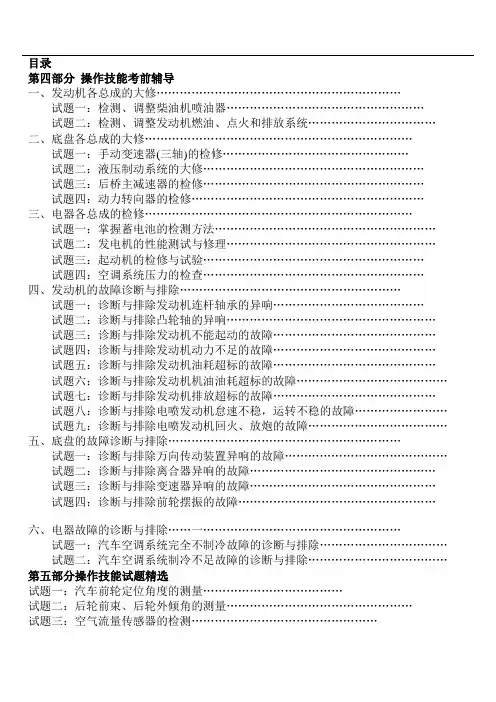

目录第四部分操作技能考前辅导一、发动机各总成的大修………………………………………………………试题一：检测、调整柴油机喷油器……………………………………………试题二：检测、调整发动机燃油、点火和排放系统……………………………二、底盘各总成的大修……………………………………………………………试题一：手动变速器(三轴)的检修…………………………………………试题二：液压制动系统的大修…………………………………………………试题三：后桥主减速器的检修…………………………………………………试题四：动力转向器的检修……………………………………………………三、电器各总成的检修……………………………………………………………试题一：掌握蓄电池的检测方法…………………………………………………试题二：发电机的性能测试与修理………………………………………………试题三：起动机的检修与试验…………………………………………………试题四：空调系统压力的检查…………………………………………………四、发动机的故障诊断与排除…………………………………………………试题一：诊断与排除发动机连杆轴承的异响…………………………………试题二：诊断与排除凸轮轴的异响………………………………………………试题三：诊断与排除发动机不能起动的故障……………………………………试题四：诊断与排除发动机动力不足的故障……………………………………试题五：诊断与排除发动机油耗超标的故障……………………………………试题六：诊断与排除发动机机油油耗超标的故障…………………………………试题七：诊断与排除发动机排放超标的故障……………………………………试题八：诊断与排除电喷发动机怠速不稳，运转不稳的故障……………………试题九：诊断与排除电喷发动机回火、放炮的故障………………………………五、底盘的故障诊断与排除……………………………………………………试题一：诊断与排除万向传动装置异响的故障……………………………………试题二：诊断与排除离合器异响的故障…………………………………………试题三：诊断与排除变速器异响的故障…………………………………………试题四：诊断与排除前轮摆振的故障……………………………………………六、电器故障的诊断与排除……一……………………………………………试题一：汽车空调系统完全不制冷故障的诊断与排除……………………………试题二：汽车空调系统制冷不足故障的诊断与排除………………………………第五部分操作技能试题精选试题一：汽车前轮定位角度的测量………………………………试题二：后轮前束、后轮外倾角的测量…………………………………………试题三：空气流量传感器的检测…………………………………………试题四：节气门位置传感器的检测………………………………………………试题五：冷却液温度传感器的检测………………………………………………试题六：氧传感器的检测一……………………………………………………试题七：喷油器的检测…………………………………………试题八：空调不出风故障的诊断与排除…………………………………………试题九：空调制冷失控故障的诊断与排除…………………………………………试题十：起动时可点火，但发动机不能运行故障的诊断与排除………………试题十一：发动机有个别气缸不工作故障的诊断与排除………………第四部分操作技能考前辅导一、发动机各总成的大修试题一：检测、调整柴油机喷油器l．训练准备1)一台发动机、起动设备、带有数字显示电压的电源插座一只2)YC6105QC发动机的A型喷油泵。

汽车修理工(高级)试题以及答案汽车修理工(高级)试题以一、判断题（共50题，共100分）1.使用量缸表测量时，必须使量杆与汽缸的轴线保持垂直。

2.液压缸按结构组成可以分为缸体组件、曲轴组件、密封装置、缓冲装置和排气装置五个部分。

3.活塞环拆装钳是一种专门用于拆装活塞环的工具。

4.起动系的功用就是将机械能转变为蓄电池的电能，产生转矩，起动发动机。

5.闪光继电器的种类有冲击式、电热式、信号式三类。

6.在车底下工作时，不要直接躺在地上，应尽量使用卧板。

7.车辆突然熄火时，利用惯性靠边停车，检查是否缺油，有无油管堵塞、渗透及破裂。

8.若发动机连杆轴承响，响声会随发动机负荷增加而增大。

9.若发动机活塞敲缸异响，低温响声大，高温响声小，则为活塞与汽缸壁间隙过大。

10.有熄火征兆或着火后又逐渐熄灭，一般是汽油机电路出现故障。

11.柴油机运转均匀，无高速且排烟过少，其故障原因是油路中有空气。

12.柴油发动机动力不足，排气冒黑烟其故障原因是供油过多。

13.若发动机单缸不工作，可用单缸断火找出不工作的汽缸。

14.发动机过热有可能是水套内水垢过多。

15.空合流量计失效，不可能发动机不能启动。

16.示波器为电控发动机常用诊断的通用仪表。

17.踏下离合器踏板，响声在离合器前面，则是变速器内有故障。

18.察看胎面，如发现胎面外侧磨损严重，内侧磨损较轻，磨损痕迹从内向外横过胎面，则为前束过大或前梁在水平面内弯曲造成。

19.调整轮毂轴承预紧度。

将调整螺母旋到底，装上锁止垫，按规定力矩拧紧锁止螺母。

20.在诊断、排除制动防抱死故障灯报警故障时，先不要连接“STAR”扫描仪和ABS自诊断连接器，而是先接通扫描仪的电源，证明扫描仪内部运行正常。

21.充电系统电压调整过低会使灯泡烧毁。

22.制冷系统有空气，高压侧压力要比正常值低。

23.鼓风机被卡住不能运转，会导致保险被烧毁。

24.发动机曲轴冷压校正后，再进行时效处理，其目的是防止裂纹产生。

目录第四部分操作技能考前辅导一、发动机各总成的大修………………………………………………………试题一：检测、调整柴油机喷油器……………………………………………试题二：检测、调整发动机燃油、点火和排放系统……………………………二、底盘各总成的大修……………………………………………………………试题一：手动变速器(三轴)的检修…………………………………………试题二：液压制动系统的大修…………………………………………………试题三：后桥主减速器的检修…………………………………………………试题四：动力转向器的检修……………………………………………………三、电器各总成的检修……………………………………………………………试题一：掌握蓄电池的检测方法…………………………………………………试题二：发电机的性能测试与修理………………………………………………试题三：起动机的检修与试验…………………………………………………试题四：空调系统压力的检查…………………………………………………四、发动机的故障诊断与排除…………………………………………………试题一：诊断与排除发动机连杆轴承的异响…………………………………试题二：诊断与排除凸轮轴的异响………………………………………………试题三：诊断与排除发动机不能起动的故障……………………………………试题四：诊断与排除发动机动力不足的故障……………………………………试题五：诊断与排除发动机油耗超标的故障……………………………………试题六：诊断与排除发动机机油油耗超标的故障…………………………………试题七：诊断与排除发动机排放超标的故障……………………………………试题八：诊断与排除电喷发动机怠速不稳，运转不稳的故障……………………试题九：诊断与排除电喷发动机回火、放炮的故障………………………………五、底盘的故障诊断与排除……………………………………………………试题一：诊断与排除万向传动装置异响的故障……………………………………试题二：诊断与排除离合器异响的故障…………………………………………试题三：诊断与排除变速器异响的故障…………………………………………试题四：诊断与排除前轮摆振的故障……………………………………………六、电器故障的诊断与排除……一……………………………………………试题一：汽车空调系统完全不制冷故障的诊断与排除……………………………试题二：汽车空调系统制冷不足故障的诊断与排除………………………………第五部分操作技能试题精选试题一：汽车前轮定位角度的测量………………………………试题二：后轮前束、后轮外倾角的测量…………………………………………试题三：空气流量传感器的检测…………………………………………试题四：节气门位置传感器的检测………………………………………………试题五：冷却液温度传感器的检测………………………………………………试题六：氧传感器的检测一……………………………………………………试题七：喷油器的检测…………………………………………试题八：空调不出风故障的诊断与排除…………………………………………试题九：空调制冷失控故障的诊断与排除…………………………………………试题十：起动时可点火，但发动机不能运行故障的诊断与排除………………试题十一：发动机有个别气缸不工作故障的诊断与排除………………第四部分操作技能考前辅导一、发动机各总成的大修试题一：检测、调整柴油机喷油器l．训练准备1)一台发动机、起动设备、带有数字显示电压的电源插座一只2)YC6105QC发动机的A型喷油泵。

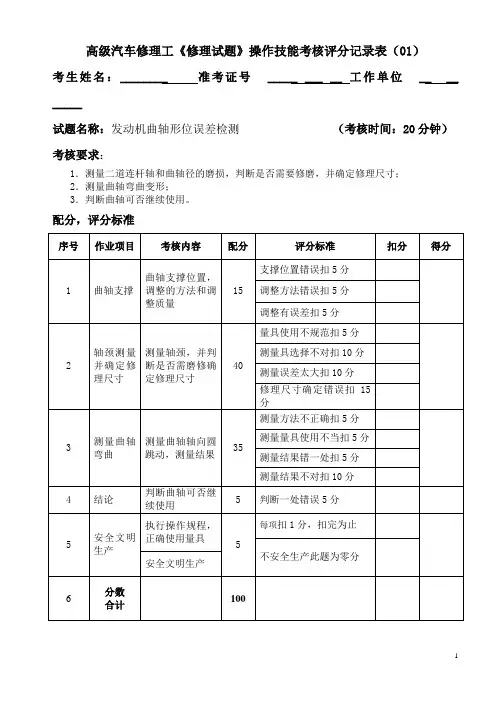

高级汽车修理工《修理试题》操作技能考核评分记录表（01）考生姓名：________ 准考证号_____ ___ __ 工作单位__ __ _____试题名称：发动机曲轴形位误差检测（考核时间：20分钟）考核要求：1．测量二道连杆轴和曲轴径的磨损，判断是否需要修磨，并确定修理尺寸；2．测量曲轴弯曲变形；3．判断曲轴可否继续使用。

配分，评分标准评分人：年月日核分人：年月日高级汽车维修工《修理试题》操作技能考核评分标准（01）试题名称：发动机曲轴形位误差检测（考核时间：20分钟）一、考核目的：1.发动机曲轴是发动机的基础件，其技术状况的好坏，直接影响到发动机的正常工作和使用寿命。

2.曲轴形位误差检测，主要是掌握曲轴形位误差的检测。

熟悉使用的量具，检测点的选取，以及技术标准。

二、考核要求：1.测量二道连杆轴和曲轴径的磨损，判断是否需要修磨，并确定修理尺寸；2.测量曲轴弯曲变形；3.判断曲轴可否继续使用。

三、工具、量具、辅料准备1、检验平板、V形铁1对，待检测曲轴1根；2、50～75mm千分尺、75～100mm千分尺、高度尺带磁力表座百分表、棉纱等。

四、检测工艺及技术标准1、将待检曲轴清洗干净，用压缩气体吹干或用棉纱擦干；2、探伤检查：在曲轴的主轴颈、连杆轴颈与曲柄的连接处撒上白粉，然后用小锤或铜棒，敲击曲柄，检查有无裂纹；3、检测连杆轴颈磨损情况；1）将待检已磨损轴颈擦拭干净。

2）选取外径千分尺并校对一下量具精度。

3）选取测量位置：在被测量轴颈上取一截面，沿曲柄方向和垂直于曲柄方向分别测出最小直径与最大直径，并计算出圆度误差。

4）再在同一轴径上沿轴线方向靠曲柄的位置分别取两点，测量两直径尺寸，并计算出该轴颈的圆柱度误差。

5）在同一轴颈上的圆度误差和圆柱度误差应不大于0.025mm，对照标准确定所检测曲轴是否需磨修，其修理尺寸为多少。

4、曲轴的弯曲变形检测：1）将曲轴前后两端主轴颈，在检验平板V型铁上支承住。

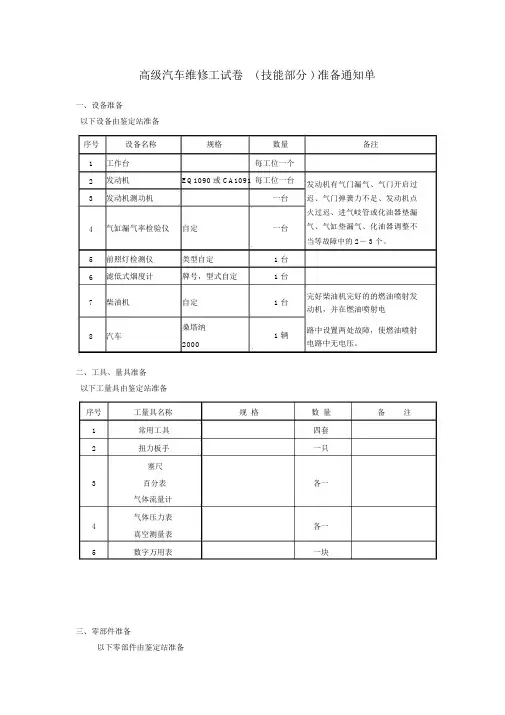

高级汽车维修工试卷( 技能部分 ) 准备通知单一、设备准备以下设备由鉴定站准备序号设备名称规格数量1工作台每工位一个2发动机EQ1090或 CA1091每工位一台3发动机测功机一台4气缸漏气率检验仪自定一台5前照灯检测仪类型自定 1 台6滤低式烟度计牌号，型式自定 1 台7柴油机自定 1 台8汽车桑塔纳1 辆2000二、工具、量具准备以下工量具由鉴定站准备备注发动机有气门漏气、气门开启过迟、气门弹簧力不足、发动机点火过迟、进气岐管或化油器垫漏气、气缸垫漏气、化油器调整不当等故障中的 2－ 3 个。

完好柴油机完好的的燃油喷射发动机，并在燃油喷射电路中设置两处故障，使燃油喷射电路中无电压。

序号工量具名称规格数量备注1常用工具四套2扭力板手一只塞尺3百分表各一气体流量计4气体压力表各一真空测量表5数字万用表一块三、零部件准备序号零部件名称规格数量备注1配件、材料若干视在燃油喷射电路中设置故障而定四. 考场准备1.考核工位编号并注明考核项目。

2.发动机起动，运转工位应有通风设备。

五 . 考评人员要求考评人员应由汽车维修高级考评员组成。

内蒙古自治区职业技能鉴定高级汽车维修工试卷( 技能部分 )一、说明（1）本试卷的编制命题是以可行性，技术性为原则。

（2）本试卷是依据 1998 年劳动部，交通部联合颁发的《中华人民共和国汽车维修工职业技能鉴定规范考核大纲》设计编制的。

（3）本试卷主要适用于考核高级汽车维修工。

二、项目（一）试题名称1.EQ1090 或 CA1091 汽车发动机技术状况的检测2.前照灯仪的使用与前照灯的调整3.滤纸式烟度计的使用与柴油机冒烟度的调整4.燃油喷射电路无电压故障诊断（二）试题的技术标准与考核要求1.EQ1090 或 CA1091 汽车发动机技术状况的检测1）技术标准（1）发动机功率应不低于原厂规定值的75％。

（2）燃油消耗量应符合原厂规定值。

（3）机油消耗量应在 0.1 ～ 0.5L/100km 范围内。

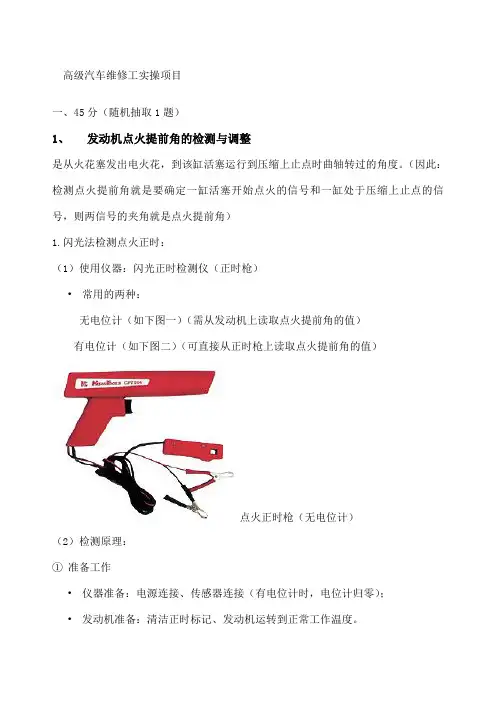

高级汽车维修工实操项目一、45分（随机抽取1题）1、发动机点火提前角的检测与调整是从火花塞发出电火花，到该缸活塞运行到压缩上止点时曲轴转过的角度。

（因此：检测点火提前角就是要确定一缸活塞开始点火的信号和一缸处于压缩上止点的信号，则两信号的夹角就是点火提前角）1.闪光法检测点火正时：（1）使用仪器：闪光正时检测仪（正时枪）•常用的两种：无电位计（如下图一）（需从发动机上读取点火提前角的值）有电位计（如下图二）（可直接从正时枪上读取点火提前角的值）点火正时枪（无电位计）（2）检测原理：①准备工作•仪器准备：电源连接、传感器连接（有电位计时，电位计归零）；•发动机准备：清洁正时标记、发动机运转到正常工作温度。

②正时检测：（由于一缸的跳火开始和闪光灯的闪亮是同步的）•使用无电位计的正时枪：闪光灯对准发动机一缸压缩终了上止点标记，可以看到运转中的发动机在闪光灯的照耀下，其正时活动标记（飞轮或曲轴传动带盘）上的标记还未到达固定标记（发动机机体上），即一缸的活塞还未到达压缩终了上止点，此时通过发动机机体上的正时刻度读取活动标记和固定标记的夹角值即为点火提前角•使用有电位计的正时枪：闪光灯对准发动机一缸压缩终了上止点的固定标记，可以看到运转中的发动机在闪光灯的照耀下，其正时活动标记（飞轮或曲轴传动带盘）上的标记还未到达固定标记（发动机机体上），即一缸的活塞还未到达压缩终了上止点，调整电位计（电位计的作用：使得在闪光灯的闪亮时间滞后于一缸的跳火开始的时间），调整到当活动标记与固定标记对齐时闪光灯闪亮，则此时正时枪的电位计刻度即为点火提前角。

.电喷发动机的点火正时：电控发动机的点火提前角包括：初始点火提前角、基本点火提前角、修正点火提前角三部分。

电喷发动机的点火提前角，一般是不可调的，检测的方法和前述相同，但检测的目的是为了发现点火提前角是否符合要求，以便确定处理器或传感器是否失效2、配气机构检修气门弯曲度的检测将气门平放在平板上相距100 mm的两个V形块上，用百分表测量气门杆身和工作面，如图5-1所示。

准考证号: 单位: 姓名:成绩:国家职业技能鉴定标准试题高级汽车修理工技能考核试题（普通桑塔纳发动机气缸维修标准圆度误差０、050mm、圆柱度误差0、175mm) 评审员: 评分人:操作流程、评分标准试题名称: 量缸检测工艺量缸检测工艺(发动机气缸磨损程度与圆度、圆柱度得检测及其修理尺寸）得确定 (以普通桑塔纳发动机为例)一、准备测量量具与使用工具（１０分)１、劳保穿戴整齐并戴好手套,对作业场进行3S2、选取工具及量具,并检查性能就是否完好3、对零部件进行清洗、各缸筒用抹布抹干净,进行外观检、查气缸壁有无拉痕、锈蚀、砂眼裂纹等。

二、测量工作(８0分)1、选择量缸表接杆与安装量缸表。

(1)先用游标卡尺测量气缸上部,见游标卡尺读数8１mm,可选用７5——10０mm得外径千分尺。

（2)将千分尺开到标准尺寸得位置,并把千分尺固定在台钳上。

(3)选用合适得测杆装上,并把量缸表装在测杆孔内,见表针摆动即可。

并把百分表表面与活劫测杆同一方向然后锁紧百分表(4)根据气缸标准内径选择合适得接杆。

2、量缸表测量前调校（有两种方法)（１)将量缸表得测杆伸入到气缸得上部,末磨损处旋出接杆,见表大针转动一圈时并将接杆固定锁紧。

(2）或将装好时量缸表直接插入气缸上部末磨损处,旋出接杆见表大针转动一圈时并将接杆固定锁紧。

３、测量（1)根据气缸得磨损特点,在气缸磨损最大处,将百分表大指针调零,并在离气缸项约１0一20 mm进行分上,中,下相互9０度垂直测量六次。

(2)并将各测量数值计算各气缸得磨损值。

一般气缸得圆度同一截面计算磨损不能超过０、05ｍm圆柱度磨损不能超过0、17５ｍｍ。

4、确定修理尺寸（1)如发动机机圆度超过0、0５ｍm圆柱度超过０、175mm，加镗、研磨余量0、1０mm ——0、20ｍm为确定修理尺寸。

（２)每次气缸大修时都要超过一级修理,一级为＋0、２5mm。

故障用＋0、５0mm起。

(3)如气缸没有超过圆度０、05ｍm,圆柱度0、17５mm得修理尺寸,应不需要镗缸三、测量结束后作业（10分）（1)、对工具与量具进行擦拭,放回原位。

准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题得准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题090411准考证号：单位：姓名：成绩：得国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419考核时间：至监考人员：得准考证号： 单位： 姓名： 成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419考核时间： 至 监考人员：得分准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题090509考核时间：至监考人员：高级汽车修理工技能考核试题080419考核时间：至监考人员：得高级汽车修理工技能考核试题080419考核时间：至监考人员：准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080713准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419准考证号：单位：姓名：成绩：高级汽车修理工技能考核试题080419考核时间：至监考人员：准考证号单位姓名成绩国家职业技能鉴定标准试题高级汽车修理工技能考核试题090509考核时间：至监考老师签名准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419考核时间：至监考人员：准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题080705得考核时间：至监考人员：准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题得高级汽车修理工技能考核试题080419考核时间：至监考人员：准考证号：单位：姓名：成绩：国家职业技能鉴定标准试题高级汽车修理工技能考核试题090509准考证单位姓名成绩国家职业技能鉴定标准试题高级汽车修理工技能考核试题080419汽车高级维修工复习记录表姓名：。

汽车维修高级工(实操复习资料)前照灯仪的使用与用照灯的调整1、检测前准备（1）将前照灯仪器预热30分钟以上。

（2）将被测车停放在全自动前照灯仪前约3m处。

2、检测调整（1）驱动前照灯检测仪靠近，分别在左灯到右灯进行上下左右检测，并把结果在工位指示器读取读数，并记下。

3、检测结果（1）四灯制前照大灯光束的照射位置，要求屏幕上的光束中心高度为0.85——0.90H，水平位置要求在左灯偏差不得大于100mm，向右偏差不得大于170mm，右灯向左或右偏差不得大于170mm。

（如有偏差可用人工调整）（2）前照灯发光强度要求每个前照灯的远光光束发光强度应达到1500（cd）。

（3）以上各偏差可人工调整或更换灯泡。

二、EQ1090汽车发动机技术状况的检测检测（以大修好后的发动机为准）发动机功率测量：额定功率应大于90％。

燃油消耗量：每100公里应低于20升。

机油消耗量：每100公里应低于0.01升。

气缸压缩压力检测将发动机预热到80°—90°温度熄火，然后将全部火花塞周围用空气压缩机空气吹干净，并拆下全部火花塞，高压线。

将节气门和化油器阻风门置于全开位置。

将气缸压力表锥形橡胶接头压紧在被测气缸的火花塞孔上，起动发动机3—5秒，取出压力表并记下读数，然后按下单向阀为零，为提高测量读数的准确性，各缸应测量两次取最高数值。

气缸漏气检测将发动机预热到80°—90°温度熄火，然后将全部火花塞全部拆下，并将曲轴摇转到一缸行程上止点。

用专用孔接头拧紧在火花塞孔内，与空气压缩机出气处连接胶管。

起动空气压缩机，见气压表指示为5公斤力，将空气压缩机关闭，并打开放气开关，同时察听进气口，排气管出口，散热器加水口和润滑油加注口是否有漏气声，以确定漏气部位。

并用以上方法在各缸上止点进行遂缸检测。

曲轴籍窜气量检测，按国家暂未有制定统一要求可省略。

进气歧管真空度检测（1）用0~101.325Kpa的真空表连接进气歧管某一处。

国家职业技能鉴定统一试题（参考）高级汽车维修工操作技能考核试题（每位考生考核四题即为考试完毕）试题一零件测绘（共四题，每人抽考一题，总分20分）1.水泵轴（考核时间30分钟）2.前轮胎螺栓（考核时间20分钟）3.前轮毂轴承调整螺母（考核时间20分钟）4.发电机皮带轮（考核时间25分钟）考核要求：（1）正确测量绘制零件图（2）零件图应符合比例、尺寸齐全、清晰美观、正确表达零件结构和形状；试题二技术检测（共两题，每人抽考一题，总分25分）发动机汽缸磨损检测考核要求：（1）测量四个汽缸、计算圆度和圆柱度误差；（2）判断是否需要修磨，并确定修理尺寸；考核时间：25分钟2．发动机曲轴形位误差检测考核要求：（1）测量两道连杆轴颈和两道主轴颈，判断是否需要修磨，并确定修理尺寸；（2）测量曲轴弯曲和扭曲变形（3）测量某道连杆轴颈的曲柄变形考核时间25分钟试题三检调作业（共四题，每人抽考一题，总分25分）活塞连杆组装配工艺考核要求：（1）只装配一个活塞连杆组（由检修活塞环开始，到检查偏缸直至按技术标准将活塞连杆组装入汽缸的全过程）；（2）按正确的操作规程解体、检验并过配；（3）操作规范、熟练、符合技术标准。

考核时间：20分钟2.转阀式动力转向器总成检修考核要求：（1）按正确的操作规程解体、检验并装配转阀式动力转向器总成；（2）操作规范、熟练、符合技术标准。

（3）检验内容全面。

（4）检验（以丰田佳美3.0型发动机转向器为例）应符合下面技术标准：①齿条径向圆跳动少于0.3mm；②螺母拧紧力矩为25NM，齿条罩盖螺钉的拧紧力矩为59NM，锁紧螺母拧紧力矩为55NM；③总预紧力（转动力矩）为0.8-1.4NM考核时间：25分钟3.车轮制动器检修与调整考核要求：（1）只拆装一个车轮制动器；（2）按正确的操作规程解体、检验、装配并调整；且检验调整内容应全面。

（3）操作规范、熟练、符合技术标准。

考核时间：25分钟4.交流发电机检修考核要求：（1）按正确的操作规程解体、检验并装配。

汽车修理技能实操试题(总14页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除附件一：汽车修理工实际操作考核项目题《汽车修理》竞赛项目……《汽车维护》项目题（10%）1、斯太尔WD615型发动机供油正时的检查与调整。

2、主减速器主被动锥齿轮啮合间隙的检查与调整。

3、用四轮定位仪进行前轮定位的检查及调整。

一、斯太尔WD615型发动机供油正时的检查与调整考核要求：（1）按正确的操作规程检查喷油泵供油正时；（2）调整喷油泵供油正时，使之符合技术标准。

考核时间：40分钟考核要求：（1）按正确的操作规程检查主减速器主被动锥齿轮的啮合间隙；（2）调整主减速器主被动锥齿轮啮合间隙，使之符合技术标准。

考核时间：40分钟考核要求：（1）按正确的操作规程检查前轮前束；（2）调整前轮前束，使之符合技术标准。

《汽车修理》竞赛项目……《汽车修理》项目题（35%）1、斯太尔后驱动桥主减速器的检修与调整2、起动机的检修3、斯太尔WD615型发动机单缸换活塞一、斯太尔后驱动桥主减速器的检修与调整考核要求：（1）正确地装配后桥主减速器；（2）装配调整后主减速器符合技术标准。

考核时间：60分钟考核要求：（1）拆检装配起动机；（2）口述主要零件的修理方法和技术要求；（3）装配后进行性能试验，应恢复其技术性能。

考试时间：40分钟考核要求：（1）装配前必须进行活塞选配；（2）口述活塞的选配过程、有关技术数据和技术标准。

考核时间：40分钟《汽车修理》竞赛项目……《检测》项目题（10%）1、电喷发动机传感器的检测2、曲轴形位误差的检测3、前照灯检测与调整一、电喷发动机传感器的检测考核要求：（1）检测节气门位置传感器，空气流量传感器或进气压力传感器和曲轴位置传感器。

（2）判断各传感器是否能继续使用。

考核时间：60分钟考核要求：（1）测量两道连杆轴颈和主轴颈的磨损，判断是否需要修磨，并确定修理尺寸。

《汽车维修检验工》（高级）考试试题（实操C 卷）＊ 考 生 注 意 事 项 ＊1、本试卷分三个题号，共4页，满分为100分，考试用时250分钟。

2、请仔细阅读各种题目后回答问题，答题方式按照考评员要求答题。

需上机考试的，考试结果另外保存，以姓名和身份证号命名。

3、不要在试卷上乱写乱画，不要在标封区填写无关内容。

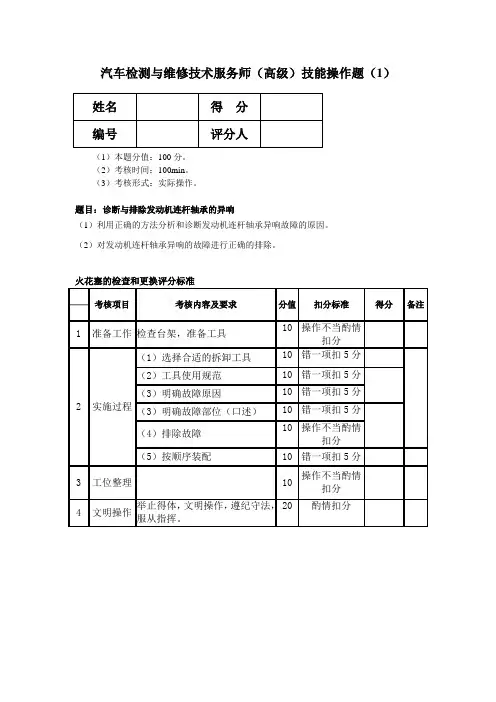

试题一：诊断与排除发动机连杆轴承的异响l-切I 练准备1)待排除有故障的发动机一台。

2)齐全、合格和必要的工、量具以及专用工具。

2．训练要求1)正确分析发动机连杆轴承异响故障的各种现象。

2)利用正确的方法分析和诊断发动机连杆轴承异响故障的原因。

3)对发动机连杆轴承异响的故障进行正确的排除。

3．训练时间 30min 。

4．技术标准 发动机运转无异响。

5．基本操作步骤操作步骤描述: 观察故障现象 → 分析故障原因 → 诊断排除故障步骤1：观察故障现象它是一种较重而短促的金属敲击声。

怠速时，响声较小，中速时，较为明显；突然加速时，响声随发动机转速突然升高，响声清脆短促；断火后，响声明显减弱或消失，发动机温度升高后响声无明显变化；当负荷增加时，响声加剧。

步骤2：分析故障原因1)连杆轴承盖的联接螺栓松动。

2)连杆轴承合金烧毁或脱落。

3)轴承和轴径磨损严重。

4)机油压力低或油稀而润滑不良。

步骤3：诊断排除故障1)从机油进口处倾听，声响清脆并且有较大的“口当、哨”声，则说明连杆轴承异响；进一步用单缸断火法可检查连杆轴承异响的故障缸。

2)若声响混杂，出现“咯楞、咯楞”或“哗啦、哗啦”的声响，再用断火法检查单缸和双缸，若声响减弱或消失，说明多缸连杆轴承和轴径磨损严重或连杆轴承盖的联接螺栓松动。

3)当发动机温度变化时，在任何转速情况下，都发出有节奏的“口当、口当”声响，且气缸盖抖动很严重，做断火和复火试验都一样，则可断定是轴承合金层烧毁、熔化或脱落。

6．评分标准诊断与排除发动机连杆轴承的异响评分标准见表1。
