这次作业的内容是要完成让图片绕任意一点旋转的效果，同时要了解图像旋转的原理。

为了达到这一目的，我在老师的示例代码上进行了改进，并自己计算出新的变换矩阵，达到了作业中要求的效果。

这里我们先来看一下旋转的效果。

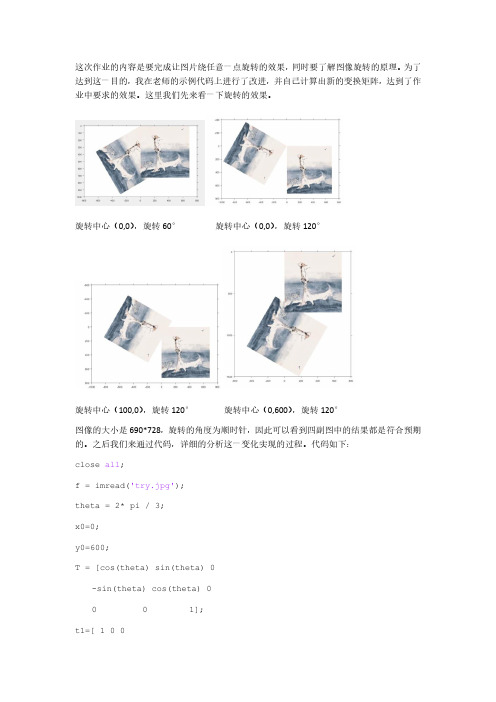

旋转中心（0,0），旋转60°旋转中心（0,0），旋转120°旋转中心（100,0），旋转120°旋转中心（0,600），旋转120°图像的大小是690*728，旋转的角度为顺时针，因此可以看到四副图中的结果都是符合预期的。

之后我们来通过代码，详细的分析这一变化实现的过程。

代码如下：close all;f = imread('try.jpg');theta = 2* pi / 3;x0=0;y0=600;T = [cos(theta) sin(theta) 0-sin(theta) cos(theta) 00 0 1];t1=[ 1 0 00 1 0-x0 -y0 1];t2=[1 0 00 1 0x0 y0 1];T=t1*T*t2;tform = maketform('affine',T);[g, xdata, ydata] = imtransform(f,tform, 'FillValue',255);imshow(g,'XData',xdata,'YData',ydata);hold on;imshow(f);axis auto;axis on;读入图像后，先设定了三个参数，x0y0就是旋转中心的坐标，而theta就是旋转角（顺时针）。

这里要详细说明一下这几个矩阵的作用，并且推导出其生成的过程。

首先最主要的矩阵T，是负责旋转的矩阵。

以下这个图片摘自网络，可以说较为完整的解释了这个矩阵的来历。

如图，利用勾股定理，旋转后与原点距离不变，和差化积公式可以较为简单的得到二维的旋转变换矩阵。

平移旋转与翻折的变换平移、旋转和翻折是几种常见的图形变换方式，它们在几何学和计算机图形学中有着广泛的应用。

通过这些变换，我们可以改变图形的位置、方向和形状，从而得到全新的图形。

一、平移变换平移变换是指将图形沿着指定的方向平行地移动一定的距离。

在平移变换中，图形的形状、大小和方向都保持不变，只是位置发生了改变。

平移变换可以用矢量表示，假设有一个图形上的点A(x,y)，要将该点沿着向量(vx,vy)平移，则新的坐标点B的坐标为B(x+vx, y+vy)。

通常，平移变换可以通过将图形上的每个点都同时加上平移矢量的方式来实现。

平移变换的应用非常广泛，例如在计算机图形学中，可以通过平移变换来实现图像的拖拽效果，或者对物体进行移动操作。

二、旋转变换旋转变换是指将图形围绕一个中心点按照一定的角度进行旋转。

在旋转变换中，图形的形状和大小保持不变，只是方向发生改变。

旋转变换可以通过旋转矩阵来表示，假设有一个图形上的点A(x,y)，要将该点绕某个中心点O逆时针旋转θ角度，则新的坐标点B的计算公式如下：B(x', y') = (cosθ, -sinθ;sinθ, cosθ) * (x-xo, y-yo) + (xo, yo)其中(xo, yo)为旋转中心的坐标。

通过这个公式，可以计算出旋转变换后的新坐标点。

旋转变换的应用非常广泛，例如在计算机动画中，可以通过旋转变换来实现物体的旋转效果，或者在地图导航中，可以通过旋转地图来改变视角。

三、翻折变换翻折变换是指将图形按照某个轴进行对称翻转。

在翻折变换中，图形的形状、大小和方向都保持不变，只是镜像对称的。

翻折变换可以通过坐标轴的变换来实现，假设有一个图形上的点A(x, y)，要将该点按照某个轴进行对称翻转，则新的坐标点B的计算公式如下：B(x', y') = (x, -y) 或者 (x', y') = (-x, y)通过这个公式，可以计算出翻折变换后的新坐标点。

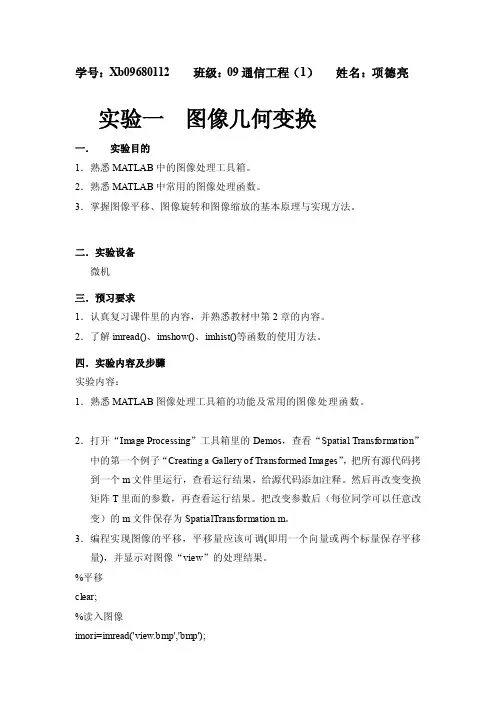

学号：Xb09680112 班级：09通信工程（1）姓名：项德亮000实验一图像几何变换000一．实验目的0001．熟悉MATLAB中的图像处理工具箱。

0002．熟悉MATLAB中常用的图像处理函数。

0003．掌握图像平移、图像旋转和图像缩放的基本原理与实现方法。

000二．实验设备000微机000三．预习要求0001．认真复习课件里的内容，并熟悉教材中第2章的内容。

0002．了解imread()、imshow()、imhist()等函数的使用方法。

000四．实验内容及步骤000实验内容：0001．熟悉MATLAB图像处理工具箱的功能及常用的图像处理函数。

0002．打开“Image Processing”工具箱里的Demos，查看“Spatial Transformation”中的第一个例子“Creating a Gallery of Transformed Images”，把所有源代码拷到一个m文件里运行，查看运行结果，给源代码添加注释。

然后再改变变换矩阵T里面的参数，再查看运行结果。

把改变参数后（每位同学可以任意改变）的m文件保存为SpatialTransformation.m。

0003．编程实现图像的平移，平移量应该可调(即用一个向量或两个标量保存平移量)，并显示对图像“view”的处理结果。

000%平移000clear;000%读入图像000imori=imread('view.bmp','bmp');000imres=imori;000[m,n]=size(imori);000tx=60;000ty=-40;000%平移000for i=1:m000for j=1:n000if tx<i&i<m+tx&ty<j&j<n+ty000imres(i,j)=imori(i,j);000else000imres(i,j)=255;000end000end000end000imshow(imres) %显示结果%显示结果0004．编程实现图像的缩放，缩放系数可调，分别用两个变量或一个向量保存水平和垂直方向的缩放系数，并显示对图像“view”的处理结果。

MFC空间几何变换之图像平移、镜像、旋转、缩放详解一. 图像平移前一篇文章讲述了图像点运算(基于像素的图像变换)，这篇文章讲述的是图像几何变换：在不改变图像容的情况下对图像像素进行空间几何变换的处理方式。

点运算对单幅图像做处理，不改变像素的空间位置；代数运算对多幅图像做处理，也不改变像素的空间位置；几何运算对单幅图像做处理，改变像素的空间位置，几何运算包括两个独立的算法：空间变换算法和灰度级插值算法。

空间变换操作包括简单空间变换、多项式卷绕和几何校正、控制栅格插值和图像卷绕，这里主要讲述简单的空间变换，如图像平移、镜像、缩放和旋转。

主要是通过线性代数中的齐次坐标变换。

图像平移坐标变换如下：运行效果如下图所示，其中BMP图片(0,0)像素点为左下角。

其代码核心算法：1.在对话框中输入平移坐标(x,y) m_xPY=x，m_yPY=y2.定义Place=dlg.m_yPY*m_nWidth*3 表示当前m_yPY行需要填充为黑色3.新建一个像素矩阵 ImageSize=new unsigned char[m_nImage]4.循环整个像素矩阵处理for(int i=0 ; i<m_nImage ; i++ ){if(i<Place) {ImageSize[i]=black; continue;} //黑色填充底部从小往上绘图else if(i>=Place && countWidth<dlg.m_xPY*3) {//黑色填充左部分ImageSize[i]=black; countWidth++; continue;}else if(i>=Place && countWidth>=dlg.m_xPY*3) {//图像像素平移区域ImageSize[i]=m_pImage[m_pImagePlace];//原(0,0)像素赋值过去m_pImagePlace++; countWidth++;if(countWidth==m_nWidth*3) { //一行填满 m_pImagePlace走到(0,1)number++; m_pImagePlace=number*m_nWidth*3;}}}5.写文件绘图fwrite(ImageSize,m_nImage,1,fpw)第一步：在ResourceView资源视图中，添加Menu子菜单如下：(注意ID号)第二步：设置平移对话框。

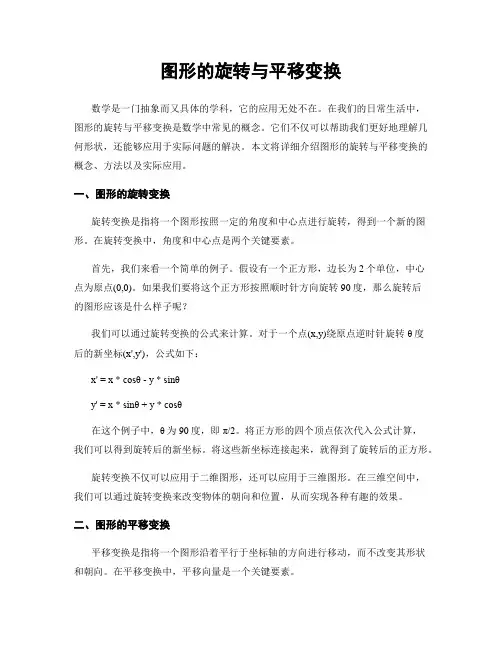

图形的旋转与平移变换数学是一门抽象而又具体的学科，它的应用无处不在。
