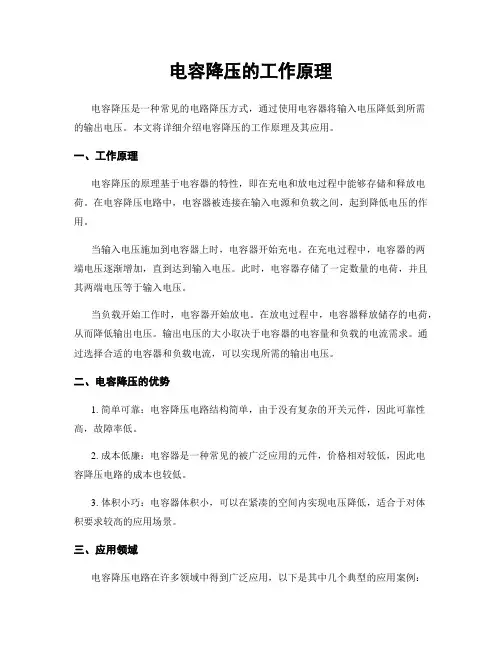

电容降压的工作原理电容降压是一种常见的电路降压方式,通过使用电容器将输入电压降低到所需的输出电压。
本文将详细介绍电容降压的工作原理及其应用。
一、工作原理电容降压的原理基于电容器的特性,即在充电和放电过程中能够存储和释放电荷。
在电容降压电路中,电容器被连接在输入电源和负载之间,起到降低电压的作用。
当输入电压施加到电容器上时,电容器开始充电。
在充电过程中,电容器的两端电压逐渐增加,直到达到输入电压。
此时,电容器存储了一定数量的电荷,并且其两端电压等于输入电压。
当负载开始工作时,电容器开始放电。
在放电过程中,电容器释放储存的电荷,从而降低输出电压。
输出电压的大小取决于电容器的电容量和负载的电流需求。
通过选择合适的电容器和负载电流,可以实现所需的输出电压。
二、电容降压的优势1. 简单可靠:电容降压电路结构简单,由于没有复杂的开关元件,因此可靠性高,故障率低。
2. 成本低廉:电容器是一种常见的被广泛应用的元件,价格相对较低,因此电容降压电路的成本也较低。
3. 体积小巧:电容器体积小,可以在紧凑的空间内实现电压降低,适合于对体积要求较高的应用场景。
三、应用领域电容降压电路在许多领域中得到广泛应用,以下是其中几个典型的应用案例:1. 电子设备电源电容降压电路常用于电子设备中,如手机、平板电脑、数码相机等。
通过电容降压电路,可以将输入电压降低到适合设备工作的电压范围,保证设备正常运行。
2. LED驱动电路LED(Light Emitting Diode)是一种常见的照明元件,其工作电压普通较低。
在LED照明应用中,往往需要将输入电压降低到适合LED工作的电压范围。
电容降压电路可以实现这一需求,提供稳定的电压给LED。
3. 电动汽车充电桩电动汽车充电桩需要将市电的高电压降低到适合电动汽车充电的电压范围。
电容降压电路可以在充电桩中实现这一功能,确保充电过程的安全和稳定。
4. 太阳能光伏逆变器太阳能光伏逆变器将太阳能电池板产生的直流电转换为交流电。
电容降压的工作原理电容降压是一种常见的电源电路,它可以将高压电源降低到所需的较低电压。
本文将详细介绍电容降压的工作原理及其相关知识。
一、电容降压的基本原理电容降压电路是通过电容器的充放电过程来实现电压降低的。
其基本原理是利用电容器的特性,当电容器充电时,电容器两端的电压逐渐增加,而当电容器放电时,电容器两端的电压逐渐减小。
通过控制充电和放电的时间,可以实现对电压的降低。
二、电容降压电路的组成电容降压电路主要由电容器和电阻组成。
电容器用于存储电荷,而电阻则用于控制电容器的充放电过程。
此外,为了保证电容器能够正常工作,通常还需要加入稳压二极管和滤波电感。
三、电容降压电路的工作过程1. 充电阶段:当电源接通时,电容器开始充电。
初始时,电容器两端的电压为0V,此时电流通过电阻进入电容器,电容器的电压逐渐增加。
充电时间取决于电容器的电容值和电阻的阻值。
2. 放电阶段:当电容器充满电后,开始放电。
此时,电容器两端的电压开始减小,电流从电容器流出,通过电阻消耗。
放电时间也取决于电容器的电容值和电阻的阻值。
3. 循环过程:电容器充放电的过程会不断循环进行,直到电源关闭或者电容器失去电荷。
四、电容降压电路的特点1. 电压稳定性:电容降压电路可以实现较为稳定的输出电压,通过合理选择电容器和电阻的数值,可以实现所需的输出电压。
2. 效率较低:由于电容器的充放电过程会产生能量损耗,电容降压电路的效率相对较低。
3. 输出纹波较大:由于电容降压电路的充放电过程是周期性的,因此输出电压会存在一定的纹波。
4. 适合范围广:电容降压电路适合于较小功率的应用场景,如电子设备、电路板等。
五、电容降压电路的应用1. 电子设备:电容降压电路常用于电子设备中,用于降低电源电压以满足电路的工作需求。
2. 电路板:在电路板设计中,电容降压电路可以用于提供稳定的电压给各个电路模块。
3. 电源适配器:电容降压电路常用于电源适配器中,将市电(220V)的高压电源降低到电子设备所需的低压电源。

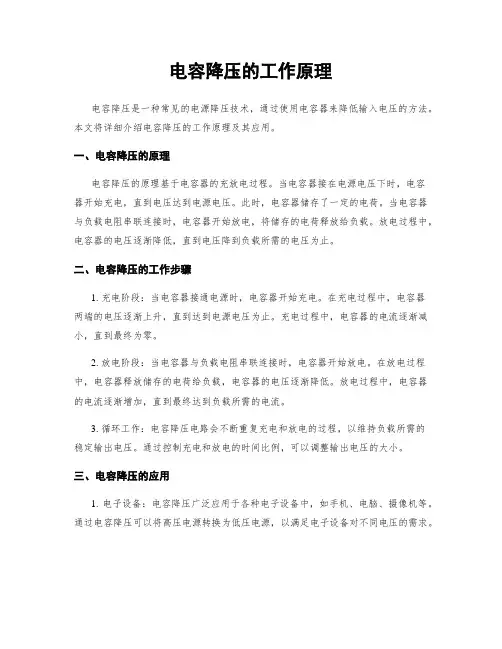

电容降压的工作原理电容降压是一种常见的电源降压技术,通过使用电容器来降低输入电压的方法。
本文将详细介绍电容降压的工作原理及其应用。
一、电容降压的原理电容降压的原理基于电容器的充放电过程。
当电容器接在电源电压下时,电容器开始充电,直到电压达到电源电压。
此时,电容器储存了一定的电荷。
当电容器与负载电阻串联连接时,电容器开始放电,将储存的电荷释放给负载。
放电过程中,电容器的电压逐渐降低,直到电压降到负载所需的电压为止。
二、电容降压的工作步骤1. 充电阶段:当电容器接通电源时,电容器开始充电。
在充电过程中,电容器两端的电压逐渐上升,直到达到电源电压为止。
充电过程中,电容器的电流逐渐减小,直到最终为零。
2. 放电阶段:当电容器与负载电阻串联连接时,电容器开始放电。
在放电过程中,电容器释放储存的电荷给负载,电容器的电压逐渐降低。
放电过程中,电容器的电流逐渐增加,直到最终达到负载所需的电流。
3. 循环工作:电容降压电路会不断重复充电和放电的过程,以维持负载所需的稳定输出电压。
通过控制充电和放电的时间比例,可以调整输出电压的大小。
三、电容降压的应用1. 电子设备:电容降压广泛应用于各种电子设备中,如手机、电脑、摄像机等。
通过电容降压可以将高压电源转换为低压电源,以满足电子设备对不同电压的需求。
2. LED照明:LED照明中常使用电容降压技术来提供稳定的电压和电流,以保证LED的正常工作。
通过电容降压可以将高压交流电转换为适合LED工作的低压直流电。
3. 电动汽车充电桩:电容降压技术也被应用于电动汽车充电桩中。
充电桩需要将市电的高压交流电转换为适合电动汽车充电的低压直流电。
电容降压可以实现这一转换过程。
4. 可再生能源系统:在太阳能发电和风力发电等可再生能源系统中,电容降压技术可以用来将不稳定的输出电压转换为稳定的输出电压,以满足负载设备的需求。
四、电容降压的优缺点1. 优点:- 简单可靠:电容降压电路结构简单,可靠性高,适用于各种应用场景。

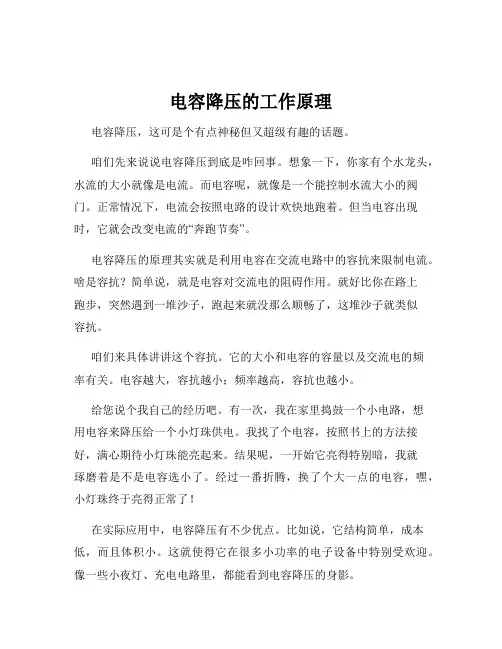

电容降压的工作原理电容降压,这可是个有点神秘但又超级有趣的话题。
咱们先来说说电容降压到底是咋回事。
想象一下,你家有个水龙头,水流的大小就像是电流。
而电容呢,就像是一个能控制水流大小的阀门。
正常情况下,电流会按照电路的设计欢快地跑着。
但当电容出现时,它就会改变电流的“奔跑节奏”。

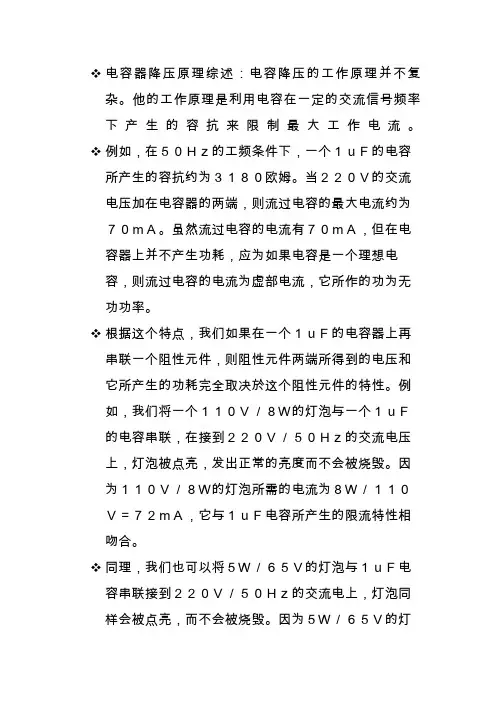

电容降压的原理其实就是利用电容在交流电路中的容抗来限制电流。
啥是容抗?简单说,就是电容对交流电的阻碍作用。
就好比你在路上跑步,突然遇到一堆沙子,跑起来就没那么顺畅了,这堆沙子就类似容抗。
咱们来具体讲讲这个容抗。
它的大小和电容的容量以及交流电的频率有关。
电容越大,容抗越小;频率越高,容抗也越小。
给您说个我自己的经历吧。
有一次,我在家里捣鼓一个小电路,想用电容来降压给一个小灯珠供电。
我找了个电容,按照书上的方法接好,满心期待小灯珠能亮起来。
结果呢,一开始它亮得特别暗,我就琢磨着是不是电容选小了。
经过一番折腾,换了个大一点的电容,嘿,小灯珠终于亮得正常了!在实际应用中,电容降压有不少优点。
比如说,它结构简单,成本低,而且体积小。
这就使得它在很多小功率的电子设备中特别受欢迎。
像一些小夜灯、充电电路里,都能看到电容降压的身影。
但是,电容降压也不是完美的。
它输出的电流不太稳定,如果负载变化大,可能就会出问题。
而且,在电路没有接好的情况下,还可能会有触电的危险。
所以啊,咱们在使用电容降压的时候,可得小心谨慎。
要根据实际的需求,选择合适的电容,还要保证电路的连接正确、安全。
总之,电容降压虽然原理不算特别复杂,但要真正用好它,还得多多实践,积累经验。
希望您也能在探索电容降压的世界里,找到属于自己的乐趣!。

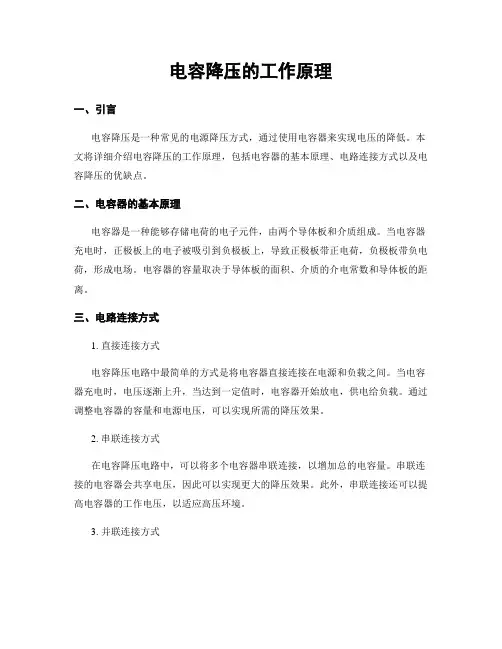

电容降压的工作原理一、引言电容降压是一种常见的电源降压方式,通过使用电容器来实现电压的降低。
本文将详细介绍电容降压的工作原理,包括电容器的基本原理、电路连接方式以及电容降压的优缺点。
二、电容器的基本原理电容器是一种能够存储电荷的电子元件,由两个导体板和介质组成。
当电容器充电时,正极板上的电子被吸引到负极板上,导致正极板带正电荷,负极板带负电荷,形成电场。
电容器的容量取决于导体板的面积、介质的介电常数和导体板的距离。
三、电路连接方式1. 直接连接方式电容降压电路中最简单的方式是将电容器直接连接在电源和负载之间。
当电容器充电时,电压逐渐上升,当达到一定值时,电容器开始放电,供电给负载。
通过调整电容器的容量和电源电压,可以实现所需的降压效果。
2. 串联连接方式在电容降压电路中,可以将多个电容器串联连接,以增加总的电容量。
串联连接的电容器会共享电压,因此可以实现更大的降压效果。
此外,串联连接还可以提高电容器的工作电压,以适应高压环境。
3. 并联连接方式与串联连接相反,电容降压电路中也可以将多个电容器并联连接。
并联连接的电容器具有相同的电压,但总的电容量会增加。
这种连接方式适合于需要较大电流输出的情况。
四、电容降压的工作原理电容降压的工作原理可以简单概括为以下几个步骤:1. 充电阶段:当电源接通时,电容器开始充电。
电容器的两个板之间形成电场,导致电容器的电压逐渐上升。
充电时间取决于电容器的容量和电源的电压。
2. 放电阶段:当电容器的电压达到一定值时,电容器开始放电。
放电过程中,电容器释放储存的电荷,供电给负载。
电容器的放电时间取决于负载的电流需求和电容器的容量。
3. 循环工作:电容降压电路会不断循环进行充电和放电的过程,以保持稳定的输出电压。
通过调整电容器的容量和电源的电压,可以实现所需的输出电压。
五、电容降压的优缺点1. 优点:- 简单:电容降压电路结构简单,成本低廉,易于实现。
- 快速响应:电容器可以快速充电和放电,使得电容降压电路具有快速响应的特点。
电容降压的工作原理电容降压是一种常用的电源降压技术,通过使用电容器将输入电压降低到所需的输出电压。
本文将详细介绍电容降压的工作原理及其应用。
一、电容降压的原理电容降压是利用电容器的特性来实现的。
电容器是一种储存电荷的设备,当电容器两端施加电压时,电荷会在电容器的金属板之间积累。
根据电容器的电容量和电压之间的关系,可以实现输入电压的降压。
在电容降压电路中,电容器与负载电阻并联连接,形成一个RC电路。
当输入电压施加在电容器上时,电容器开始充电,电荷会积累在电容器的板之间。
随着电容器的充电,电容器两端的电压也会逐渐增加。
然而,由于电容器的特性,当电容器两端的电压达到与输入电压相等时,电容器将不再接收更多的电荷。
此时,电容器处于充电状态,且电容器两端的电压等于输入电压。
当负载电阻开始消耗电流时,电容器开始释放储存的电荷,电容器两端的电压开始下降。
因为电容器释放的电荷通过负载电阻流过,所以电容器两端的电压会逐渐降低。
通过选择合适的电容器容量和负载电阻,可以实现输入电压的降低。
当电容器释放的电荷完全流过负载电阻时,电容器的电压将降低到所需的输出电压。
二、电容降压的应用1. 电子设备电容降压广泛应用于各种电子设备中,如手机、平板电脑、电视等。
由于这些设备需要较低的工作电压,而电网提供的电压通常较高,因此需要通过电容降压来实现电源的适配。
2. LED照明LED照明产品通常需要较低的电压和恒定的电流。
通过电容降压可以实现对输入电压的降低和稳定,使LED照明产品能够正常工作。
3. 电动车充电器电动车充电器需要将交流电转换为直流电,并将电压降低到电动车电池所需的电压。
电容降压是电动车充电器中常用的降压技术之一。
4. 太阳能发电系统太阳能发电系统通常需要将太阳能电池板产生的高电压转换为适合电网或电池储存的电压。
电容降压可以实现对太阳能电池板输出电压的降低和稳定。
三、电容降压的优势1. 简单可靠电容降压电路结构简单,由于没有复杂的电子元件,因此具有较高的可靠性和稳定性。
电容降压的工作原理电容降压是一种常见的电路设计方法,用于将高电压降低到较低的电压水平。
它基于电容器的特性来实现电压的降低。
本文将详细介绍电容降压的工作原理以及相关的电路设计技巧。
1. 电容器的基本原理电容器是一种能够存储电荷的被动元件。
它由两个导体板和介质组成,通过将电荷存储在两个导体板之间的介质中来存储电能。
电容器的容量以法拉(Farad)为单位,表示电容器可以存储的电荷量。
2. 电容降压的原理电容降压是通过将电容器与电源和负载电阻连接在一起来实现的。
当电源施加电压时,电容器开始充电。
在充电过程中,电流通过电容器流入,导致电容器上的电荷逐渐增加。
当电容器充满电荷后,它将存储一定的电能。
此时,如果将负载电阻连接到电容器的两端,电容器将释放存储的电能,从而提供给负载电阻。
在这个过程中,电容器的电压将逐渐降低,直到达到与负载电阻匹配的稳定电压值。
3. 电容降压的电路设计为了实现电容降压,可以使用简单的RC电路。
RC电路由一个电阻和一个电容器组成,电阻用于限制电流,电容器用于存储电能。
在设计电容降压电路时,需要确定所需的输出电压和负载电流。
根据负载电流和电容器的充电时间常数,可以选择合适的电容器容量和电阻值。
充电时间常数(τ)可以通过以下公式计算:τ = R * C其中,R是电阻值(单位为欧姆),C是电容器的容量(单位为法拉)。
为了实现稳定的输出电压,可以通过选择合适的电容器容量和电阻值来调整充电时间常数。
较大的电容器容量和较小的电阻值将导致较长的充电时间常数,从而产生更稳定的输出电压。
4. 电容降压的优缺点电容降压具有以下优点:- 简单且成本低廉的电路设计。
- 输出电压稳定性高,适用于一些对电压要求较高的应用。
- 可以实现较低的输出电压。
然而,电容降压也存在一些缺点:- 输出电流受限制,适用于较低功率的应用。
- 输出电压受输入电压波动的影响,不适用于输入电压变化较大的情况。
- 需要选择合适的电容器容量和电阻值,否则可能导致输出电压不稳定或不满足要求。
电容降压的工作原理电容降压是一种常见的电源降压技术,通过使用电容器来降低电源电压,以满足特定电路或设备的工作需求。
在本文中,我们将详细介绍电容降压的工作原理,并提供相关的数据和实例。
一、电容器的基本原理电容器是一种能够存储电荷的被动电子元件。
它由两个导电板(称为极板)和介质(称为电介质)组成。
当电容器连接到电源时,极板之间会形成一个电场,电荷会在极板上积累。
电容器的电容量取决于极板的面积、极板之间的距离以及电介质的介电常数。
二、电容降压电路的组成电容降压电路通常由一个电容器和一个负载组成。
负载可以是电路中的其他元件或设备。
电容器被连接在电源的正极和负极之间,起到降低电压的作用。
三、电容降压的工作原理当电容器连接到电源时,电容器开始充电。
在充电过程中,电流从电源流入电容器,电荷在极板上积累。
随着时间的推移,电容器的电压逐渐增加,直到达到电源电压。
在这个过程中,电容器的电流逐渐减小。
当电容器充满电荷后,它可以作为一个稳定的电压源供应给负载。
在这种情况下,电容器的电压保持不变,而电流会根据负载的需求而变化。
当负载需要更多的电流时,电容器会释放储存的电荷,以满足负载的需求。
当负载需要较少的电流时,电容器会重新充电,以保持电压的稳定。
四、电容降压的优势和应用1. 简单可靠:电容降压电路由于结构简单,没有移动部件,因此具有较高的可靠性和稳定性。
2. 低成本:与其他降压技术相比,电容降压电路的成本较低,适用于大规模生产。
3. 体积小:电容器本身体积较小,适用于空间有限的应用场景。
4. 无噪音:电容降压电路没有噪音产生,适用于对噪音敏感的设备。
电容降压广泛应用于各种电子设备和电路中,包括但不限于以下领域:1. 电子产品:如手机、平板电脑、电视等消费电子产品中的电源模块常采用电容降压技术。
2. LED照明:电容降压电路可用于LED照明驱动电源,提供稳定的电压和电流。
3. 通信设备:无线通信基站和网络设备中的电源模块通常采用电容降压技术,以提供稳定的电源。
电容降压的工作原理电容降压是一种常见的电源降压方式,通过使用电容器来实现电压的降低。
在电容降压电路中,电容器被连接在输入电压和负载之间,起到降压的作用。
工作原理:1. 电容器的充电过程:当输入电压施加在电容器上时,电容器开始充电。
在这个过程中,电容器的两端电压逐渐增加,直到达到输入电压的峰值。
电容器的充电过程可以用以下公式描述:Q = C * V其中,Q是电容器上的电荷量,C是电容器的电容值,V是电容器两端的电压。
2. 电容器的放电过程:当负载开始消耗电流时,电容器开始放电。
在这个过程中,电容器的两端电压逐渐降低,直到达到负载所需的电压。
电容器的放电过程可以用以下公式描述:Q = C * V其中,Q是电容器上的电荷量,C是电容器的电容值,V是电容器两端的电压。
3. 电容降压的原理:在电容降压电路中,电容器的充电和放电过程交替进行。
当电容器充电时,输入电压通过电容器的两端,将电荷储存起来。
当负载需要电压时,电容器开始放电,释放储存的电荷供应给负载。
通过不断重复这个过程,电容器可以稳定地为负载提供所需的电压。
注意事项:1. 选择合适的电容器:在设计电容降压电路时,需要选择合适的电容器来满足负载的需求。
电容器的电容值决定了电容器能够储存的电荷量,因此需要根据负载的功率和电流要求来选择合适的电容器。
2. 稳定性和效率:电容降压电路的稳定性和效率与电容器的选择和电路设计密切相关。
合理选择电容器和设计电路可以提高降压电路的稳定性和效率。
3. 过压保护:在电容降压电路中,需要考虑输入电压的波动和过压情况。
可以通过添加过压保护电路来保护电容器和负载免受过压的损害。
应用领域:电容降压广泛应用于各种电子设备和电路中,例如:- 电子产品:手机、平板电脑、电视等消费电子产品中常见的电源降压方式之一。
- 电源适配器:电容降压电路常用于电源适配器中,将高电压转换为低电压供应给电子设备。
- LED驱动:在LED照明中,电容降压电路常用于驱动LED灯珠,提供所需的电压和电流。

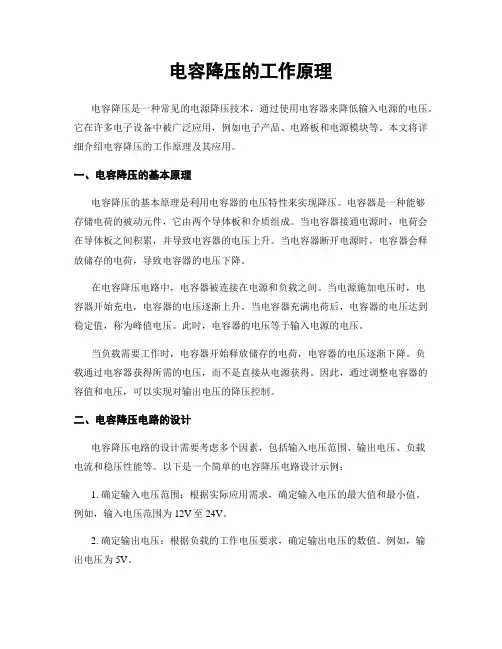

电容降压的工作原理电容降压是一种常见的电源降压技术,通过使用电容器来降低输入电源的电压。
它在许多电子设备中被广泛应用,例如电子产品、电路板和电源模块等。
本文将详细介绍电容降压的工作原理及其应用。
一、电容降压的基本原理电容降压的基本原理是利用电容器的电压特性来实现降压。
电容器是一种能够存储电荷的被动元件,它由两个导体板和介质组成。
当电容器接通电源时,电荷会在导体板之间积累,并导致电容器的电压上升。
当电容器断开电源时,电容器会释放储存的电荷,导致电容器的电压下降。
在电容降压电路中,电容器被连接在电源和负载之间。
当电源施加电压时,电容器开始充电,电容器的电压逐渐上升。
当电容器充满电荷后,电容器的电压达到稳定值,称为峰值电压。
此时,电容器的电压等于输入电源的电压。
当负载需要工作时,电容器开始释放储存的电荷,电容器的电压逐渐下降。
负载通过电容器获得所需的电压,而不是直接从电源获得。
因此,通过调整电容器的容值和电压,可以实现对输出电压的降压控制。
二、电容降压电路的设计电容降压电路的设计需要考虑多个因素,包括输入电压范围、输出电压、负载电流和稳压性能等。
以下是一个简单的电容降压电路设计示例:1. 确定输入电压范围:根据实际应用需求,确定输入电压的最大值和最小值。
例如,输入电压范围为12V至24V。
2. 确定输出电压:根据负载的工作电压要求,确定输出电压的数值。
例如,输出电压为5V。
3. 确定负载电流:根据负载的工作电流需求,确定负载电流的数值。
例如,负载电流为1A。
4. 选择电容器容值:根据输出电压和负载电流,选择适当的电容器容值。
容值的选择应该考虑到输出电压的稳定性和纹波电流的大小。
例如,选择容值为1000μF的电容器。
5. 计算纹波电压:纹波电压是指输出电压的波动情况。
根据电容器的容值和负载电流,可以计算出纹波电压的数值。
例如,纹波电压为0.1V。
6. 添加滤波电路:为了减小纹波电压,可以在电容器的输出端添加一个滤波电路,例如使用电感器和电阻器组成的LC滤波器。
电容降压原理之我见
最近见到几张用电容降压做电源的电路图,随即对这种结构简单,成本低廉,占用空间小的电路产生了兴趣。
上网查了查资料,发现这算是一个比较古老的技术,但是如此运用电容,确实是很巧妙。
网上关于这方面的交流也不少,但是大多是转载的,主要有两个版本,出处已经无从考证,但是很少有较为严谨的计算。
笔者查阅了一些资料,在此对其原理和参数的计算作一些总结,不当之处,还请指教。
基本原理:电容降压主要是用在直流稳压电源电路里。
直流稳压电源电路的大致结构是:市电——变压(降压)——整流——滤波——稳压——直流输出第一个环节,也就是变压,主要是降压,一般使用变压器来完成。
但是变压器体积较大,成本也较高,如果电路简单,例如声光控制开关,那么加一个变压器就显得大材小用。
这个时候用一个电容,就可以解决降压的问题,简化电路,节约成本。
基本电路如图1:图1半波整流市电经过C1降压后到D2,D2完成半波整流,C2对整流后的脉动直流滤波,D3稳压,输出稳定的直流电压给负载。
R1是电源关闭后C1的电荷泄放电阻。
D1是为了在市电的负半周给C1提供充放电通路。
因为要保证C1在整个交流电周期内都是工作的。
如果将C1后面的电路都看作负载的话,那么相当于C1和一个电阻串联在市电通路里,电容和电阻在交流下都是有阻抗的,串联分压,自然负载上的电压就小了。
这样理解也对。
但是更准确的理解应该是:C1起到了限流的作用,它决定了电路中的最大电流,当负载一定的情况下,C1也就决定了负载上可以得到的电压,最终起到了降压的作用。
例如:图1中如果负载短路,220V交流电全部加在C1上,电路中的电流等于C1的充放电电流。
这个电流也就是电路中的最大电流。
这里取得都是有效值。
当加上负载后,如果输出直流电压比较低(稳压管决定),则可以近似认为全部电压都加在电容上。
由于是半波整流,所以电容C1后面
的电路只能得到C1半个周期的充放电电流,也就是有效值的一半,大约34.5mA 左右。
由于负载上有电压,所以实际电流要小一点,大约30mA。
当负载需要的电流不超过30mA时,电路就可以正常工作,电容也就起到了类似变压器的作用——降压。
对于桥式整流,C1后面的电路能得到C1整个周期的充放电电流,大约60mA。
图2 全波整流参数计算:电容降压电路主要应用在负载电流较小,负载确定且固定的场合。
因为由电容降压电路组成的稳压电源稳压能力十分有限,并且对电网有一定的影响。
较为严谨的计算,主要涉及三个元件的参数:降压电容,稳压二极管,泄放电阻。
滤波电容用几百UF,耐压值取输出直流电压的3-4倍即可。
整流二极管用1N4007就行。
在应用稳压二极管稳压时,一般是有一个限流电阻与之一起工作,在这里降压电容已经限制了最大电流,所以可以不用限流电阻。
首先根据负载所需要的电流和稳压管正常工作的反向电流,确定电路所需要的总电流。
然后用电容上的电压除以总电流,得到相应的容抗。
最后选择容值最接近的电容。
容值小,提供不了足够的电流,容值大,稳压管分担的电流多,功耗大。
选择的稳压管最大反向电流要大于总电流,这样当负载断开时,稳压管才不至于烧坏。
泄放电阻,主要是为了在较短时间内释放掉电容上的电荷,这里有一个时间常数的计算,一般按下表取就可以了。
降压电容UF0.470.6811.52泄放电阻1M750K510K360K220K根据负载对电流的要求和输出的直流电压,降压电容计算步骤如下,负载指的是降压电容以外的电路。
根据输出电压要求,求电容压降Uc:根据负载要求,求出流过电容的电流Ic:求出容值:当输出直流电压较小时(这是电容降压电路主要的应用领域),可以近似认为全部交流的电压加在电容上。
计算过程如基本原理所述,整流电路是半波整流时,1UF的电容最大可以提供约30mA的电流,整流电路是桥式整流时,1UF的电容最大可以提供约60mA的电流。
有的时候电容降压用在纯交流电
路中,由电容降压得到一个低于220V的交流电压。
根据负载的电阻和所需电流的大小,由即可推出Zc,进而推出电容的容值。
注意事项:(1)电容降压是一种低成本,不安全的应用,没有和220V隔离,电路应该放在一般接触不到的地方;(2)不能应用在大功率场合,不能用在负载变化或者不确定的场合;(3)降压电容一般要接在火线上(纯交流电路除外),电路的零,火线不能接反,这一点可以用三脚插头来强制,或者标注清楚;(4)降压电容必须是无极性电容,耐压值要大于400V (常用金属膜CBB);(5)主要根据负载的电流大小和交流电频率来选择电容;(6)需要直流输出,稳压管一定要有;(7)需要直流输出,建议用半波整流,桥式整流后是需地,不安全;(8)需要直流输出,负载一定要固定。
题外话,为什么不用电容电感或者电阻?电阻降压是有的,但是比较少,应用场合和电容降压一样,但是电阻消耗的是有功功率,功耗大。
电感降压?原理上和电容一样,但是估计精确的电感不好做,没有电容容易得到,所以没有用电感的。
