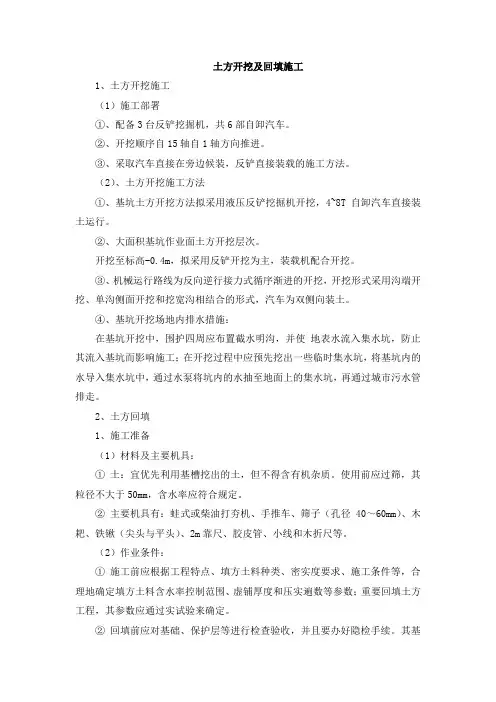

土方开挖及回填施工1、土方开挖施工(1)施工部署①、配备3台反铲挖掘机,共6部自卸汽车。
②、开挖顺序自15轴自1轴方向推进。
③、采取汽车直接在旁边候装,反铲直接装载的施工方法。
(2)、土方开挖施工方法①、基坑土方开挖方法拟采用液压反铲挖掘机开挖,4~8T自卸汽车直接装土运行。
②、大面积基坑作业面土方开挖层次。
开挖至标高-0.4m,拟采用反铲开挖为主,装载机配合开挖。
③、机械运行路线为反向逆行接力式循序渐进的开挖,开挖形式采用沟端开挖、单沟侧面开挖和挖宽沟相结合的形式,汽车为双侧向装土。
④、基坑开挖场地内排水措施:在基坑开挖中,围护四周应布置截水明沟,并使地表水流入集水坑,防止其流入基坑而影响施工;在开挖过程中应预先挖出一些临时集水坑,将基坑内的水导入集水坑中,通过水泵将坑内的水抽至地面上的集水坑,再通过城市污水管排走。
2、土方回填1、施工准备(1)材料及主要机具:①土:宜优先利用基槽挖出的土,但不得含有机杂质。
使用前应过筛,其粒径不大于50mm,含水率应符合规定。
②主要机具有:蛙式或柴油打夯机、手推车、筛子(孔径40~60mm)、木耙、铁锹(尖头与平头)、2m靠尺、胶皮管、小线和木折尺等。
(2)作业条件:①施工前应根据工程特点、填方土料种类、密实度要求、施工条件等,合理地确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数;重要回填土方工程,其参数应通过实试验来确定。
②回填前应对基础、保护层等进行检查验收,并且要办好隐检手续。
其基础混凝土强度应达到规定的要求,方可进行回填土。
③房间和管沟的回填,应在完成上下水的管道安装,再进行。
并将沟槽,地坪上的积水和有机物等清理干净。
④施工前,应做好水平标志,以控制回填土的高度或厚度。
如在基坑(槽)或管沟边坡上,每隔3m钉上水平橛;室内和散水的边墙上弹上水平线或在地坪上钉上标高控制木桩。
2、操作工艺(1)工艺流程:基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收(2)填土前应将基坑(槽)底或地坪上的垃圾等杂物清理干净;肥槽回填前,必须清理到基础底面标高,将回落的松散垃圾、砂浆、石子等杂物清除干净。

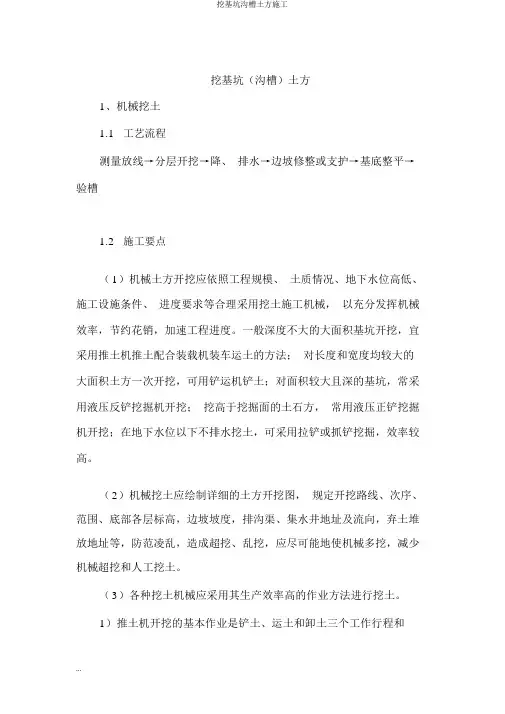

挖基坑(沟槽)土方1、机械挖土1.1工艺流程测量放线→分层开挖→降、排水→边坡修整或支护→基底整平→验槽1.2施工要点(1)机械土方开挖应依照工程规模、土质情况、地下水位高低、施工设施条件、进度要求等合理采用挖土施工机械,以充分发挥机械效率,节约花销,加速工程进度。
一般深度不大的大面积基坑开挖,宜采用推土机推土配合装载机装车运土的方法;对长度和宽度均较大的大面积土方一次开挖,可用铲运机铲土;对面积较大且深的基坑,常采用液压反铲挖掘机开挖;挖高于挖掘面的土石方,常用液压正铲挖掘机开挖;在地下水位以下不排水挖土,可采用拉铲或抓铲挖掘,效率较高。
(2)机械挖土应绘制详细的土方开挖图,规定开挖路线、次序、范围、底部各层标高,边坡坡度,排沟渠、集水井地址及流向,弃土堆放地址等,防范凌乱,造成超挖、乱挖,应尽可能地使机械多挖,减少机械超挖和人工挖土。
(3)各种挖土机械应采用其生产效率高的作业方法进行挖土。
1)推土机开挖的基本作业是铲土、运土和卸土三个工作行程和空载回驶行程。
铲土时应依照土质情况,尽量采用最大切土深度在最短距离( 6~10m)内达成,以便缩短低速运行时间,尔后直接推运到预定地址。
一般采用下坡推土法,借助于机械自重增加推力向下坡方向切土推运,推土坡度控制在 15°以内;或用并列推土法,几台推土机同时作业,减少漏失量;或用槽形推土法,重复连续多次在一条作业线上切、推土,利用逐渐形成的浅槽,在沟槽内进行推土,减少土从铲刀两侧散漏,以增加推土量。
2)铲运机以铲土和运土作业为主,施工时的开行路线,应视挖土区的分布不相同,合理安排铲土与卸土的相对地址,一般采用环形或8 字形开行路线;铲土厚度平时在80~300mm之间。
作业方法多采用下坡铲土、预留土埂的跨铲法;长距离挖运坚硬土时,多采用助铲法,另用 1 台推土机配合3~4 台铲运机顶推作业,或两台铲运机联合作业的双联铲运法等强急迫土,以提高工效。
基坑(槽)土方开挖方式基槽放线:根据房屋主轴线控制点,首先将外墙轴线的交点用木桩测设在地面上,并在桩顶钉上铁钉作为标志。
房屋外墙轴线测定以后,再根据建筑物平面图,将内部开间所有轴线都一一测出。
最后根据中心轴线用石灰在地面上撒出基槽开挖边线。
同时在房屋四周设置龙门板(图 1.27)或者在轴线延长线上设置轴线控制桩(又称引桩,见图1.28),以便于基础施工时复核轴线位置。
附近若有已建的建筑物,也可用经纬仪将轴线投测在建筑物的墙上。
恢复轴线时,只要将经纬仪安置在某轴线一端的控制桩上,瞄准另一端的控制桩,该轴线即可恢复。
图1.27 龙门板的设置1—龙门板;2—龙门桩;3—轴线钉;4—角桩;5—灰线钉;6—轴线控制桩(引桩)图1.28 轴线控制桩(引桩)平面布置图为了控制基槽开挖深度,当快挖到槽底设计标高时,可用水准仪根据地面±0.00 水准点,在基槽壁上每隔2~4 m 及拐角处打一水平桩,如图1.29 所示。
测设时应使桩的上表面离槽底设计标高为整分米数,作为清理槽底和打基础垫层控制高程的依据,如图1.30 所示。
图1.29 基槽底抄平水准测量示意图图1.30 基坑定位高程测设示意图基坑开挖分两种情况:一是无支护结构基坑的放坡开挖,二是有支护结构基坑的开挖。
1.无支护结构基坑放坡开挖工艺采用放坡开挖时,一般基坑深度较浅,挖土机可以一次开挖至设计标高,所以在地下水位高的地区,软土基坑采用反铲挖土机配合运土汽车在地面作业。
如果地下水位较低,坑底坚硬,也可以让运土汽车下坑,配合正铲挖土机在坑底作业。
当开挖基坑深度超过 4 m 时,若土质较好,地下水位较低,场地允许,有条件放坡时,边坡宜设置阶梯平台,分阶段、分层开挖,每级平台宽度不宜小于1.5 m。
在采用放坡开挖时,要求基坑边坡在施工期间保持稳定。
基坑边坡坡度应根据土质、基坑深度、开挖方法、留置时间、边坡荷载、排水情况及场地大小确定。
放坡开挖应有降低坑内水位和防止坑外水倒灌的措施。
挖基坑(沟槽)土方1、机械挖土1.1 工艺流程测量放线→分层开挖→降、排水→边坡修整或支护→基底整平→验槽1.2 施工要点(1)机械土方开挖应根据工程规模、土质情况、地下水位高低、施工设备条件、进度要求等合理选用挖土施工机械,以充分发挥机械效率,节省费用,加速工程进度。
一般深度不大的大面积基坑开挖,宜采用推土机推土配合装载机装车运土的方法;对长度和宽度均较大的大面积土方一次开挖,可用铲运机铲土;对面积较大且深的基坑,常采用液压反铲挖掘机开挖;挖高于挖掘面的土石方,常用液压正铲挖掘机开挖;在地下水位以下不排水挖土,可采用拉铲或抓铲挖掘,效率较高。
(2)机械挖土应绘制详细的土方开挖图,规定开挖路线、顺序、范围、底部各层标高,边坡坡度,排水沟、集水井位置及流向,弃土堆放位置等,避免混乱,造成超挖、乱挖,应尽可能地使机械多挖,减少机械超挖和人工挖土。
(3)各种挖土机械应采用其生产效率高的作业方法进行挖土。
1)推土机开挖的基本作业是铲土、运土和卸土三个工作行程和空载回驶行程。
铲土时应根据土质情况,尽量采用最大切土深度在最短距离(6~10m)内完成,以便缩短低速运行时间,然后直接推运到预定地点。
一般采用下坡推土法,借助于机械自重增加推力向下坡方向切土推运,推土坡度控制在15°以内;或用并列推土法,几台推土机同时作业,减少漏失量;或用槽形推土法,重复连续多次在一条作业线上切、推土,利用逐渐形成的浅槽,在沟槽内进行推土,减少土从铲刀两侧散漏,以增加推土量。
2)铲运机以铲土和运土作业为主,施工时的开行路线,应视挖土区的分布不同,合理安排铲土与卸土的相对位置,一般采取环形或8字形开行路线;铲土厚度通常在80~300mm之间。
作业方法多采用下坡铲土、预留土埂的跨铲法;长距离挖运坚硬土时,多采用助铲法,另用1台推土机配合3~4台铲运机顶推作业,或两台铲运机联合作业的双联铲运法等强制切土,以提高工效。
3)正铲挖掘机作业方法多采用正向开挖和侧向开挖两种方式。
土方开挖施工准备及方法土方开挖施工准备及方法?【解答】一、施工准备区间盾构吊出井开挖依据支撑施工需求逐层进行基坑土方开挖,随挖随撑。
由于基坑较小横向不用分段,竖向直接分层开挖。
二、施工方法1、开挖方法基坑开挖竖向分五层进行,开挖施工严格按“竖向分层、由上而下、分层开挖、随挖随撑”的原则进行作业。
开挖机械采纳小型挖掘机为主,辅以推土机和装载机等设备,弃土运输则以自卸汽车为主。
提升机械采纳电动葫芦。
开挖过程中加强施工监测,以监测引导施工,做到信息化施工。
⑴基坑土体开挖无法利用台阶接力式开挖,采纳1台小挖掘机搭配上部电动葫芦垂直运输的方式进行土方开挖施工,先开挖中心土体、再开挖围护桩两侧土体。
基坑第一、二层土方分别开挖至二、三道支撑环框梁下0.1m停止,施做环框梁,待砼强度实现设计规范要求后进行下层土方开挖;基坑第四层土方开挖至五道钢管撑中心位置下0.5m停止,架设钢支撑并预加应力后,进行最后一层土方开挖;基坑第五层土方开挖至基底垫层以上0.3m时,人工开挖清底,开挖过程中特别注意基坑尺寸掌控,严格掌控超欠挖,保持基底土体的原状结构,同时组织基底验收。
⑵基坑开挖时,开挖至每层设计标高后,人工开挖截水沟和集水坑,适时在基坑上、下部和四周设置排水系统,流水坡向明确,做到坑内无明积水。
土方限时开挖完后,适时进行钢管支撑安装,并预加应力,确保基坑的安全。
2、开挖技术措施⑴土方开挖过程中特别注意市政管线的保护。
开挖暴露前调查清楚各种管线(包含实在里程、埋深等),标明位置,开挖过程中留出保护距离、人工挖掘暴露的,加以支吊保护,严禁碰撞。
⑵土方开挖到各层支撑底部以下0.1m处时,适时施作环框梁,架钢支撑处,土方开挖至钢支撑位置以下0.5m,并适时架设钢支撑。
⑶运输便道设专人修整,确保运输安全、提高效率。
⑷在土方开挖过程中,加强察看和监控量测工作,即时发觉并处置安全隐患。
⑸在基坑开挖过程中发觉与设计有不同地层时,适时报驻地监理、业主确认并做好记录、绘制工程地质素描图。

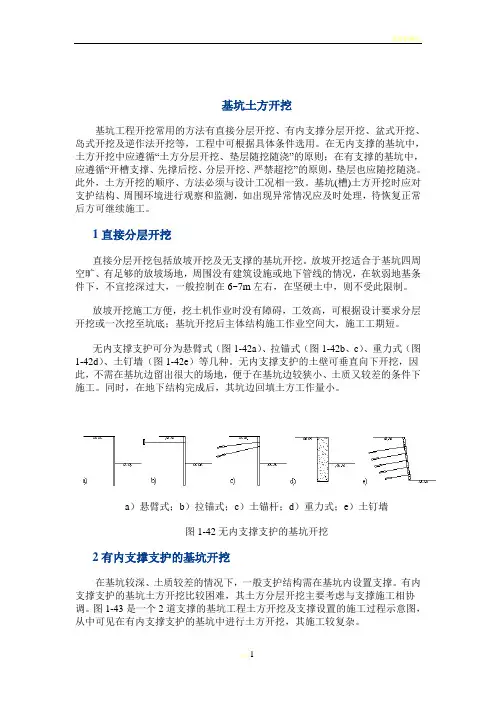

基坑土方开挖基坑工程开挖常用的方法有直接分层开挖、有内支撑分层开挖、盆式开挖、岛式开挖及逆作法开挖等,工程中可根据具体条件选用。
在无内支撑的基坑中,土方开挖中应遵循“土方分层开挖、垫层随挖随浇”的原则;在有支撑的基坑中,应遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖”的原则,垫层也应随挖随浇。
此外,土方开挖的顺序、方法必须与设计工况相一致。
基坑(槽)土方开挖时应对支护结构、周围环境进行观察和监测,如出现异常情况应及时处理,待恢复正常后方可继续施工。
1直接分层开挖直接分层开挖包括放坡开挖及无支撑的基坑开挖。
放坡开挖适合于基坑四周空旷、有足够的放坡场地,周围没有建筑设施或地下管线的情况,在软弱地基条件下,不宜挖深过大,一般控制在6~7m左右,在坚硬土中,则不受此限制。
放坡开挖施工方便,挖土机作业时没有障碍,工效高,可根据设计要求分层开挖或一次挖至坑底;基坑开挖后主体结构施工作业空间大,施工工期短。
无内支撑支护可分为悬臂式(图1-42a)、拉锚式(图1-42b、c)、重力式(图1-42d)、土钉墙(图1-42e)等几种。
无内支撑支护的土壁可垂直向下开挖,因此,不需在基坑边留出很大的场地,便于在基坑边较狭小、土质又较差的条件下施工。
同时,在地下结构完成后,其坑边回填土方工作量小。
a)悬臂式;b)拉锚式;c)土锚杆;d)重力式;e)土钉墙图1-42无内支撑支护的基坑开挖2有内支撑支护的基坑开挖在基坑较深、土质较差的情况下,一般支护结构需在基坑内设置支撑。
有内支撑支护的基坑土方开挖比较困难,其土方分层开挖主要考虑与支撑施工相协调。
图1-43是一个2道支撑的基坑工程土方开挖及支撑设置的施工过程示意图,从中可见在有内支撑支护的基坑中进行土方开挖,其施工较复杂。
a) 浅层挖土、设置第一层支撑;b) 第二层挖土;c) 设置第二层支撑;d) 开挖第三层土图1-43 有内支撑支护的基坑土方开挖3盆式开挖盆式开挖适合于基坑面积大、支撑或拉锚作业困难且无法放坡的基坑。
基坑土方开挖分层、分段、跳挖方案
根据现场基坑土方开挖的实际情况,现调整土方开挖顺序如下
1、基坑南侧由西向东土方开挖采取分层、分段、跳挖进行施工。
土方
分段长度控制15米-20米,第一层分层厚度控制在2.0米,第二层、三层分层厚度控制在1.5米,基底以上预留土方300mm。
土方开挖沿基坑边开挖宽度6米,跳挖长度15米-20米为一分段长度,分层挖至基底立即浇筑6米宽C20砼垫层,并反压砂袋长度4米,高度2米,宽度1.5米。
同时加强基坑边的监测,当预警值达到50mm 停止开挖,并及时报告给设计单位做出可靠措施后方可继续开挖。
雨季来临时停止施工,基坑底部加强降水、排水工作,基底采用排水沟、集水井明排水。
2、1#、2#楼部位的基坑土方开挖必须做到分层开挖,第一层分层厚度
控制在2.0m,第二层、三层土方分层厚度控制在1.5米以内,挖机挖土时不能碰撞工程桩,土方开挖落差不能超过1.5米,避免挖机挤土挤断工程桩,同时土方分层开挖后立即派人破工程桩,以免影响土方开挖。
3、基坑北侧、西侧基坑边参照南侧基坑边土方开挖方法进行。
4、4#楼、3-1#楼;3-2#楼部位基坑土方开挖参照1#、2#楼基坑土方开
挖方法进行。
5、基坑5#楼部位由于有支撑梁,因此该部位基坑土方开挖采取支撑梁
上回填600厚建筑垃圾,上面铺钢板或路基板,挖机站在钢板上或路基板上进行土方开挖,具体土方开挖从西向东进行退挖,先开挖
至支撑梁底下面2-3米,然后安排小挖机进入坑内进行土方开挖,出土口设置在西南角。
具体相见附图。
土方开挖及基坑支护施工方案(2)
1. 背景
土方开挖和基坑支护是土木工程中重要的工程环节,合理施工方案能够保证工
程的顺利进行,同时也能保障工程安全。
本文将从土方开挖和基坑支护施工方案方面展开讨论,介绍具体的操作步骤和注意事项。
2. 施工步骤
2.1 土方开挖
•确定开挖范围:根据设计图纸确定土方开挖范围,标记出开挖边界。
•清理场地:清除开挖范围内的障碍物,确保施工区域通畅。
•进行挖掘:根据设计要求,采用合适的挖掘机具进行土方开挖,控制开挖深度和坡度。
2.2 基坑支护
•确定基坑尺寸:根据设计要求确定基坑的尺寸和形状。
•安装支撑结构:根据基坑深度和周围环境情况选择合适的支护结构,例如支撑桩、挡土墙等。
•加固处理:根据地质条件和工程要求进行基坑墙体的加固处理,确保支护结构的稳定性。
3. 注意事项
•安全第一:施工中要严格遵守安全操作规程,保障施工人员和周围环境的安全。
•遵循设计要求:施工过程中需严格按照设计要求进行,确保工程质量。
•监测和调整:施工过程中需要定期监测基坑支护结构的稳定情况,及时调整施工方案。
4. 结束语
土方开挖和基坑支护施工是土木工程中重要的施工环节,合理的施工方案能够
保证工程的顺利进行和安全性。
本文介绍了土方开挖和基坑支护的施工步骤和注意事项,希望对相关从业人员有所帮助。
挖基坑土方施工方案(通用5篇)一、工程概况工程名称:建筑地点:本工程有开挖工作量,需使用工程机械,需发生开挖回填机械使用费15000元本工程设计面积500m2。
根据工程情况,本工程采用大放坡开挖,挖土方量大部分采用反铲挖掘机机械开挖,挖方量少部分采用人工开挖。
二、土方开挖1、基坑开挖程序:测量放线、降水、切线分层开挖、修坡、留足预留土层。
2、挖土要点:相邻基坑开挖时,遵循先深后浅或同时进行的施工程序。
挖土自上而下水平分段分层进行,每层0.05m左右,边挖边检查坑底宽度及坡度,不够时及时修整,每2m左右修一次坡,至设计标高,再统一进行一次修坡清底,检查坑底宽和标高,要求坑度凹凸不超过0.8m。
基坑开挖时尽量防止对地基土的扰动。
人工挖土部分,如基坑挖好后不能立即进行下道工序时,则预留一层20~30cm土不挖,待下道工序开始再挖至设计标高。
机械开挖部分,为避免破坏基底土,采取在基底标高以上预留一层20cm人工清理。
雨期施工时,基坑槽采取分段开挖,挖好一段浇筑一段垫层,同时经常检查边坡情况,防止坑壁受水浸泡造成塌方。
弃土及时运出,在基坑槽边缘上侧临时堆土或堆放材料以及移动施工机械时,与基坑边缘保持1m以上的距离,以保证坑边直立壁或边坡的稳定。
挖土至坑底设计标高后及时由建设单位、勘察单位、设计单位、监理单位等组织基槽验收,做好记录,如发现地基土质与地质勘察报告、设计要求不符时,与有关人员研究及时处理。
达到设计要求后,及时进行垫层施工,每一块坑底的无垫层暴露时间严格控制在24h以内。
3、挖土注意事项:为防止超挖,配备专职测量人员进行标高监测控制。
挖土时在桩周边留三角土,必须采用人工挖土,以确保桩身质量。
挖土时注意检查基坑底是否有古墓、洞穴、暗沟等,如发现迹象及时汇报,并进行探查处理。
三、土方回填为了保证地基不受侵扰,在基础工程施工完成经隐蔽工程验收后应及时回填,但在回填前应做好输电(强、弱)电缆、上下水管等预埋工程。
基坑土方工程施工方案一、基坑设计(1)开挖方式:机械大开挖辅以人工开挖,其中机械挖方至底板设计垫层标高附近,人工开挖地梁承台。
(2)放坡比例:1∶1.5(3)工程土处理:外运。
二、施工要点(1)挖槽作业时由土建工长跟槽,严格控制挖土标高。
(2)平面控制桩和水准控制点应采取可靠的保护措施,定期复检和检查。
(3)土方施工中禁止在基坑、槽、沟四周边缘近处堆放存土或存放重量较大的材料和设备以减少基坑、槽、沟边缘的侧压力。
(4)在距槽底设计标高50cm槽帮处,抄出水平线,钉上小木厥,然后由人工将暂留土层挖走,同时由两端轴(中心线)引桩拉通线(用小线或铅丝)检查距槽边尺寸,确定槽宽标准,以此修整槽边。
最后清除槽底土方。
(5)开挖基坑不得超过基底标高。
如个别地方超挖时,其处理方法应取得设计单位同意,不得私自处理。
三、基坑开挖安全措施(1)配合机械作业的清底、平地、修坡等人员,应在机械回转半径以外工作,当必须在回转半径以内工作时,应停止机械回转并制动好后,方可作业。
(2)人工挖方两人操作间距大于1.5m。
(3)挖掘机作业时,应注意新挖土坡稳定,以免造成翻机事故。
(4)在基坑四周设1200mm高钢管防护栏,夜间悬挂安全标志灯,防护栏立柱根部固定牢固。
(5)在施工人员上下基坑处,设置固定钢管制作的斜梯,上下两端固定牢,中间3m处与坑壁附着一点。
斜梯两侧均带扶手,保证施工人员的安全。
四、机械开挖安全及桩基保护措施(1)夜间挖土时,施工场地应有足够的照明;(2)开挖土方时,应有专人指挥,防止机械伤人或坠土伤人,挖土机的工作范围内,不准进行其它工作;(3)基坑开挖时,两人操作间距应大于2.5m。
多台机械开挖,挖土机间距应大于10m。
在挖土机工作范围内,不许进行其他作业;(4)挖土应自上而下,逐层进行,严禁先挖坡脚或逆坡挖土;(5)重物距边坡应有一定距离,汽车不小于3m,起重机不小于4m,土方堆放不小于1m,堆土高度部超过1.5m,材料堆放应不小于1m;(6)挖土机也按规定离坡边有一定的安全距离,以防塌方,造成翻车事故,一般距离不小于1至1.5m;(7)挖槽作业时由土建工长跟槽,严格控制挖土标高,并预先用白灰标识指示出基坑内的工程桩位置和标高防止扰动工程桩。
(完整版)基坑土方开挖技术交底基坑土方开挖技术交底工程名称施工单位交底内容:1、施工方法:施工部位交底时间基坑开挖(1)根据地勘报告及地下水情况,施工范围内基本做到无明水开挖。
(2)基坑开挖按“由上至下、放坡开挖”的原则进行作业。
(3)土方采用机械开挖为主,人工配合修边,自卸汽车运输。
(4)严格按施工组织分层厚度开挖,及时按设计要求进行放坡,确保基坑安全。
(5)基坑开挖过程中,加强监测工作,对获取的数据按规定及时分析处理,以便根据监测结果及时采取必要的措施2、土方开挖准备(1)基坑开挖前应按施工平面布置图的要求做好施工区域的临电、排水系统、施工便道、基坑内挖土临时坡道、施工设施、材料堆场及生活设施等的布置安排。
(2)1台300型反铲挖掘机,1台50装载机,4辆渣土车。
(3)坑开挖前应复核测量基准线、水准点,基准线、水准点应设在不受基坑开挖影响区域内,并应注意在施工过程中的保护工作。
(4)制定监测、保护措施,做好监测控制点,并记录下原始数据备案。
安全员交底人接受交底人基坑土方开挖技术交底工程名称施工单位交底内容:(5)根据基坑开挖进展情况,做好基坑临边防护,在基坑四周搭设强度符施工部位交底时间基坑开挖合要求、高度不低于1.20m的防护栏杆,护栏外侧挂设绿色密目安全网封闭,防止物体打击、高空坠落等不安全因素的发生。
(6)基坑施工场地应距坑壁一定距离,坑边2m范围内不得堆放任何材料。
3、安全施工要求(1)工人入场前必须进行三级教育,经考试合格后,方可进入施工现场。
(2)所有人员进入施工现场必须戴合格安全帽,系好下颚带,锁好带扣。
(3)土方开挖时,禁止酒后作业,严禁嬉戏打闹,禁止操作与自己无关的机械设备。
(4)任何人严禁在坑底休息。
4、工程安全操作要点(1)土方开挖必须严格按照施工组织设计和土方开挖方案进行。
(2)基坑开挖前,必须摸清基坑下的管线排列和地质资料,以利考虑开挖过程中的意外应急措施。
挖土中发现管道.电缆及其它埋设物应及时报告,不得擅自处理。
基坑开挖方法与注意事项基坑开挖是指在建筑施工中为地下工程开挖必需的大型土方工程。
基坑开挖的方法和注意事项对于确保施工安全和工程质量起着至关重要的作用。
下面将从基坑开挖的方法分类和注意事项两个方面进行详细介绍。
一、基坑开挖的方法分类1.钻孔拆除法:适用于开挖深度较小的基坑。
通过钻孔机在工地上打孔,然后放入炸药等爆破物,用爆破物炸碎岩石和土壤。
该方法操作简单,速度较快,但要求有足够的安全措施保证周围建筑物和人员的安全。
2.预制墙板支护法:适用于基坑周围有建筑物或者需要保护周边环境的情况。
该方法使用混凝土或金属制作的预制墙板组成支护结构,固定在基坑的边缘。
这种方法具有结构稳定、施工速度快的特点,但对墙板的材质和尺寸有一定的要求。
3.钢支撑法:适用于基坑开挖的深度较大的情况。
通过钢筋和钢板搭建的支撑结构,将地面围起来,支撑土壤和岩石。
这种方法施工周期长,但对于大型基坑的稳定性和安全性有很好的保障。
4.土方铺盖法:适用于基坑开挖的规模和深度较小的情况。
在地面上覆盖一层较厚的土方,形成一个暂时性的支撑结构。
这种方法简单易行,并且对环境的影响较小,适用于临时性的基坑开挖。
二、基坑开挖的注意事项1.安全措施:基坑开挖是一个高风险的工程,必须要有完善的安全措施。
可以设置安全网、安全围栏,为施工人员提供安全帽、安全带等个人防护装备,并且要进行安全教育和培训。
同时,要注意施工现场的防火和消防安全。
2.土质分析:在进行基坑开挖前,必须进行土质分析。
了解土壤的类型、含水量、稳定性等信息,以确定相应的开挖方法和支护措施。
如果没有进行合适的土质分析,可能会导致基坑坍塌、落石等安全事故。
3.周边环境保护:在进行基坑开挖时,要注意周边环境的保护。
如果有附近的房屋、道路、水管等,需要采取相应的保护措施,避免施工对周边环境造成破坏。
4.排水系统:基坑开挖会导致地下水流入,因此需要建立有效的排水系统,避免基坑积水过深。
可以通过设置排水管道、抽水泵等方式,确保基坑内的水位始终保持在安全范围内。
三、基坑土方开挖1、基坑开挖顺序(1)基坑土方开挖采用分段分层开挖方式,基坑深度-3.3m标高以上部分(第一层杂填土)采用机械挖土和人工配合的方法,先引挖开并运出场外,在底坑适当部位留置集水沟利于地表水排抽。
(2)南面挡土墙部位的土方施工,根据地质条件,从东到西逐段开挖至全风化片麻岩,根据挡土墙施工进度分段进行,未在挡土墙施工范围区域暂不开挖,待挡土墙完成并达到一定强度和进入下层开挖。
(3)在南区挡土墙施工同时,东、西、北立面-3.3m以上部位按放坡要求修挖至斜面位置,并立即用喷射砼封闭表面,并在表面做好防水沟和扶栏,确保基坑内不侵入地表水和坑内安全。
(4)根据挖土深度要求,从北向南穿越基坑;临时修置一出土便道(变数)从南向北逐步挖至全风化麻岩石,并分层及时进行边坡喷砼,确保边坡稳定。
(5)岩石采用镐头机;配合风镐施工,分层挖土坑底标高;每层开挖高度为300mm土方及时运走,到达坑底后及时进行垫层施工(包括梁、承台边模)。
(6)基坑开挖时,派专人做好观测工作,做好坑墙变形记录,发现异常情况立即采取应急措施,防止安全事故。
2、土方施工本工程场地属复杂地块,场地狭小,土层分布复杂,基底由南向北高差严重,为了优化劳动组合,拟采用机械挖土为主,人工辅助的方法施工,基坑平均挖土深度达9M左右,土方量约为35000m³。
(1)土方施工准备工作1)学习和审查图纸和地质报告,熟悉场地布局,检查图纸和资料是否齐全,核对平面尺寸和坑底标高,图纸相互间有无错误和矛盾;掌握设计内容及技术要求,了解工程规模、结构形式、特点、工程量和质量要求;熟悉土层地质、水文勘查资料;审查地基处理和基础设计;会审图纸,搞清地下构筑物、基础平面与周围地下设施管线的关系,图纸相互间有无错误和冲突;研究好开挖程序,明确各专业工序间的配合关系、施工工期要求;并向参加施工人员层层进行安全技术交底2)编制施工方案研究制定现场场地平整、基坑开挖施工方案;绘制施工总平面图和基坑土方开挖图,确定开挖路线、顺序、范围、底板标高、边坡坡镀、排水沟、集水井位置,以及土方的堆放点;提出需要施工机具、劳动等计划。
常见基坑开挖与支护方式土方开挖的顺序、方式必需与设计要求相一致,并遵循“开槽支撑,先撑后挖,分层开挖,严禁超挖”的原那么。
基坑边界周围地面应设排水沟,对坡顶、坡面、坡脚采取降排水方法。
一、浅基坑的开挖1.浅基坑开挖,应先进行测量定位,抄平放线,定出开挖长度,按放线分块(段)分层挖土。
依照土质和水文情形,采取在四侧或双侧直立开挖或放坡,以保证施工操作平安。
当土质为天然湿度、构造均匀、水文地质条件良好(即可不能发生坍滑、移动、松散或不均匀下沉),且无地下水时,开挖基坑可没必要放坡,采取直立开挖不加支护,但挖方深度应按表1A414022—1的规定执行,基坑长度应稍大于基础长度。
如超过表1A414022—1规定的深度,应依照土质和施工具体情形进行放坡,以保证不坍方。
其临时性挖方的边坡值可按表1A414022—2采纳。
放坡后基坑上口宽度由基坑底面宽度及边坡坡度来决定,坑底宽度每边应比基础宽出l5~30cm,以便施工操作。
基坑不加支撑时的允许深度表1A临时性挖方边坡值表1A注:l.有成熟施工体会,可不受本表限制;2.如采纳降水或其他加固方法,也不受本表限制;3.开挖深度对软土不超过4m,对硬土不超过8m。
2.当开挖基坑土体含水量大而不稳固,或基坑较深,或受到周围场地限制而需用较陡的边坡或直立开挖而土质较差时,应采纳临时性支撑加固。
挖土时,土壁要求平直,挖好一层,支一层支撑。
开挖宽度较大的基坑,当在局部地段无法放坡,或下部土方受到基坑尺寸限制不能放较大坡度时,应在下部坡脚采取加固方法,如采纳短桩与横隔板支撑或砌砖、毛石或用编织袋、草袋装土堆砌临时矮挡土墙,爱惜坡脚。
3.基坑开挖程序一样是:测量放线一分层开挖一排降水一修坡一整平一留足预留土层等。
相邻基坑开挖时,应遵循先深后浅或同时进行的施工程序。
挖土应自上而下水平分段分层进行,边挖边检查坑底宽度及坡度,不够时及时修整,至设计标高,再统一进行一次修坡清底,检查坑底宽度和标高,要求坑底凹凸不超过。
基坑土方开挖施工方案第一节土方开挖总体布署根据地勘提供的资料、基坑支护的设计图纸及现场实际情况进行深入的分析,总体部署土方开挖方案。
一、基坑支护设计要求根据基坑支护设计图纸,本工程基坑支护采用悬臂桩与喷锚网结合,支护桩中心离地下室外轴线2500。
具体如下:1、基坑支护方案①北面○1a/○Aa~○Qa轴支护桩桩顶标高-2.8m,桩底标高-19.0m,桩长16.2m。
锁口梁面标高-2.0m,自然地面标高-0.52m,梁面距自然地面1500,采用40厚1:2水泥砂浆面层护坡,坡度1:1,内挂8#号铅丝网@250×250;②西面○Aa/○1a~○9a轴支护桩桩顶标高-3.8m,桩底标高-18.0m,桩长14.2m。
锁口梁面标高-3.0m,自然地面标高-0.78m,梁面距自然地面2200,采用40厚1:2水泥砂浆面层护坡,坡度1:1,内挂8#号铅丝网@250×250;③西面○Aa/○9a/~○8轴弧形处(与港务房产大厦基坑交接)支护桩桩顶标高-3.8m,桩底标高-19.0m,桩长15.2m。
锁口梁面标高-3.0m,自然地面标高-0.78m,梁面距自然地面2200,采用40厚1:2水泥砂浆面层护坡,坡度1:1,内挂8#号铅丝网@250×250;④南面○10/○L~○Cc轴与港务地产大厦开挖连通;⑤东面○Qa/○2/~○10轴与东渡冷冻厂地下室(东渡冷冻厂地下室面标高相当于-4.04m,本工程地下室底板垫层底标高-9.65m,高差5.61m。
)连接处采用土钉墙支护。
2、基坑支护对土方开挖的要求支护桩达到设计强度要求及锁口梁达到设计强度的80%才能进行土方开挖,喷锚网支护要求基坑分层开挖,每层挖至土钉标高下0.3m,不得超挖,上排土钉注浆及喷射砼面层达到设计强度70%后,方可开挖下层土方及下排土钉施工。
二、基础设计情况简介本工程主楼部位基础为桩承台正梁式满堂基础,非主楼部分的地下室为独立基础与筏形基础结合;地下室为二层,底板面标高-9.05m,底板厚度500,承台厚度3500~3000,基础梁梁高1200~1500左右;独立基础厚度1500地下室底板底防水1.5厚高分子防水涂膜,上做50厚C20细石砼保护层。
基坑土方开挖施工方法一、开挖原则及施工准备基坑开挖遵循“纵向分段、竖向分层、限时、对称、由上而下、先支撑后开挖”的原则,并充分考虑“时空效应”,尽量减少基底暴露时间。
基坑开挖准备工作如下:1、按规定的技术标准、地质资料以及周围建筑物和地下管线等的详实资料,清除基坑范围内障碍物,修好施工现场范围内运输通道。
2、根据地质和水文地质资料,好地面和地下排水、降水方案。
严格细致地做好深基坑施工组织设计(包括周围环境的监控措施)和施工操作规程,对开挖中可能遇到的渗水、边坡稳定、涌泥流砂等现象进行技术讨论,提出应急措施并提前进行相关的物资储备。
3、对基坑周边影响范围内的建筑物进行调查,并对基坑、周围建筑物、地面及地下管线等编制详细的监控和保护方案,预先做好监测点的布设、初始数据的测试和检测仪器的调试工作、检测工作准备就绪,做好各种不同类型的测点布置并测得各测点的原始数据。
4、按设计要求加工、购置(租赁等)钢支撑,备足钢支撑,备好出土、运输和弃土条件,确保连续开挖。
二、基坑开挖顺序及进度安排按照“时空效应”原理,由端头井向中间推进开挖,控制每次土方开挖高度,纵向坡度≤1:4,抽槽坡度1:2.5。
分块长度6m(2根钢支撑),分层厚度约3m(钢支撑底50cm)。
每个工作面配置若干台短臂挖掘机在前开挖,另外一台长臂挖掘机在基坑上,采用接力式挖土,互相配合挖掘各层土方,如此往复进行,当开挖基坑深于12米时采用液压抓斗机替代长臂挖机进行挖土。
每一段从上到下分层放坡开挖,放坡开挖时纵向刷坡,随挖随刷,刷坡坡度保持在基坑允许开挖边坡坡率以内。
根据隧道主体长度及封堵墙位置,混凝土一次浇筑方量及施工缝等的设置,主线隧道按坑进行施工,从两端开始向中间方向开挖。
1)开挖顺序浅层土开挖,每个工作面配置一台短臂挖掘机在前开挖基坑内的土,一台长臂挖掘机在后采用接力式挖土,互相配合挖掘各层土方,如此往复进行。
每一段从上到下分层放坡开挖,放坡开挖时纵向刷坡,随挖随刷,刷坡坡度保持在基坑允许开挖边坡坡率以内。
基坑支护与土方开挖施工方案一、基坑支护方案1. 基坑支护的目标:保证基坑周围的建筑物、道路等的安全,确保施工过程顺利进行。
2. 基坑支护的方法:采用深基坑支护,结合具体情况选择适当的支护方法。
(1)钢管钢板支护法:适用于基坑较小且土质较好的情况。
通过钢管和钢板的组合,形成一个稳定的支撑结构,防止土体滑坡或塌方。
(2)桩墙支护法:适用于基坑较大、土体稳定性较差的情况。
通过打桩和连接墙板,形成一道固定的墙壁,防止土体坍塌。
(3)嵌岩支护法:适用于基坑遇到岩石底床的情况。
通过打入钢筋混凝土桩,嵌入岩石中,形成一道坚固的支撑,防止岩体滑动。
3. 基坑支护施工步骤:(1)原地勘察:对基坑周围的土质、地下水位、地下管线等进行全面勘察,确定支护方法。
(2)支护设计:根据勘察结果,进行支护的设计计算,确定钢板、墙板、桩等的尺寸和间距。
(3)基坑开挖:在施工现场设立安全警戒线,开始进行基坑的开挖,根据设计要求进行开挖的深度和形状。
(4)支护施工:根据设计要求,进行相应的支护工程,包括钢板的安装、桩的打入、嵌岩的施工等。
(5)水位控制:根据地下水位的情况,采取相应的措施,保证基坑内的水位稳定,并进行排水。
(6)基坑回填:在基坑支护完成后,进行基坑的回填工作,恢复地面原貌。
4. 基坑支护的注意事项:(1)安全第一:施工过程中要严格按照施工方案进行操作,确保工人的安全。
(2)定期检查:对基坑支护的稳定性进行定期检查,发现问题及时处理。
(3)与周围建筑物的保持距离:为了防止基坑对周围建筑物的影响,需要保持一定的安全距离。
(4)土质要求:对于基坑周围的土质要求高,要求土体的稳定性好,不易发生滑坡或塌方。
(5)排水系统:在基坑支护过程中,要建立合理的排水系统,保证基坑内的水位稳定。
二、土方开挖施工方案1. 土方开挖的目标:根据工程要求,对地面进行开挖,为后续施工做好准备。
2. 土方开挖的方法:根据具体情况选择适当的开挖方法。
基坑土方开挖基坑工程开挖常用的方法有直接分层开挖、有内支撑分层开挖、盆式开挖、岛式开挖及逆作法开挖等,工程中可根据具体条件选用。
在无内支撑的基坑中,土方开挖中应遵循“土方分层开挖、垫层随挖随浇”的原则;在有支撑的基坑中,应遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖”的原则,垫层也应随挖随浇。
此外,土方开挖的顺序、方法必须与设计工况相一致。
基坑(槽)土方开挖时应对支护结构、周围环境进行观察和监测,如出现异常情况应及时处理,待恢复正常后方可继续施工。
1直接分层开挖直接分层开挖包括放坡开挖及无支撑的基坑开挖。
放坡开挖适合于基坑四周空旷、有足够的放坡场地,周围没有建筑设施或地下管线的情况,在软弱地基条件下,不宜挖深过大,一般控制在6~7m左右,在坚硬土中,则不受此限制。
放坡开挖施工方便,挖土机作业时没有障碍,工效高,可根据设计要求分层开挖或一次挖至坑底;基坑开挖后主体结构施工作业空间大,施工工期短。
无内支撑支护可分为悬臂式(图1-42a)、拉锚式(图1-42b、c)、重力式(图1-42d)、土钉墙(图1-42e)等几种。
无内支撑支护的土壁可垂直向下开挖,因此,不需在基坑边留出很大的场地,便于在基坑边较狭小、土质又较差的条件下施工。
同时,在地下结构完成后,其坑边回填土方工作量小。
a)悬臂式;b)拉锚式;c)土锚杆;d)重力式;e)土钉墙图1-42无内支撑支护的基坑开挖2有内支撑支护的基坑开挖在基坑较深、土质较差的情况下,一般支护结构需在基坑内设置支撑。
有内支撑支护的基坑土方开挖比较困难,其土方分层开挖主要考虑与支撑施工相协调。
图1-43是一个2道支撑的基坑工程土方开挖及支撑设置的施工过程示意图,从中可见在有内支撑支护的基坑中进行土方开挖,其施工较复杂。
a) 浅层挖土、设置第一层支撑;b) 第二层挖土;c) 设置第二层支撑;d) 开挖第三层土图1-43 有内支撑支护的基坑土方开挖3盆式开挖盆式开挖适合于基坑面积大、支撑或拉锚作业困难且无法放坡的基坑。
基坑土方开挖
基坑工程开挖常用的方法有直接分层开挖、有内支撑分层开挖、盆式开挖、岛式开挖及逆作法开挖等,工程中可根据具体条件选用。
在无内支撑的基坑中,土方开挖中应遵循“土方分层开挖、垫层随挖随浇”的原则;在有支撑的基坑中,应遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖”的原则,垫层也应随挖随浇。
此外,土方开挖的顺序、方法必须与设计工况相一致。
基坑(槽)土方开挖时应对支护结构、周围环境进行观察和监测,如出现异常情况应及时处理,待恢复正常后方可继续施工。
1直接分层开挖
直接分层开挖包括放坡开挖及无支撑的基坑开挖。
放坡开挖适合于基坑四周空旷、有足够的放坡场地,周围没有建筑设施或地下管线的情况,在软弱地基条件下,不宜挖深过大,一般控制在6~7m左右,在坚硬土中,则不受此限制。
放坡开挖施工方便,挖土机作业时没有障碍,工效高,可根据设计要求分层开挖或一次挖至坑底;基坑开挖后主体结构施工作业空间大,施工工期短。
无内支撑支护可分为悬臂式(图1-42a)、拉锚式(图1-42b、c)、重力式(图1-42d)、土钉墙(图1-42e)等几种。
无内支撑支护的土壁可垂直向下开挖,因此,不需在基坑边留出很大的场地,便于在基坑边较狭小、土质又较差的条件下施工。
同时,在地下结构完成后,其坑边回填土方工作量小。
a)悬臂式;b)拉锚式;c)土锚杆;d)重力式;e)土钉墙
图1-42无内支撑支护的基坑开挖
2有内支撑支护的基坑开挖
在基坑较深、土质较差的情况下,一般支护结构需在基坑内设置支撑。
有内支撑支护的基坑土方开挖比较困难,其土方分层开挖主要考虑与支撑施工相协调。
图1-43是一个2道支撑的基坑工程土方开挖及支撑设置的施工过程示意图,从中可见在有内支撑支护的基坑中进行土方开挖,其施工较复杂。
a) 浅层挖土、设置第一层支撑;b) 第二层挖土;
c) 设置第二层支撑;d) 开挖第三层土
图1-43 有内支撑支护的基坑土方开挖
3盆式开挖
盆式开挖适合于基坑面积大、支撑或拉锚作业困难且无法放坡的基坑。
它的开挖过程是先开挖基坑中央部分,形成盆式(图1-44a),此时可利用留位的土坡来保证支护结构的稳定,此时的土坡相当于“土支撑”。
随后再施工中央区域内
的基础底板及地下室结构(图1-44b),形成“中心岛”。
在地下室结构达到一定强度后开挖留坡部位的土方,并按“随挖随撑,先撑后挖”的原则,在支护结构与“中心岛”之间设置支撑(图1-44c),最后再施工边缘部位的地下室结构(图1-44d)。
盆式开挖方法支撑用量小、费用低、盆式部位土方开挖方便,这在基坑面积很大的情况下尤显出优越性,因此,在大面积基坑施工中非常适用。
但这种施工方法对地下结构需设置后浇带或在施工中留设施工缝,将地下结构分两阶段施工,对结构整体性及防水性亦有一定的影响。
a) 中心开挖;b) 中心地下结构施工;
c) 边缘土方开挖及支撑设置;d) 边缘地下结构施工
图1-44 盆式开挖方法
1—<![endif]> 边坡留土;2—基础底板;3—支护墙;4—支撑;5—坑
底
4岛式开挖
当基坑面积较大,而且地下室底板设计有后浇带或可以留设施工缝时,还可采用岛式开挖的方法(图1-45)。
图1-45 岛式开挖方法
这种方法与盆式开挖类似,但先开挖边缘部分的土方,将基坑中央的土方暂时留置,该土方具有反压作用,可有效地防止坑底土的隆起,有利支护结构的稳定。
必要时还可以在留土区与挡土墙之间架设支撑。
在边缘土方开挖到基底以后,先浇筑该区域的底板,以形成底部支撑,然后再开挖中央部分的土方。
