水泥粉煤灰碎石桩名词解释
水泥粉煤灰碎石桩（英文简写CFL）是一种重要的复合地基处理方法，主要用于增强地基的承载能力和稳定性。
这种技术通过在地基中设置一系列的水泥粉煤灰碎石桩，让这些桩与周围的土体共同作用，显著提高整个地基的承载能力。
在制作水泥粉煤灰碎石桩的过程中，需要按照一定的比例混合水泥、粉煤灰、碎石以及适量的水。
经过充分的搅拌，这些材料会形成一种具有较高强度的桩体。
这种桩体不仅强度高，还具有一定的压缩性，能够适应地基沉降所产生的应力，从而有效减少地基的不均匀沉降。
水泥粉煤灰碎石桩的应用范围非常广泛。
由于其适用于各类土质地基，尤其在处理软土地基方面表现优异，因此被广泛应用于各类建筑工程中。
在软土地基中设置水泥粉煤灰碎石桩，不仅能显著提高地基的承载能力，还能有效减少地基的沉降量，进一步增强地基的稳定性。
除了应用范围广，水泥粉煤灰碎石桩的制作工艺也相对简单，施工速度快。
在施
工过程中，这种技术对周围环境的影响较小，既环保又安全。
因此，它成为了许多建筑工程的理想选择。
水泥粉煤灰碎石桩是一种高效、环保的地基处理方法。
通过在地基中设置水泥粉煤灰碎石桩，可以显著提高地基的承载能力和稳定性，为建筑工程的安全与稳定奠定坚实基础。
在未来，随着技术的不断进步和应用范围的进一步扩大，水泥粉煤灰碎石桩将在更多领域发挥其独特的优势和价值。

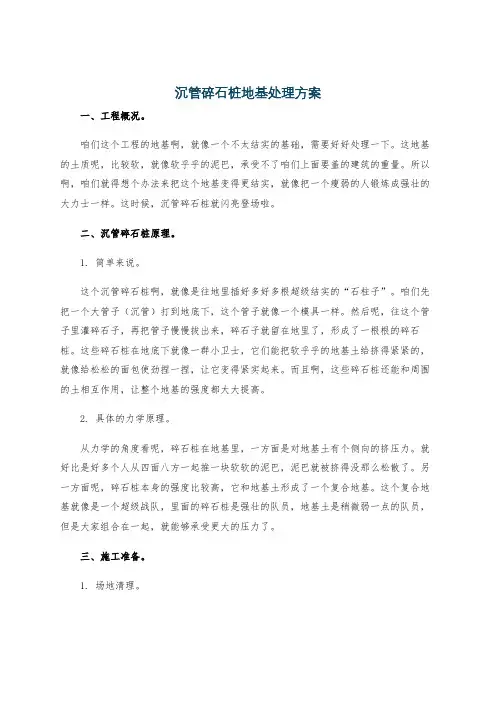

沉管碎石桩地基处理方案一、工程概况。
咱们这个工程的地基啊，就像一个不太结实的基础，需要好好处理一下。
这地基的土质呢，比较软，就像软乎乎的泥巴，承受不了咱们上面要盖的建筑的重量。
所以啊，咱们就得想个办法来把这个地基变得更结实，就像把一个瘦弱的人锻炼成强壮的大力士一样。
这时候，沉管碎石桩就闪亮登场啦。
二、沉管碎石桩原理。
1. 简单来说。
这个沉管碎石桩啊，就像是往地里插好多好多根超级结实的“石柱子”。
咱们先把一个大管子（沉管）打到地底下，这个管子就像一个模具一样。
然后呢，往这个管子里灌碎石子，再把管子慢慢拔出来，碎石子就留在地里了，形成了一根根的碎石桩。
这些碎石桩在地底下就像一群小卫士，它们能把软乎乎的地基土给挤得紧紧的，就像给松松的面包使劲捏一捏，让它变得紧实起来。
而且啊，这些碎石桩还能和周围的土相互作用，让整个地基的强度都大大提高。
2. 具体的力学原理。
从力学的角度看呢，碎石桩在地基里，一方面是对地基土有个侧向的挤压力。
就好比是好多个人从四面八方一起推一块软软的泥巴，泥巴就被挤得没那么松散了。
另一方面呢，碎石桩本身的强度比较高，它和地基土形成了一个复合地基。
这个复合地基就像是一个超级战队，里面的碎石桩是强壮的队员，地基土是稍微弱一点的队员，但是大家组合在一起，就能够承受更大的压力了。
三、施工准备。
1. 场地清理。
在开始打碎石桩之前啊，得先把场地清理干净。
那些乱七八糟的东西，像什么建筑垃圾啊、杂草啊，都得统统清除掉。
这就好比是要在一块地上种庄稼，得先把地里的石头和杂草拔掉一样，给咱们的施工创造一个干净整洁的环境。
2. 材料准备。
材料就是咱们的“弹药”啊。
这个碎石子可不能随便选，得是那种质地坚硬、大小合适的。
一般来说，碎石的粒径在20 50毫米之间比较合适。
就像咱们选兵，得选那些强壮有力的一样。
而且啊，碎石的含泥量不能太高，太高了就像给这个“石柱子”里掺了泥巴，会影响它的强度。
3. 设备准备。
设备就像是咱们的施工武器。
（1）当选用碎石桩进行基础地基处理时，建议桩径为500mm，有效桩长不小于9.50米，桩端位于第③层粉质黏土内，且进入该层深度不小于2.00米。
面积置换率不小于0.32，经处理后的复合地基承载力特征值要求达到150KPa，固化剂宜选用等级为32.5级以上的普通硅酸盐水泥。
碎石桩复合地基应在基础和桩之间设置褥垫层，用以调整桩和土荷载的分担作用，减小桩土应力比，充分发挥桩间土的作用，减少基础底面的应力集中。
褥垫层厚度应在碎石桩顶部铺设30～50cm的压实砂石垫层。
桩体材料可选用碎石、卵石、角砾、园砾、砾砂、粗砂、中砂或石屑等硬质材料，含泥量不应大于5%，最大粒径不宜大于50mm。
碎石桩的填料量应通过现场试验确定。
碎石桩施工前应根据设计进行工艺性试桩，复合地基承载力特征值应通过现场复合地基载荷和单桩载荷试验确定。
（2）当选用水泥粉煤灰碎石桩进行基础地基处理时，建议桩径为600mm，桩端位于第③层粉质黏土内，且进入该层深度不小于2.00米。
面积置换率不小于0.22，经处理后的复合地基承载力特征值要求达到150KPa，固化剂宜选用等级为32.5级以上的普通硅酸盐水泥。
水泥粉煤灰碎石桩复合地基应在基础和桩之间设置褥垫层，用以调整桩和土荷载的分担作用，减小桩土应力比，充分发挥桩间土的作用，减少基础底面的应力集中。
褥垫层厚度应在碎石桩顶部铺设30～50cm的压实砂石垫层。
桩体材料可选用碎石、卵石、角砾、园砾、砾砂、粗砂、中砂或石屑等硬质材料，含泥量不应大于5%，最大粒径不宜大于50mm。
碎石桩的填料量应通过现场试验确定。
水泥粉煤灰碎石桩施工前应根据设计进行工艺性试桩，复合地基承载力特征值应通过现场复合地基载荷和单桩载荷试验确定。
碎石桩孔位宜采用等边三角形或正方形布置。
建议碎石桩直径采用600mm，可根据地基土质情况和成桩设备等因素确定。
碎石桩的间距应通过现场试验确定，对粉土和砂土地基，不宜大于碎石桩直径的4.5倍。
碎石桩与CFG桩二元复合地基处理的问题探析碎石桩和CFG桩都是常用的地基处理方法，被广泛应用于建筑工程中。
碎石桩是利用机械设备将破碎的石块排入地下，形成一种垂直排列的地基支撑，以增加地基的承载能力和稳定性。
CFG桩是一种特殊的混凝土灌注桩，通过在孔洞内注入高流动性水泥浆体，形成一种垂直排列的灌注桩，以增加地基的承载能力和稳定性。
本文将对碎石桩与CFG桩这两种地基处理方法进行比较，并探讨它们的适用情况和问题。
碎石桩和CFG桩在施工方法上有所不同。
碎石桩一般通过振动器或钻机将破碎的石块排入地下，而CFG桩则是通过打孔和高压注浆的方法形成。
在施工上，碎石桩更为简单，工期短，适用于较小规模、较浅的地基处理，而CFG桩适用于较大规模、较深的地基处理，但施工周期相对较长。
碎石桩和CFG桩的承载力和稳定性也有所不同。
碎石桩的承载力主要依赖于石块与土体之间的摩擦力和土体的轴向抗力，稳定性主要取决于石块排列的密实程度。
而CFG桩则是通过水泥浆体的硬化形成稳定的桩体，承载力主要依赖于桩体的侧摩擦力和基底反力，稳定性较好。
碎石桩的成本较低，适用于经济条件较差的地区，而CFG桩的成本较高，适用于对地基要求较高的工程。
碎石桩在软土地基和砂土地基中的效果较好，而CFG桩适用于各种类型的地基处理。
碎石桩和CFG桩都存在一些问题需要注意。
碎石桩由于排石过程中的震动会对周边建筑物造成影响，需要进行严密的监控和控制。
而CFG桩在施工过程中需要进行孔内压力和水泥浆体配比的控制，以及灌注过程中水泥浆体的流失和混凝土的收缩等问题都需要重视。
碎石桩和CFG桩都是常用的地基处理方法，各具特点。
选择合适的地基处理方法需要考虑工程的规模、地质条件、经济性等因素。
合理的选择和施工工艺，可提高地基的承载能力和稳定性，确保工程的安全可靠。
第九章水泥粉煤灰碎石桩法9.1概述水泥粉煤灰碎石桩简称CFG桩，是在碎石桩基础上加进一些石屑、粉煤灰和少量水泥，加水拌和制成的一种具有一定粘结强度的桩，也是近年来新开发的一种地基处理技术。
通过调整水泥掺量及配比，可使桩体强度等级在C5～C20之间变化。
这种地基加固方法吸取了振冲碎石桩和水泥搅拌桩的优点。
第一，施工工艺与普通振动沉管灌注桩一样，工艺简单，与振冲碎石桩相比，无场地污染，振动影响也较小。
第二，所用材料仅需少量水泥，便于就地取材，基础工程不会与上部结构争“三材”，这也是比水泥搅拌桩优越之处。
第三，受力特性与水泥搅拌桩类似。
水泥粉煤灰碎石桩(CFG桩)法适用于处理粘性土、粉土、砂土和已自重固结的素填土等地基。
对淤泥质土应按地区经验或通过现场试验确定其适用性。
水泥粉煤灰碎石桩应选择承载力相对较高的土层作为桩端持力层。
9.2加固机理CFG桩加固软弱地基，桩和桩间土一起通过褥垫层形成CFG桩复合地基。
如图9-1所示。
此处的褥垫层不是基础施工时通常做的10cm厚的素混凝土垫层，而是由粒状材料组成的散体垫层。
由于CFG桩系高粘结强度桩，褥垫层是桩和桩间土形成复合地基的必要条件，亦即褥垫层是CFG桩复合地基不可缺少的一部分。
图9-1 CFG桩复合地基示意图图9-2 σσ/与褥垫厚度关系曲线p s其加固软弱地基主要有三种作用：1)桩体作用；2)挤密作用；3)褥垫层作用。
(1)桩体作用CFG桩不同于碎石桩，是具有一定粘结强度的混合料。
在荷载作用下CFG 桩的压缩性明显比其周围软土小，因此基础传给复合地基的附加应力随地基的变形逐渐集中到桩体上，出现应力集中现象，复合地基的CFG桩起到了桩体作用。
据南京造纸厂复合地基载荷试验结果，在无褥垫层情况下，CFG桩单桩复合地基的桩体应力比n=24.3～29.4；四桩复合地基桩土应力比n=31.4～35.2；而碎石桩复合地基的桩土应力比n=2.2～2.4，可见CFG桩复合地基的桩土应力比明显大于碎石桩复合地基的桩土应力比，亦即其桩体作用显著。
碎石桩地基处理方案目录1. 碎石桩地基处理方案概述 (3)1.1 地基处理背景与目的 (4)1.2 技术方案的选择与考量 (5)1.3 地基处理的整体设计思路 (7)2. 碎石桩技术原理与优势 (7)2.1 碎石桩的类型与特点 (8)2.2 碎石桩施工技术要点 (10)2.3 碎石桩与其他地基处理技术的比较 (11)3. 碎石桩地基处理工艺流程 (12)3.1 施工准备 (13)3.2 碎石桩的制备与打包 (15)3.3 碎石桩的沉入与质量控制 (15)3.4 表面处理与基础施工准备 (16)4. 碎石桩工程施工技术要求 (17)4.1 施工现场管理 (19)4.2 施工机械与设备选择 (19)4.3 施工过程质量控制要点 (20)4.4 施工安全管理措施 (21)5. 碎石桩地基处理现场操作指南 (23)5.1 碎石桩沉入技术的现场实施 (24)5.2 施工记录与质量验收标准 (26)5.3 特殊情况下的应对措施 (27)5.4 施工后地基检测与评估方法 (28)6. 碎石桩地基处理的案例分析 (30)6.1 经典案例介绍 (31)6.2 案例分析与经验总结 (32)6.3 常见问题和解决方案 (33)7. 碎石桩地基处理的技术经济分析 (34)7.1 成本估算与控制 (36)7.2 经济效益分析 (37)7.3 环境影响评估 (38)7.4 风险分析与对策 (40)8. 法规遵循与可持续发展 (41)8.1 相关法律法规与标准规范 (42)8.2 环境保护措施 (43)8.3 可持续发展策略 (44)9. 碎石桩地基处理方案的后期维护与管理 (45)9.1 日常检查与维护内容 (46)9.2 常见病害与修复方法 (47)9.3 长期监测与数据分析 (49)1. 碎石桩地基处理方案概述目的：本碎石桩地基处理方案旨在为工程建设项目提供有效的地基加固措施，以满足建筑结构的安全使用性能要求。
碎石桩技术是通过打入碎石或砾石层形成的人工地基，以增加地基承载力、减小沉降量，增强地基的稳定性和均匀性。
地基处理(碎石桩)专项施工方案
一、施工准备
在进行地基处理(碎石桩)专项施工前，需要进行充分的施工准备工作。
1.确定施工范围和施工深度；
2.调查地下管线及其他障碍物，确保施工安全；
3.准备必要的施工机械设备和工具。
二、施工方法
1. 车桩施工法
2. 回转桩施工法
3. 进口桩施工法
三、施工工艺
1.碎石桩的制作与运输
–选用合适的碎石材料，进行碎石桩的加工和制作；
–使用适当的运输设备将碎石桩运输至施工现场。
2.碎石桩的安装
–根据设计要求，在施工现场开挖孔洞；
–垂直安装碎石桩，并严密填充周围空隙。
3.检测与验收
–对安装完成的碎石桩进行质量检测；
–完成验收手续，确保施工质量合格。
四、施工安全
1.施工人员需严格遵守施工规程和操作规范；
2.加强施工现场安全管理，确保施工过程中无意外发生；
3.督促施工人员佩戴安全防护用具，保证作业安全。
五、施工质量控制
1.加强对施工工艺的控制，确保每一道工序的质量；
2.进行施工质量检查，及时发现和纠正问题；
3.确保施工质量符合设计要求，达到预期效果。
结语
地基处理(碎石桩)专项施工方案是保证工程质量和安全的重要环节，只有严格按照规范要求进行施工，才能保证施工质量和安全有序进行。
希望本文提供的施工方案对相关施工人员有所帮助，确保项目顺利实施。
