苏通长江公路大桥苏通大桥简介全称：苏通长江公路大桥地理位置和意义：苏通大桥位于江苏省东部的南通市和苏州（常熟）市之间，是交通部规划的黑龙江嘉荫至福建南平国家重点干线公路跨越长江的重要通道，也是江苏省公路主骨架网“纵一”——赣榆至吴江高速公路的重要组成部分，是我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。
建设苏通大桥对完善国家和江苏省干线公路网、促进区域均衡发展以及沿江整体开发，改善长江安全航运条件、缓解过江交通压力、保证航运安全等具有十分重要的意义。
大桥建设工程情况：苏通大桥工程起于通启高速公路的小海互通立交，终于苏嘉杭高速公路董浜互通立交。
路线全长32.4公里，主要由北岸接线工程、跨江大桥工程和南岸接线工程三部分组成。
l、跨江大桥工程：总长8206米，其中主桥采用 100+100+300+1088+300+100+100（其中主桥长约1088米）。
=2088米的双塔双索面钢箱梁斜拉桥。
斜拉桥主孔跨度1088米，列世界第一；主塔高度300. 4米,列世界第一；斜拉索的长度577米,列世界第一；群桩基础平面尺寸113.75米 X 48.1米，列世界第一。
专用航道桥采用140+268+140=548米的T型刚构梁桥，为同类桥梁工程世界第二；南北引桥采用30、50、75米预应力混凝土连续梁桥；2、北岸接线工程：路线总长15．1公里，设互通立交两处，主线收费站、服务区各一处；3、南岸接线工程：路线总长9．1公里，设互通立交一处。
苏通大桥全线采用双向六车道高速公路标准，计算行车速度南、北两岸接线为120公里／小时，跨江大桥为100公里／小时，全线桥涵设计荷载采用汽车一超20级，挂车一120。
主桥通航净空高62米，宽891米，可满足5万吨级集装箱货轮和4.8万吨船队通航需要。
全线共需钢材约25万吨，混凝土140万方，填方320万方，占用土地一万多亩，拆迁建筑物26万平米。
工程总投资约64.5亿元，计划建设工期为六年。
苏通长江公路大桥引桥和专用航道桥方案选择及施工组织设计一、工程简述苏通长江公路大桥工可推荐的主桥方案为跨径1088米的双塔斜拉桥，长2044m，北引桥长3085m，南引桥长2010m，专用航道桥长548m，桥梁全长7687m。
桥位处江面宽阔，江面宽达5.7km，最大水深达40m。
因江心洲发育，水下地形形成深槽与沙洲间互展布、主支叉深浅不同，拟建桥位处中间主航道水深超过-10m的水面宽约2.0km，水深超过-20m的水面宽约1.19km，其它地段水深在0～-10m之间，水浅时沙洲露出水面；99年实测垂线最大流速达3.86m/s。
桥位处基岩埋深一般在270m以下，上部均为第四系巨厚层所覆盖，覆盖层的上部以淤泥和粉砂为主，下部为中粗砂和（亚）粘土，较好的持力层在80m以下。
桥位处临近长江口段，港口、码头众多，航运繁忙；气象条件恶劣，灾害性天气频繁；所处河段为弯曲与分叉混合型中等强度的潮汐河段，涨落潮流速流向多变。
苏通大桥的建设特点概括为“三深二大”，即：基岩埋藏深、基础持力层深、水深、船舶撞击力大、局部冲刷深度大。
二、方案选择比较的基本原则在进行方案选择前，有必要阐述我们的原则，虽然这些原则在后面的方案比选论述中，未必会明确的表述：㈠全性原则这里的安全性并不仅指桥梁运行期间的安全，还包括施工方案在执行时可预见的和不可预见的因素。
㈡济性原则㈢行性原则作为世界第一位的大桥，可供借鉴的经验也许并不多在借鉴以往经验的基础上，肯定有所创新，但必须符合可行性原则。
㈣环境相协调的原则㈤“项目系统”的一致性原则苏通长江公路大桥是一项庞大的系统工程，工程监理实施的各个阶段，都应做到与项目系统的全局出发进行考虑。
三、方案的比选㈠体设计方案的选择在设计初步成果多提供的几种方案中，我们选择方案一，即引桥为30m，50m，70m，100m连续箱梁，专用航道桥为150m+268m+150m混凝土连续刚构。
因为100m跨径比70m跨径明显减少了深水基础的数量，同时降低了施工风险、减少了施工投入，能够缩短基础施工周期（对应上部构造采用预制节段拼装，对缩短全桥工期也是有益的）。

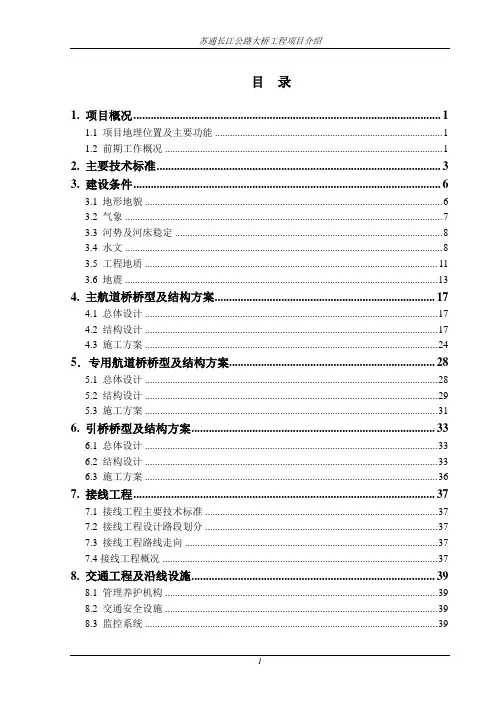

目录1. 项目概况 (1)1.1 项目地理位置及主要功能 (1)1.2 前期工作概况 (1)2. 主要技术标准 (3)3. 建设条件 (6)3.1 地形地貌 (6)3.2 气象 (7)3.3 河势及河床稳定 (8)3.4 水文 (8)3.5 工程地质 (11)3.6 地震 (13)4. 主航道桥桥型及结构方案 (17)4.1 总体设计 (17)4.2 结构设计 (17)4.3 施工方案 (24)5．专用航道桥桥型及结构方案 (28)5.1 总体设计 (28)5.2 结构设计 (29)5.3 施工方案 (31)6. 引桥桥型及结构方案 (33)6.1 总体设计 (33)6.2 结构设计 (33)6.3 施工方案 (36)7. 接线工程 (37)7.1 接线工程主要技术标准 (37)7.2 接线工程设计路段划分 (37)7.3 接线工程路线走向 (37)7.4接线工程概况 (37)8. 交通工程及沿线设施 (39)8.1 管理养护机构 (39)8.2 交通安全设施 (39)8.3 监控系统 (39)8.4 通信系统 (40)8.6 收费系统 (40)8.7 限载系统 (40)8.8 供电照明及综合电力监控 (40)8.9 房屋建筑 (41)8.10 景观工程 (41)8.11 跨江大桥附属工程 (42)9. 建设安排与实施方案 (43)9.1 总体施工方案 (43)9.2 总体施工进度安排 (44)附图地理位置 ......................................................................................................................... 图-1路线平纵面缩图 ............................................................................................................. 图-2全桥标准横断面 ............................................................................................................. 图-3主航道桥总体布置 ......................................................................................................... 图-4专用航道桥总体布置 ..................................................................................................... 图-5全桥施工进度安排 ......................................................................................................... 图-61. 项目概况1.1 项目地理位置及主要功能苏通长江公路大桥（简称“苏通大桥”）位于江苏省东南部长江口南通河段，连接苏州、南通两市，北岸接线始于江苏省公路主骨架“横三”线——宁（南京）通（南通）启（启东）高速公路，与实施中的连（连云港）盐（盐城）通（南通）高速公路相接；南岸接线终于江苏省公路主骨架“连三”线——沿江高速公路太仓至江阴段，与实施中的苏（苏州）嘉（嘉兴）杭（杭州）高速公路相接。
目录1. 项目概况 (1)1.1 项目地理位置及主要功能 (1)1.2 前期工作概况 (1)2. 主要技术标准 (3)3. 建设条件 (6)3.1 地形地貌 (6)3.2 气象 (7)3.3 河势及河床稳定 (8)3.4 水文 (8)3.5 工程地质 (11)3.6 地震 (13)4. 主航道桥桥型及结构方案 (17)4.1 总体设计 (17)4.2 结构设计 (17)4.3 施工方案 (24)5．专用航道桥桥型及结构方案 (28)5.1 总体设计 (28)5.2 结构设计 (29)5.3 施工方案 (31)6. 引桥桥型及结构方案 (33)6.1 总体设计 (33)6.2 结构设计 (33)6.3 施工方案 (36)7. 接线工程 (37)7.1 接线工程主要技术标准 (37)7.2 接线工程设计路段划分 (37)7.3 接线工程路线走向 (37)7.4接线工程概况 (37)8. 交通工程及沿线设施 (39)8.1 管理养护机构 (39)8.2 交通安全设施 (39)8.3 监控系统 (39)8.4 通信系统 (40)8.6 收费系统 (40)8.7 限载系统 (40)8.8 供电照明及综合电力监控 (40)8.9 房屋建筑 (41)8.10 景观工程 (41)8.11 跨江大桥附属工程 (42)9. 建设安排与实施方案 (43)9.1 总体施工方案 (43)9.2 总体施工进度安排 (44)附图地理位置 ......................................................................................................................... 图-1路线平纵面缩图 ............................................................................................................. 图-2全桥标准横断面 ............................................................................................................. 图-3主航道桥总体布置 ......................................................................................................... 图-4专用航道桥总体布置 ..................................................................................................... 图-5全桥施工进度安排 ......................................................................................................... 图-61. 项目概况1.1 项目地理位置及主要功能苏通长江公路大桥（简称“苏通大桥”）位于江苏省东南部长江口南通河段，连接苏州、南通两市，北岸接线始于江苏省公路主骨架“横三”线——宁（南京）通（南通）启（启东）高速公路，与实施中的连（连云港）盐（盐城）通（南通）高速公路相接；南岸接线终于江苏省公路主骨架“连三”线——沿江高速公路太仓至江阴段，与实施中的苏（苏州）嘉（嘉兴）杭（杭州）高速公路相接。

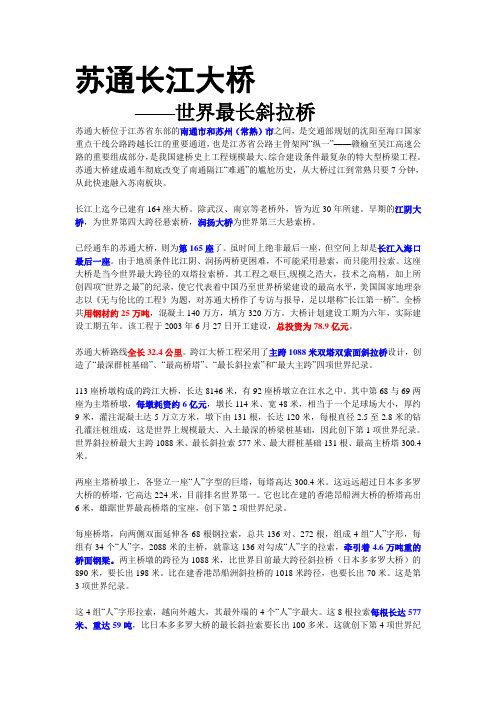

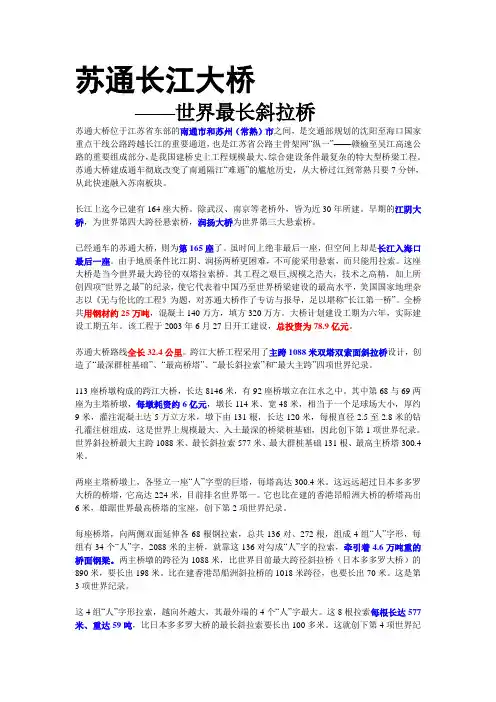

苏通长江大桥——世界最长斜拉桥苏通大桥位于江苏省东部的南通市和苏州（常熟）市之间，是交通部规划的沈阳至海口国家重点干线公路跨越长江的重要通道，也是江苏省公路主骨架网“纵一”——赣榆至吴江高速公路的重要组成部分，是我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。
苏通大桥建成通车彻底改变了南通隔江“难通”的尴尬历史，从大桥过江到常熟只要7分钟，从此快速融入苏南板块。
长江上迄今已建有164座大桥。
除武汉、南京等老桥外，皆为近30年所建。
早期的江阴大桥，为世界第四大跨径悬索桥，润扬大桥为世界第三大悬索桥。
已经通车的苏通大桥，则为第165座了。
虽时间上绝非最后一座，但空间上却是长江入海口最后一座。
由于地质条件比江阴、润扬两桥更困难，不可能采用悬索，而只能用拉索。
这座大桥是当今世界最大跨径的双塔拉索桥。
其工程之艰巨,规模之浩大，技术之高精，加上所创四项“世界之最”的纪录，使它代表着中国乃至世界桥梁建设的最高水平，美国国家地理杂志以《无与伦比的工程》为题，对苏通大桥作了专访与报导，足以堪称“长江第一桥”。
全桥共用钢材约25万吨，混凝土140万方，填方320万方。
大桥计划建设工期为六年，实际建设工期五年。
该工程于2003年6月27日开工建设，总投资为78.9亿元。
苏通大桥路线全长32.4公里。
跨江大桥工程采用了主跨1088米双塔双索面斜拉桥设计，创造了“最深群桩基础”、“最高桥塔”、“最长斜拉索”和“最大主跨”四项世界纪录。
113座桥墩构成的跨江大桥，长达8146米，有92座桥墩立在江水之中。
其中第68与69两座为主塔桥墩，每墩耗资约6亿元，墩长114米、宽48米，相当于一个足球场大小，厚约9米，灌注混凝土达5万立方米，墩下由131根，长达120米，每根直径2.5至2.8米的钻孔灌注桩组成，这是世界上规模最大、入土最深的桥梁桩基础，因此创下第1项世界纪录。
世界斜拉桥最大主跨1088米、最长斜拉索577米、最大群桩基础131根、最高主桥塔300.4米。

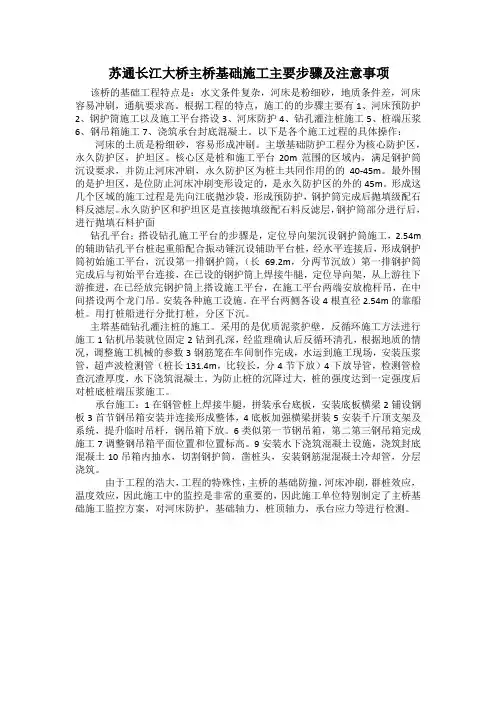

苏通长江大桥主桥基础施工主要步骤及注意事项该桥的基础工程特点是：水文条件复杂，河床是粉细砂，地质条件差，河床容易冲刷，通航要求高。
根据工程的特点，施工的的步骤主要有1、河床预防护2、钢护筒施工以及施工平台搭设3、河床防护4、钻孔灌注桩施工5、桩端压浆6、钢吊箱施工7、浇筑承台封底混凝土。
以下是各个施工过程的具体操作：河床的土质是粉细砂，容易形成冲刷。
主墩基础防护工程分为核心防护区，永久防护区，护坦区。
核心区是桩和施工平台20m范围的区域内，满足钢护筒沉设要求，并防止河床冲刷，永久防护区为桩土共同作用的的40-45m。
最外围的是护坦区，是位防止河床冲刷变形设定的，是永久防护区的外的45m。
形成这几个区域的施工过程是先向江底抛沙袋，形成预防护，钢护筒完成后抛填级配石料反滤层。
永久防护区和护坦区是直接抛填级配石料反滤层，钢护筒部分进行后，进行抛填石料护面钻孔平台：搭设钻孔施工平台的步骤是，定位导向架沉设钢护筒施工，2.54m 的辅助钻孔平台桩起重船配合振动锤沉设辅助平台桩，经水平连接后，形成钢护筒初始施工平台，沉设第一排钢护筒，（长69.2m，分两节沉放）第一排钢护筒完成后与初始平台连接，在已设的钢护筒上焊接牛腿，定位导向架，从上游往下游推进，在已经放完钢护筒上搭设施工平台，在施工平台两端安放桅杆吊，在中间搭设两个龙门吊。
安装各种施工设施。
在平台两侧各设4根直径2.54m的靠船桩。
用打桩船进行分批打桩，分区下沉。
主塔基础钻孔灌注桩的施工。
采用的是优质泥浆护壁，反循环施工方法进行施工1钻机吊装就位固定2钻到孔深，经监理确认后反循环清孔，根据地质的情况，调整施工机械的参数3钢筋笼在车间制作完成，水运到施工现场，安装压浆管，超声波检测管（桩长131.4m，比较长，分4节下放）4下放导管，检测管检查沉渣厚度，水下浇筑混凝土。
为防止桩的沉降过大，桩的强度达到一定强度后对桩底桩端压浆施工。
承台施工：1在钢管桩上焊接牛腿，拼装承台底板，安装底板横梁2铺设钢板3首节钢吊箱安装并连接形成整体，4底板加强横梁拼装5安装千斤顶支架及系统，提升临时吊杆，钢吊箱下放。
苏通长江公路大桥苏通大桥简介全称：苏通长江公路大桥地理位置和意义：苏通大桥位于江苏省东部的南通市和苏州（常熟）市之间，是交通部规划的黑龙江嘉荫至福建南平国家重点干线公路跨越长江的重要通道，也是江苏省公路主骨架网“纵一”——赣榆至吴江高速公路的重要组成部分，是我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。
建设苏通大桥对完善国家和江苏省干线公路网、促进区域均衡发展以及沿江整体开发，改善长江安全航运条件、缓解过江交通压力、保证航运安全等具有十分重要的意义。
大桥建设工程情况：苏通大桥工程起于通启高速公路的小海互通立交，终于苏嘉杭高速公路董浜互通立交。
路线全长32.4公里，主要由北岸接线工程、跨江大桥工程和南岸接线工程三部分组成。
l、跨江大桥工程：总长8206米，其中主桥采用100+100+300+1088+300+100+100（其中主桥长约1088米）。
=2088米的双塔双索面钢箱梁斜拉桥。
斜拉桥主孔跨度1088米，列世界第一；主塔高度300. 4米,列世界第一；斜拉索的长度577米,列世界第一；群桩基础平面尺寸113.75米X 48.1米，列世界第一。
专用航道桥采用140+268+140=548米的T型刚构梁桥，为同类桥梁工程世界第二；南北引桥采用30、50、75米预应力混凝土连续梁桥；2、北岸接线工程：路线总长15．1公里，设互通立交两处，主线收费站、服务区各一处；3、南岸接线工程：路线总长9．1公里，设互通立交一处。
苏通大桥全线采用双向六车道高速公路标准，计算行车速度南、北两岸接线为120公里／小时，跨江大桥为100公里／小时，全线桥涵设计荷载采用汽车一超20级，挂车一120。
主桥通航净空高62米，宽891米，可满足5万吨级集装箱货轮和4.8万吨船队通航需要。
全线共需钢材约25万吨，混凝土140万方，填方320万方，占用土地一万多亩，拆迁建筑物26万平米。
工程总投资约64.5亿元，计划建设工期为六年。
苏通长江公路大桥的建设对构建我国沿海公路大通道和带动苏中、苏北乃至长江三角洲和我国沿海地区经济社会发展有着极其重要的战略意义。

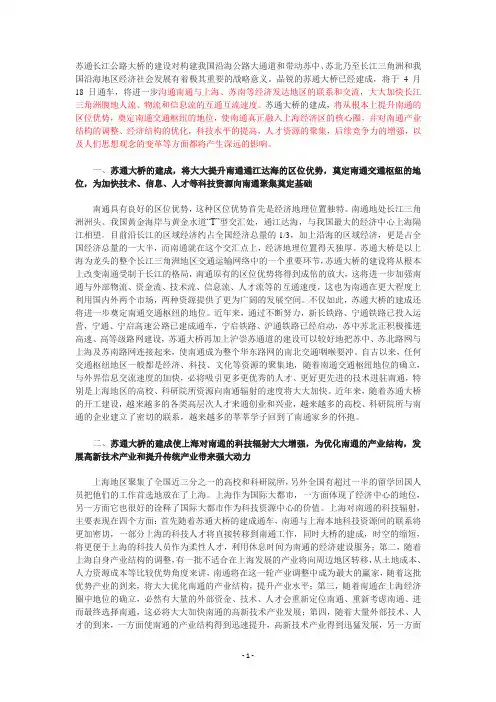

品锐的苏通大桥已经建成，将于4月18日通车，将进一步沟通南通与上海、苏南等经济发达地区的联系和交流，大大加快长江三角洲腹地人流、物流和信息流的互通互流速度。
