L型支架冲压模具设计毕业设计说明书(论文)

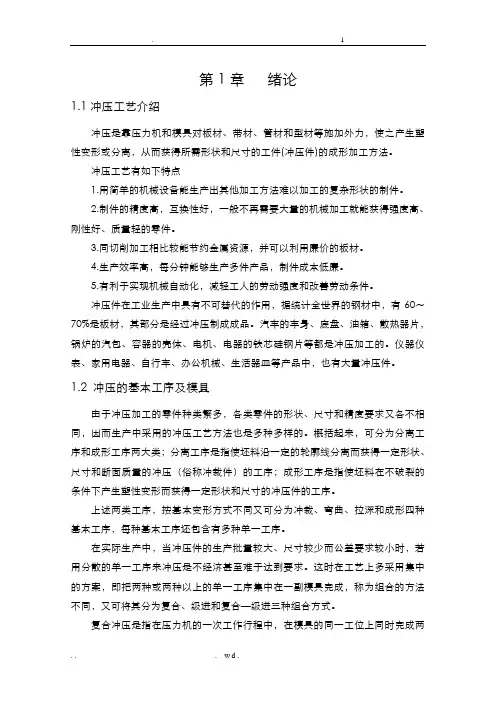

第1章绪论1.1冲压工艺介绍冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。

冲压工艺有如下特点1.用简单的机械设备能生产出其他加工方法难以加工的复杂形状的制件。

2.制件的精度高，互换性好，一般不再需要大量的机械加工就能获得强度高、刚性好、质量轻的零件。

3.同切削加工相比较能节约金属资源，并可以利用廉价的板材。

4.生产效率高，每分钟能够生产多件产品，制件成本低廉。

5.有利于实现机械自动化，减轻工人的劳动强度和改善劳动条件。

冲压件在工业生产中具有不可替代的作用，据统计全世界的钢材中，有60～70%是板材，其部分是经过冲压制成成品。

汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。

仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。

1.2 冲压的基本工序及模具由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。

概括起来，可分为分离工序和成形工序两大类；分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和断面质量的冲压（俗称冲裁件）的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件的工序。

上述两类工序，按基本变形方式不同又可分为冲裁、弯曲、拉深和成形四种基本工序，每种基本工序还包含有多种单一工序。

在实际生产中，当冲压件的生产批量较大、尺寸较少而公差要求较小时，若用分散的单一工序来冲压是不经济甚至难于达到要求。

这时在工艺上多采用集中的方案，即把两种或两种以上的单一工序集中在一副模具完成，称为组合的方法不同，又可将其分为复合、级进和复合—级进三种组合方式。

复合冲压是指在压力机的一次工作行程中，在模具的同一工位上同时完成两种或两种以上不同单一工序的一种组合方法式。

L型工件冲压模具设计说明书Prepared on 24 November 2020说明书设计题目：L型工件冲压模具设计专业年级：机械设计制造及其自动化2011级学号：姓名：指导教师、职称：2015 年 05 月 27 日目录摘要本设计压模进行了冲孔、落料级进模的设计。

文中简要概述了冲具目前的发展状况和趋势。

对产品进行了详细工艺分析和工艺方案的确定。

按照冲压模具设计的一般步骤，计算并设计了本套模具上的主要零部件，如：凸模、凹模、凸模固定板、垫板、凸凹模、卸料板、挡料销。

模架采用标准模架，选用了合适的冲压设备。

设计中对工作零件和压力机规格均进行了必要的校核计算。

如此设计出的结构可确保模具工作运行可靠和冲压产品大批量生产的需要。

关键词：冲孔落料模具复合模冲压AbstractThe design of the punching and blanking multiple modulus design. This paper briefly outlined the Stamping Die current development status and trends. The product of a detailed analysis and the identification process. Stamping die design in accordance with the general steps to calculate and design the sets on the main mold parts, such as : punch and die, Punch plate, plate, Die plate and dump plates I. feet behind the salesand marketing is. Die-standard model planes, to choose a suitable stamping equipment. So the structure is designed to ensure reliable operation of die stamping products and mass production requirements.Key words : Punching Drawing Blanking Mould & Die Progressive Die Stamping1 引言本设计的目的与意义随着制造业的快速发展，将我国由“制造业大国”转变为“制造业强国”的呼声越来越高。

冲压模具毕业设计冲压模具毕业设计导言：冲压模具是一种重要的工业制造工具，广泛应用于汽车、家电、电子产品等行业。

本文将探讨冲压模具的设计与应用，以及在毕业设计中的相关问题。

一、冲压模具的概述冲压模具是一种用于金属板材加工的工具，通过将金属板材置于模具中，施加压力使其形成所需的形状。

冲压模具分为单工位模具和多工位模具，根据产品的复杂程度和生产需求选择合适的模具类型。

二、冲压模具的设计原理1. 材料选择：冲压模具通常使用高强度、耐磨损的工具钢材料，以确保模具的寿命和稳定性。

2. 结构设计：冲压模具的结构应考虑产品的形状和尺寸，采用合理的分段设计，以便于加工和维护。

3. 工艺分析：在设计冲压模具时，需要进行工艺分析，确定每个工序的加工顺序和参数，以提高生产效率和产品质量。

4. 模具寿命预测：通过模具寿命预测分析，可以评估模具的使用寿命，及时进行维护和更换，以避免生产中的故障和延误。

三、冲压模具的应用领域1. 汽车制造：冲压模具在汽车制造中扮演着重要角色，用于生产车身、车门、引擎盖等零部件。

2. 家电制造：冲压模具广泛应用于家电制造过程中，如冰箱、洗衣机、空调等产品的外壳和内部零部件。

3. 电子产品：手机、电脑等电子产品的外壳和内部结构也需要通过冲压模具进行加工。

四、冲压模具在毕业设计中的应用1. 模具设计：在毕业设计中，学生可以选择冲压模具设计作为课题，通过学习和实践，掌握模具设计的基本原理和技术。

2. 模具制造：毕业设计中的冲压模具制造过程可以锻炼学生的实际操作能力，提高他们的制造技术水平。

3. 模具应用：通过将冲压模具应用于具体产品的制造中，学生可以了解模具在实际生产中的应用效果和问题，并提出改进方案。

五、冲压模具的发展趋势1. 自动化生产：随着科技的进步，冲压模具的生产过程将越来越趋向自动化，提高生产效率和质量。

2. 数字化设计：利用计算机辅助设计软件进行冲压模具设计，可以提高设计效率和精度。

3. 精密化加工：冲压模具的加工精度将继续提高，以满足高精度产品的需求。

冲压模具毕业设计论文范文冲压模具设计是冲压工艺中重要的一环，合理的模具设计能够提高产品质量、提高生产效率和降低生产成本。

本论文将以冲压模具设计为研究对象，探讨其设计理念和方法，以及在工程实践中的应用。

一、引言随着冲压工艺的广泛应用，冲压模具设计的重要性逐渐凸显。

良好的冲压模具设计能够提高产品的精度和质量，降低产品的成本和生产周期。

因此，冲压模具设计已成为冲压工艺中不可或缺的一部分。

二、冲压模具设计的理念1.综合运用先进技术冲压模具设计应充分利用先进的CAD/CAM/CAE技术，结合数字化模具设计和制造，提高设计效率和精度。

2.优化设计思路通过合理的设计思路，最大限度地降低模具的结构复杂度，减少零部件数量，提高模具的强度和刚度，降低模具重量和成本。

3.标准化设计冲压模具设计应遵循国家和行业的相关标准，确保设计的合理性和安全性。

同时，建立一套适合企业实际情况的标准化设计流程，提高设计的一致性和可操作性。

三、冲压模具设计的方法1.确定工艺参数根据产品的设计要求和冲压工艺的特点，确定冲床的类型和规格，进而确定模具的结构和尺寸。

2.分析产品特点对产品的结构和性能进行分析，确定产品的冲压工艺，包括冲床的振动频率、冲击力大小等参数。

3.设计冲床结构根据冲压工艺的要求和产品特点，设计冲床的结构，包括上模架、下模架、导向装置、传动装置、夹持系统等。

4.设计模具结构根据冲床结构的要求和产品特点，设计模具的结构，包括上模、下模、导向柱、顶针、滑块、模台等。

5.进行模具制造根据模具结构设计的要求，进行模具的加工和制造，包括CAD设计、数控加工、装配等环节。

四、冲压模具设计的工程实践冲压模具设计的工程实践主要包括以下几个方面：模具设计、模具制造、调试和生产。

1.模具设计根据产品的设计要求，进行冲床和模具的结构设计，确定模具的尺寸、材料和加工工艺。

2.模具制造根据设计要求，进行模具的制造和加工，包括材料准备、数控加工、装配和调试等环节。

支架冲裁模设计说明书姓名：李诉班级：08123学号：0 5专业：模具设计与制造指导教师：谢建毕业设计说明书提交日期2011.5目录第一章：1.1毕业设计任务书 (1)1.2、毕业设计调研报告： (2)1.2.1冲压模具的发展现状 (2)1.2.2未来冲压模具的发展趋势 (2)1.3、摘要 (6)第二章各方案的设计 (8)2.1、题目分析 (8)2.1.1产品简介（产品三维图） (8)2.2、零件基本要求 (9)2.3 、冲压工艺分析 (9)2.4 、冲压件的成型工艺方案 (10)2.5、排样的确定 (12)2.5.1 、排样方案的初步确定 (11)2.5.2、关于工件展开尺寸的计算 (12)2.5.3 、展开图 (15)2.5.4、条料的宽度确定 (16)2.5.5 、排样图 (17)第三章相关计算 (19)3.1压力机型号的确定 (19)3.2、压力中心的确定 (22)3.3、步距以及步距精度的计算 (24)3.4凸、凹模刃口尺寸的计算 (25)第四章标准件的选用 (29)4.1. 模板长宽厚确定 (29)4.2、模架、导柱以及导套的选择 (30)4.1.、其余结构设计.. (31)第五章凸模、凹模结构设计 (32)5.1凸模结构的设计 (33)5.2、凹模结构设计 (33)5..2.3、弯曲回弹的考虑 (34)第六章致谢信 (37)参考文献 (39)三维视图 (40)第一章前言1.1毕业设计任务书1.2毕业设计调研报告一、冲压模的发展和现状改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。

近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。

浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。

南京工程学院毕业设计说明书(论文)作者：学号：学院：南京工程学院专业：数控加工与模具设计题目： L型支架冲压模具设计指导者：评阅者：2014年5月南京毕业设计说明书（论文）中文摘要毕业设计说明书（论文）外文摘要目录第一章本课题的目的、意义与主要内容 (1)1.1 目的 (1)1.2 主要内容及意义 (1)1.3 冲压模具的相关研究动态 (2)1.4 设计方法及步骤 (4)第二章零件冲压生产经济性和冲压工艺分析 (5)2.1 冲压生产经济性分析 (5)2.2零件冲压工艺性分析 (6)2.2.1零件工艺分析 (6)2.2.2确定冲压基本工序 (7)2.2.3排样方案的确定 (7)2.2.4连续模的送料定位系统的选用 (11)第三章冲孔—落料级进模零件的设计与计算 (18)3.1冲裁模具凸模和凹模刃口尺寸计算 (18)3.1.1冲压力的计算 (18)3.1.2压力中心的计算 (22)3.1.3模具主要零件尺寸计算 (22)3.2选择冲压设备 (27)3.3冲模的闭合高度 (27)3.4固定与联接零件 (28)第四章模具安装与调试 (35)4.1上、下模座的安装 (35)4.1.1 上模的安装形式与联接 (35)4.1.2 下模的安装形式与联接 (35)4.2 调整和试模 (35)4.2.1 调整模具闭合高度 (35)4.2.2 调整模具间隙 (36)4.2.3 试模 (36)结论 (37)参考文献 (38)致谢 (39)第一章本课题的目的、意义与主要内容1.1目的冲压模具在实际工业生产中应用广泛。

冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。

本次毕业设计是在完成冲压工艺与模具设计理论课并进行生产实习后，进行的一个重要的教学环节。

其目的是通过设计给定冲压工件的冲压工艺与模具设计，提高学生综合运用所学知识，解决工程实际问题的能力，为以后从事工程技术工作奠定基础。

支架冲压工艺及模具设计毕业论文本文主要探讨支架冲压工艺及模具设计，包括支架的组成、材料选择、工艺流程、模具设计等方面。

一、支架的组成和材料选择支架是汽车、摩托车、自行车等车辆中的重要配件，主要用于支撑车身及其他零部件。

支架的组成通常包括上下支架、支架底座、支撑脚等部件。

支架的材料应具备耐高温、高强度、耐腐蚀等特点。

在材料选择上，可考虑使用304不锈钢、铝合金等。

二、支架的冲压工艺1.工艺流程支架的冲压工艺流程通常包括毛坯下料、冲孔、折弯、冲穴、整形等步骤。

其中，冲孔和冲穴是支架冲压工艺中比较关键的两个环节。

2.冲孔冲孔是将支架材料在一定位置钻孔的一种工艺，常见的冲孔方式有单孔、多孔、异形孔等。

冲孔通常分为两个步骤：先用圆钢将孔边界画出，再用冲孔模具将孔钻出。

在冲孔过程中，应注意冲头的选择和冲孔模具的设计和制造。

3.冲穴冲穴是将支架材料中一定位置的一部分金属冲出的一种工艺。

冲穴通常用于支架的装配和固定。

在冲穴过程中，应注意冲头的选择、冲孔模具的设计和制造等。

三、支架冲压模具设计冲压模具设计是冲压工艺中的重要环节，也是支架冲压工艺中不可或缺的一部分。

支架的冲压模具设计应考虑到以下几个方面的因素：1.材料耐腐蚀性、热处理性、可焊性等；2.支架的形状和所需的孔和台阶；3.工艺流程和精度要求；4.压力、速度和温度的变化等。

在支架冲压模具设计中，应注意以下几个要点：1.冲头的设计和制造应适应材料和工艺流程的要求；2.设计合理的排气和导向系统，以确保高精度的成型；3.冲头和上下模块的精度配合需要考虑到材料变形和工艺流程对冲头的磨损情况，确保模具寿命和可靠性；4.模具的冷却系统应该设计合理，以便从模具中得到最佳的冷却效果，并减少模具的性能损失。

综上所述，支架冲压工艺及模具设计是支架制造过程中不可或缺的一部分，其应用取决于材料和工艺流程的要求。

模具的设计和制造需要密切结合制造工艺和精度要求，以确保支架的质量和性能。

绪论1.1 概述冲压成形作为现代工业中一种十分重要的加工方法，用以生产各种板料零件,具有很多独特的优势，其成形件具有自重轻、刚度大、强度高、互换性好、成本低、生产过程便于实现机械自动化及生产效率高等优点，是一种其它加工方法所不能相比和不可替代的先进制造技术，在制造业中具有很强的竞争力，被广泛应用于汽车、能源、机械、信息、航空航天、国防工业和日常生活的生产之中。

在吸收了力学、数学、金属材料学、机械科学以及控制、计算机技术等方面的知识后，已经形成了冲压学科的成形基本理论。

以冲压产品为龙头，以模具为中心，结合现代先进技术的应用，在产品的巨大市场需求刺激和推动下，冲压成形技术在国民经济发展、实现现代化和提高人民生活水平方面发挥着越来越重要的作用。

1.2 冲压技术的进步进几十年来，冲压技术有了飞速的发展，它不仅表现在许多新工艺与新技术在生产的广泛应用上，如：旋压成形、软模具成形、高能率成形等，更重要的是人们对冲压技术的认识与掌握的程度有了质的飞跃[1]。

现代冲压生产是一种大规模继续作业的制造方式，由于高新技术的参与和介入，冲压生产方式由初期的手工操作逐步进化为集成制造（图1-1）。

国、日本等发达国家相比还存在相当大的差距。

以大型覆盖件冲模为代表，我国已能生产部分轿车覆盖件模具。

轿车覆盖件模具设计和制造难度大，质量和精度要求高，代表覆盖件模具的水平。

在设计制造方法、手段上已基本达到了国际水平，模具结构功能方面也接近国际水平，在轿车模具国产化进程中前进了一大步。

但在制造质量、精度、制造周期和成本方面，以国外相比还存在一定的差距。

标志冲模技术先进水平的多工位级进模和多功能模具，是我国重点发展的精密模具品种，在制造精度、使用寿命、模具结构和功能上，与国外多工位级进模和多功能模具相比，存在一定差距[2-3]。

1.4 模具CADCAECAM技术冲压技术的进步首先通过模具技术的进步来体现出来。

对冲模技术性能的研究已经成为发展冲压成形技术的中心和关键。
