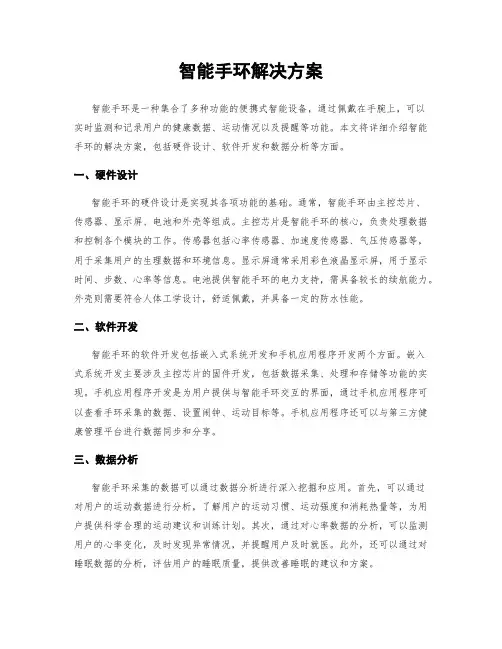

智能手环解决方案智能手环是一种集合了多种功能的便携式智能设备，通过佩戴在手腕上，可以实时监测和记录用户的健康数据、运动情况以及提醒等功能。
本文将详细介绍智能手环的解决方案，包括硬件设计、软件开发和数据分析等方面。
一、硬件设计智能手环的硬件设计是实现其各项功能的基础。
通常，智能手环由主控芯片、传感器、显示屏、电池和外壳等组成。
主控芯片是智能手环的核心，负责处理数据和控制各个模块的工作。
传感器包括心率传感器、加速度传感器、气压传感器等，用于采集用户的生理数据和环境信息。
显示屏通常采用彩色液晶显示屏，用于显示时间、步数、心率等信息。
电池提供智能手环的电力支持，需具备较长的续航能力。
外壳则需要符合人体工学设计，舒适佩戴，并具备一定的防水性能。
二、软件开发智能手环的软件开发包括嵌入式系统开发和手机应用程序开发两个方面。
嵌入式系统开发主要涉及主控芯片的固件开发，包括数据采集、处理和存储等功能的实现。
手机应用程序开发是为用户提供与智能手环交互的界面，通过手机应用程序可以查看手环采集的数据、设置闹钟、运动目标等。
手机应用程序还可以与第三方健康管理平台进行数据同步和分享。
三、数据分析智能手环采集的数据可以通过数据分析进行深入挖掘和应用。
首先，可以通过对用户的运动数据进行分析，了解用户的运动习惯、运动强度和消耗热量等，为用户提供科学合理的运动建议和训练计划。
其次，通过对心率数据的分析，可以监测用户的心率变化，及时发现异常情况，并提醒用户及时就医。
此外，还可以通过对睡眠数据的分析，评估用户的睡眠质量，提供改善睡眠的建议和方案。
四、应用场景智能手环的应用场景广泛，既可以用于日常健康管理，也可以用于特定人群的健康监测和管理。
在日常健康管理方面，智能手环可以监测步数、卡路里消耗、心率、睡眠等数据，帮助用户掌握自己的健康状况，并提供相应的健康建议。
在特定人群的健康监测和管理方面，智能手环可以监测老年人的心率和运动情况，及时发现异常并通知亲属；也可以监测儿童的运动情况，促进他们的健康成长。
智能手环解决方案引言概述：智能手环作为一种智能穿戴设备，具有多种功能，如健康监测、运动追踪和消息提醒等。
本文将介绍智能手环的解决方案，包括硬件设计、软件开发和数据分析等五个部分。
一、硬件设计1.1 传感器选择：智能手环需要使用多种传感器来监测用户的健康状况和运动情况。
常见的传感器包括心率传感器、加速度传感器和气压传感器等。
在硬件设计中，需要根据产品需求选择合适的传感器，并进行电路设计和布局。
1.2 电池优化：智能手环需要长时间的使用，因此电池寿命是一个重要的考虑因素。
在硬件设计中，需要对电池进行优化，减少功耗，延长电池使用时间。
同时，还需要考虑充电方式和充电效率，以提供便利的使用体验。
1.3 外观设计：智能手环作为一种时尚配饰，外观设计也是非常重要的。
在硬件设计中，需要考虑手环的材质、颜色和尺寸等因素，以满足用户的审美需求。
二、软件开发2.1 操作系统选择：智能手环的软件开发需要选择合适的操作系统。
目前市场上常见的操作系统有Android Wear和WatchOS等。
在选择操作系统时，需要考虑系统的稳定性、开发工具的支持以及用户界面的友好性。
2.2 应用开发：智能手环的应用开发是实现各种功能的关键。
在应用开发中，需要根据产品需求设计用户界面，实现健康监测、运动追踪和消息提醒等功能。
同时，还需要考虑应用的性能和稳定性，以提供流畅的用户体验。
2.3 数据同步：智能手环通常需要与手机或电脑进行数据同步，以便用户查看和分析数据。
在软件开发中，需要实现数据的传输和存储，确保数据的安全性和准确性。
同时，还需要考虑数据同步的速度和稳定性，以提供便捷的数据管理方式。
三、数据分析3.1 数据采集：智能手环通过传感器采集用户的健康数据和运动数据。
在数据采集过程中，需要保证数据的准确性和完整性，避免因为传感器故障或数据丢失导致数据不准确。
3.2 数据处理：采集到的数据需要进行处理，以提取有用的信息。
在数据处理过程中，可以使用统计分析和机器学习等方法，对数据进行分类、聚类和预测等操作，以获取更深入的分析结果。
智能手环解决方案一、引言智能手环是一种结合了传感器技术、物联网技术和人机交互技术的可穿戴设备。
它能够实时监测用户的生理指标、运动数据和睡眠质量等信息，为用户提供个性化的健康管理和运动指导。
本文将介绍一个智能手环解决方案，包括硬件设计、软件开发和数据分析等方面的内容。
二、硬件设计1. 外观设计：智能手环应具有时尚、轻便、舒适的外观设计，以满足用户的审美需求和佩戴舒适度。
2. 传感器：智能手环应配备多种传感器，如心率传感器、加速度传感器、陀螺仪等，以实时监测用户的生理指标和运动数据。
3. 显示屏：智能手环应配备高清显示屏，以展示用户的运动数据、通知提醒等信息。
4. 电池寿命：智能手环应具备较长的电池寿命，以确保用户能够长时间使用而不频繁充电。
5. 防水防尘：智能手环应具备一定的防水防尘性能，以适应不同环境下的使用需求。
三、软件开发1. 移动应用程序：开发一款移动应用程序，用于与智能手环进行连接和数据交互。
该应用程序应支持多个平台，如iOS和Android，并具备良好的用户界面和用户体验。
2. 数据同步：智能手环与移动应用程序之间应支持数据的实时同步，用户可以通过应用程序查看手环上的数据，并进行分析和管理。
3. 运动指导：移动应用程序应提供个性化的运动指导，根据用户的运动数据和健康状况，为用户制定合理的运动计划和目标。
4. 通知提醒：移动应用程序应支持通知提醒功能，如来电提醒、短信提醒、社交媒体提醒等，以方便用户及时获取重要信息。
5. 用户管理：移动应用程序应支持用户管理功能，用户可以注册、登录、修改个人信息等。
四、数据分析1. 数据采集：智能手环应能够准确采集用户的生理指标、运动数据和睡眠质量等信息，并将其传输至移动应用程序。
2. 数据存储：移动应用程序应具备稳定的数据存储功能，确保用户的数据能够长期保存并安全可靠。
3. 数据分析算法：开发一套数据分析算法，对用户的运动数据和生理指标进行分析，提供个性化的健康评估和运动建议。
智能手环方案简介智能手环是一种智能穿戴设备，能够通过传感器和连接技术实现对用户生活和健康状态的监测和记录。
智能手环具备多种功能，包括计步器、心率监测、睡眠监测、运动跟踪、通知提醒等，使用户能够更加方便地了解自己的身体状况。
本文档将介绍一种智能手环的设计方案，包括硬件设计、软件设计及应用场景等。
硬件设计主要组成部分智能手环的硬件设计主要包括以下几个组成部分：1.主控单元：一块高性能微处理器，负责处理手环的各种功能和数据的采集、存储及处理。
2.传感器：包括加速度传感器、心率传感器、光线传感器等，用于监测用户的运动、心率和环境光照等信息。
3.显示屏：用于显示时间、步数、心率等数据，提供交互界面。
4.电池：提供电源供运行。
5.通信模块：用于与手机或其他设备建立无线通信连接，传输数据和接收指令。
在硬件设计过程中，需要考虑以下几个重点：1.功耗优化：由于手环是佩戴在手腕上的设备，所以需要保证长时间的续航能力，因此对功耗进行优化非常重要。
2.尺寸和重量：手环作为一个佩戴设备，需要考虑舒适性和便携性，因此尺寸和重量的控制也是一个重要的设计指标。
3.可靠性和耐用性：手环需要经受住长时间的佩戴和各种日常活动的考验，因此要求设计具备良好的可靠性和耐用性。
4.用户体验：手环作为一个智能设备，需要提供简洁明了的操作界面和友好的用户体验，以便用户能够方便地使用和了解自己的健康状况。
软件设计系统架构智能手环的软件设计采用分层架构，包括应用层、服务层和驱动层。
1.应用层：提供用户界面和各种功能模块，如计步器、心率监测、睡眠监测等。
2.服务层：负责处理数据的采集和处理，以及与其他设备的通信。
3.驱动层：与硬件设备进行交互，包括传感器、显示屏、电池等。
智能手环的软件设计主要包括以下几个功能：1.计步器：通过加速度传感器实时监测用户的步数，并显示步数和行走里程等数据。
2.心率监测：通过心率传感器实时监测用户的心率，并显示心率数据。
3.睡眠监测：通过传感器监测用户的睡眠状态，包括入睡时间、醒来时间和睡眠时长等。
智能手环解决方案一、引言智能手环是一种集合了多种功能的智能穿戴设备，它可以追踪用户的运动数据、监测心率、睡眠质量等，同时还可以提供消息通知、远程控制等便利功能。
本文将介绍智能手环的解决方案，包括硬件设计、软件开辟和数据分析等方面的内容。
二、硬件设计1. 功能需求智能手环的功能需求包括但不限于以下几点：- 运动追踪：记录用户的步数、距离、卡路里消耗等运动数据。
- 心率监测：实时监测用户的心率，并记录心率变化曲线。
- 睡眠监测：监测用户的睡眠质量，包括入睡时间、醒来时间、深度睡眠时间等。
- 消息通知：接收来自手机的短信、电话、社交媒体等消息通知。
- 远程控制：可以通过手环控制手机的音乐播放、拍照等功能。
2. 硬件设计方案智能手环的硬件设计方案包括以下几个关键组成部份：- 传感器：包括加速度传感器、心率传感器、光传感器等，用于实时监测用户的运动、心率和睡眠等数据。
- 显示屏：用于显示时间、运动数据、心率等信息。
- 按键：用于手动操作手环，如切换功能、接听电话等。
- 电池：提供电力支持，保证手环的正常运行。
- 通信模块：用于与手机进行通信，接收消息通知等。
三、软件开辟1. 手环端软件手环端软件主要负责与手环进行通信，并将采集到的数据传输到手机端进行处理和展示。
具体功能包括：- 数据采集：与手环进行数据通信，获取运动、心率、睡眠等数据。
- 数据存储：将采集到的数据存储到本地数据库中，以便后续分析和展示。
- 数据传输：将采集到的数据传输到手机端，与手机端进行同步。
- 固件升级：支持手环固件的升级，以提供更好的用户体验。
2. 手机端软件手机端软件是用户与手环进行交互的主要界面，具体功能包括：- 数据展示：将手环采集到的数据进行展示，包括运动数据、心率曲线、睡眠质量等。
- 消息通知：将手机端的短信、电话、社交媒体等消息通知传输到手环上，方便用户查看。
- 远程控制：通过手环控制手机的音乐播放、拍照等功能。
- 设置管理：提供手环的设置管理功能，包括显示设置、闹钟设置等。

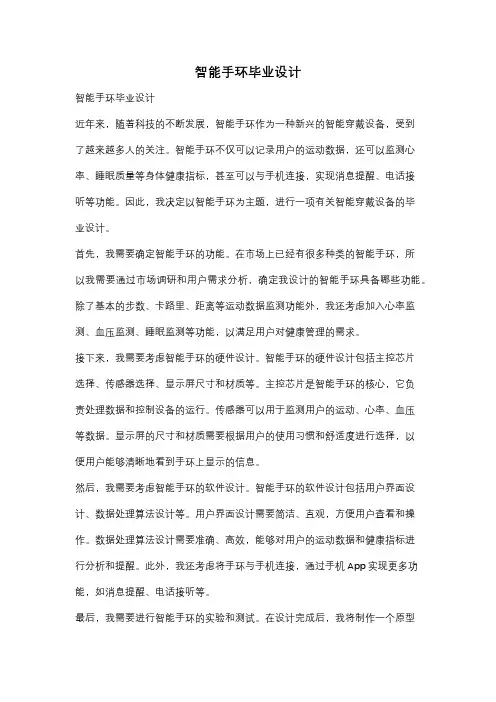

智能手环毕业设计智能手环毕业设计近年来，随着科技的不断发展，智能手环作为一种新兴的智能穿戴设备，受到了越来越多人的关注。
智能手环不仅可以记录用户的运动数据，还可以监测心率、睡眠质量等身体健康指标，甚至可以与手机连接，实现消息提醒、电话接听等功能。
因此，我决定以智能手环为主题，进行一项有关智能穿戴设备的毕业设计。
首先，我需要确定智能手环的功能。
在市场上已经有很多种类的智能手环，所以我需要通过市场调研和用户需求分析，确定我设计的智能手环具备哪些功能。
除了基本的步数、卡路里、距离等运动数据监测功能外，我还考虑加入心率监测、血压监测、睡眠监测等功能，以满足用户对健康管理的需求。
接下来，我需要考虑智能手环的硬件设计。
智能手环的硬件设计包括主控芯片选择、传感器选择、显示屏尺寸和材质等。
主控芯片是智能手环的核心，它负责处理数据和控制设备的运行。
传感器可以用于监测用户的运动、心率、血压等数据。
显示屏的尺寸和材质需要根据用户的使用习惯和舒适度进行选择，以便用户能够清晰地看到手环上显示的信息。
然后，我需要考虑智能手环的软件设计。
智能手环的软件设计包括用户界面设计、数据处理算法设计等。
用户界面设计需要简洁、直观，方便用户查看和操作。
数据处理算法设计需要准确、高效，能够对用户的运动数据和健康指标进行分析和提醒。
此外，我还考虑将手环与手机连接，通过手机App实现更多功能，如消息提醒、电话接听等。
最后，我需要进行智能手环的实验和测试。
在设计完成后，我将制作一个原型机进行实验和测试。
实验和测试的目的是验证手环的功能是否正常、数据是否准确，以及用户是否能够方便地使用手环。
如果发现问题，我将对设计进行修改和优化，直到达到预期的效果。
通过这个毕业设计，我希望能够深入了解智能穿戴设备的设计和制作过程，提升自己的专业能力。
同时，我也希望通过这个设计，能够为人们提供一款功能强大、易于使用的智能手环，帮助他们更好地管理自己的健康。
智能手环的发展潜力巨大，我相信在不久的将来，它将成为人们生活中不可或缺的一部分。
智能手环解决方案引言概述：智能手环作为一种智能穿戴设备，已经在我们的生活中发挥着越来越重要的作用。
它不仅可以追踪我们的健康状况，还可以提供各种便利的功能。
本文将介绍智能手环的解决方案，包括硬件设计、软件开发、数据分析、用户体验以及安全性。
一、硬件设计1.1 传感器技术：智能手环通常配备了多种传感器，如加速度传感器、心率传感器、气压传感器等。
这些传感器可以实时监测用户的运动、心率、血压等数据，并将其传输到智能手机或云服务器进行处理。
1.2 电池寿命优化：智能手环由于体积小，因此电池寿命是一个重要的考虑因素。
硬件设计师需要采用低功耗的处理器、优化电路设计以及有效的电池管理策略，以延长手环的使用时间。
1.3 舒适性和耐用性：智能手环需要舒适地佩戴在手腕上，并且能够经受日常生活中的各种活动。
因此，硬件设计师需要选择适合的材料和结构设计，以确保手环的舒适性和耐用性。
二、软件开发2.1 操作系统：智能手环通常运行自己的操作系统，开发者需要选择合适的操作系统，如Android Wear、WatchOS等，并进行适配和定制。
2.2 应用程序开发：开发者可以根据用户需求，设计和开发各种应用程序，如健康管理、运动追踪、睡眠监测等。
这些应用程序需要具备良好的界面设计和用户交互体验。
2.3 数据同步和通信：智能手环需要与智能手机或其他设备进行数据同步和通信。
开发者需要实现可靠的数据传输协议，确保数据的准确性和安全性。
三、数据分析3.1 数据收集和存储：智能手环可以收集大量的用户健康数据，如步数、心率、睡眠质量等。
数据分析师需要设计有效的数据收集和存储方案，以确保数据的完整性和可靠性。
3.2 数据处理和分析：通过对收集到的数据进行处理和分析，可以得出用户的健康状况和行为习惯。
数据分析师需要运用机器学习和数据挖掘技术，从海量数据中提取有价值的信息。
3.3 数据可视化：为了让用户更直观地了解自己的健康状况，数据分析师需要设计和开发数据可视化的界面，以图表、图形等形式展示数据分析结果。

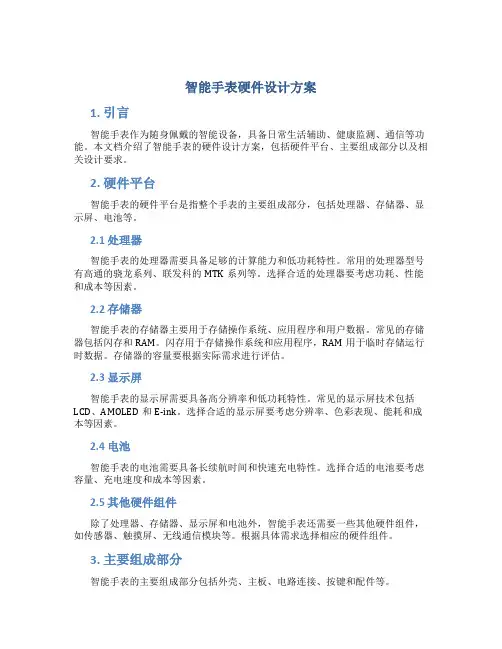

智能手表硬件设计方案1. 引言智能手表作为随身佩戴的智能设备，具备日常生活辅助、健康监测、通信等功能。
本文档介绍了智能手表的硬件设计方案，包括硬件平台、主要组成部分以及相关设计要求。
2. 硬件平台智能手表的硬件平台是指整个手表的主要组成部分，包括处理器、存储器、显示屏、电池等。
2.1 处理器智能手表的处理器需要具备足够的计算能力和低功耗特性。
常用的处理器型号有高通的骁龙系列、联发科的MTK系列等。
选择合适的处理器要考虑功耗、性能和成本等因素。
2.2 存储器智能手表的存储器主要用于存储操作系统、应用程序和用户数据。
常见的存储器包括闪存和RAM。
闪存用于存储操作系统和应用程序，RAM用于临时存储运行时数据。
存储器的容量要根据实际需求进行评估。
2.3 显示屏智能手表的显示屏需要具备高分辨率和低功耗特性。
常见的显示屏技术包括LCD、AMOLED和E-ink。
选择合适的显示屏要考虑分辨率、色彩表现、能耗和成本等因素。
2.4 电池智能手表的电池需要具备长续航时间和快速充电特性。
选择合适的电池要考虑容量、充电速度和成本等因素。
2.5 其他硬件组件除了处理器、存储器、显示屏和电池外，智能手表还需要一些其他硬件组件，如传感器、触摸屏、无线通信模块等。
根据具体需求选择相应的硬件组件。
3. 主要组成部分智能手表的主要组成部分包括外壳、主板、电路连接、按键和配件等。
智能手表的外壳需要具备防水、耐磨等特性，同时要保证舒适度和美观度。
材料常常选择不锈钢、塑料、陶瓷等。
3.2 主板智能手表的主板包含处理器、存储器、传感器和通信模块等。
主板需要布局合理、稳定可靠。
3.3 电路连接智能手表的各个组件之间通过电路连接进行通信和数据传输。
电路连接需要可靠性强、功耗低。
3.4 按键智能手表通常设置物理按键或触摸屏进行操作。
按键的设计要符合人机工程学原理，操作方便灵活。
3.5 配件智能手表的配件包括表带、充电器等。
表带的设计要考虑舒适度和耐用度，充电器要支持快速充电。
智能手环项目设计方案1.项目简介智能手环是一种结合了传感器、处理器和无线通信技术的可穿戴设备，可以用于监测用户的健康状况、运动情况、睡眠状态等信息，并通过与智能手机或电脑的连接进行数据传输和分析。
本项目旨在设计一款功能全面、操作简便、外观时尚的智能手环，满足用户对健康管理和生活助手的需求。
2.技术实现（1）硬件智能手环的硬件主要包括：传感器模块（加速度计、心率传感器等）、处理器模块（微处理器）、显示模块（OLED或LCD屏幕）、电池模块、无线通信模块（蓝牙或Wi-Fi）等。
传感器模块用于采集用户的运动数据、心率、血氧饱和度等信息。
处理器模块用于处理传感器采集的数据，并进行运算、存储和控制。
显示模块用于展示用户的健康数据、通知和提醒等信息。
电池模块提供电力供给，保证手环的正常工作。
无线通信模块用于与其他设备（如智能手机）进行数据传输和控制。
（2）软件智能手环的软件主要包括：操作系统、应用软件等。
操作系统用于管理硬件资源和运行应用软件。
应用软件包括健康管理软件、运动跟踪软件、心率监测软件等。
健康管理软件用于统计和分析用户的健康数据，并提供相应的报告和建议。
运动跟踪软件用于记录用户的运动轨迹、步数、卡路里消耗等信息。
心率监测软件用于实时监测用户的心率，并提供警告和建议。
3.主要功能（1）健康监测功能：通过心率传感器、血氧传感器等监测用户的心率、血氧饱和度等健康指标，并将数据同步到手机或电脑上，方便用户进行健康管理和疾病预防。
（2）运动跟踪功能：通过加速度计等传感器监测用户的运动情况，包括步数、距离、消耗的卡路里等，并提供相应的运动报告和建议，帮助用户更科学地进行运动。
（3）睡眠监测功能：通过光传感器等监测用户的睡眠状态，包括入睡时间、醒来时间、睡眠质量等，并提供相应的睡眠报告和建议，帮助用户改善睡眠质量。
（5）远程控制功能：通过手环上的触摸面板或按钮，实现对智能手机或电脑的远程控制，如播放音乐、拍照等，增加用户的便利性和娱乐性。

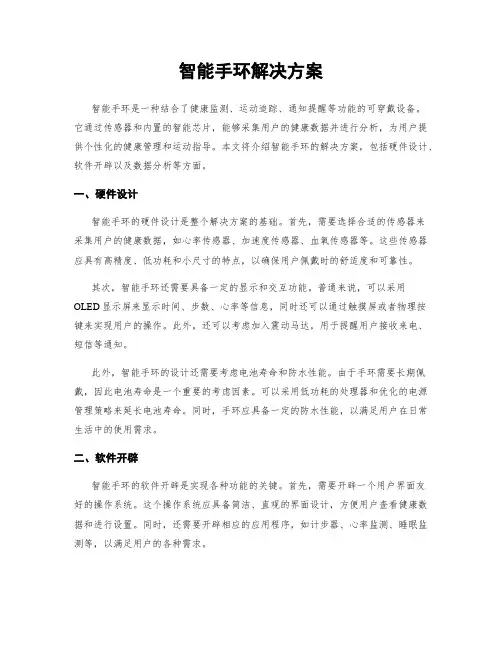

智能手环解决方案智能手环是一种结合了健康监测、运动追踪、通知提醒等功能的可穿戴设备。
它通过传感器和内置的智能芯片，能够采集用户的健康数据并进行分析，为用户提供个性化的健康管理和运动指导。
本文将介绍智能手环的解决方案，包括硬件设计、软件开辟以及数据分析等方面。
一、硬件设计智能手环的硬件设计是整个解决方案的基础。
首先，需要选择合适的传感器来采集用户的健康数据，如心率传感器、加速度传感器、血氧传感器等。
这些传感器应具有高精度、低功耗和小尺寸的特点，以确保用户佩戴时的舒适度和可靠性。
其次，智能手环还需要具备一定的显示和交互功能。
普通来说，可以采用OLED显示屏来显示时间、步数、心率等信息，同时还可以通过触摸屏或者物理按键来实现用户的操作。
此外，还可以考虑加入震动马达，用于提醒用户接收来电、短信等通知。
此外，智能手环的设计还需要考虑电池寿命和防水性能。
由于手环需要长期佩戴，因此电池寿命是一个重要的考虑因素。
可以采用低功耗的处理器和优化的电源管理策略来延长电池寿命。
同时，手环应具备一定的防水性能，以满足用户在日常生活中的使用需求。
二、软件开辟智能手环的软件开辟是实现各种功能的关键。
首先，需要开辟一个用户界面友好的操作系统。
这个操作系统应具备简洁、直观的界面设计，方便用户查看健康数据和进行设置。
同时，还需要开辟相应的应用程序，如计步器、心率监测、睡眠监测等，以满足用户的各种需求。
其次，智能手环的软件还需要与手机或者电脑进行通信。
可以通过蓝牙或者Wi-Fi等无线通信技术，将手环与手机或者电脑进行连接，实现数据的传输和同步。
这样，用户就可以通过手机或者电脑上的应用程序，查看和管理手环的数据。
此外，智能手环的软件还可以加入一些智能化的功能，如睡眠分析、运动指导等。
通过对用户的健康数据进行分析和挖掘，可以提供个性化的健康管理和运动指导，匡助用户改善生活习惯和提高运动效果。
三、数据分析智能手环所采集的健康数据具有重要的参考价值。
百度智能手环硬件设计百度在线网络技术（北京）有限公司目录1. 硬件方案总体介绍 (3)2. MCU和蓝牙模块 (5)3. G-sensor模块 (7)4. 按键输入模块 (8)5. LED显示模块 (8)5.1 LED灯控制模块 (8)5.2 LED点阵列控制模块 (9)6. 马达控制模块 (11)6.1 普通马达模块 (11)6.2 线性马达模块 (11)7．电量检测模块 (12)8．外部复位模块 (13)9．充电电路模块 (14)10．系统电源模块 (14)11．电池保护模块 (15)12．调试接口 (16)13．手环layout建议 (16)13.1 天线 (16)13.2 射频电路 (17)13.3 传输线阻抗匹配 (18)13.4 晶振走线 (20)13.5 地平面 (20)13.6 电源 (20)13.7 Buck芯片走线 (22)附表1 (22)1.硬件方案总体介绍百度智能手环基于Nordic公司nRF51822芯片开发，芯片集成BLE蓝牙4.0协议。
使用LIS3DH作为加速度传感器，进行运动和睡眠监测。
开源遵循 Apache License, Version 2.0，详情参见：/licenses/LICENSE-2.0手环硬件电路设计部分，包括一颗集成BLE功能的MCU（nrf51822），和由MCU控制的各种外设:●蓝牙射频电路；●使用SPI接口的G-sensor；●使用I2C接口的线性马达驱动电路；●使用I2C接口的LED点阵驱动，与线性马达共用总线；●使用GPIO的按键输入；●使用GPIO的LED灯；●使用GPIO的普通马达驱动电路；●外部复位电路。
下图是百度智能手环公版的结构图：在公版基础上，各家厂商可以根据自己的需求自定义版本，比如LED 显示模块以及马达控制模块的选择。
除了上述公版结构图涉及的功能模块以外，手环电源部分的总体设计方案：● 充电电路完成5V 到电池电压的转换，不充电时保持低功耗；● DCDC 完成高效率的电池电压到系统电压（2.8V ）的转换；● 电池保护电路用于完成过流关断、欠压保护等功能；后面章节对MCU 芯片以及其控制的外设模块的电路设计做出详细的介绍，以及设计中遇到的一些注意点。
2.MCU和蓝牙模块nRF51822是一款为超低功耗无线应用(ULP wireless applications)设计的的多协议单芯片解决方案。
芯片支持BLE4.0 和2.4GHZ协议栈，整合了射频发射电路，一个ARM Cortex M0核以及256KB的flash + 16KB的RAM。
●nRF51822的IO配置十分灵活，除了ADC必须配置在8个规定的PIN脚上外，SPI、I2C等功能可以灵活配置在31个GPIO上，便于设计接近尺寸极限的设备；●nRF51822内部电源工作在LDO模式下（虽然内置了DCDC模式，但是因为芯片本身的bug，功耗过大，放弃使用），外部可以输入1.8V到3.6V供给芯片；●nRF51822使用一个16MHz的外置高频晶振和一个32.768kHz的外置低频晶振。
芯片内部有32.768KHZ的RC振荡器，但是因为振荡器的精度无法满足计时要求（内部RC振荡器的精度如下图所示），所以我们加入了外部低频晶振，占用了2个PIN脚（P0.26、P0.27）；内部RC振荡器的误差是2%（30分钟/天），即使校准后只能达到250ppm（22秒/天）；外部晶振，一般能达到40ppm（3秒/天），误差非常小；●蓝牙BALUN可以使用分立器件，也可以使用ST定制的BAL-01D3。
设计中我们使用了定制器件BAL-01D3，保证了信号的性能以及减小了的板卡尺寸。
注意：如果更改nRF51822的封装，需要将定制器件型号改成BAL-02D3；●BALUN电路输出端，需要一个π形电路（起到阻抗匹配的作用），需要根据实际情况在三个位置上增加电容或者电感。
调整的依据是根据史密斯圆图（如下图所示），把阻抗调整到中心点，达到最大的功率输出效果。
注：文档最后附录了nRF51822中IO口的使用表3.G-sensor模块G-sensor中文是重力传感器的意思（英文全称是Gravity-sensor），它能够感知到加速力的变化，加速力就是当物体在加速过程中作用在物体上的力，比如晃动、跌落、上升、下降等各种移动变化都能被G-sensor转化为电信号，然后通过微处理器的计算分析后，就能够完成程序设计好的功能，比如MP3能根据使用者的甩动方向，前后更换歌曲，放进衣袋的时候也能够计算出使用者的前进步伐。
百度智能手环中使用的三轴加速度计是ST出品的LIS3DH，输入电压支持1.71V到3.6V。
16bit精度输出，内置数据FIFO。
G-sensor模块电路接口比较简单，需要注意以下几点：●芯片本身支持SPI或者I2C接口，实际使用时选择SPI。
因为SPI的速度远超过I2C（目前nRF51822的SPI接口最高速率8Mbps，I2C是400kbps），能减少CPU运行的时间，从而降低功耗；●芯片加速度部分的供电虽然和数字IO的供电电压相等。
但是需要保证IO部分先于加速度部分工作，否则芯片初始化会有问题，因此VDD引脚(加速度部分的供电)另外并联了一个大电容保证足够的上电时间；●ADC1和ADC2脚不使用，需要接到固定电平。
之所以分别接到不同的电平上，是为了和升级版LSI3DSH（内置计步算法）保持引脚兼容，在升级版芯片中，这两个位置需要作为供电和参考地脚；4.按键输入模块按键作为输入，只需要提供一个电平信号给MCU的GPIO口。
电容是为了减缓电平下降的速度，避免有些CPU会因此卡死，TVS管（D4）是为了防止静电对电路寿命的影响。
5.LED显示模块LED显示是手环与用户之间进行数据交互的模块，主要用于数据显示以及用户交互。
根据厂家的不同需求，提供了两种设计方案：1、LED灯控制显示: 以多个LED指示灯的组合形式进行简单的信息呈现。
2、LED点阵列显示: 以LED点阵列的形式显示手环的数据信息：时间、步数、卡路里消耗等。
5.1 LED灯控制模块LED控制十分简单，GPIO输出电平就可以控制。
输出低电平点亮LED，输出高电平熄灭LED。
LED的供电电压是2.8V，这是白色LED点亮的极限电压。
以下为常用颜色单颗LED的驱动电压要求：红色=1.8-2.2V；蓝色=2.6-3.2V；翠绿=2.6-3.2V；黄色=1.8-2.2V；黄绿=1.8-2.2V；橙色=1.8-2.2V；白色=2.6-3.2V；粉色=2.6-3.2V；紫色=3.0-3.4V；5.2 LED点阵列控制模块首先说明LED点亮的条件：LED阳极接正电压，阴极接负电压，即可点亮。
所以if（阴极==负电压）{If（阳极==正电压）light=on；Else light=off；}Else light = off；即使阳极接负电压，阴极接正电压，这种LED反接的情况下，LED不会点亮，也不会损坏灯。
如果有一极是高阻（不输出能量），LED也不点亮。
所以LED点阵按照下图这个巧妙的排列方法，132个LED只需要12根线控制：1 Z 1 1 Z 1 112根线只有CS0为低电平，这样只有第一排“有可能”点亮；第一排的点亮与否，决定于其他11根线：其他11根线除了控制自己这一排的点亮“可能性”，也控制第一排这11个灯是否点亮：如果输出为高电平，对应的LED就必然点亮；如果输出为高阻，因为没有能量供给，LED灭。
如此设计，除了减少控制引脚，更重要的是可以降低功耗：因为每一排只点亮1/12的时间，利用人眼的视觉暂留，可以大大降低功耗。
当然，为了保证人眼看起来亮度不是太暗，点亮瞬间的LED电流比长时间点亮的情况下略微增加。
在点亮的瞬间，芯片通过PWM控制，不输出百分之百的高电平，进一步降低了功耗。
具体细节和参数请参阅低功耗方面的介绍文档。
6.马达控制模块根据不同的体验需求，手环提供了两种马达控制电路：普通马达和线性马达。
其中前者的电路设计简单，功耗低；后者的控制驱动电路复杂，但震动体验效果较佳。
6.1 普通马达模块因为马达的导通电流可能高达100mA，不能通过GPIO直接供电控制（驱动电流不够），所以使用一个MOS管作为功率放大电路。
串联的24欧姆电阻用来调节马达震动强度，减少功耗。
在0欧姆时，马达的启动电流为100mA左右，目前配置的实测电流为36mA。
MOS管输入端的下拉电阻是保证在重启瞬间马达保持静止，因为芯片上电后引脚为高电平，MOS处于导通状态，从而使马达存在短暂的震动。
6.2 线性马达模块线性马达控制复杂，需要用专用的芯片完成（设计中采用了DRV2605驱动芯片）。
芯片与MCU通过I2C总线通信。
线性马达的功能由驱动芯片控制，驱动芯片本身的输入电压范围是2.5V-5.5V。
给驱动芯片的供电电压，设计中使用的是电池供电，而不是DCDC输出的系统电压。
理由是：驱动芯片的工作电压是使用内部的DCDC完成电压转换。
假设DCDC转换效率均为90%，那么使用电池供电，能量效率为90%；使用系统电压供电，效率为90%*90%=81%。
7．电量检测模块电池的电量和电压有对应关系，系统只要检测到电池电压，即可映射成电池剩余电量。
电路如下：电池电压在0-4.2V之间变化，经过四分之一的分压电路，输出电压会在0-1.05V之间变化。
充分利用了nRF51822的ADC量程0-1.2V，并联的电阻用于稳定电压值。
通过仿真可知（蓝色—IN：电池电压、黄色—OUT：测量电压）：电池接入瞬间，大约半秒时间即可完成电容充电，输出的测量电压才是稳定的正确值，所以ROM初始化代码中需要延时一秒后采集电池电压。
8．外部复位模块考虑到防水，外部的复位不能采用低电平复位，否则浸水（包括汗水）就会引起复位脚和系统地短路，触发系统复位。
所以外部复位的功能就是起到电平反转和静电保护。
输入信号通过TVS管（D1）防止静电击穿电路，而后的电容电阻网络用于吸收静电未达击穿电压（6V左右）时的能量。
而后接入的复位芯片完成复位信号延时：当复位信号保持0.4s以上，才向后端输出复位信号，保证系统静电不复位。
这恰恰利用了静电的特性：大电流，高电压，但是持续时间非常短。
9．充电电路模块充电芯片采用了TI的BQ24040，选取该款型号的目的是，能够向MCU提供是否正在充电（CHG_STATE）和是否插入充电器（PG_STATE）的信息（大多数充电IC不提供后者信息）。
充电电流可控，预充电与快速电流比例可控。
目前的参考方案按照18mAh的电池，预充电电流为快速充电电流的40%设计。
充电电压的输入端的TVS管（D2）用于静电保护，齐纳二极管（D3）用于反插保护：一旦电源接反，电流从D3旁路出去，不损坏系统。
