汽车刮水系统电路原理及常见故障检修思路汽车刮水系统是指防雨雪时，挡风玻璃的水清洗系统。
它是驾驶员驾驶安全的一个非常重要的部分。
刮水系统是由刮水器、水泵、刮风线圈、刮风间隙调节器等组成，而这些设备的正常工作，则需要汽车发电电路的支持。
下面就让我们来了解一下汽车刮水系统的电路原理及常见故障检修思路。
一、汽车刮水系统的电路原理汽车刮水系统的电路原理是由车辆电瓶直流电源、操作开关、刮水器正向和反向开关、刮水器、刮水器电动马达和刮水泵组成。
其中开关、电机驱动器和电动机都与车辆电瓶的电压有关。
汽车刮水系统通过驾驶员在起、停车时选择动作指令，将开关信号传递到刮水器电动马达。
刮水器电动马达通过换向器将电源的正负极反向以达到正反转的目的。
刮水泵作为刮水系统的核心部件之一，其驱动力来自电机电源。
二、汽车刮水系统的常见故障检修方法1. 刮水器失灵原因：驾驶员未及时更换使用时间长的刮水器，从而使刮水器失灵。
检修方法：检查刮水器是否扎在刮水器的磁铁上，若发现摆动幅度小，建议更换刮水器。
2. 刮水器抖动或持续停滞原因：这种情况一般是由于刮水器电机输入电压不足或刮水器刮拭间隙不正确，导致刮水器抖动或持续停滞。
检修方法：检查电机输入电压是否稳定，检测电机内阻是否偏大，对刮水器的拭擦间隙进行调整。
3. 刮水泵失灵原因：刮水泵电机失灵，刮水泵的继电器切换失效，管路堵塞等原因导致刮水泵达不到要求的工作效果。
检修方法：首先检查刮水泵电机输电电压是否达到要求，查看是否能驱动电动机正常轮动，同时检查继电器状态。
若继电器工作正常，则按照水泵工作原理查找管路是否堵塞。
总的来说，汽车刮水系统的电路原理和故障检修方法关系到汽车行驶安全，因此在保持这些设备正常工作的同时，也要将检修方法纳入重要的考虑因素之中。
4. 刮水器喷水功能失效原因：这种情况一般是由于刮水泵马达失灵，刮水泵异常没有喷水，管路堵塞等原因导致。
检修方法：首先检查刮水泵电压是否达到要求，查看是否能驱动电动机正常工作。

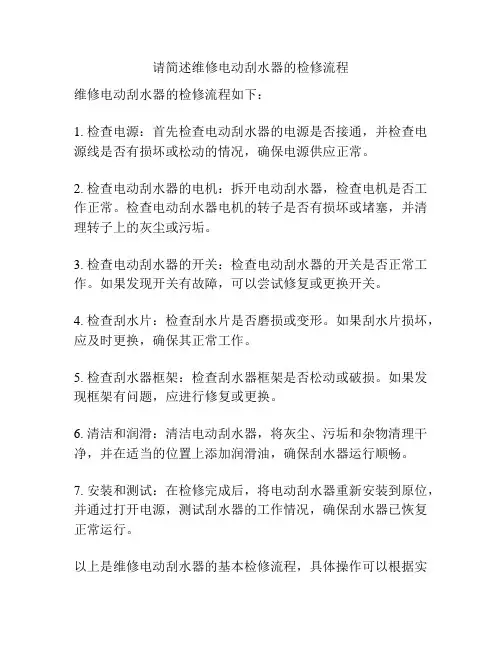

请简述维修电动刮水器的检修流程
维修电动刮水器的检修流程如下：
1. 检查电源：首先检查电动刮水器的电源是否接通，并检查电源线是否有损坏或松动的情况，确保电源供应正常。
2. 检查电动刮水器的电机：拆开电动刮水器，检查电机是否工作正常。
检查电动刮水器电机的转子是否有损坏或堵塞，并清理转子上的灰尘或污垢。
3. 检查电动刮水器的开关：检查电动刮水器的开关是否正常工作。
如果发现开关有故障，可以尝试修复或更换开关。
4. 检查刮水片：检查刮水片是否磨损或变形。
如果刮水片损坏，应及时更换，确保其正常工作。
5. 检查刮水器框架：检查刮水器框架是否松动或破损。
如果发现框架有问题，应进行修复或更换。
6. 清洁和润滑：清洁电动刮水器，将灰尘、污垢和杂物清理干净，并在适当的位置上添加润滑油，确保刮水器运行顺畅。
7. 安装和测试：在检修完成后，将电动刮水器重新安装到原位，并通过打开电源，测试刮水器的工作情况，确保刮水器已恢复正常运行。
以上是维修电动刮水器的基本检修流程，具体操作可以根据实
际情况进行调整。
在进行维修之前，应确保自身具备相关的知识和技能，遵循安全操作规程，以防意外发生。
1汽车刮水器系统简介汽车刮水器系统是指为提高驾驶员对外能见度刮除风窗玻璃外表面上雨水、霜雪和尘埃的安全装置。
主要由操纵开关、雨刮传动机构、雨刮电动机、雨刮片等部分组成。
自动雨刮系统还有雨量传感器和控制单元等。
2汽车刮水器系统的常见故障及原因汽车刮水器系统的常见故障主要体现在两个方面,即机械系统故障和电气系统故障。
在日常生活中,汽车刮水器系统经常出现的故障主要有雨刮不工作、雨刮无间歇工作、雨刮不能自动复位、雨刮工作不受控制等,主要原因分析如下:1)雨刮不工作原因:保险丝断路;雨刮电动机电枢绕组断路、短路或雨刮电动机电刷损坏;雨刮操作开关损坏;连接线路断路和插接器松脱;机械部件卡滞等。
2)雨刮无间歇工作原因:雨刮继电器损坏;雨刮操作开关损坏;连接线路断路或插接器松脱。
3)雨刮不能自动复位原因:自动复位机构损坏;雨刮臂调整不当。
4)雨刮工作不受控制原因:雨刮控制线路异常;雨刮开关损坏;相关系统公共搭铁点接触不良等。
3汽车刮水器系统故障的诊断和排除以一辆某品牌车刮水器不受开关控制故障案例为例,分析汽车刮水器系统故障的诊断和排除。
1)故障现象。
某品牌车行驶里程2000公里,刮水器在不下雨的情况下,有时会出现自动缓慢工作现象,而且不受刮水器开关控制,不能关闭,有时按喇叭也会触发刮水器工作。
2)故障诊断。
对故障现象进行验证发现故障存在,根据故障现象,初步分析故障原因可能存在以下几方面:雨刮控制线路异常;BCM 、雨刮开关损坏;相关系统公共搭铁点接触不良。
首先检查雨刮开关与BCM 、雨刮电机、各个插头及其连线未见松动、针脚异常及进水现象;更换雨刮开关总成、BCM 测试,故障依旧出现[1-2]。
当检查中偶然发现雨刮工作正常时,按行车喇叭雨刮会立即停止、再按又动一下,由此怀疑与喇叭共用的打铁点有接触不良的可能,按喇叭会产生脉冲信号干扰到其它系统。
查阅喇叭控制电路图和雨刮器与洗涤器控制电路图,发现该车的两个行车喇叭分别使用两个分开的搭铁点,右边喇叭的搭铁点(G1008)与前大灯洗涤器共用,而左边喇叭的搭铁点(G1003)是与BCM 以及前雨刮电机等多个系统共用的。
汽车雨刮器不工作故障检修摘要：雨刮器是汽车常用的一个零部件，雨雪天气行驶更是离不开它的保驾护航，有了它才能保持前挡风玻璃的干净整洁，拥有良好的驾驶视线，提高行车的安全性。
汽车雨刮器是安装在风窗上的重要附件，是用来刮除附着在挡风玻璃上的雨雪及灰尘的设备，以改善驾驶人的能见度，提高行车安全。
汽车雨刮系统故障现象很多，归纳起来有雨刮器不工作、工作不良的现象之分。
其原因有可能在机械故障和电路故障两方面。
基于此，文章就汽车雨刮器故障问题展开分析和探讨。
关键词：汽车雨刮器；不工作；故障检修1雨刮器基本结构1.1基本结构组成雨刮器系统总成是由电机、曲柄、连杆、刮臂、刮刷、水箱等六大基本部件组成，其可以通过方向盘摇杆实现低速、高速、停止回位等功能。
根据雨刮器的工作要求，雨刮器的电机轴旋转速度设计为高速、低速两个档位。
当关闭刮水器开关后，电机轴通过自动回位装置停止在固定位置或使雨刮器刮臂停止在初始位置（车辆运行方向的右侧）。
1.2常见雨刮器常见的雨刮大致分为两种类型，有骨的雨刷和无骨的雨刷，这两种雨刷选择哪款好些呢，下面我们一起分析一下。
有骨雨刷，即传统有金属支架的雨刮。
有骨雨刷的原理是通过骨架上的若干支撑点把雨刮片压在玻璃上的，通过电机带动连杆来上下摆动的，雨刮片上的各个支撑点的压力是不容易平均的，这也是它的一大缺点。
传统雨刷力量传递的顺序是：主臂→主压条→二级压条→固持压条→刮片，在使用的过程中，由于有骨雨刷各个支撑点的压力不平均，磨损的程度也是不平均的，容易出现雨刮片和玻璃之间磨擦的噪音，不易刮干净杂质。
无骨雨刮，即无金属支架，所谓无骨雨刮是相对于传统的有支架的雨刮来讲的，无骨雨刷是靠一整根导力条来分散压力，使得刮片各部分的受力均匀，可以减少水痕、擦痕的产生，达到更好的刮刷效果。
无骨雨刷力量传递的顺序是：端头→支架→导条→刮片，它与无骨雨刷的区别是受力方式不同：传统雨刷有多个压力点，而无骨雨刷使用的一体化钢片，受力点比较均匀。
电动刮水器及后窗除雾器的检修要领电动刮水器及后窗除雾器是汽车中非常重要的安全保障装置，它们能够帮助司机清除汽车前挡风玻璃和后挡风玻璃上的水雾和雨水，确保司机能看清道路和其他车辆。
但是，由于常年使用以及恶劣天气条件的影响，刮水器和除雾器可能会出现故障，此时需要对其进行检修。
以下是电动刮水器及后窗除雾器的检修要领。
1. 检查电源首先，需要检查电源是否正常，包括刮水器和除雾器的电线、保险丝和电池电量等。
如果发现电线被割裂或是保险丝熔断，需要及时更换。
如果是电池电量不足，则需要及时充电或更换电池。
2. 检查电动机和传动机构如果电源正常，那么需要检查电动机和传动机构是否正常工作。
通常情况下，电动刮水器和后窗除雾器都有一个电动机驱动刮板或除雾器片的运动。
因此，需要检查电动机是否正常工作，刮板是否能够正常移动。
如果发现电动机有损坏或是传动机构出现故障，那么需要将其更换。
3. 检查刮板或除雾器片如果电动机和传动机构正常工作，但是刮板或除雾器片仍不能正常工作，那么需要检查刮板或除雾器片是否有问题。
刮板或除雾器片通常会被长期使用磨损或老化，因此需要及时更换。
4. 维护和清洁电动刮水器和后窗除雾器的正常工作，需要定期维护和清洁。
应该注意保持雨刮片与风挡玻璃表面的干燥，可以使用干净的毛巾或纸巾清洁。
同时，要保持风挡玻璃表面的清洁，以防止水珠、尘土等污物的堆积对刮水器的正常工作造成影响。
总之，保持刮水器和除雾器的正常工作状态，对于行车安全至关重要。
如果发现问题，一定要及时检修。
把“相关数据”这个词语单独拿出来并不足以说明涉及的领域和具体数据类型，所以我按照选择的主题进行了理解，给出了一个例子，如下：假设我们选择了中国某省的人口数据进行分析，以下是相关数据：1.该省总人口：1000万人；2.男性人口：500万人，女性人口：500万人；3.18岁以下人口：250万人，18-60岁人口：500万人，60岁以上人口：250万人；4.城市人口：600万人，农村人口：400万人；5.外来人口：100万人，本地人口：900万人。
汽车雨刮不工作的检查流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车雨刮不工作检查流程。
1. 检查雨刮保险丝。
找到汽车手册中列出的雨刮保险丝的位置。
汽车雨刮器故障排查与修复指南引言：汽车雨刮器是保证驾驶者在雨天行车时有良好视野的重要设备。
然而，由于常年使用以及外界因素的干扰，汽车雨刮器也经常出现故障。
本文将详细介绍如何排查和修复汽车雨刮器故障，并提供一些常见故障的解决方案。
正文：一、排查步骤：1.确认故障现象：首先，当您发现汽车雨刮器无法正常工作时，应该仔细观察故障现象。
例如，雨刮器是否完全无法启动，刮水效果不佳，刮片有异常噪音等。
准确确认故障现象有助于后续的排查工作。
2.检查雨刮器开关电路：检查雨刮器开关电路是否正常。
可以使用万用表等工具检查开关的通电情况。
如果发现电路有问题，需修复或更换开关。
3.检查雨刮器电机：如果雨刮器开关电路正常，但雨刮器无法运转，那么故障可能出现在雨刮器电机上。
可以使用万用表测量电机的电阻值，如果数值超出正常范围，那么可能需要更换电机。
4.检查刮片和刮水效果：如果发现刮片有断裂、老化或者异常噪音，那么可能需要更换刮片。
同时，还需要检查刮片与挡风玻璃之间的接触情况，确保刮片与挡风玻璃之间没有异物或者留有空隙。
这些因素可能会影响刮水效果。
5.检查雨刮器传动杆：雨刮器传动杆是连接雨刮器电机和刮片的关键部件。
当发现刮片无法正常移动时，需检查传动杆的连杆松动情况和连接螺丝的固定状况。
确保传动杆无松动和断裂。
二、常见故障与解决方案：1.雨刮器无反应或无法启动：可能原因包括开关损坏、电路故障、电机故障等。
首先，检查开关和相关电线连接是否正常。
如果没有问题，那么需进一步检查电机的电路和电源供应是否正常。
最后，如有需要，可以更换电机或维修刮水机构。
2.刮水效果不佳：刮水效果不佳可能是由于刮片老化、弯曲、脱落或与挡风玻璃接触不良所致。
解决方案包括更换刮片、调整刮片角度和清洁挡风玻璃表面。
同时，可以适当添加雨刮液以提高刮水效果。
3.刮片有异响：当刮片使用时间较长后，可能会出现异响问题。
通常情况下，异响是由于刮片的橡胶老化或与挡风玻璃摩擦产生的。
汽车电动雨刮常见故障检修方法雨刮器是用来刮除汽车玻璃上的灰尘、污垢、雨水等，保证驾驶员具有良好的视线，确保行车安全。
本文就电动雨刮常见故障进行分析故障原因，排除故障，确保驾驶员视线良好。
标签：电动雨刮；故障原因；检修1 雨刮器的作用及组成雨刮器是用来刮除汽车玻璃上的灰尘、污垢、雨水及雪花，保证驾驶员具有良好的视线，确保其行驶安全。
一般汽车前窗玻璃上都安装有两个雨刮片，部分汽车在后窗玻璃上也安装有一个雨刮片，一些高档汽车还安装有前照灯雨刮器。
电动雨刮器是由雨刮器电机、减速机构、自动复位机构等组成。
雨刮器控制系统通过电子控制系统不仅可以实现刮水器的延时控制，还可以实现其他一些复杂的控制。
电子控制系统包括一个双速电机和两个限位开关，通过一个手柄开关可以实现以下功能：清洗、刮水、高速刮水、低速刮水、间歇刮水和延时控制。
复杂的电子控制系统还能实现摆动条正压力控制和雨量感应控制。
2 雨刮器常见故障及检修雨刮器常见故障有刮水器不工作、间歇性工作、工作不停、雨刮片不能复位、雨刮片调整不当等。
（1）雨刮器不转动。
雨刮器不转动的原因可能是机械故障，或者是控制电路故障。
检测方法是从雨刮电机上拆下雨刮片机械臂，接通雨刮器，观察雨刮电机运转情况。
若雨刮电机正常工作，说明故障点在机械部分，检查各拉杆、摆杆等是否松动、破损以及变形而引起的卡滞等；若雨刮片拍打玻璃下方排水槽或其中一个刮片低于另一个雨刮片的停止位置，则是雨刮片安装不当引起的；若雨刮电机不运转，先检查保险丝是否烧断、电动机是否正常，其次检查各接线处是否松动或接触不良，是否出现线路短路情况。
（2）雨刮器刮水速度比正常速度慢。
导致雨刮器刮水速度变慢的原因大多数是因接触电阻变大。
若故障表现为所有的速度档都比正常速度慢，应检查电源到刮水器开关之间的电路，主要是中間继电器、熔断器、雨刮器开关连接线端子间的插接器连接是否牢靠，电源供电是否正常。
若电源正常供电，则应检查雨刮器开关中有无接触不良现象；若电源供电回路正常，则应检查雨刮电机的搭铁回路是否正常。
