特⾼压输电系统及其关键技术-资料汇总输电条件：1.变压器——500kV 和750kV 变压器的研制和⽣产，已具备了研制特⾼压变压器的技术基础和条件。
2.避雷器——已经具备研制、⽣产超⾼压避雷器的能⼒。
近⼏年来国产500kV 避雷器已得到了⼴泛应⽤，最近⼜研制完成了750kV ⾦属氧化物避雷器（MOA）的研制，着重研究了避雷器的电位分布、热耗散特性、耐污特性、抗震性能等。
为研制特⾼压MOA 积累了⼀定的经验。
3.绝缘⼦设备——从国内技术⽔平和⽣产能⼒来看，已具备⽣产300kN、400kN、530kN 瓷绝缘⼦和300kN、400kN 玻璃绝缘⼦以及400kN 合成绝缘⼦的能⼒，其中瓷绝缘⼦可⽣产普通型、钟罩型、双伞型、三伞型，玻璃绝缘⼦可⽣产普通型、钟罩型，已有多家单位研制完成了750kV 线路合成绝缘⼦，⼀旦特⾼压⼯程上马，可满⾜特⾼压输电⼯程对绝缘⼦设备的需要。
4.输电线路设备——⽬前国内有⼀部分企业通过改进设备和技术改造，已具备⽣产600-1 400mm2 ⼤截⾯导线的能⼒，部分产品已应⽤于三峡、⼆滩电站等电⼒输出⼯程；⾦具制造能⼒与国外处于同⼀⽔平，有较多企业已⽣产出750kV 线路⾦具产品，部分企业已研制出1150kV 线路配套⾦具，并已应⽤在国内的特⾼压试验线段上；从国内各企业的制造⽔平来看，已具备⼤型铁塔的制造能⼒，可满⾜特⾼压线路杆塔的制造要求。
⽂献：特⾼压输电技术的发展关键技术与关键设备：1、技术因素（1）过电压影响设计防雷、绝缘：过电压、（原因（不同种类⼯频过电压、计算⽅法）：特⾼压交流线路⼯频过电压研究；解决⽅案（⽐如：磁控电抗器）：磁控电抗器对特⾼压输电线路⼯频过电压的抑制作⽤）1. ⾼压导致空⽓电离2. dv/dt过⼤，产⽣强磁场，与线路感应A.容升效应引起的⼯频电压升⾼特⾼压输电线路的容抗远⼤于线路感抗，电容效应尤为显著，必须考虑线路的分布参数特性。
均匀传输线路如图所⽰，图中分别为单位长度线路的电阻、电感、电导和电容。

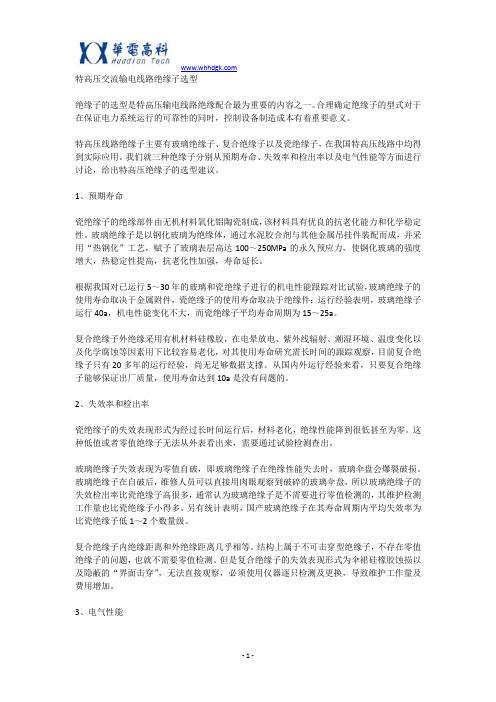

特高压交流输电线路绝缘子选型绝缘子的选型是特高压输电线路绝缘配合最为重要的内容之一。
合理确定绝缘子的型式对于在保证电力系统运行的可靠性的同时，控制设备制造成本有着重要意义。
特高压线路绝缘子主要有玻璃绝缘子、复合绝缘子以及瓷绝缘子，在我国特高压线路中均得到实际应用。
我们就三种绝缘子分别从预期寿命、失效率和检出率以及电气性能等方面进行讨论，给出特高压绝缘子的选型建议。
1、预期寿命瓷绝缘子的绝缘部件由无机材料氧化铝陶瓷制成，该材料具有优良的抗老化能力和化学稳定性。
玻璃绝缘子是以钢化玻璃为绝缘体，通过水泥胶合剂与其他金属吊挂件装配而成，并采用“热钢化”工艺，赋予了玻璃表层高达100～250MPa的永久预应力，使钢化玻璃的强度增大，热稳定性提高，抗老化性加强，寿命延长。
根据我国对已运行5～30年的玻璃和瓷绝缘子进行的机电性能跟踪对比试验，玻璃绝缘子的使用寿命取决于金属附件，瓷绝缘子的使用寿命取决于绝缘件；运行经验表明，玻璃绝缘子运行40a，机电性能变化不大，而瓷绝缘子平均寿命周期为15～25a。
复合绝缘子外绝缘采用有机材料硅橡胶，在电晕放电、紫外线辐射、潮湿环境、温度变化以及化学腐蚀等因素用下比较容易老化，对其使用寿命研究需长时间的跟踪观察，目前复合绝缘子只有20多年的运行经验，尚无足够数据支撑。
从国内外运行经验来看，只要复合绝缘子能够保证出厂质量，使用寿命达到10a是没有问题的。
2、失效率和检出率瓷绝缘子的失效表现形式为经过长时间运行后，材料老化，绝缘性能降到很低甚至为零。
这种低值或者零值绝缘子无法从外表看出来，需要通过试验检测查出。
玻璃绝缘子失效表现为零值自破，即玻璃绝缘子在绝缘性能失去时，玻璃伞盘会爆裂破损。
玻璃绝缘子在自破后，维修人员可以直接用肉眼观察到破碎的玻璃伞盘，所以玻璃绝缘子的失效检出率比瓷绝缘子高很多，通常认为玻璃绝缘子是不需要进行零值检测的，其维护检测工作量也比瓷绝缘子小得多。
另有统计表明，国产玻璃绝缘子在其寿命周期内平均失效率为比瓷绝缘子低1～2个数量级。
目前，在电网输电线路绝缘材质中，钢化玻璃、瓷质、合成绝缘子是主流材质。
各种绝缘子在防污、防雷、抗劣化的性能受材质性能、型式结构的影响而不一样，怎样在不同的环境不同的地区选用不同类型的绝缘子，使其性能达到最大化是一个非常值得关注的问题。
1、绝缘子绝缘子是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。
绝缘子在架空输电线路中起着两个基本作用，即支撑导线和防止电流回地，这两个作用必须得到保证，绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。
2.、绝缘子材质绝缘子材质一般为硅酸盐材料，常见的主要有瓷和钢化玻璃。
瓷是由石英砂、黏土和长石等原料经过球磨、制浆、炼泥、成型、上釉并烧结成的。
玻璃是由石英砂、自云石、长石、右灰石和化工原料经过高温熔融成液体后冷凝而成的一种均质的非晶体。
瓷绝缘子和玻璃绝缘子是由铁帽、钢脚和绝缘件用高标号水泥胶装成一体。
有机复合绝缘子的硅橡胶伞盘为高分子聚合物，芯捧为引拔成型的玻璃纤维增强型环氧树脂棒。
有机合成绝缘子是由硅橡胶伞裙、芯棒和端部金具构成一体。
3、钢化玻璃绝缘子的性能分析玻璃绝缘子有较好的耐电弧和不易老化的优点，并且绝缘子本身具有自洁性能良好和零值自爆的特点。
特别是玻璃是熔融体，质地均匀，烧伤后的新表面仍是光滑的玻璃体，仍具有足够的绝缘性能；对于遭受雷击频率较高的地段，技术角度上讲应该是优先考虑选择的。
近年来，钢化玻璃绝缘子随着制造工艺的改进，盘弪比较大，内褶皱多而深，大大地提高单片绝缘子的爬电距离，这种爬电距离的提高另一效果也提高了绝缘子的十弧电压。
另外，由于钢化玻璃绝缘子的自碎性能，在强电流通过绝缘子串时，首先是钢化玻璃伞群自碎，而绝缘子钠帽不炸裂，钢脚不熔断。
这是钢化玻璃绝缘子一个显著优点。
至于钢化玻璃绝缘子的防污闪性能，根据电网的运行经验来看，实际防污闪能力与绝缘子结构是密切相关的。
浅谈高压架空送电线路绝缘子设计选型摘要：送电线路绝缘子的正确选择和使用，可保证绝缘子的安全稳定运行，从而减少停电和线路的运行维护。
为此，对送电线路绝缘子的种类及特点进行了分析、介绍，提出了正确选择和使用绝缘子的建议。
1.前言近年随着电网发展迅速，35kV以上新建及改造线路工程增长迅猛。
线路使用的绝缘子种类繁多，线路绝缘子性能的优劣直接影响到送电线路运行的可靠性和经济性。
如何科学合理地选用线路绝缘子成为供电运行部门极其关注的问题，也是设计、科研部门研究分析的重要课题。
2.绝缘子作用绝缘子是送电线路绝缘的主体，其作用是悬挂导线并使导线与杆塔、大地保持绝缘。
绝缘子不但要承受工作电压和过电压作用，同时还要承受导线的垂直荷载、水平荷载和导线张力。
因此，绝缘子必须有良好的绝缘性能和足够的机械性能。
3.绝缘子种类送电线路用绝缘子的种类很多，它可以根据绝缘子的结构型式、绝缘介质、连接方式和承载能力大小分类。
按结构型式分为盘形绝缘子和棒形绝缘子。
按绝缘介质分有瓷质绝缘子、玻璃绝缘子、半导体釉和复合绝缘子四种。
按连接方式分有球型和槽型两种。
按承载能力大小分为40、60、70、100、160、210、300、420、550kN等多个等级。
每种绝缘子又有普通型、耐污型、空气动力型和球面型等多种类型。
我国目前在架空送电线路上使用的绝缘子主要有三种，即瓷绝缘子、钢化玻璃绝缘子和复合绝缘子。
3.1瓷绝缘子悬式瓷绝缘子分为普通型(标准伞形)和防污型(钟罩形、双伞形及三伞形)。
绝缘子用瓷是由石英、长石、粘土和氧化铝焙烧而成。
瓷是一种脆性材料，它的抗压强度比抗拉强度大得多。
瓷件表面通常以瓷釉覆盖，以提高其机械强度，防水浸润，增加表面光滑度。
瓷绝缘子特点是机械性能、电气性能良好，产品种类齐全，使用范围广。
缺点是在污秽潮湿情况下，绝缘子在工频电压作用时绝缘性能急剧下降，常产生局部电弧，严重时会发生闪络；绝缘子串或单个绝缘子的分布电压不均匀，在电场集中的部位常发生电晕，产生无线电干扰，并容易导致瓷体老化。
1 绝缘子选型1.1 绝缘子材质我国主要生产的绝缘子主要有盘形瓷绝缘子、盘形玻璃绝缘子及复合绝缘子1.2 各类绝缘子特性绝缘子的性能比较表1-1不同类型线路绝缘子的性能比较3 污区划分3.1 沿线污秽调查3.1.1 走廊沿线污源分布情况本次对待建1000kV特高压中线工程线路走廊沿线进行了污染情况调查。
湖北省境内绝大部分地区为自然污秽，包括生活污染、公路扬尘、农村施用农药、化肥以及烧山积肥的灰尘；工业污秽主要集中在宜城市板桥镇，分布有石灰厂、水泥厂、采石场等重点污源。
河南省境内线路附近分布较多乡镇，主要的自然污秽来自居民区的生活污染和农田施用的化肥等，线路跨越铁路、高速公路、土路若干，加上风沙扬尘等也会对线路造成一定的污染；工业污源主要有采石场、石灰厂、水泥厂、铝铁厂、炼钢厂、火电厂等。
山西省境内沿线分布储煤厂、炼焦厂、炼铁厂、火电厂、砖厂等，小型煤矿区和炼铁高炉更是星罗棋布，大气污染十分严重。
另外1000kV特高压中线工程线路平行或跨越的500kV线路有：斗樊线、双玉Ⅰ、Ⅱ回、樊白Ⅰ、Ⅱ回、姚白线、白郑线、牡嵩线、沁获线、榆临线；跨越铁路七条、已建成高速公路六条、国道和省道若干。
(1) 化工污秽该线路走廊附近的化工污源主要集中在河南省和山西省，主要有沁阳市碳素有限公司(1500万kg/a)、孟县化肥厂(6000万kg/a)、偃师市山化县化工厂、南阳石蜡精细化工厂(12000万kg/a)、南阳市金马石化有限公司(600万kg/a)、长治化工有限公司、钟祥市华毅化工有限公司(18000万kg/a)等。
另外晋城市规划中的野川、马村化工园区，工厂十分集中，规模现在大约为30000万kg/a，随着发展，其规模将进一步扩大。
(2) 冶金污秽冶金污秽主要包括铝厂、炼铁厂、炼钢厂等。
根据调研情况，主要有巩义市回锅镇的铝加工基地、焦作市西向镇的沁阳铝试验厂(5000万kg/a)、西向镇宏达炼钢厂、晋城市泽州县弘鑫冶炼公司(3000万kg/a)以及晋城分布广泛的小型炼铁厂等。
特高压交流线路绝缘配合与绝缘子选型摘要：基于对国内外已开展的交直流特高压输电技术方面的研究成果，分析污区划分及盐密取值方法原则，结合各国特高压电网绝缘子使用情况，对比分析了几种常用绝缘子的污耐压特性、机械特性，最后给出了特高压线路绝缘子的选型建议。
关键词：特高压线路；绝缘配合；绝缘子选型引言合理选择特高压架空线路绝缘水平对特高压线路的安全运行有重要意义，线路的绝缘配合主要包括绝缘子串片数的选择和线路空气间隙的选择。
绝缘子串与线路空气间隙均属于自恢复绝缘，可利用统计法来进行绝缘配合，以期获得较高的经济效益。
国内外超特高压运行经验也表明，污闪是特高压线路外绝缘的主要问题，它严重威胁着输电线路的安全运行。
而且，随着输电电压等级的提高，线路外绝缘的染污放电问题越来越严重。
对于我国来说，由于大气污染严重，可以预见，在将来1000kV输变电设备上，最严重的威胁就是外绝缘问题。
因此对于即将建设的1000kV线路来说，工频电压下绝缘子耐污特性同样是重点考虑的问题。
1000kV输电线路外绝缘水平的选择，是1000kV输电线路设计的关键问题之一。
运行经验证明，不同的绝缘子的积污情况，耐污闪能力，老化性能，机械性能等等相差很大。
考虑到目前1000kV级输电线路将采用8分裂导线的设计，以及国外特高压运行经验，特高压线路至少需要300kN以上的大盘径大吨位绝缘子，因此，调查研究国内各种强度、型式的绝缘子特性，在超高压线路中的运行经验，为保证1000kV线路的安全稳定运行，降低工程造价都具有十分重大的意义。
1 国外特高压线路绝缘配合概况前苏联在1150kV线路建设前几年，对拟建线路所经地区的污秽状况进行了调查。
为了确保线路运行的可靠性，在早期设计阶段沿规划的1150kV线路建立了试验站，专门研究了该线路绝缘子的污秽状况、土壤状况及该区域35～500kV线路的运行经验。
最终确定拟建线路绝缘子在大部分地区应采用15mm/kV的爬电比距，污秽较严重地段取18mm/kV。
1000kV特高压交流输电线路绝缘子片数选择纪新元[摘要]根据近几年科研试验成果，文中列出了各型绝缘子的运行性能比较及其污耐压试验数据及曲线，综合归纳了按污秽条件选择绝缘子片数的方法，并在此基础上，对当前1000kV线路绝缘配置进行了说明。
[关键词]1000kV特高压输电线路污秽试验绝缘子片数选择1 引言1000kV交流特高压输电线路是当前国际上交流最高电压级的输电线路。
早在1985年，前苏联就建成一条1150kV单回路输电线路，总长达1900km，其中约900km按1150kV电压运行，至1991年由于前苏联解体和经济衰退，导致该段线路降压至500kV运行。
日本于1988年开始建设1000kV线路。
共建成两段全长238km的1000kV双回路特高压线路，建成后降压为500kV运行。
其它如美国、意大利和加拿大均建有该电压级的试验线路。
我国从2005年着手研究。
并于2007年开始建设1000kV晋东南—南阳—荆州单回路特高压输电线路，全长约654km。
现正设计1000淮南—上海双回路特高压输电线路，全长约640km。
1000kV交流特高压单、双回输电线路的建设，塔头绝缘设计是关键技术之一，而绝缘子片数选择则是塔头绝缘设计中的重要环节，为此，我国科研及设计单位进行了大量的调查研究及科学试验，取得了一定的成果，为我国特高压线路的设计提供了有力的科学依据。
本文综合了近几年来我国科研、制造及设计单位的研究成果，对1000kV线路绝缘片数的选择进行了论述，供广大读者参考。
2 绝缘子型式选择目前我国输电线路大量使用的绝缘子主要有盘型悬式瓷绝缘子、盘型悬式玻璃绝缘子及复合绝缘子三大类。
现将其运行情况及污闪性能简介如下。
2.1 我国绝缘子运行情况浅述2.1.1 盘型悬式瓷绝缘子盘型悬式瓷绝缘子具有良好的绝缘性能、耐气侯性能及耐热性能。
当然，随着运行时间的增长，其机电性能会有所下降。
此外，零值（老化）绝缘子的存在可导致绝缘水平降低，并可能因雷击及污闪等事故而导致绝缘子串断裂，这就要求应经常检除不良绝缘子。
目前国产瓷绝缘子的平均年老化率低于5/100000。
瓷绝缘子的一大优点是当需要采用防污产品时，可设计成伞盘下表面光滑的双伞型或三伞型，这种形式由于其良好的空气动力学特性，十分有利于刮风条件下的自洁，积污率低，有效地提高了防污能力，特别适合于干旱、少雨和风沙多的污秽场合。
2.1.2 盘型悬式玻璃绝缘子玻璃绝缘子在我国经过40多年的挂网运行，已逐渐占有了一定的市场。
玻璃绝缘子具有长期稳定的机电性能，以及良好的耐振动疲劳、耐电弧烧伤和耐冷热冲击的性能，此外，还具有零值自爆的特点，当然，尤其是投产初期的零值自爆率高是其不足之处。
近几年来，南京电瓷厂生产的玻璃绝缘子年自爆率可达万分之一。
2.1.3 复合绝缘子复合绝缘子具有机电强度高、重量轻、无零值、耐污性能好等优点，在相同爬距及污秽条件下，合成绝缘子的污耐受电压明显高于瓷绝缘子和玻璃绝缘子，而且复合绝缘子价格较瓷或玻璃绝缘子便宜，不易破损，不需零值检测，不需清扫维护。
复合绝缘子在国际上已有30多年的运行经验，经过长期的发展，材料配方不断改善，产品设计逐渐完善，生产工艺趋于成熟，据2000年国际大电网会议公布的调查报告表明，合成绝缘子的损坏率为0.035%.国家电网公司建设运行部和生产技术部于2005年8月提出的《棒形悬式复合绝缘子运行情况调研报告》中对我国复合绝缘在使用中与产品质量有关的事故情况统计见表2-1所示。
与产品质量有关的复合绝缘子事故率2.2 各型绝缘子污闪性能比较现将中国电力科学研究院《1000kV级交流输变电工程绝缘子选型研究》中所列各型绝缘子污闪性能比较示于图2-1。
由图2-1可以看出，复合绝缘子耐污闪性能最好，其次则是三伞型瓷绝缘子。
由以上所述可以看出，盘型悬式瓷绝缘子、盘型悬式玻璃绝缘子及复合绝缘子，其运行经验及污闪性能虽各有差异，但均可满足1000kV 工程的需要。
3 按污秽条件选择绝缘子片数从我国当前的运行情况来看，绝缘子片数选择主要决定于工频污秽条件。
按工频污秽条件选择绝缘子片数通常有两种方法，即：泄漏比距法及污耐压法。
1000kV 线路绝缘子片数选择亦按此选择。
3.1 按泄漏比距法选择绝缘子片数由爬电距离来决定绝缘子的串长，在工程设计中被广泛采用。
由工频电压爬电距离要求的线路每串绝缘子片数应符合下式要求：oe mL K U m l ³（3-1）式中：m ——每串绝缘子片数； U m ——系统额定电压，kV ； λ——爬电比距，cm/kV ；L o ——每片悬式绝缘子的几何爬电距离，cm;K e ——绝缘子爬电距离的有效系数，主要由各种绝缘子爬电距离在试验和运行中提高污秽耐压的有效性确定。
鉴于1000kV线路所选绝缘子片数较多，因此，合理选择有效系数（Ke）值是至关重要的。
武汉高压研究所在《1000kV交流输电线路绝缘子长串污秽特性及污秽外绝缘设计的研究》报告中列出了常压下各型绝缘子单片U50%值及有效系数（K e）值见表3-1所示。
有效系数K e的计算根据表3-1所列试验数据，在1000kV绝缘子片数选择时推荐：轻污区（0、1级污区）：双伞和三伞型绝缘子的有效K e取值为1.0普通型绝缘子的K e取值为0.95；钟罩防污型绝缘子的K e取值为0.9。
中等及以上污区（II经及以上污区），双伞和三伞型绝缘子的有效系数K e取值为0.95；普通型绝缘子的K e取值为0.9；钟罩防污型绝缘子的Ke值为0.85。
3.2 按污耐压法选择绝缘子片数3.2.1 现场污秽度对附盐密度的修正用污耐压法选择绝缘子片数需采用绝缘子串的污耐压试验数据。
鉴于在自然条件下难以取得有代表性的数据，因此，一般均采用实验室的人工污秽试验数据。
实际上，试验室的人工污秽试验用的是纯盐（NaCl），而NGK公司经测试后认为。
我国自然污秽成分主要是石膏盐（CaSO4·2H2O）等成份。
武高所等单位也曾对我国的炼钢（铁）厂、化肥厂、火电厂、水泥厂、炼焦厂等单位排出物的化学成分进行过测试，结果表明，排出物中Ca +、-24SO 离子含量远大于Na +、K +、Mg 2+、-3NO 、Cl -的离子含量。
实验证明，在自然污秽中硫酸钙（CaSO 4）的大量存在，可使绝缘子污闪电压显著提高。
因此，在设计时直接采用绝缘子串的人工污秽实验数据是偏于保守的，特别对1000kV 线路，其影响更为明显，必须予以修正。
CaSO 4的存在对ESDD （附盐密度）的修正可用式（3-2）来表示：a +-=ca c w w w （3-2）式中：W c ——SDD （试验盐密），mg/cm 2; W ——ESDD （附盐密度），mg/cm 2; W ca ——ESDD 中CaSO 4的密度； α——校正系数，可取为0.01mg/cm 2由有关文献得知，若CaSO 4在污秽物中的含量占20%时，则当ESDD 在0.05mg/cm 2及以下时，可不需要修正。
这就是说，在工程设计中，对II 级及以上污区则应进行ESDD 的修正。
为安全计现取CaSO 4含量较小值（20~30%）来进行ESDD 的修正，见表3-2所示。
GB/T16434-1996中ESDD 经CaSO 4修正后的SDD 值由表3-2可以看出，按修正后的SDD 值来选择绝缘子片数（仍查绝缘子人工污秽试验曲线），可使所选绝缘子片数有所减少，而且，污秽越严重，效果越明显。
3.2.2 绝缘子串的人工污秽耐压试验数据为进行1000kV 线路绝缘子片数选择，电科院，武高所等单位均进行了部分绝缘子的长串人工污秽试验，NGK 制造厂也提出了各型绝缘子的人工污秽试验数据分别见表3-3及图3-1、图3-2所示。
长串双层伞型XWP2—160绝缘子人工污秽试验结果（电科院）注：T/B-上表面盐密T对下表盐密B之比；U’i50%和U’i50%—分别为绝缘子每串和每片由升降法确定的50%闪络电压。
NSDD为0.5mg/cm2 c.u.R 1:1图3-1不同绝缘子污闪电压曲线（48片串数据，武高所）图3-2 NGK唐山电瓷有限公司交流绝缘子污秽耐压曲线3.2.3 按污耐压选择瓷（玻璃）绝缘子片数的方法和步骤电科院、武高所及NGK等均提出了按污耐压选择绝缘子片数的方法，大同小异，现综合归纳如下：（1）确定现场污秽度（即确定污秽等级及ESDD/NSDD），并按CaSO4含量进行校正（如本文表3-2所示）；（2）确定单片绝缘子的污闪耐受电压（U N）：U N=（1-Kσ）U50（3-3）式中：U50——单片绝缘子人工污秽试验50%闪络电压，kV；σ——绝缘子人工污秽闪络电压的标准编差系数，一般取0.07~0.08；K——与可靠性有关的系数，一般取 2.05~3.0（对应的可靠性概率为98%~99.99%）（3）进行灰密（NSDD）修正灰密修正与绝缘子人工污秽试验时所用的灰密大小及绝缘子型式有关。
电科院根据表3-3试验，提出灰密修正公式为：K N=1.0(NSDD)-0.09(3-4) 武高所结合FC-400/205污秽试验（48片串），提出其灰密修正公式为：K N=1.0(NSDD)-0.1341(3-5) NGK针对图3-2提出的灰密修正公式为：K N=1.0(NSDD/1.0)-0.12(3-6) 在灰密（ESDD）常用范围内，以上三式相差最大仅3%左右。
（4）进行绝缘子上、下表面不均匀积污比（c.u.R）修正。
绝缘子串人工污秽试验一般均按绝缘子上、下表面积污相同（即1：1）进行，但在实际运行中，绝缘子上、下表面积污是不相同的，因此，必须进行绝缘子人工污耐压值的修正。
武高所、电科院提出的修正公式为：Kd=1-N/n（T/D）（3-7）式中：T/D——上、下表面积污比（c.u.R）；N——常数。
常数N的取值与绝缘子型式有关，对双伞和三伞型绝缘子电科院建议N值取0.17。
对普通型绝缘子，武高所结合FC-400/205绝缘子试验，建议N值取0.055。
NGK公司提出的修正公式为：钟罩型绝缘子：Kd=1.0 (3-8) 外伞型绝缘子：Kd=1-0.55log（c.u.R）在常用积污比范围内，按NGK公式修正要比按电科院、武高所公式修正约大6~12%。
（5）经修正后的耐受电压值（U N′）为：U N′=K N K d U N（3-9）：（6）确定污秽设计目标电压值U′φmaxU′φmax=KUφmax （3-10）——系统最高运行相电压式中：UφmaxK——按系统的重要性考虑的修正系数一般可取1.0~1.3。
（7）按绝缘子污耐压选择绝缘子片数：N=U′φmax/ U N′（3-11）3.3 按污秽条件选择瓷（玻璃）绝缘子片数小结现将按泄漏比距法及污耐压法选择的瓷（或玻璃）绝缘子片数列于表3-4。
