O型橡胶密封圈的参数总汇

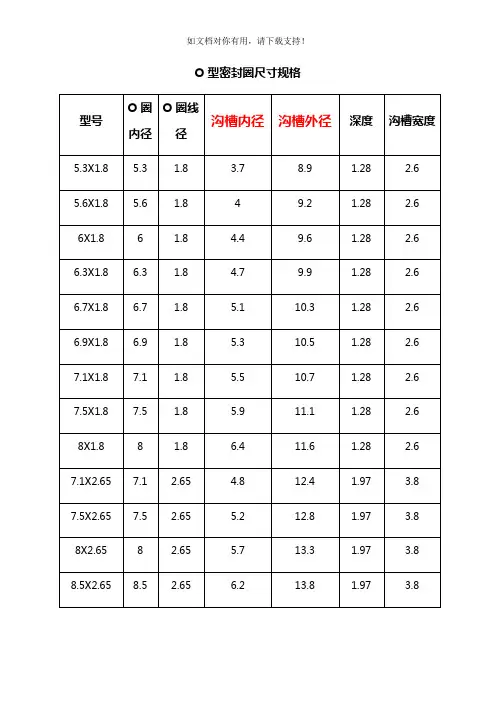

O型密封圈尺寸规格表以下是O型密封圈的尺寸规格表。

该表包括了不同内径和型号的O圈，以及其沟槽内径、沟槽外径、深度和宽度等详细信息。

内径（mm）| 型号 | 径（mm）| 沟槽内径/沟槽外径（mm）| 深度/宽度（mm）5.3 | 1.8 | 1.8 | 3.7/4.8 | 5.3X1.8/1.285.6 | 1.8 | 1.8 | 4.0/5.2 | 5.6X1.8/1.286.0 | 1.8 | 1.8 | 4.4/5.7 | 6.0X1.8/1.286.3 | 1.8 | 1.8 | 4.7/6.2 | 6.3X1.8/1.286.7 | 1.8 | 1.8 | 5.1/8.9 | 6.7X1.8/1.286.9 | 1.8 | 1.8 | 5.3/9.2 | 6.9X1.8/1.287.1 | 1.8 | 1.8 | 5.5/9.6 | 7.1X1.8/1.287.5 | 1.8 | 1.8 | 5.9/9.9 | 7.5X1.8/1.288.0 | 1.8 | 1.8 | 6.4/10.3 | 8.0X1.8/1.287.1 | 2.65 | 1.97 | 5.5/10.7 | 7.1X2.65/1.977.5 | 2.65 | 1.97 | 5.9/11.1 | 7.5X2.65/1.978.0 | 2.65 | 1.97 | 6.2/11.6 | 8.0X2.65/1.978.5 | 2.65 | 1.97 | 8.9/12.4 | 8.5X2.65/2.69.0 | 2.65 | 1.97 | 9.2/12.8 | 9.0X2.65/2.69.5 | 2.65 | 1.97 | 9.6/13.3 | 9.5X2.65/2.610.0 | 2.65 | 1.97 | 9.9/13.8 | 10.0X2.65/2.610.6 | 2.65 | 1.97 | 10.3/14.3 | 10.6X2.65/2.611.2 | 2.65 | 1.97 | 10.5/14.8 | 11.2X2.65/2.611.8 | 2.65 | 1.97 | 10.7/15.3 | 11.8X2.65/2.612.5 | 2.65 | 1.97 | 11.1/15.9 | 12.5X2.65/2.613.2 | 2.65 | 1.97 | 11.6/16.5 | 13.2X2.65/2.614.0 | 2.65 | 1.97 | 12.4/17.1 | 14.0X2.65/2.615.0 | 2.65 | 1.97 | 12.8/17.8 | 15.0X2.65/2.616.0 | 2.65 | 1.97 | 13.3/18.5 | 16.0X2.65/2.617.0 | 2.65 | 1.97 | 13.8/19.3 | 17.0X2.65/2.618.0 | 2.65 | 1.97 | 14.3/20.3 | 18.0X2.65/2.619.0 | 2.65 | 1.97 | 14.8/21.3 | 19.0X2.65/2.620.0 | 2.65 | 1.97 | 15.3/22.3 | 20.0X2.65/2.621.2 | 2.65 | 1.97 | 15.9/23.3 | 21.2X2.65/2.6上表列出了不同内径和型号的O型密封圈的详细尺寸规格，包括沟槽内径、沟槽外径、深度和宽度等信息。

O型密封圈尺寸规格O型橡胶密封圈由一个低磨擦的填充聚四氟乙烯（PTFE环和0形橡胶密封圈组合而成，0形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。

PTFE摩擦系数小，动静摩擦系数相近。

适用于高低速往复运动及高压系统的油缸活塞杆密封。

采用两个阶梯圈密封，可达到零泄露。

0型橡胶密封圈材料0型橡胶密封圈的材料：阶梯圈为填充聚四氟乙烯PTFE0型橡胶密圭寸圈特征2、安装方便由于0型橡胶密封圈本身及安装部位结构都极其简单，且已形成标准化，因此安装更换都非常容易。

3、适用范围广通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及各种化学介质有效的密封作用。

温度使用范围广—60C〜+220 C）,固定使用时压力可达1500Kg/cm2（与补强环并用）4、种类丰富适合各种用途材料，尺寸和沟槽都已标准化，应用范围0型橡胶密封圈广泛用于内燃机车、汽车、拖拉机、工程机械、机床及各种液压气动元件等密封，可承担固定、往复和旋转运动的密封，在机械产品的密封中0型橡胶密封圈占50%以上。

根据需要，可生产用于耐高温、低温真空、高压和不同介质的各种特殊用途密封圈及异形橡胶密封制品。

安装0形圈（0型橡胶密封圈）的安装注意事项一、安装0形圈（0型橡胶密封圈）的要求在安装0形圈（0型橡胶密封圈）之前，检查以下各项：1引入角是否按图纸加工锐边是否倒角或倒圆；2内径是否去除毛刺表面有无污染；3密封件和零件是否已涂抹润滑脂或润滑液（要保证弹性体的介质相容性，推荐用所密封的液体来润滑）；4不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌二、手工安装0形圈（0型橡胶密圭寸圈）:1使用无锐边的工具；2保证0形圈（0型橡胶密封圈）不扭曲，不得过量拉伸0形圈（0型橡胶密封圈）;3尽量使用辅助工具安装0形圈（0型橡胶密封圈），并保证正确定位；4对于用密圭寸条粘接成的0形圈（0型橡胶密圭寸圈），不得在连接处拉伸。

三、安装螺丝、花键等1当0形圈（0型橡胶密封圈）拉伸后，要通过螺丝、花键、键槽等时，必须使用安装心轴。

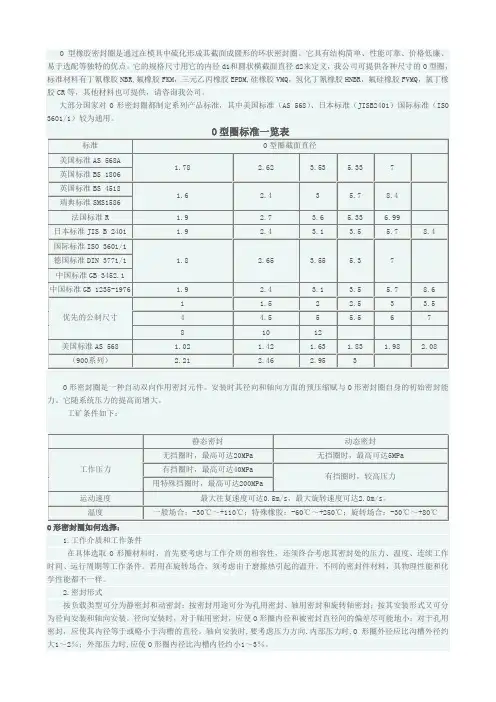

O型密封圈的技术数据及选择方法
o型密封圈是一种截面为圆形的橡胶圈，因其截面为o型，故称其为o型密封圈。

是液压与气压传动系统中使用最广泛的一种。

通常在台企、日企叫做oring。

o型密封圈是具有圆形截面的环行橡胶密封圈.主要用于机械部件在静态条件下防止液体和气体介质的泄露.在某些情况下.o型密封圈还能用做轴向往复运动和低速旋转运动的动态密封元件.根据不同的条件,可分别选择不同的材料与之相适应.
o型密封圈通常选用时要尽量选用大截面的o圈.在相同间隙的情况下.o型密封圈被挤入间隙的体积应当小于其被挤入的最大允许值。

对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。

o型圈是一种双向作用密封元件。

安装时径向或轴向方面的初始压缩，赋予o型圈自身的初始密封能力。

由系统压力而产生的密封力与初始密封力合成总的密封力，它随系统压力的提高而提高。

o型圈在静密封场合，显示了突出的作用。

然而，在动态的适当场合中，o型圈也常被应用，但它受到密封处的速度和压力的限制。

技术数据压力：
速度：
静态场合最大往复速度可达0.5m/s
无挡圈时，最大可达到压力20mpa最大旋转速度可达2.0m/s
有挡圈时，最大可达到压力40mpa
介质与温度：
有特殊挡圈时，最大可达到压力200mpa见《橡胶密封件原料特性表》
动态压力
最大压缩量：
无挡圈时，往复运动最大可达5mpa静密封：o型圈直径的20% 有挡圈时，较高压力动密封：o型圈直径的30%。

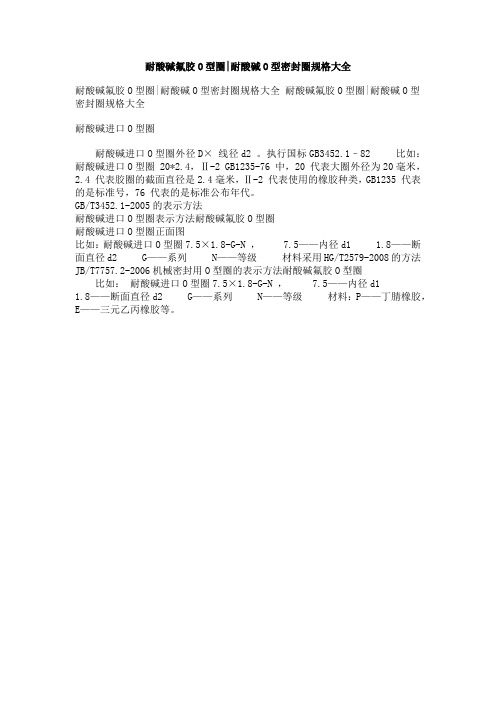

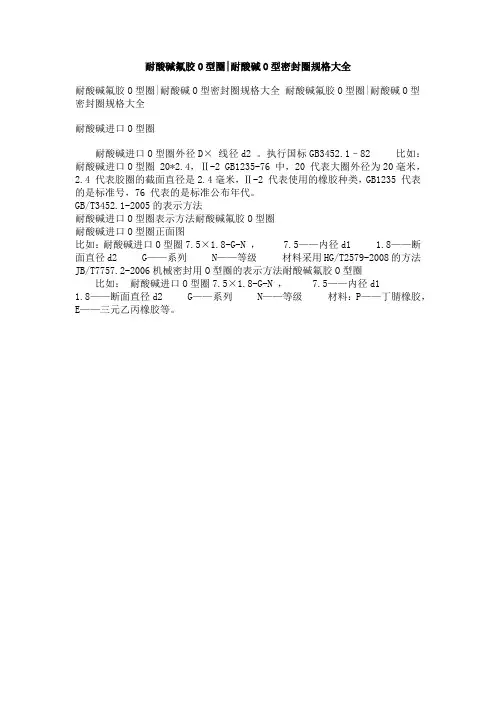

耐酸碱氟胶O型圈|耐酸碱O型密封圈规格大全
耐酸碱氟胶O型圈|耐酸碱O型密封圈规格大全耐酸碱氟胶O型圈|耐酸碱O型密封圈规格大全
耐酸碱进口O型圈
耐酸碱进口O型圈外径D× 线径d2 。

执行国标GB3452.1–82 比如：耐酸碱进口O型圈 20*2.4，Ⅱ-2 GB1235-76 中，20 代表大圈外径为20毫米，2.4 代表胶圈的截面直径是2.4毫米，Ⅱ-2 代表使用的橡胶种类，GB1235 代表的是标准号，76 代表的是标准公布年代。

GB/T3452.1-2005的表示方法
耐酸碱进口O型圈表示方法耐酸碱氟胶O型圈
耐酸碱进口O型圈正面图
比如：耐酸碱进口O型圈7.5×1.8-G-N ，7.5——内径d1 1.8——断面直径d2 G——系列N——等级材料采用HG/T2579-2008的方法JB/T7757.2-2006机械密封用O型圈的表示方法耐酸碱氟胶O型圈比如：耐酸碱进口O型圈7.5×1.8-G-N ，7.5——内径d1
1.8——断面直径d2 G——系列N——等级材料：P——丁腈橡胶，E——三元乙丙橡胶等。

2fn0f0c2d CHESTERTON盘根系列。

O形橡胶密封圈 Prepared on 24 November 2020前言〇形橡胶密封圈是高压开关设备常用的密封件。

为了指导和方便产品设计，制定本标准。

本标准给出了〇形橡胶密封圈的材料、质量要求以及〇形圈的选用规格等。

本标准首次发布，2005年5月20日实施。

本标准由高压开关公司技术处提出、起草、归口并负责解释。

〇形橡胶密封圈1范围本标准规定了高压开关产品用〇形橡胶密封圈的材料、技术要求、检验以及〇形圈的尺寸、规格、标志和包装、运输与储存。

本标准适用于六氟化硫开关产品设计。

2规范性应用文件GB1235 〇形橡胶密封圈3基本尺寸与规格〇形圈基本尺寸与规格见图1和表5。

(D:公称外径、d：公称内径、d1:实际内径、d：断面直径)图1 〇形橡胶密封圈4材料4.1SF6开关设备用〇形橡胶密封圈材料见表1。

表1 SF开关设备用〇形橡胶密封圈材料6材料名称工作条件适用范围混炼胶 427 耐SF6分解气体、耐油、耐光、耐臭氧、一般地区SF6开关设备用〇形密封圈工作温度－20℃～+80℃●混炼胶518 耐油、耐寒、工作温度－40℃～+80℃适用于高寒地区SF6开关设备用〇形密封圈混炼胶HX 807 耐SF6分解气体、耐大气老化、耐低温, SF6开关设备用〇形密封圈（不耐油）永久变形小、不耐油、工作温度－40℃～+80℃注：表中“●”材料为推荐采用的牌号。

混炼胶 427、518材料性能见表2。

混炼胶HX 807材料性能见表3。

表2混炼胶 427、518材料性能项目单位性能指标混炼胶 427●混炼胶518硬度（邵尔Ａ）度70±５73±３扯断强度≥ＭＰa14±２常扯断伸长率≥ %300 200±40 态密度g／cm３１.27±试拉伸应力（100%伸长）≤ＭＰa±验扯断永久变形（150%伸长）≤%２±ＴＲ试验（ＴＲ５０／１０）℃－±破裂强度≥㎏f ±40硫化橡胶液体试验准 -5～+10 准 +40～+110 0～±10 （体积法）－油油扯断永久变形率≤% ±TR试验（TR 50/10）℃ -43 ℃以下低温性能试验 10MPa,-55℃～﹢57℃泄漏试验－无泄漏恒定形变压缩永久变形率（100℃×70h）%永久变形≤ 45 15在100℃×24h下加热后，室 -40℃下压缩25%，温冷却4h以上，再在-30℃ 22h后从试验工具中下放入试验工具中压缩25%，取出，在-40℃下放低温压缩变形 168h后取出放置30min,弹性置30min ，弹性恢复恢复为65%以下为40%以下腐蚀及粘着 70℃±1℃无腐蚀，金属表面变色不试验判定为腐蚀24℃±3℃×72h 湿度92%负荷9~ 无腐蚀耐臭氧试验臭氧浓度50±5pphm5℃×14d 无开裂低温弯曲 -40℃×5h冷却2个试样试验不龟裂表3 混炼胶HX 807材料性能项目单位性能指标密度（23℃）g／cm３±定伸强度ＭＰa 10～20 撕裂强度ＭＰa 5～8 拉伸应力（100 % 伸长） % ～扯断伸长率% 150～300加压应变力（直径为10mm、在15% 时 N 50～60每1cm长度）在25% 时 110～130100℃×22d 5～10恒定形变压缩永久变形（压缩25%） 100℃×70d % 10～20100℃×30d 20～30回弹性 % 35～45 硬度（邵尔A）度 70±5硬度变化率±2热老化稳定性（70℃×30d）定伸强度变化率% ±5扯断伸长变化率±10火焰性能—燃烧水样萃取物的导电性≤μs/cm 20腐蚀作用（对银铜铅）—无腐蚀耐候性（紫外线光、热空气）—良好耐水（冷水、热水、饱和蒸汽）—良好耐臭氧（紫外线拉伸30%）＞360d —良好耐矿物油、芳香剂、氯化物、碳氢化合物—劣5技术要求5.１〇形圈表面不允许有目视可见的气孔、杂质和凹凸缺陷。

O型密封圈尺寸规格一、安装O形圈(O型橡胶密封圈)的要求在安装O形圈(O型橡胶密封圈)之前，检查以下各项：1.引入角是否按图纸加工锐边是否倒角或倒圆;2.内径是否去除毛刺表面有无污染;3.密封件和零件是否已涂抹润滑脂或润滑液(要保证弹性体的介质相容性，推荐用所密封的液体来润滑);4.不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌。

二、手工安装O形圈(O型橡胶密封圈)：1.使用无锐边的工具;2.保证O形圈(O型橡胶密封圈)不扭曲，不得过量拉伸O形圈(O型橡胶密封圈);3.尽量使用辅助工具安装O形圈(O型橡胶密封圈)，并保证正确定位;4.对于用密封条粘接成的O形圈(O型橡胶密封圈)，不得在连接处拉伸。

三、安装螺丝、花键等1.当O形圈(O型橡胶密封圈)拉伸后，要通过螺丝、花键、键槽等时，必须使用安装心轴。

该心轴可以用较软、光滑的金属或塑料制成，不得有毛刺或锐边。

2.安装压紧螺丝时，应对称旋紧螺丝，不得按方向顺序旋紧。

一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用，往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。

②、用作气动装置的密封时，必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

O型密封圈装配参数（一）拉伸量各种O形圈橡胶材料的硬度与工作压力的关系注：旋转运动工作压力一般不超过0.4 Mpa,硬度选择在(70±5)度;超出0.4 Mpa则按特殊密封装置设计。

日本JISB 2406－1991 推荐的O形圈密封的最大间隙/mm美国SAEJ120A－1968 推荐的O形圈的最大封间隙值/mmO形圈的截面直径和轴的转速关系NBR胶料硬度与耐压能力之间的关系O型密封圈装配参数（二）压缩率O型圈密封圈简称O型圈，是一种截面形状为圆形的橡胶圈。

O型密封圈是液压、气动系统中使用最广泛的一种密封件。

O型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。

它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。

O型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。

O型密封圈是典型的挤压型密封。

O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。

O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。

2.1．压缩率压缩率W通常用下式表示：W=（d0-h）/d0 ×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。

从以上这些因素不难发现,他们相互之间存在矛盾。

压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。

而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。

O型橡胶密封圈规格（GB1235-76）材料：丁腈（NBR）GB12325-76标准O型圈尺寸标记方法：外径x截面O型橡胶密封圈规格（GB1235-76）材料：丁腈（NBR）GB12325-76标准O型圈尺寸标记方法：外径x截面适用于有机械振动和介质脉动的工作环境。

耐震压力表可测量无爆炸危险、无结晶体、不凝固以及对铜合金不起腐蚀作用的液体、气体、蒸汽等介质的压力。

YN-100B不锈钢耐震压力表规格示意□ - □□□□ YN 系列耐振压力表 - 60 - 压力表直径为 60 毫米 100 - 压力表直径为 100 毫米 150 - 压力表直径为 150 毫米 200 - 压力表直径为 200 毫米Z 轴向 T 带边 Q 前边主要技术参数产品型号 YN-60 YN-100 YN-150 YN-200 公称直径Ф60 Ф100 Ф150 Ф200 接头螺纹 M14×1.5 M20×1.5 精确度等级 1.5；2.5 1.0；1.5 测量范围（MPa) 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4； 0～6； 0～10；0～16；0～25； 0～40；0～60；耐振等级 V.H.4 使用环境条件温度-40～70℃；相对温度≤85% 仪表执行标准：GB/T1226-2001，Q/320211 DGH01-2003 全不锈钢压力表使用工作温度：-40℃~70℃；全不锈钢耐震压力表使用工作温度：-25℃~70℃工作环境振动频率不大于25Hz，振幅不大于1mm通用的意义有这些，但具体到不同的厂家还有不同的含意在仪表型号表示中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等．我们常用的有：ＹＴＦ表示不锈刚压力表 ') ，ＹＡ表示氨用压力表 ') ，ＹＸＣ表示电接点压力表 ') ，ＹＺ表示真空压力表 ') ，ＹＹ表示乙炔压力表 ') ，ＹＯ表示耐热压力表 ') ，ＹＨ表示氢气压力表 ') 等等YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备.还适用于无腐蚀性（YQ系列）或有腐蚀性（YQF系列）的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备。

O型橡胶密封圈的参数总汇O型橡胶密封圈的参数总汇1、O型橡胶密封圈的标记方式：O型橡胶密封圈的标记方式有两种：A—表示宇航用型，G—表示通用型。

O型橡胶密封圈的标记方式以O型橡胶密封圈截面积直径代号和O型橡胶密封圈的内径代号来表示。

2、O型橡胶密封圈的的各种参数列表如下：（m m)内径O型橡胶密封圈的截面直径内径O型橡胶密封圈的截面直径1.802.653.555.307.001.802.653.555.307.001.80X—通用型规定的规格O—宇航型用地规格—通用型和与航型公用的规格22.42.0023.62.2425.02.5025.82.8026.3.1528.03.5530.03.7531.5O4.0032.54.50O33.5O4.8734.55.0035.5O5.1535.30O37.5O5.6038.5O6.00O38.7O 6.3040.0O6.7041.2O6.90O42.57.1043.7O7.5045.0O8.00O46.28.5047.5O8.7548.79.00O50.09.50O51.510.0O53.0O10.654.511.256.0O11.858.012.560.0O13.261.514.0O63.0O15.0O65.016.0O67.0O17.0O69.018.071.0O19.073.020.075.0O21.277.5(m m)内径O型橡胶密封圈的截面直径内径O型橡胶密封圈的截面直径1.803.555.307.001.802.653.555.307.00 80.0X236X X 82.5X243X X 85.0X250X X 87.5X258X90.0X265X92.5X272X95.0X280X97.5X290X100X300X103X307X106X315X109X325X112X335X115X345X118X355X122X365X125X375X128X387X132X400X136X412140X425145X437150X450X 155X462X 160X475X 165X487X 170X500X 175X515X 180X530X 185X545X 190X560X 195X580X 200X600X 206X615X 212X630X 218X650X 224X670X 230X X。

O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封材料，广泛应用于各种机械设备中，用于防止液体或气体的泄漏。

为了确保O型密封圈的正常工作，需要准确了解其沟槽尺寸数据及相关技术数据。

本文将详细介绍O型密封圈沟槽尺寸数据及技术数据，以帮助读者更好地了解和应用O型密封圈。

一、O型密封圈沟槽尺寸数据1. O型密封圈沟槽截面形状：O型密封圈的沟槽一般为圆形截面，以确保密封效果。

沟槽的截面形状应符合标准要求，常见的有圆形、方形等。

2. O型密封圈沟槽尺寸参数：O型密封圈沟槽的尺寸参数包括内径（ID）、外径（OD）、沟槽宽度（W）等。

这些尺寸参数需要根据具体的应用需求和密封性能要求进行设计和选择。

3. O型密封圈沟槽尺寸公差：为了确保O型密封圈的安装和密封效果，沟槽尺寸的公差也需要进行控制。

常见的公差包括径向公差、周向公差等。

二、O型密封圈技术数据1. O型密封圈材料：O型密封圈的材料通常选择橡胶或聚氨酯等弹性材料。

不同的材料具有不同的耐温、耐腐蚀和耐磨损性能，需要根据具体的工作环境选择合适的材料。

2. O型密封圈硬度：O型密封圈的硬度对其密封性能和使用寿命有着重要影响。

硬度过高或过低都会影响密封效果，一般选择硬度在60-90度之间的O型密封圈。

3. O型密封圈耐温性能：O型密封圈的耐温性能是指其在不同温度下的工作能力。

不同材料的O型密封圈具有不同的耐温范围，需要根据实际工作温度选择合适的材料。

4. O型密封圈耐腐蚀性能：O型密封圈在某些特殊工作环境下可能会受到腐蚀的影响，因此需要选择具有良好耐腐蚀性能的材料。

5. O型密封圈压缩变形率：O型密封圈在安装时需要经历一定的压缩变形，以确保密封效果。

压缩变形率是指O型密封圈在压缩过程中的变形程度，需要根据具体的密封要求进行选择。

6. O型密封圈使用寿命：O型密封圈的使用寿命与其材料、硬度、工作环境等因素有关。

一般情况下，O型密封圈的使用寿命在数年至数十年之间。
