简支梁的周期计算

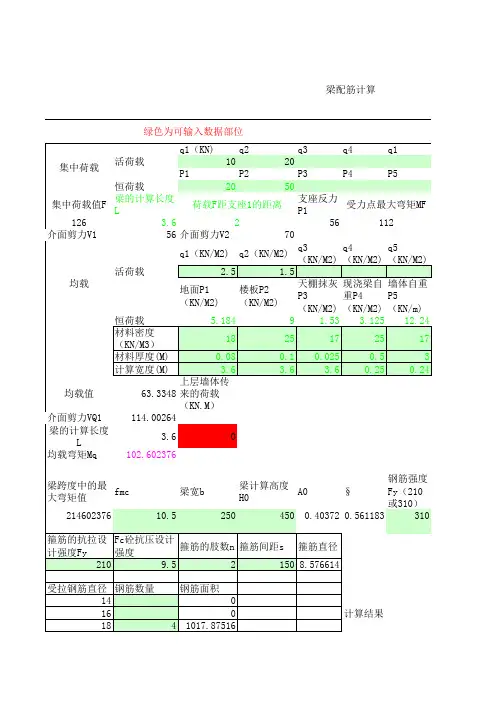

q1（KN)q2q3q4q1活荷载1020P1P2P3P4P5恒荷载2050集中荷载值F梁的计算长度L支座反力P11263.656介面剪力V156介面剪力V270q1（KN/M2)q2（KN/M2)q3（KN/M2)q4（KN/M2)q5（KN/M2)活荷载2.51.5地面P1（KN/M2)楼板P2（KN/M2)天棚抹灰P3（KN/M2)现浇梁自重P4（KN/M2)墙体自重P5（KN/m)恒荷载5.18491.533.12512.24材料密度（KN/M3）1825172517材料厚度(M)0.080.10.0250.53计算宽度(M)3.63.63.60.250.24

均载值63.3348上层墙体传来的荷载（KN.M）介面剪力VQ1114.00264梁的计算长度L3.60均载弯矩Mq102.602376

梁跨度中的最大弯矩值fmc梁宽b梁计算高度H0A0§钢筋强度Fy（210或310）21460237610.52504500.403720.561183310

箍筋的抗拉设计强度FyFc砼抗压设计强度箍筋的肢数n箍筋间距s箍筋直径2109.521508.576614

受拉钢筋直径钢筋数量钢筋面积1401601841017.8751620002231140.39717受力点最大弯矩MF112梁配筋计算

计算结果均载集中荷载

荷载F距支座1的距离2绿色为可输入数据部位25-19.8925953介面剪力V184.00264红色部位应为负数时的钢筋数量为计算结果F(kn/m)使用系数F301.442F(kn/m)701.284

受力开间计算Q(kn/m)使用系数Q4.216.81.423.52墙面抹灰自重P6P

2.133.1791.239.81481430.05

受拉钢筋面积As（mm2）2138.38

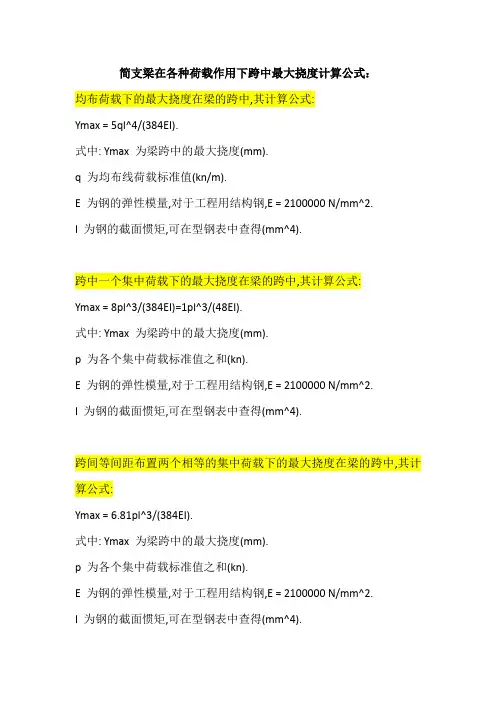

简支梁在各种荷载作用下跨中最大挠度计算公式：

均布荷载下的最大挠度在梁的跨中,其计算公式:

Ymax = 5ql^4/(384EI).

式中: Ymax 为梁跨中的最大挠度(mm).

q 为均布线荷载标准值(kn/m).

E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.

I 为钢的截面惯矩,可在型钢表中查得(mm^4).

跨中一个集中荷载下的最大挠度在梁的跨中,其计算公式:

Ymax = 8pl^3/(384EI)=1pl^3/(48EI).

式中: Ymax 为梁跨中的最大挠度(mm).

p 为各个集中荷载标准值之和(kn).

E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.

I 为钢的截面惯矩,可在型钢表中查得(mm^4).

跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式:

Ymax = 6.81pl^3/(384EI).

式中: Ymax 为梁跨中的最大挠度(mm).

p 为各个集中荷载标准值之和(kn).

E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.

I 为钢的截面惯矩,可在型钢表中查得(mm^4). 跨间等间距布置三个相等的集中荷载下的最大挠度,其计算公式:

Ymax = 6.33pl^3/(384EI).

式中: Ymax 为梁跨中的最大挠度(mm).

p 为各个集中荷载标准值之和(kn).

E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.

I 为钢的截面惯矩,可在型钢表中查得(mm^4).

悬臂梁受均布荷载或自由端受集中荷载作用时，自由端最大挠度分别为的,其计算公式:

Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI).

q 为均布线荷载标准值(kn/m). ;p 为各个集中荷载标准值之和(kn).

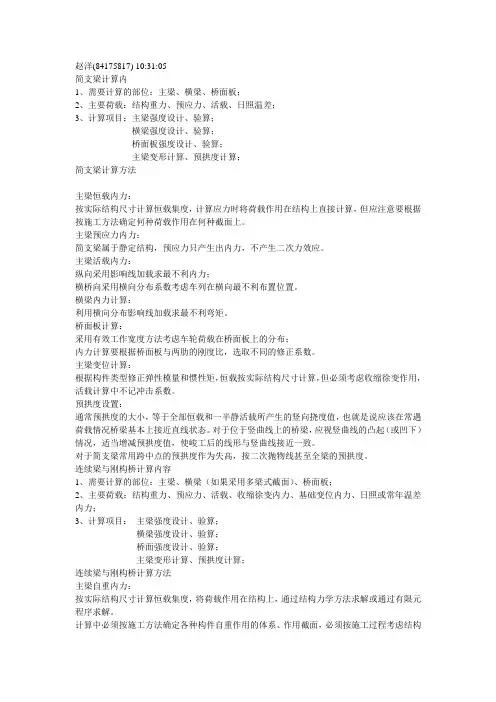

赵洋(84175817) 10:31:05

简支梁计算内

1、需要计算的部位：主梁、横梁、桥面板；

2、主要荷载：结构重力、预应力、活载、日照温差；

3、计算项目：主梁强度设计、验算；

横梁强度设计、验算；

桥面板强度设计、验算；

主梁变形计算、预拱度计算；

简支梁计算方法

主梁恒载内力：

按实际结构尺寸计算恒载集度，计算应力时将荷载作用在结构上直接计算，但应注意要根据按施工方法确定何种荷载作用在何种截面上。

主梁预应力内力：

简支梁属于静定结构，预应力只产生出内力，不产生二次力效应。

主梁活载内力：

纵向采用影响线加载求最不利内力；

横桥向采用横向分布系数考虑车列在横向最不利布置位置。

横梁内力计算：

利用横向分布影响线加载求最不利弯矩。

桥面板计算：

采用有效工作宽度方法考虑车轮荷载在桥面板上的分布；

内力计算要根据桥面板与两肋的刚度比，选取不同的修正系数。

主梁变位计算：

根据构件类型修正弹性模量和惯性矩，恒载按实际结构尺寸计算，但必须考虑收缩徐变作用，活载计算中不记冲击系数。

预拱度设置：

通常预拱度的大小，等于全部恒载和一半静活载所产生的竖向挠度值，也就是说应该在常遇荷载情况桥梁基本上接近直线状态。对于位于竖曲线上的桥梁，应视竖曲线的凸起（或凹下）情况，适当增减预拱度值，使峻工后的线形与竖曲线接近一致。

对于简支梁常用跨中点的预拱度作为失高，按二次抛物线甚至全梁的预拱度。

连续梁与刚构桥计算内容

1、需要计算的部位：主梁、横梁（如果采用多梁式截面）、桥面板；

2、主要荷载：结构重力、预应力、活载、收缩徐变内力、基础变位内力、日照或常年温差内力；

3、计算项目： 主梁强度设计、验算；

横梁强度设计、验算；

桥面强度设计、验算；

主梁变形计算、预拱度计算；

简支梁的周期计算

简支梁是一种较为常见的结构形式，其两个端点可以完全自由地旋转，不受约束。这种结构梁比较简单，可以用一维振动理论来描述和计算。

简支梁的自由振动方程可以表示为：

m* d²u/dt² + k* u = 0

其中，m是梁的质量，k是梁的刚度，u是梁的挠度，t是时间。这是一个二阶线性常微分方程，可以通过解特征方程来得到解析解。

由于此处要求大于1200字，我将分几个方面来详细讲解简支梁的周期计算。

1.导出简支梁的振动方程

2.计算简支梁的自然频率

3.计算简支梁的周期

首先，我们可以从简支梁的振动方程出发，推导得到简支梁的自然频率。自然频率是梁在自由振动时的频率，是梁固有的特性。可以用公式表示为：

ω=√(k/m)

其中，ω是自然频率，k是梁的刚度，m是梁的质量。

接下来，我们可以用自然频率来计算简支梁的周期。周期是一个完整振动周期所需的时间，可以用公式表示为：

T=2π/ω 其中，T是周期，ω是自然频率。

对于简支梁，刚度k和质量m可以通过结构的几何形状和材料性质来确定。例如，对于均匀截面的简支梁，可以用梁的截面面积A、杨氏模量E和长度L来计算刚度k和质量m。

刚度k可以通过以下公式计算：

k=3EI/L³

其中，E是杨氏模量，I是梁截面的惯性矩，L是梁的长度。

质量m可以通过以下公式计算：

m=ρAL

其中，ρ是梁的密度，A是梁的截面面积，L是梁的长度。

通过上述方法，我们可以计算出简支梁的自然频率ω和周期T。

需要注意的是，上述计算方法适用于假设简支梁是线性弹性结构的情况。对于非线性情况，计算方法会有所不同。此外，简支梁的几何形状和材料特性也会对周期的计算结果产生影响。

在实际工程中，为了保证结构的安全性和可靠性，设计时通常会将简支梁的自然频率控制在一定范围内。频率过高或过低都可能导致结构出现问题，例如共振或不够刚性。

综上所述，简支梁的周期计算是工程设计中的重要问题。通过推导梁的振动方程，计算自然频率和周期，可以帮助工程师合理地确定梁的材料和几何形状参数，确保结构的安全性和可靠性。同时，需要注意简支梁的非线性和实际工程特性，以得到准确的计算结果。
