常见LVDS屏接口定义讲解

很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS屏？总是很难搞清出。如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。以下方法是个人认识，不足之处请大家谅解。

（1）TTL屏接口样式：

D6T（单6位TTL）：31扣针，41扣针。对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。

S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。主要为台式机的14寸，15寸液晶屏。

D8T（单8位TTL）：很少见

S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）

（2）LVDS屏接口样式：

D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）

D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）

S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）

S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）

（3）RSDS屏接口样式:

50排线，双40排线，30＋50排线。主要为台式机（15寸，17寸）液晶屏。

上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面

Pin Symol Description

1 VDD Power supply3.3 3.3V供电

2 VDD Power supply3.3 3.3V供电

3 GND Ground 地

4 GND Ground 地

5 RIN0- Receiver signal(-) 一组数据0-（1）

6 RIN0+ Receiver signal(+) 一组数据0+（2）

7 GND Ground 地

8 RIN1- Receiver signal(-) 一组数据1-（3）

9 RIN1+ Receiver signal(+) 一组数据1+（4）

10 GND Ground 地

11 RIN2- Receiver signal(-) 一组数据2-（5）

12 RIN2+ Receiver signal(+) 一组数据2+（6）

13 GND Ground 地

14 CLK CLOCK 一组时钟信号

15 CLK CLOCK 一组时钟信号

16 GND Ground 地

17 NC 空脚

18 NC 空脚

19 GND Ground 地

20 GND Ground 地 在屏的接口定义中我们看出液晶屏的供电为3.3V供电

出现了RIN单组数据中有0正0负1正1负2正2负 单组6条数据线的接口

所以我们说这个就是20针单6位的屏

下面我们在以一个30片插双8位的屏接口定义让大家学习一下

（列CLAA170EA02）

Pin No. of

used connector symbol Function

1 RXO0- minus signal of odd channel 0(LVDS) 第一组数据1

2 RXO0+ plus signal of odd channel

0(LVDS) 第一组数据2

3 RXO1- minus signal of odd channel 1(LVDS) 第一组数据3

4 RXO1+ plus signal of odd channel

1(LVDS) 第一组数据4

5 RXO2- minus signal of odd channel 2(LVDS) 第一组数据5

6 RXO2+ plus signal of odd channel

2(LVDS) 第一组数据6

7 GND ground 地

8 RXOC- minus signal of odd clock channel (LVDS) 第一组时钟信号

9 RXOC+ plus signal of odd clock channel (LVDS) 第一组时钟信号 10 RXO3- minus signal of odd channel 3(LVDS) 第一组数据7

11 RXO3+ plus signal of odd channel

3(LVDS) 第一组数据8

12 RXE0- minus signal of even channel 0(LVDS) 第二组数据1

13 RXE0+ plus signal of even channel 0(LVDS) 第二组数据2

14 GND ground 地

15 RXE1- minus signal of even channel 1(LVDS) 第二组数据3

16 RXE1+ plus signal of even channel 1(LVDS) 第二组数据4

17 GND ground 地

18 RXE2- minus signal of even channel 2(LVDS) 第二组数据5

19 RXE2+ plus signal of even channel 2(LVDS) 第二组数据6

20 RXEC- minus signal of even clock

channel (LVDS) 第二组时钟信号

21 RXEC+ plus signal of even clock channel (LVDS) 第二组时钟信号

22 RXE3- minus signal of even channel 3(LVDS) 第二组数据7

23 RXE3+ plus signal of even channel第二组数据8 3(LVDS)

24 GND ground 地

25 NC NC 空

26 NC Test pin 空

27 NC NC 空

28 VCC Power supply input voltage(5.0 V) 供电5V

29 VCC Power supply input voltage(5.0 V) 供电5V

30 VCC Power supply input voltage(5.0 V) 供电5V

这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。

常见的LVDS接口定义

20PIN单6定义：

1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空

每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）

20PIN双6定义：

1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-

18：RO3+

19：CLK1- 20：CLK1+ 每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）

20PIN单8定义：

1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+

每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）

30PIN双8定义：

1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-

28：CLK2+ 29：RB3- 30：RB3+

每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）

一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。这只是常见屏是这样规律，而不是所有的都是这样。

常见TTL的屏接口定义

列：这是一个常见的41扣TTL的屏接口来看看与LVDS的屏有什么区别

（屏型号为M121-53DS 41扣单六位TTL屏）

Pin# Signal Name

1 GND 地

2 -DTCLK 时钟

3 GND 地

4 HSYNC 行信号

5 VSYNC 场信号

6 GND 地

7 GND 地

8 GND 地

9 +RED0 单组红数据1

10 +RED1 单组红数据2

11 +RED2 单组红数据3

12 GND 地

13 +RED3 单组红数据4

14 +RED4 单组红数据5

15 +RED5 单组红数据6

16 GND 地

17 GND 地

18 GND 地

19 +GREEN0 单组绿数据1

20 +GREEN1 单组绿数据2

21 +GREEN2 单组绿数据3

22 GND 地

23 +GREEN3 单组绿数据4

24 +GREEN4 单组绿数据5

合集下载

屏的接口类型种类以及接口定义分析（绝对收藏）

屏的接口类型种类以及接口定义分析（绝对收藏）

屏的接口类型种类以及接口定义分析（绝对收藏）

一、屏的接口类型大致有：

1.SPI：SPI/采用较少，连线为CS/，SLK，SDI，SDO四根线，连线少但是软件控制比较复杂。一般用于低速黑白小尺寸屏；

2.I2C：I2C一般用于低速黑白小尺寸屏；

3.CPU：在功能机上用的多；

4.RGB：大屏采用较多；

5.LVDS：LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用；

6.MDDI：为高通推出，将取代SPI模式而成为移动领域的高速串行接口；

7.MIPI：为多家重量级厂商联合成立的组织。

1.SPI接口

SPI(Serial Peripheral Interface)：串行外围接口。是Motorola首先在其MC68HCXX系列处理器上定义的。它可以使MCU与各种外围设备以串行方式进行通信以交换信息。SPI有三个寄存器分别为：控制寄存器SPCR，状态寄存器SPSR，数据寄存器SPDR。外围设备包括FLASHRAM、网络控制器、LCD显示驱动器、A/D转换器和MCU等。SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器，还有数字信号处理器和数字信号解码器之间。

2.I2C接口

I2C(Inter－Integrated Circuit)：I2C总线是一种由NXP(原PHILIPS公司)开发的两线式串行总线，最主要的优点是其简单性和有效性。总线是用于连接微控制器及其外围设备。I2C总线的另一个优点是，它支持多主控(multimastering)， 其中任何能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。

3.CPU接口

CPU：在智能机之前的功能机上用的多，手机进入到大屏时代后，并口的传输速度跟不上，特别是面临高清播放的应用，能力不足，所以出现了MDDI和MIPI。

4.RGB接口

RGB：大屏采用较多的模式，数据位传输也有6位，16位和18位之分。连线一般有：VSYNC，HSYNC，DOTCLK，VLD，ENABLE，剩下就是数据线。

lvds液晶屏幕接口详解

lvds液晶屏幕接口详解

实用标准文档

文案大全 1．LVDS输出接口概述

液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。

那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。

2．LVDS接口电路的组成

在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。图1所示为LVDS接口电路的组成示意图。 实用标准文档

【液晶屏LVDS接口详解】：教你将闲置的液晶屏利用起来

【液晶屏LVDS接口详解】：教你将闲置的液晶屏利用起来

【液晶屏LVDS接口详解】：教你将闲置的液晶屏利用起来

1、液晶屏

先说液晶屏，只要不是太特殊的笔记本，绝大多数都是LVDS接口的，极少是TTL的，这个看液晶屏的针脚可以大致判断出来（注意是看液晶屏上的接口，不是已经引出的屏线），LVDS的一般是14、20、30针，TTL的多是31、41针。

如果是LVDS接口的，恭喜你，这个屏可以利用起来的概率极大，本文仅针对LVDS讲解。

再看看液晶屏的分辨率，早期笔记本多数是4：3的，物理分辨率为800*600或1024*768，这个分辨率是很容易驱动的；新一点的16：9、16：10的宽屏液晶要利用起来要麻烦些，需要找到合适的驱动板。

下面是我驱动起来的几个液晶屏

这个是最开始买的一个8.9寸的宽屏，用做客厅HTPC的副显示。分辨率是1024*600，最开始没有配到合适的驱动板，前年才找到个完美点对点的驱动板。

开始配了个VGA\AV双路输入的驱动板，这个是AV信号

这个是富士通触摸笔记本拆出来的12寸屏幕，有两块，一块是800*600，一块是1024*768，也做了个一体电控：

一体电控的帖子：

刚驱动起来的样子

这个是现在做的雕刻机用的屏幕，清华同方的笔记本拆出来的，分辨率是1024*768

2013-3-23 22:08 上传

下载附件 (85.94 KB)

这个是唯一一块没驱动起来的笔记本液晶屏，是SHARP笔记本拆出来的，屏也是SHARP的，800*600，5V的。

2、驱动板

要使液晶屏能显示，需要接入LVDS信号，这有两个来源：一是常规的，将VGA信号转为LVDS信号连接液晶屏、二是工控主板上常常集成了LVDS接口，只要将对应针脚连接起来即可。

需要注意的是，不同分辨率的液晶屏，需要在驱动板中写入相应的程序，否则不能正常显示，这个可以在买液晶驱动板的时候给商家说明，现在也有一些通过跳线选择分辨率的驱动板，如果再烧点，就买个液晶烧录器自己玩；而工控主板常常是在BIOS里设置LVDS输出的分辨率。

lvds液晶屏幕接口详解 2

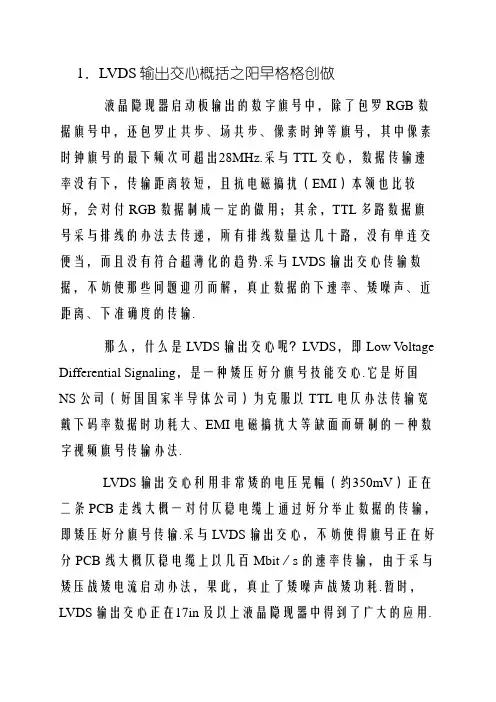

lvds液晶屏幕接口详解 2
